Mitkä ovat lämmitysjärjestelmät: vesi, ilma, lämmin lattia
Mitkä ovat lämmitysjärjestelmät ja mistä syistä ne luokitellaan? Meidän on perehdyttävä sekä todistettuihin pitkäaikaisiin käyttöjärjestelmiin, joita käytetään yksityis- ja asuinrakennuksissa, että suhteellisen uusilla ratkaisuilla, jotka ovat vasta alkamassa suosio. Joten aloitetaan.

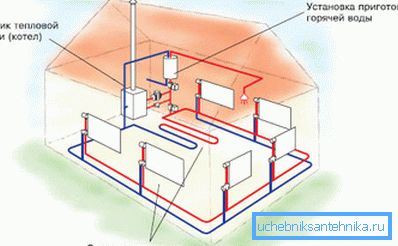

Veden lämmitys
Tämäntyyppisillä lämmitysjärjestelmillä on yhteinen piirre: lämmönsiirtonestettä käytetään lämmön siirtämiseen lämmönlähteestä lämmittimiin.
Huomaa: toisin kuin nimi, vedellä ei aina ole tätä roolia. Käytetään myös suolaliuoksia, eteeniä ja propyleeniglykolia, käytettyä moottoriöljyä. Ne verrataan suotuisasti veteen paljon pienemmässä jäätymispisteessä, mikä tekee mahdolliseksi olla poissa sulatusputkista ja paristoista.
Veden lämmitystyyppiä voidaan puolestaan luokitella pitkän merkkisarjan mukaan.
Lämmönlähde
Tässä roolissa voi olla:
- Kattilahuone tai CHP. Jäähdytysneste kuljetetaan taloon lämpöeristetyn reitin kahdella linjalla (syöttö ja paluu); Talon sisäänkäynnin yhteydessä asennetaan hissikokoonpano, joka stabiloi lämmityksen lämpötilaparametrit, koska osa jäähdytysnestettä on mukana kierrätyksessä. Järjestelmän suurin haittapuoli on suuret lämpöhäviöt kuljetuksen aikana.
Kiinnitä huomiota! Nämä tappiot maksaa loppukäyttäjä. Siksi on monia, jotka haluavat siirtyä keskuslämmityksestä itsenäisiin lämmitystyyppeihin.

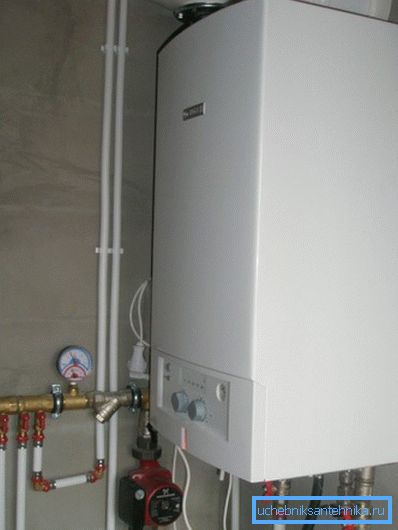

- Pääkaasu. Kaasukattila tarjoaa vähäiset lämmityskustannukset (noin 70 kapeikkaa kilowattituntia kohti). Tällä hetkellä ja lähitulevaisuudessa tämä on kannattavin ratkaisu. Kaasu sylintereissä ja kaasusäiliöissä on paljon kalliimpaa - 1,8-2,8 ruplaa / KW * h.
- Polttopuut, hiili. Kustannukset ovat hieman korkeammat (1,1 - 1,4 ruplaa / KW * H). Suurin haittapuoli on kattiloiden alhainen itsenäisyys: ne edellyttävät säännöllistä polttoainekuormitusta ja tuhkanpoistoa.
- Dieselpolttoainekattila, päinvastoin, se ei vaadi omistajan huomioita viikkoina. Haittapuolena on tarve tallentaa suuri määrä polttoainetta, hajua, korkeaa melutasoa aurinkopolttajan käytössä ja korkeat lämmön kustannukset (3,2 ruplaa / kWh).
- Lopuksi kaikenlaiset sähkökattilat. (Tenovy, induktio ja elektrodi) ovat mukavimpia ja turvallisimpia. Ne eivät edellytä palamistuotteiden säännöllistä huoltoa tai poistamista. Kaikkea hyvää, jota sinun täytyy maksaa; tässä tapauksessa varsin erityinen raha noin 3,6 - 3,8 ruplaa kilowattituntia kohti.
Jäähdytysnesteen kierto
Se voi olla luonnollinen ja pakko.
| Kiertolaji | kuvaus |

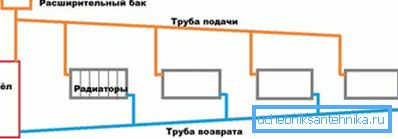

| Luonnollinen (gravitaatio) | Lämmityksen lämmitys lämmittimen lämmönvaihtimessa vähentää sen tiheyttä. Laajentuneena kuumaa jäähdytysnestettä pakotetaan ulos kylmemmällä vedellä piirin yläosaan. Paluu kattilaan lämmityslaitteiden kautta antaa vettä ylimääräistä lämpöä. |
| pakollinen | Veden liike saadaan aikaan kiertovesipumpun ollessa vakiona tai säädettävissä. |
Hyödyllisiä: harjoitellut asennusohjelmat, jotka voivat toimia molemmissa tiloissa. Tällöin pumpun sisääntulo suuren (halkaisijaltaan DN 32) läpimitan täyttämiseen toimitetaan ohitustilaan. Sitä tarvitaan, jotta putkilinjan rajoittaminen ei vähennä jo alhaisen hydraulipään luonnollista kiertotilaa.

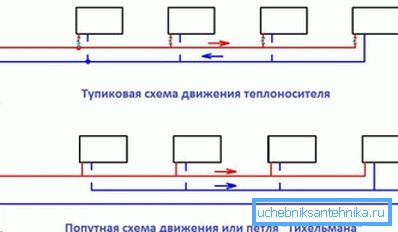

Jäähdytysnesteen virtaussuunta
Se voi olla umpikuja ja ohimennen.
- Lämpöjärjestelmän kuolema-tyyppi merkitsee sitä, että piirin eri osissa jäähdytysneste liikkuu vastakkaisiin suuntiin.
- Seuraava liikenne merkitsee sitä, että vesi, jäätymisenestoaine, öljy jne. Eivät ole piirin missään kohdassa. älä muuta liikkeen suuntaa vastakkaiseen suuntaan.

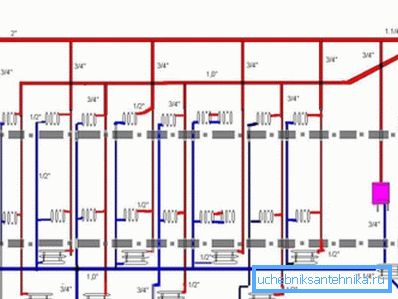

Ylä- ja pohjapullotus
Kaikki on yksinkertaista täällä: ylemmän täytteen mukainen järjestelmä olettaa, että lämmitysalusta (putkilinjan horisontaalinen haara, joka yhdistää nousuputket) on ullakolla ja paluuveden pohja on kellarissa.
Alemman pullotuksen tapauksessa molemmat laudan talot ovat eronneet kellarissa. Nousuputket on kytketty pareittain; jokainen pari on yhdistetty jumperilla talon ylimmässä kerroksessa tai kellarissa.
järjestely
Erilliset pystysuorat ja vaakasuorat johdotukset; Termit, jotka näyttävät olevan, ovat intuitiivisesti ymmärrettäviä ja niitä ei tarvitse kommentoida. On kuitenkin syytä selventää, että reaalimaailmassa lämmitysjärjestelmien yhdistetyt tyypit ovat yleisempiä. Esimerkiksi tyypillisessä kerrostalossa nousuputki on pystysuora johdotus, mutta täyttö on vaakasuora.
Lämmityslaitteiden liittäminen

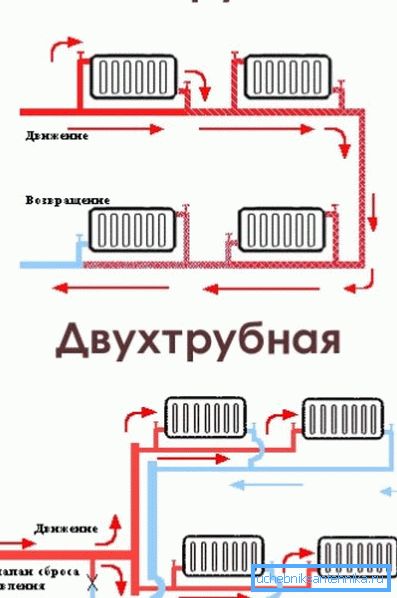

Tältä pohjalta erotellaan yhden putken ja kahden putken piirit.
- Ensimmäisessä tapauksessa täyttö on rengas, joka sijaitsee hissikokoonpanon kattilan sisääntulo- ja ulostulosuuttimien välillä. Lämmityslaitteet repivät sen toisistaan tai, mikä on paljon järkevämpää, törmää pullotukseen.
- Toinen kaavio viittaa siihen, että jokainen jäähdytin tai konvektori on syöttö- ja paluulinjojen välinen hyppyjohto.
Huomautus: yleisessä tapauksessa kaksiputkinen piiri vaatii kunkin instrumentin kuristamista ja järjestelmän tasapainottamista käynnistettäessä kuristimia. Ohje liittyy siihen, että muuten koko kierros kulkee kattilaa tai hissiä lähimpänä olevien laitteiden läpi, mikä on täynnä kaukojäähdyttimien sulatusta.
exoticit
Mikä on lämmitys tavallisten ja laajalti käytettyjen järjestelmien lisäksi, joissa on nestemäinen jäähdytysneste?

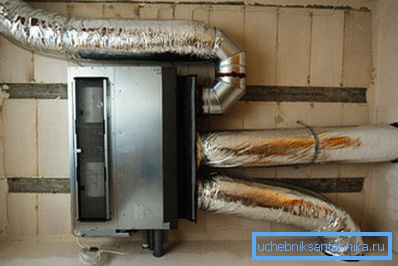

ilma
Jäähdytysnesteen roolissa on tavallista ilmaa. Koska sen ominaislämpöteho on pieni, on kuljetettava suuria määriä; Ilmanlämmitysjärjestelmät yhdistetään usein ilmanvaihtoon.
Ratkaisu on mielenkiintoinen, jos sisätiloissa ei ole lämmityslaitteita. Suurin haittapuoli on se, että ilmanvaihtokanavien piilotettu asennus on mahdollista vain talon rakentamisen tai suurten korjausten vaiheessa.
Lämmin lattia
Lämmittimen roolissa on lattian koko pinta. Tätä tarkoitusta varten putki, jossa on lämmönsiirrin, lämmityskaapeli tai kalvonlämmitin, asetetaan tasoitukseen tai viimeistelypinnoitteen alle. Työ voidaan tehdä helposti käsin ilman asiantuntijoiden osallistumista.

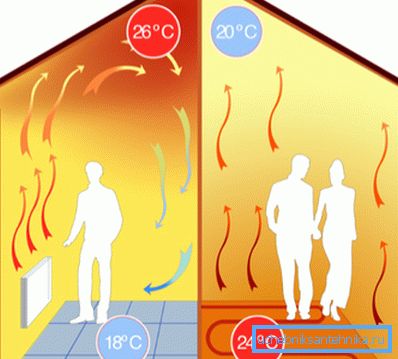

Lämmitetty lattia on mielenkiintoinen sen tehokkuuden kannalta. Ei, lämmön kilowattitunnin hinta ei muutu: se riippuu vain lämmönlähteestä. Säästöt saavutetaan tehokkaammalla lämpötilajakaumalla ja pienemmillä kattopäästöillä.

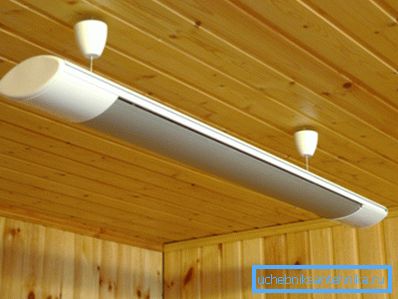

infrapuna
Suurin osa lämmöstä siirtyy lämmityselementistä esineisiin ja huoneeseen kuuluviin ihmisiin lämpösäteilyn, eikä konvektion, vuoksi. Koska lämmittimet vaikuttavat suoraan talon asukkaiden lämpötila-antureihin, huonelämpötilaa voidaan pienentää 15-16 ° C: een ilman pienintäkään epämukavuutta. Tästä syystä energiansäästö on jälleen.
johtopäätös
Tietysti miniatyyri-katsaus mahdollisista ratkaisuista lämmityksen alalla ei väitä olevan täydellinen. Liitteenä oleva video täydentää sitä hyödyllisillä ja opetusmateriaaleilla. Onnea!
