Mitkä ovat keinot sitoa lämpöpatterit

22-09-2018
Lämmitys

Yksi lämmitysjärjestelmän suunnittelun vaiheista on tapa liittää paristot siihen tai sitoa ne. Näin ollen on mahdollista lisätä työnsä tehokkuutta ja tehdä lämmittimien käyttö mukavammaksi. Esimerkiksi lämmityspatterien sitominen polypropeeniin mahdollistaa niiden lämmönsiirron säätämisen, ja hätätilanteissa, korjaus- tai huoltotöissä ne voidaan irrottaa nopeasti putkistosta.

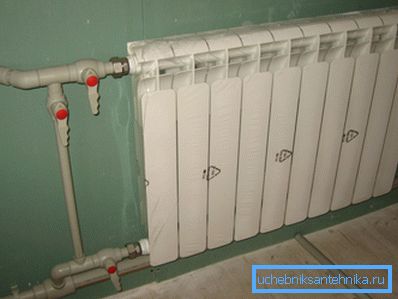

Kuvassa - akun liittäminen järjestelmään polypropeenilla

Mitä etsiä?

Suosittelemme etukäteen valitsemaan rekistereiden tyypit ja niiden kokoonpanon, jotta voidaan luoda kehitetyn projektin mukainen lämmitysjärjestelmä.

Niiden lisäksi sen tulisi sisältää:

  • kattila;
  • putkistot;
  • sulku- ja säätöventtiilit;
  • pumppu (tarvittaessa).

Lämmityslaitteiden asennus ei ole erityisen vaikeaa:

  • valitse etukäteen paikka lämmityslaitteille projektin mukaan;
  • johtaa ne putkistoon tai putkistoon;
  • Kytke akku ja runkoputket omiin käsiin.
Jäähdyttimen sitoutuminen riippuu kehittyneestä hankkeesta.

Polypropeeniputkiliitäntä

Seuraavassa tarkastellaan lämmittimien liittämistä lämmitysjärjestelmään, jossa käytetään PP-putkia, joiden hinta on nykyisin yksi alhaisimmista.

Strapping

Tällä hetkellä on kaksi tapaa:

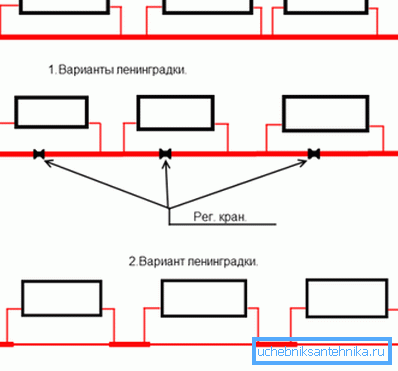

Monotube tai Leningradka Tässä tapauksessa jäähdytysneste, useimmiten vesi, virtaa välittömästi koko rakennukseen, joka virtaa alaspäin erillisiin huoneistoihin asennettujen putkien kautta. Tällaista järjestelmää käytetään usein asuinrakennuksissa.
  • ei salli rekisterin lämpötilan säätämistä (voit korjata sen kalliilla laitteilla);
  • suurin osa lämmöstä kerääntyy ylemmissä kerroksissa, kun taas alemmat saavat vähemmän;
  • korjaustöiden aikana ohje vaatii koko nousuputken sulkemisen;
  • On hyvin vaikea irrottaa keskuslämmitysjärjestelmästä.
Kaksoisputki
  1. Käytetään kahta putkea:
  • ensimmäinen syöttää akkuja kuumaan veteen;
  • toinen (paluu) - poistaa sen lämmityslaitteista.
  1. Tällöin paristot on kytketty rinnakkain.
  2. Sitä käytetään yksityisten talojen, itsenäisten lämmitysjärjestelmien huoneistojen lämmittämiseen.
  3. etu:
  • voit säätää kunkin lämmittimen lämpötilaa;
  • rekisteri voidaan irrottaa järjestelmästä sammuttamatta koko nousuputkea.

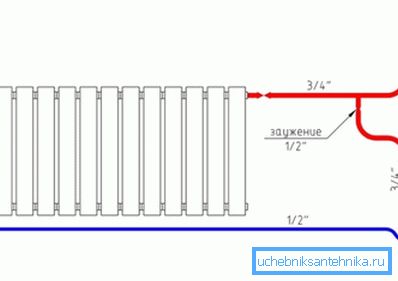

Lämmityspatteriputkiston kaksiputkinen kaavio

Molemmat järjestelmät koostuvat seuraavista osista:

  • lämpöpatterit, joissa on tuuletusventtiili yläosassa ja tulppa alhaalla. Alemman liitäntämenetelmän avulla jälkimmäinen asennetaan päälle;
  • jäähdyttimen läpivienti;
  • termostaatti ja venttiili 2-putkijärjestelmään;
  • varsi;
  • hana;
  • lukkomutterit, joilla kytkin ja rekisterit on kiinnitetty;
  • 2-putkijärjestelmän ohitus;
  • putket polypropeenista, polyeteenistä, metallista tai metallista.

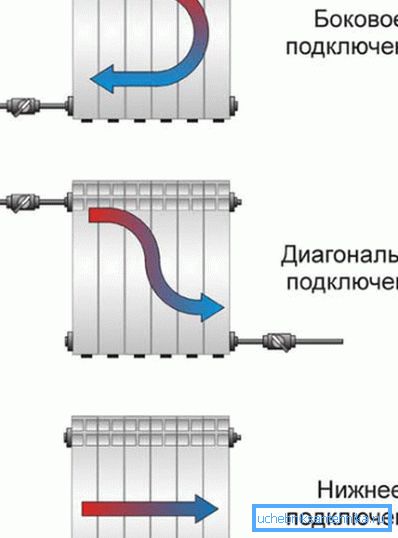

Erilaiset vanteet

Tapoja kytkeä lämpöpatterit

On kolme päätyyppiä:

  1. Yksipuolista puolta pidetään hyväksyttävimpänä. Virtaus tehdään ylempään putkeen, paluuputki on kytketty pohjaan. Menetelmä pystyy antamaan maksimaalisen lämmönsiirron, joka tarjoaa suurimman tehokkuuden.

Vinkki: älä kytke pohjatoimitusta, jolloin järjestelmän tehon menetys on noin 8%.

  1. Diagonaalia käytetään joskus paristoissa, joiden pituus on riittävän pitkä. Tässä tapauksessa lämpeneminen tapahtuu tasaisesti kaikissa laitteiden osissa aiheuttamatta lämpötilaeroja, mikä vaikuttaa niiden tehokkuuteen. Syöttö on kytketty tuotteen toisella puolella olevaan ylempään tulppaan, toisaalta paluu alempaan.

Vinkki: älä tuo kuumaa jäähdytysnestettä alhaalta, tässä tapauksessa lämmitysjärjestelmä menettää jopa 10% tehosta.

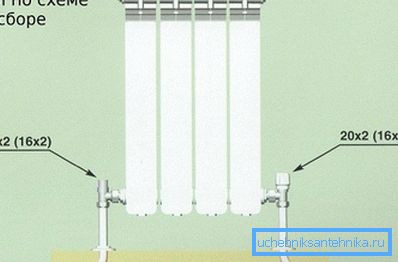

Lämmityslaitteiden sitominen pohjaan
  1. Pohjaa suositellaan käytettäväksi vain asennettaessa putkia lattiaan. Tässä tapauksessa tehon menetys on jopa 10%.

Vinkki: asenna lämpöpatterit ikkunoiden alle, ei niiden sivuille. Noudata oikein etäisyyttä seinän ja ikkunalaudan korkeudesta ja syvyydestä.

Lämmittimien tyypit

Uutta lämmitysjärjestelmää asennettaessa on suositeltavaa käyttää uusia lämmityslaitteita. Nykyään markkinat voivat tarjota useita vaihtoehtoja alumiinista, valuraudasta, teräksestä tai metalliyhdistelmistä.

Sinun tarvitsee vain valita oikea malli, joka voi olla:

  1. Teräs kiinteä ja ohut paneeli, johon liitäntä on mahdollista vain alhaalta tai sivulta.
  2. Kevyt, poikkileikkaukseltaan alumiini tai bimetalli. Tällaiset paristot on yhdistetty kaikkiin kolmeen tapaan, joilla polypropeeniputket ovat ihanteellisia.

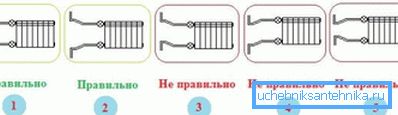

Paristojen liittäminen sivuttain

Suosittelemme, että valurautaiset raskasparistot vaihdetaan bimetalliparistoihin keskitetysti lämmitetyissä huoneistoissa. Niissä on suuri lämmönsiirto ja siirto- alkali paremmin, joka lisätään jäähdytysnesteeseen. Alumiini- tai teräspatterit soveltuvat parhaiten itsenäiseen lämmitykseen asunnossa ja yksityisessä talossa, koska paine tällaisissa järjestelmissä on alhainen.

johtopäätös

Tässä artikkelissa asetettiin tehtäväksi kertoa teille, miten erilaisia ​​lämpöpattereita voidaan sitoa tai yhdistää keskusyksikköön ja autonomisen lämmitysjärjestelmän kanssa. Kolme käytettävissä olevaa menetelmää - alempi, diagonaalinen ja lateraalinen - pidetään optimaalisimpana.

Sen avulla voit lisätä lämmityksen tehokkuutta jopa 8%: iin, loput laskee noin 10%. Artikkelissa oleva video auttaa sinua löytämään lisätietoja tästä aiheesta.
