Miten valita sähkömittari

16-06-2018
Lämmitys

Valitettavasti tähän mennessä vaihtoehtoiset virtalähteet eivät ole saaneet tällaista jakelua kuin haluaisimme. Tämä johtuu yksittäisten moduulien korkeasta hinnasta ja riittävistä ylläpitokustannuksista. Tästä syystä väestö kuluttaa energiaa keskusverkosta ja kirjanpito tapahtuu sähkömittareilla. Tältä osin sinun on tiedettävä, miten sähkömittari valitaan.

Määritä tarvittavat parametrit

Ennen kuin valitset yhden asunnon tai talon sähkömittarin olemassa olevista vaihtoehdoista, sinun täytyy tietää verkon parametrit, jotka on sisällytetty hankkeeseen tai jotka on jo toteutettu asuinalueella. Katso, mikä laite on asennettu. Jos tämä ei ole mahdollista, tutustu asiakirjoihin tai ota yhteyttä asianmukaiseen rakenteeseen.

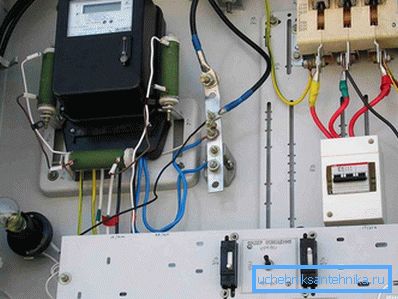

Määritä käyttöolosuhteet

Jos haluat päättää sähkömittarin valinnasta, sinun on vastattava seuraaviin kysymyksiin:

  • Missä annostelulaite asennetaan: sisätiloissa tai ulkona?
  • Mikä on likimääräinen enimmäiskuormitus?
  • Aiotko liittää tulevaisuudessa suuritehoisia kuluttajia?
  • Mitä nykyistä voimaa tarvitaan useimpien laitteiden samanaikaisen toiminnan kannalta?
  • Kuinka monta vaihetta päästetään alas?
  • Mikä tarkkuusluokka on parempi tietyissä olosuhteissa?
  • Suunnitteletko kulutuksen jakautumista tariffien mukaan?
  • Mitkä ovat lämpötilaolosuhteet?
  • Aikooko olla yhden vaiheen kuluttajia tai vain kolmivaiheisia kuluttajia?
  • Onko laitteessa oltava lisätoimintoja?

Jotkut kohteet voidaan merkitä välittömästi. Toisten on otettava huomioon lisätiedot, jotka annetaan alla.

Mitä valita

Yhden tariffin yksi vaihe

Kaikki sähkönmittauslaitteet on jaettu kahteen suureen ryhmään:

  • Yksi vaihe. Edellyttäen hankkeita yksityiselle talolle tai asunnolle. Niiden ansiosta tavallisten kodinkoneiden toiminta on mahdollista. Kolmivaiheiset moottorit käynnistyvät sitten kondensaattorin läpi.
  • Kolme vaihetta. Voidaan asentaa myös asuinrakennuksiin ja taloihin. Yleensä tähän lisätään lisäsovellus ja perustellaan lisävaiheen tarve. Se on korvaamaton, kun kaikki alueet lämmitetään sähkökattilan kustannuksella. Useimmat niistä ovat eri tuotantolaitoksissa. Tällä vaihtoehdolla on kaksi alalajia: kolmijohto ja nelijohto. Ensimmäisiä sovelletaan, kun vain kolmivaiheisia kuluttajia suunnitellaan. Toiset tulevat nollaan, mikä tarkoittaa, että asianmukaisella johdolla ja liitännällä voit käyttää tavanomaisia ​​220 V: n yksiköitä.

Kolme vaihetta

Keskusverkkoon kytkemismenetelmästä riippuen erottuvat nämä kolmivaiheiset mittarit:

  • Kolmivaiheinen suoramittari
    Patoputki-. Laitteeseen ei ole asennettu lisämoduuleja. Johdot asetetaan yksinkertaisesti liittimiin merkinnän ja suunnitellun johdotuksen mukaan. Tämäntyyppisiä tuotteita käytetään kokonaiskuormituksessa, joka ei ylitä 50 kW: a, ja virta on 100 A. Mutta jos kolmivaiheisten kuluttajien läsnäolo on vähäistä tai ne eivät käynnisty usein, on tärkeää hallita vaiheen epätasapainoa. Jos luku ylittää 20%, tämä voi johtaa yhden johtimen vikaantumiseen. Tuloksena voi olla onnettomuus tai kyvyttömyys käynnistää kolmivaiheisia yksiköitä.
  • Polukosvennye. Niissä tapauksissa, joissa laskettu vaihtuva kuormitus on yli 60 kW: n rajoissa. Päälinja syötetään laitteeseen erityisten virtamuuntajien kautta. Muuntamisen aikana on tietty tappio, joten kun laskut maksetaan, sinun on kerrottava lukemat kertoimilla ilmoitetulla kertoimella. On olemassa neljä erilaista syöttökaaviota: kymmenen johdin, virtamuuntaja tähteen, koepäätteen lohkon kautta, yhdistetyt virta- ja jännitepiirit.
  • Epäsuora. Useimmiten käytetään teollisiin tarkoituksiin. Kuten edellinen näkymä, ne on kytketty jännitemuuntajilla, mutta suuri jännite - 6-10 kV, sekä virtamuuntajat. Tässä tapauksessa suurin sallittu kuormitus kasvaa merkittävästi. Tämä tarkoittaa, että eri koneiden moottoreiden käynnistys tapahtuu ilman erityisiä vaikeuksia. Onko niiden kaksi alalajia. Ensimmäinen niistä on tarkoitettu muuntajille, joilla on erityinen muuntokertoimen arvo. Toinen on yleinen ja tukee erilaisia ​​indikaattoreita.

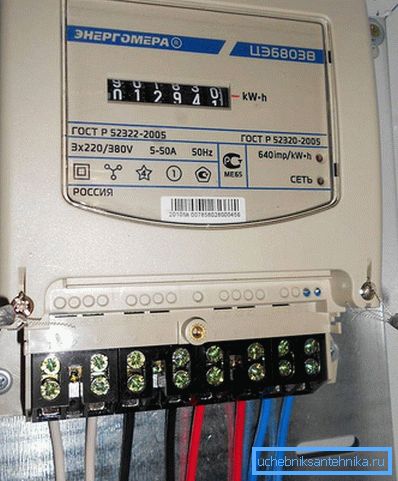

Kolmivaiheinen mittariyhteys

On olemassa ratkaisuja, joilla on kapeampi keskittyminen ja joita sovelletaan tietyillä alueilla, paikkakunnilla tai aikaisemmin sovituista ehdoista. Esimerkiksi niiden joukossa on:

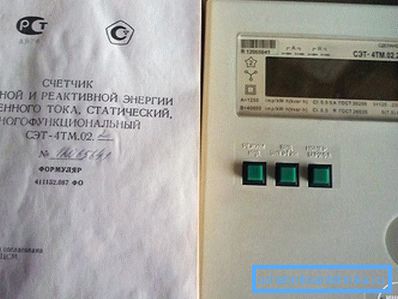

  • Aktiivinen ja reaktiivinen energiamittari
    Aktiivista ja reaktiivista energiaa mittaavat tuotteet. Kuluttajan vastaanottamaa ja täysin muunnettua ja kulutettua energiaa pidetään aktiivisena. Tämä koskee esimerkiksi hehkulamppuja, sähkölämmittimiä, takkoja, silitysraudoja jne. Tässä tapauksessa 2 kW: n teholla katsotaan, että laite kuluttaa 2 kW: n ajanjakson aikana. Tilanne on täysin erilainen kuin yksiköt, joiden rakentamisessa on muuntajia, kondensaattoreita ja muita komponentteja. Heidän työnsä ydin on se, että aluksi syötetty energia varastoidaan osittain ja se muuttuu vasta sitten hyödylliseksi työksi. Esimerkiksi moottorin käynnistämiseksi on tarpeen tallentaa pulssi kondensaattoriin, joka siirtää sen sitten käämiin. Tämä koskee myös tavallisia kotitaloustyökaluja. 1000 W: n teho voidaan osoittaa poran päälle, mutta se kuluttaa itse asiassa 1700 W. Tarkkaa lukua määritettäessä kerroin on yleensä esitetty, johon määritelty teho on jaettava. Se voi olla alueella 0,5 - 0,9. Mitä korkeampi se on, sitä vähemmän reaktiivisen energian menetys. Laskurit, joissa otetaan huomioon kahdenlaiset kulutukset, asennetaan useimmiten teollisuusalueille, joissa on suuri määrä suuritehoisia laitteita. Tässä tapauksessa yritys saa otteen, jossa on kaksi numeroa. Tietyissä tapauksissa voit korvata häviön käyttämällä erikoismoduulia. Tavalliselle henkilölle reaktiivisen energian kulutusta ei oteta huomioon.
  • Ennakkomaksut. Tärkeintä on, että tällaisen kuljettajan määrä, joka maksettiin. Jotta tiedot siirrettäisiin laitteeseen itse, käytetään muovikortteja tai iButton-avaimenperiä. Tässä tapauksessa voit maksaa odottamatta linjaa tai odottaa. Tämän ratkaisun haittapuolena on poistaa jopa yksi maksu viivästyksessä.
  • Suurin sallittu kuormitusraja. Tässä tapauksessa itse laitteessa on toteutettu tehonsäätöpiiri tai sisäänrakennettu rajoitin. Ensimmäisessä versiossa, kun ilmoitettu arvo ylitetään, signaali lähetetään irrotuslaitteelle, joka laukeaa. Toisessa - teholaite itse tuottaa ketjun rikkoutumisen. Tällaisten tuotteiden asentaminen on tullut yhä useammin yksittäisen suunnitelman kehittämiseen. Tämä johtuu halusta järkeistää ja yhtenäistää kulutusta yhdellä alueella. Joissakin tapauksissa tämä voi aiheuttaa ongelman, jos esimerkiksi haluat kaasun lisäksi lämmittää huoneen myös sähkölaitteilla. Koska tällaista kuormitusta ei ennakoitu, tapahtuu pysyvä sammutus. Ennen tällaisen yksikön asentamista on välttämätöntä koordinoida kaikki vivahteet mahdollisimman suurella teholla.

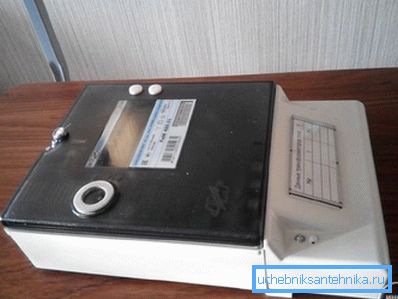

  • Etäyhteyden kautta
    Langaton tiedonsiirto tai telemetria. Tällöin laite voi sisältää GSM-langattoman moduulin tai erityisen portin lukemista varten. Ensimmäisessä tapauksessa todistus lähetetään palveluun ilman ohjainta. Toisessa, mitään ei tarvitse kirjoittaa, riittää, kun luetaan tietoja erityisellä laitteella. Loppukäyttäjälle tämä ei tee mitään eroa, paitsi jos joku haluaa huijata laskuria ja rikkomissignaali voidaan välittää välittömästi.

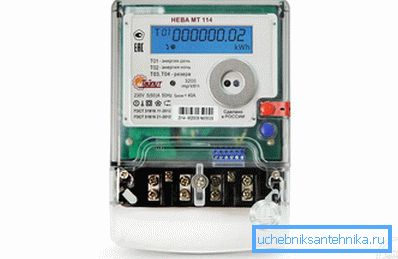

  • Yksivaiheinen monitariffi
    Yhtenäinen tariffi- ja monitariffi. Ensimmäisiä käytetään kaikissa huoneistoissa. Jälkimmäinen on kuitenkin erittäin kannattava ratkaisu niille, jotka voivat siirtää suuritehoisten laitteiden pääjakson yöaikaan. Idean ydin on seuraava: klo 7.00–23.00 kirjanpito perustuu yhteen hintaan ja jo 23: sta toiseen. Joskus ero saavuttaa kaksi tai useampia kertoja. Joissakin maissa, jotta kannustetaan asukkaita asentamaan tällaisia ​​laitteita, yöllä sähkö vapautetaan maksutta.
  • Kyky myydä sähköä. Tietyssä mielessä uutuus, mutta aktiivisesti käytössä maatiloilla, joissa on järjestelmä aurinkoenergian tai lämmön muuntamiseksi sähköksi. Kun sähköä käytetään aktiivisesti pilvisenä päivänä, puuttuva osa hankitaan toimittajalta. Mutta kun se tuotetaan liikaa, se annetaan verkolle ja tämä näkyy todistuksessa. Ihanteellisissa olosuhteissa voit mennä nollaan tai jopa plus.

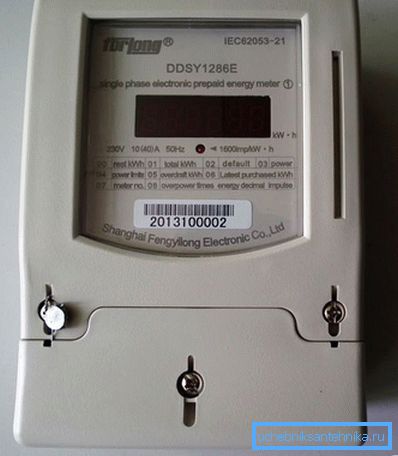

Ennakkomaksut

Tietyt merkinnät kohdistetaan yleensä mittareihin. Jotta voisimme ymmärtää paremmin, annamme kuvauksen perusarvoista. Esimerkiksi kirjain P tarkoittaa, että kyseessä on reaktiivisen energian laite, L - aktiivinen, O - yksivaiheinen, Y - universaali. Kuviot 3, 4 - johtojen lukumäärä liitännässä. Lisäbonukset laitteessa voivat olla näytön taustavalo, jonka avulla voit ottaa lukemia pimeissä huoneissa. Toisissa tiloissa on pieni akku, jonka avulla voit näyttää arvot myös ilman sähköä.

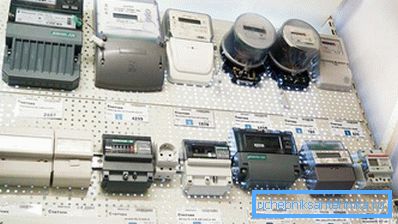

Laskurivalikoima

Toimintaperiaate

Tiettyyn pisteeseen asti sähkömekaaniset tai induktiolaitteet olivat yleisimpiä. Nämä ovat yksiköitä, joissa on pyörivä levy. Sen työn periaate perustuu kehon käyttäytymiseen induktiokentässä. Jälkimmäinen muodostuu kahden kelan läsnäolon vuoksi. Yksi niistä on kytketty rinnakkaisjännitteisiin keloihin, toinen sarja - nykyinen kela. Niiden välillä alkaa virrata magneettisia häiriöitä, jotka kulkevat levyn läpi ja aiheuttavat sen pyörimisen. Se puolestaan ​​ajaa sylinterit numeroilla, jotka edustavat kulutuksen lopullista arvoa. Mitä suurempi kuorma on, sitä voimakkaampi on häiriöiden vaikutus, sitä nopeammin levy pyörii. Jotta kaikki prosessit voivat tapahtua tällä tavalla, tarvitaan 90 ° vaihesiirto.

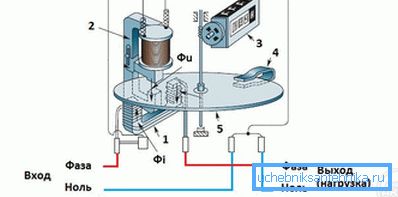

Induktiolaskentaohjelma

Tällaisten laitteiden edut ovat:

  • Korkea luotettavuus. Jopa oikosulkujen sattuessa he voivat jatkaa työskentelyään kaikkien seurausten poistamisen jälkeen.
  • Pitkä käyttöikä. Lähtölaskenta alkaa 15 vuotta ja enemmän. Joitakin yksiköitä ei ole korvattu 30 vuotta tai enemmän.
  • Ei tarvita lisäasetuksia. Tarvitaan vain oikea johdotus.
  • Hintaluokka on alhaisempi kuin sähköinen.
  • Soveltuvuus huonolaatuisiin verkkoihin.

Haitat ovat:

  • Vähentynyt tarkkuus ja pienempi kulutus. Tämä johtuu sähkömagneettisen kentän vähenemisestä.
  • Pienen luokan tarkkuus. Se ei ylitä 2 yksikön arvoa.
  • Seurannan epäonnistuminen, kun kuormitusvirrat muuttuvat jyrkästi.
  • Sähkön purkamisen järjestelmän tai levyn pysäyttämisen helpottaminen.
  • Korkea kotimaisen kulutuksen määrä. eli mittari itse pystyy osittain vaikuttamaan sähkön vastaanoton määrään.
  • Tarve käyttää kahta eri laitetta aktiivisen ja reaktiivisen sähköenergian laskemiseen.
  • Suhteellisen suuri koko.

Elektronisen mittarin toimintaperiaate pysyy samana, mutta komponentit ovat muuttuneet hieman. Käämien sijasta käytetään kahta anturia: jännite ja virta. Kun he vastaanottavat signaalin, ne lähettävät sen muuntimeen. Sen tehtävänä on muuttaa signaali digitaaliseksi ja lähettää se mikroprosessorille. Analyysin jälkeen tiedot näytetään sisäänrakennetussa näytössä tai muussa laitteessa.

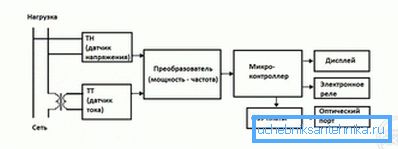

Elektronisen mittarin järjestelmä

Tämän ratkaisun etuja ovat:

  • Kompaktit mitat verrattuna induktiolaitteisiin.
  • Mekaanisten osien puuttuminen, jotka ovat kaikkein alttiimpia kulumiselle.
  • Korkea tarkkuusluokka.
  • Kyky käyttää yhtä tuotetta energian laskemiseen eri suuntiin.
  • Minimi virhe.
  • Kyky lähettää lukemia etänä.
  • Hyödyn laskeminen tappioista tietyllä alueella.

On joitakin puutteita:

  • Verkon epävakaus ja salaman vaikutukset.
  • Riittävä hinta. Varsinkin silloin, kun kyse on monisäikeisistä laitteista.
  • Vaikeudet korjaustöiden suorittamisessa.
  • Herkkyys lämpötilan äkillisille muutoksille.
  • Sirun elementin määrittämisen monimutkaisuus, joka on epäonnistunut.

Joissakin paikoissa valtuutetut organisaatiot korvaavat välineet. Tämä voi tapahtua sekä kuluttajan kustannuksella että ilmaiseksi. On tärkeää selventää tätä vivahteita ennen asennusta.

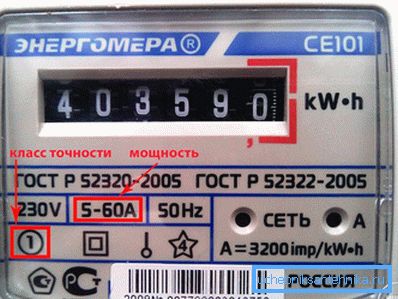

Tarkkuusluokka

Tarkkuusluokka

Tarkkuusluokka osoittaa laitteen tarkkuuden. Mitä suurempi numero on, sitä suurempi vika. Yleensä se kannattaa kuluttajaa. Siksi silloin, kun on valinnanvapaus, he yrittävät pysyä edullisemmassa ratkaisussa. Yhteensä Venäjällä ja joissakin muissa maissa erotetaan seuraavat määrät:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0,5;
  • 0.2.

Usein desimaaliosa voi puuttua. Lisäksi joissakin tilanteissa kirjain S lisätään, se ilmoittaa, mitä materiaalia käämit on valmistettu. Suurin poikkeama on yleensä induktioyksiköissä, joten talojen asukkaat eivät halua korvata niitä nykyaikaisilla sähköisillä.

Joku yrittää edelleen huijata mittauslaitetta, pysäyttää sen tai yrittää purkaa lukemat. Mutta useimmiten tällaiset temput eivät kulje ilman seurauksia. On helppo seurata palaneita kontakteja. Se uhkaa huomattavasti.

Asennustyypit

Vähemmän tapauksissa mittarin asentaminen on sallittua asunnon tai talon sisällä. Usein ne kuljetetaan laskeutumiseen tai talon etuseinään. Tämä tehdään, jotta käyttäjän tehtävänä on tehdä muutoksia. Asennusta on kaksi:

  • DIN-kiskolla;
  • erityisellä telineellä.

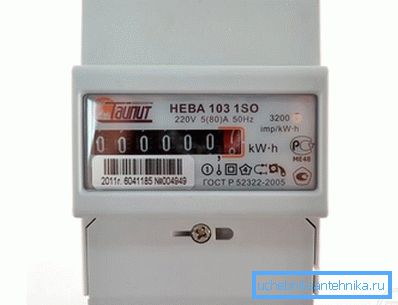

Kauko-ohjaimella

Ensimmäisessä tapauksessa on etu yhdistää yksikkö itse ja kytkinpaneeli. Sen takaosassa on erityinen ura, joka vastaa täsmälleen metallilevyn kokoa. Toinen vaihtoehto on ollut ja on yhä käytössä yksityisissä taloissa ja huoneistoissa. Samanaikaisesti levylle on asennettu myös automaattinen kytkin tai pistokkeet ylikuormitusta ja oikosulkuja vastaan.

Jotta vältytään ongelmilta, jotka aiheutuvat kosteuden sisäänkäynnistä kadulle asennettuna, käytetään erityistä suljettua laatikkoa. Se on yleensä valmistettu muovista, joka kestää UV-valoa. On tärkeää, että katseluikkuna on peitetty lasilla eikä polymeerikerroksella. Toisessa tapauksessa se kasvaa samanaikaisesti ajan myötä ja se on poistettava lukemista varten. Myös kärryjen reiät on suljettava erityisillä kumilevyillä. Laatikoiden mitat ja parametrit yksivaiheisiin ja kolmivaiheisiin ratkaisuihin ovat erilaiset.

Varmista, että sinetti on asennettu paikalleen. Jos se vahingossa vahingoittuu tai häiriintyy, säätimelle on ilmoitettava välittömästi. Ilman tätä ajoissa on vaikeaa päästä eroon pienestä rangaistuksesta.

Kokonaistehon ja nykyisen voimakkuuden laskeminen

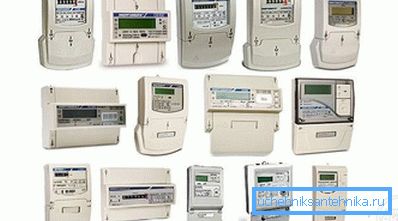

Sähkömittarin valinta

Tällaisten laskelmien tekeminen on hyödyllistä paitsi mittarin oikean valinnan lisäksi myös tarvittavan poikkileikkauksen omaavien johdinten ostamiseksi, mikä estää koko järjestelmän vahingoittumisen. Tämän toteuttamiseksi sinun on tehtävä:

  • Ota puhdas paperiarkki.
  • Luettele siihen kaikki laitteet, jotka tulevat verkkoon.
  • Jokaisen vieressä on tarpeen kirjoittaa sen tehonkulutus uudelleen.
  • Lopussa arvot summataan ja kokonaismäärä näytetään.

Mutta on syytä muistaa, että kaikki eivät toimi samanaikaisesti. Siksi sinun pitäisi tehdä purkaminen siitä, mitä useimmiten lisätään. Yhteenvetona niiden kulutuksesta on mahdollista määrittää, onko tarpeeksi automaattista virtaa suositellulla arvolla. Jos paljastuu, että näin ei tapahdu, vastaava hakemus toimitetaan pyyntöön lisätä kynnystä.

Laitteella on mielipide, että laite on ostettava mahdollisimman tuoreella. Osa tästä neuvonnasta on perusteltua. Mutta on syytä muistaa, että tärkein ei ole julkaisupäivä, vaan viimeisen kalibroinnin päivämäärä. Sen nimeämiseksi merkki on tehty passissa sekä sinetissä.

Kun olet lukenut artikkelin, voit palata kysymyksiin, jotka ovat alussa ja täyttää puuttuvat tilat. Kaikkien vihjeiden perusteella voit valita, mikä sopii sinulle henkilökohtaisesti.

video

Tässä lyhyessä videossa asiantuntija jakaa mielipiteensä laskurin valinnasta:
