Miten rakentaa savupiippu kaasukattilaan: itsetuotannon

Yksi yksityisen talon lämmitysjärjestelmän tarpeellisista elementeistä on kattilan. Tämä yksikkö on asennettava siinä käytetystä polttoaineesta riippumatta tiettyjen vaatimusten mukaisesti, mikä takaa sen toiminnan oikeellisuuden ja turvallisuuden.

Harkitse, miten savupiippu varustetaan kaasukattilalla, sillä sen asennusohjeissa on joitakin vaikeuksia ja vivahteita.

Suunnitteluominaisuudet

Ennen kuin asennat savupiippuja kaasukattiloihin, sinun on valittava, ostettava ja asennettava laite itse. Savupiipun geometriset mitat ja muut ominaisuudet riippuvat lämmitysyksikön teknisistä ominaisuuksista (lukee myös ristikkäisen polyeteenin putket ja liitokset: tekniset ominaisuudet ja asennusominaisuudet).

Harkitse tärkeimpiä vivahteita, joita tulisi harkita suunnittelussa:

1. Yleisimmät ovat pyöreät mallit.. Kukaan ei kuitenkaan kiellä savupiippujen käyttöä kattiloissa, joiden poikkileikkaus on neliö. Tärkein vaatimus - savupiipun sisäisen tilavuuden tulisi olla suurempi kuin kattilan polttokammio.

Jos päätät pysyä pyöreässä putkessa, sen sisäisen tilavuuden määrittämiseksi sinun on tiedettävä tuotteen sisäinen halkaisija. Jos sitä ei ole merkitty merkintään, sen laskennassa on tarpeen vähentää putken seinämien paksuus ulkohalkaisijasta.

Sitten saadut arvot korvataan kaavalla:

S =? * d_sisäinen * L

Missä d_sisäinen - käytetyn putken sisähalkaisija;

L on savupiipun pituus.

Kiinnitä huomiota! Kaasukattilan savupiipun putken tulee olla leveämpi kuin sen ulostulo. Muussa tapauksessa kattilan ja pakojärjestelmän telakointi voi olla vaikeaa.

1. Savupiipun korkeus riippuu siitä, kuinka pitkälle se on katon harjanteelta.

Tässä on seuraava suhde:

• etäisyys enintään 1,5 metriä - putken yläleikkauksen on oltava vähintään 50 cm pidempi;
• etäisyys 1,5 - 3 metriä - ylempi leikkaus voi olla tasainen harjan kanssa tai korkeampi;
• yli 3 metrin etäisyydellä - tässä tapauksessa on tarpeen vetää viiva, joka on 10 asteen alapuolella katon korkeimman pisteen kautta vedetyn vaakasuoran viivan alapuolella (savupiipun osuuden ei pitäisi olla sitä pienempi).

Jos putken sisäisen tilavuuden laskemisen jälkeen osoittautuu, että sen halkaisija ei riitä, sinun ei pitäisi ottaa paljon yksityiskohtia, koska sen hinta on paljon suurempi. On suositeltavaa vain hieman lisätä rakenteen pituutta.

Savupiipun itsenäinen asennus

Majoituspaikan valinta

Kaasukattiloiden savupiiput eivät ole liian monimutkaisia ​​järjestelmiä, mutta kun asennat niitä omin käsin, sinun tulee ottaa huomioon monia vivahteita. Muuten kattila ei toimi kunnolla, mikä voi johtaa sen hajoamiseen ja joissakin tapauksissa pakokaasujen kertymiseen huoneeseen ja ihmisten myrkytykseen.

Ennen rakentamisen tai asennuksen aloittamista kannattaa valita paikka, jossa putki järjestetään.

Vaihtoehtoja on kaksi:

• talon sisällä;
• rakennuksen ulkopuolella.

Sekä ensimmäisellä että toisella vaihtoehdolla on etuja ja haittoja.

Harkitse sisäasennuksen ominaisuuksia:

• jos kiinteän polttoaineen kattilan savupiippu kulkee lämmitettyjen huoneiden läpi, sitä ei tarvitse lämmittää lisäksi;
• on olemassa vaara, että pakokaasut ja niiden sytytys kulkeutuvat;
• Savupiipun elementtejä on vaikeampi asentaa ja korjata rikkoutumisen sattuessa.

Jos päätät asentaa pakokaasun pakojärjestelmän kodin ulkopuolelle, on myös etuja ja haittoja:

• tällainen savupiippu on täysin turvallinen käytön aikana;
• sen suunnittelu on vähemmän monimutkainen asentaa;
• putki korjataan helposti rikkoutumisen tai paineen alenemisen yhteydessä;
• Kun valitset tämän vaihtoehdon, sinun on etukäteen päätettävä, mitä kattilan savupiippu eristetään, koska sen jäädyttämistä talvikaudella ei pitäisi missään tapauksessa sallia.

Savupiipun komponentit

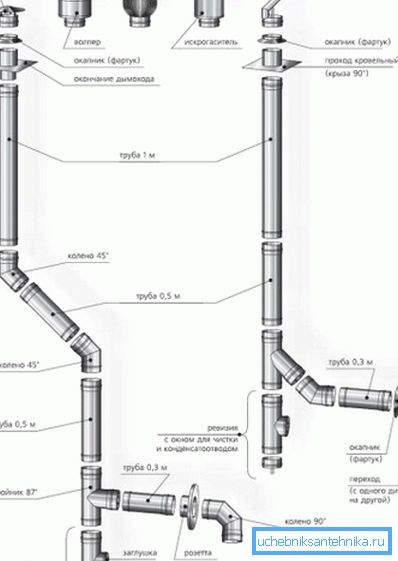

Putki palamistuotteiden poistamiseksi kattilasta, joka toimii maakaasulla, koostuu seuraavista pakollisista osista:

• sovitin, joka yhdistää kattilan ulostulon poistoputkeen;
• tee, jossa on muutos, joka on varustettu tiivistetyn kosteuden poistamiseksi;
• kiinnikkeet - kiinnikkeet ja kiinnikkeet;
• hanat (tarvittaessa) - ne on asennettava vähintään 2 metrin etäisyydelle lämmityselementistä, muuten työntövoiman vähentäminen on mahdollista;
• Siirtoputket;
• putket;
• kartiomainen kärki.

Kiinnitä huomiota! Kaasukattilan putkessa on oltava kartiomainen pää. Tavanomaiset välilevyt ja korkit eivät saa asentaa. Äärimmäisissä tapauksissa leikkaus voidaan jättää täysin suojaamattomaksi.

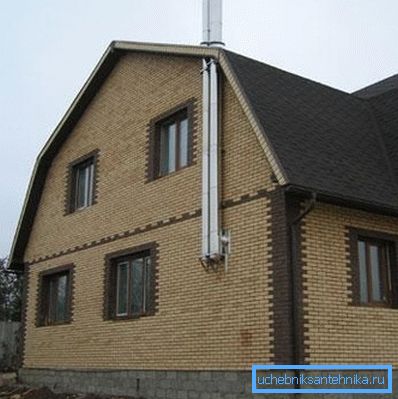

Ulkoisen savupiipun asennus

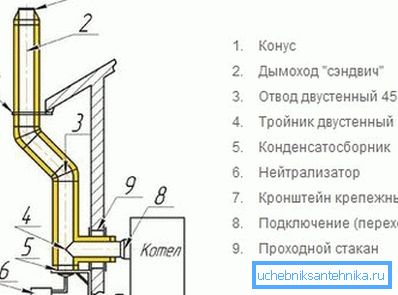

Talon ulkopuolella sijaitsevan pakokaasun pakojärjestelmän asentamismenettely on seuraava:

1. Kaasukattilan suuttimeen asetetaan sovitin, joka kulkee seinämän paksuuden läpi. Sen tulisi sopia tiiviisti muuraukseen, joten ennen kuin teet reiän useita kertoja, tarkista kaikki mitat huolellisesti ja käytä merkintöjä.
2. Savupiipun seinän läpi näkyy ulkona. Kaikki elementit, jotka ovat kosketuksissa tiiliin (betoni), on eristettävä huolellisesti.
3. Ulkopuolella lähtevän kappaleen tarkistus on kiinnitetty tynkä siihen.
4. Asennettu putki, jonka korkeus on haluttu. Voit tehdä tämän käyttämällä tarvittavaa määrää ennalta hankittuja linkkejä. Koko rakenne on kiinnitetty talon seinään kiinnikkeiden avulla. Vierekkäisten kiinnittimien välinen etäisyys ei saa olla alle 2 metriä.
5. Heti kun savupiippu saavuttaa halutun korkeuden, viimeiseen elementtiin asetetaan kartion muotoinen kärki.
6. Kaikki liitokset on kiristettävä edelleen kiristimillä tai teräslangalla.
7. On suositeltavaa maalata putki maalilla, joka suojaa materiaalia korroosiolta ja antaa putkelle houkuttelevamman ulkonäön.

Putkilinjan asennuksessa on toivottavaa käyttää erityisiä monikerroksisia putkia, jotka eivät vaadi lisäeristystä. Muussa tapauksessa sinun pitäisi huolehtia eristämisestä itse.

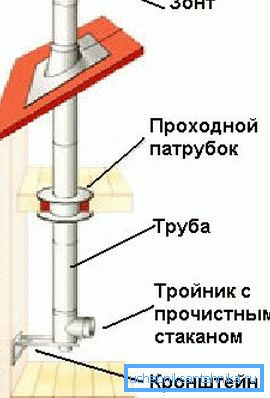

Sisäisen savupiipun asennus

Toisin kuin edellisessä rakennuksessa, sinun on tehtävä ennen valmistelun aloittamista joitakin valmistelutoimia:

• merkitse rajapinnan päällekkäisyydet ja katto paikoissa, joissa tuleva savupiippu kulkee;
• leikkaa aukot oikeaan paikkaan (kaikki mitat on tarkastettava huolellisesti, jotta sovittimen putket asennetaan mahdollisimman tiukasti).

Asennusprosessi itsessään on seuraava:

1. Liitämme kattilan ulostuloon erityisen sovittimen.
2. Sen mukana on liitetty kansi, joka on tarpeen savupiipun puhdistamiseksi, ja sitten asennetaan päätuen kiinnike metallilevyllä, joka toimii koko rakenteen perustana.
3. Asennamme putken suorien komponenttien ja muiden tarvittavien sovittimien (kyynärpäät) avulla.
4. Paikoissa, joissa putki kulkee päällekkäin, on käytettävä erityisiä putkia.
5. Katon sisään- ja ulostulopisteet on suojattava metallilevyillä, joiden halkaisija on hieman suurempi kuin savupiipun halkaisija.
6. Kaikki liitokset on vahvistettava lisäksi ruuveilla tai pultilla teräslangalla.
7. Rakenne on kiinnitetty seinään kiinnikkeiden avulla.

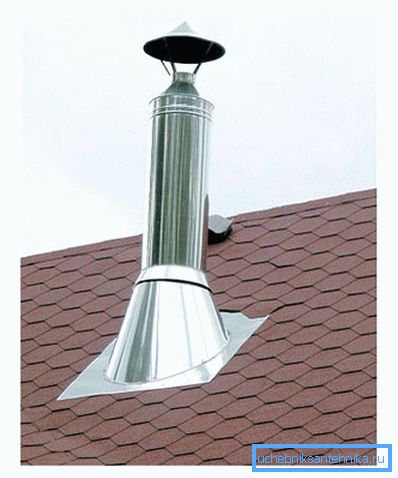

8. Putken ylempi leikkaus on suojattava erityisellä kartion muotoisella suuttimella, joka estää saostumisen ja tuulen pääsyn putken sisään.

Savupiipun eristys

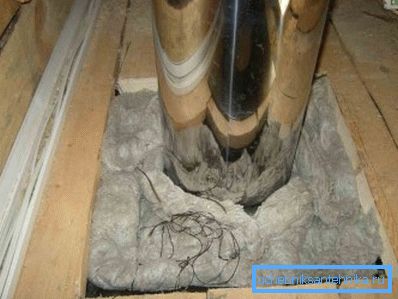

Paikat, joissa pakojärjestelmä on kosketuksissa helposti syttyvien materiaalien kanssa, on huolellisesti eristettävä. Tätä varten käytettävä putki on päällystettävä huolellisesti kaikilta puolilta basaltimatolla, eristetyllä metallikalvolla ja tulenkestävällä seoksella. Lattiat voidaan lisäksi suojata mineraalivillalla.

Älä unohda tarkistaa saumojen tiiviyttä. Tätä varten voit valmistaa saippualiuoksen ja liittää sen niveliin. Kuplien ulkonäkö osoittaa reikien olemassaolon, jotka on suljettava.

johtopäätös

Yksityisen talon kaasukattilan savupiippu on erittäin tärkeä yksityiskohta. Se riippuu paitsi lämmitysjärjestelmän oikeellisuudesta ja tehokkuudesta myös talon ihmisten turvallisuudesta (katso myös artikkeli Kytkimet polyeteeniputkille: 6 päätyyppiä).

Lisätietoja eri tuuletus- ja pakojärjestelmien asennuksesta löytyy tämän artikkelin videosta.
