Miten pumppu asennetaan pakotettuun lämmitysjärjestelmään

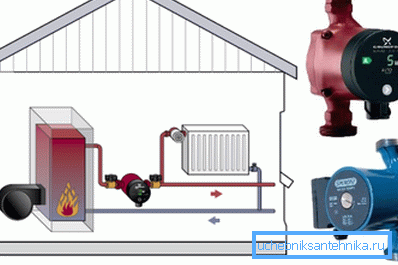

Pakkolämmitysjärjestelmässä pumppu mahdollistaa jäähdytysnesteen kiertämisen putkilinjojen läpi, jolloin se tuottaa mahdollisimman pieniä häviöitä äärimmäisimmälle jäähdyttimelle. Näin voit vähentää putkien halkaisijaa sekä piilottaa ne seinään tai lattiaan, mikä parantaa sisätilaa. Meidän tehtävämme on tänään kertoa, missä ja miten asentaa kiertovesipumppu oikein siten, että se jakelee jäähdytysnesteen tasaisesti järjestelmän läpi.

Pakko kiertää

Toisin kuin luonnollinen, jossa jäähdytysneste liikkuu fyysisten syiden takia - kuuma neste korvataan kylmällä, tässä tapauksessa kaikki riippuu juoksupyörän liikkeestä.

Vinkki: jos pumppu käynnistetään, suurin osa virtapiiristä jää kylmäksi, eikä ilmapistokkeita havaita, ei ole järkevää lisätä sen kapasiteettia. Paras ratkaisu on korvata se, koska laite ei voi enää luoda tarvittavaa nestepainetta.

etu:

• järjestelmässä on kohdistettu lämpötila;
• jäähdytysnesteen vapaan liikkuvuuden estävien ilmalukkojen ulkonäkö poistetaan;
• lisää merkittävästi lämmityspiirin pituutta.

Kiertovesipumpun valitseminen

Tavalliselle asunnolle ei ole järkevää hankkia tehokasta laitetta, koska putkilinjan pituus on harvoin yli 25 metriä. Sen hinta riippuu kuitenkin valmistajasta ja materiaaleista, joista se on valmistettu.

Kiertoyksikköä valittaessa on tiedettävä vain muutamia parametreja, joista jäähdytysnesteen nopeus ei ole tärkein. Päinvastoin, sen pitäisi liikkua sujuvasti ja suhteellisen hitaasti. Lisäksi mitä suurempi laite on, sitä enemmän melua se tekee, mikä ei ole kovin miellyttävä.

Vinkki: suuren ja monimutkaisen kodin kannalta paras ratkaisu olisi hakea apua ammattilaisilta, jotka tekevät kaikki laskelmat lyhyessä ajassa.

Tavallisessa maalaistalossa voit käyttää seuraavaa taulukkoa:

Taulukon mukaan jäähdytysaineen leviäminen putkistossa on suoraan riippuvainen sen halkaisijasta. On myös huomattava, että nesteen standardinopeus lämmitysjärjestelmässä on 1,5 m / s.

Sinun tulisi myös harkita, että jäähdytysnesteen kulku minuutissa on yhtä suuri kuin kattilan teho. Jos esimerkiksi lämmitysyksikössä se on 25 kW, se tarkoittaa, että 25 litraa tulisi kuljettaa nesteen läpi minuutissa.

Pumppua valittaessa ei pidä unohtaa, että sen teho on verrannollinen putkilinjan pituuteen. Esimerkiksi 100 metrin pituisen ääriviivan kohdalla tarvitaan 6 metrin paine.

Laitteiden tyypit

Tällä hetkellä kiertovesijäähdytteessä käytetään 2 tyyppistä pumppua:

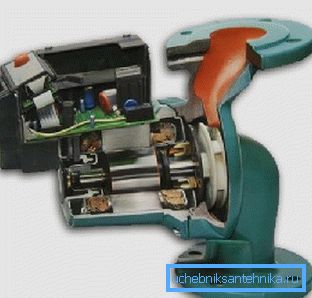

• ”Wet” - työosa on kosketuksissa jäähdytysnesteen kanssa, joten niitä käytetään asuintiloissa, koska se on melkein hiljainen;
• ”Kuiva” - roottorissa ei ole kosketusta jäähdytysnesteen kanssa, laitteita käytetään yleensä muissa kuin asuintiloissa, koska niissä on lisääntynyt melu työssä.

Tee laitteesta molemmat versiot materiaaleista, jotka eivät ole alttiita korroosiolle:

• runko - messinki tai pronssi;
• muut osat ovat muovia, keraamista tai ruostumatonta terästä.

”Märkä” -laitteissa ei ole käytännössä mitään häirintää laitteeseen, koska jäähdytysneste voitelee sen osat liikkumisensa aikana.

Valmistelu asennusta varten

Alla on lyhyt opas, jossa on suosituksia:

1. Suosittelemme, että ostat tuotteen, jossa on irrotettavat langat, niin voit tehdä työsi mahdollisimman helpoksi. Muussa tapauksessa sinun täytyy poimia sovittimet itse.
2. Osta heti suodatin karkeaan putkiin, paluuventtiili, joka tekee pumpusta töissä paineen alaisena.
3. Tarvitset toisen ohituksen ja halutun halkaisijan omaavat venttiilit.
4. Älä unohda pähkinöiden avaimia.

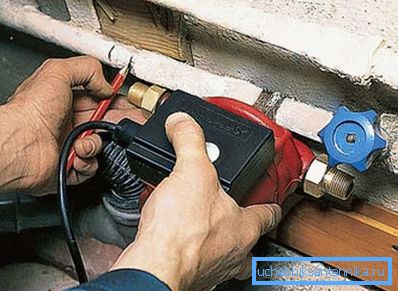

Valitse paikka, johon voit sitoa

1. On toivottavaa, että laitteelle on vapaa pääsy sen määräaikaishuoltoon.
2. Sähköä pitäisi olla lähellä. Muussa tapauksessa sinun on vedettävä virtajohto laitteen asennuspisteeseen.
3. Aiemmin suositeltu pumpun asentaminen paluulinjaan, nykyään niiden suunnittelu mahdollistaa sen tekemisen missä tahansa.
4. Paineen nostamiseksi imupisteessä on parempi asentaa laite syöttöputkeen. Erityisen hyvin, jos paisuntasäiliön lämmitysjärjestelmän sisääntulopaikka on lähellä. Tällöin on taattu korkea lämpötila.

Jos laite on asennettu lämmitysjärjestelmään, jossa on kalvotyyppinen säiliö, on parempi ohittaa se säiliöön. Suosittelemme myös, että se on mahdollisimman lähellä paisuntasäiliön asennuspaikkaa.

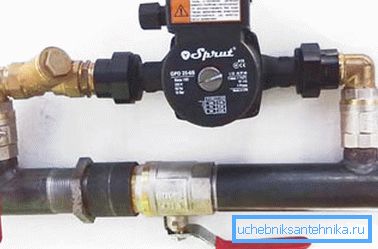

Vinkki: jos ohitusputken asentaminen paluuputken pumpun kanssa tekee pääsyn pumppuun vaikeammaksi, on mahdollista kiinnittää syöttö, mutta pystysuuntainen takaiskuventtiili on asetettava pystysuoraan.

Asennusohjeet:

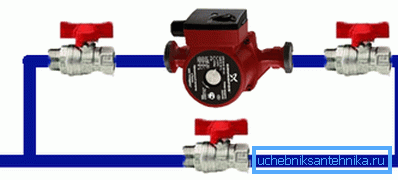

1. Kiinnitä kuulaventtiilit laitteen sivuille. Näin voit nopeasti purkaa sen tyhjentämättä jäähdytysnestettä järjestelmästä.
2. Suoraan pumpun edessä tulisi leikata suodatin, joka suojaa laitetta lialta ja hiukkasilta, jotka voivat olla jäähdytysnesteen sisällä
3. Ohitustilan yläosassa on asennettava automaattinen tai käsikäyttöinen tuuletusventtiili. Joten voit nopeasti eroon järjestelmän ilmaan, joka on kertynyt eri syistä.
4. Pumpun asennus on suoritettava jäähdytysnesteen suuntaan, laitteessa on vastaava nuoli.

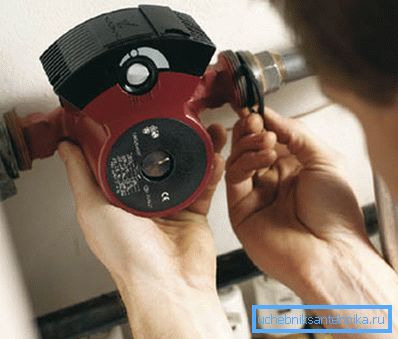

5. Kierreliitännät tulee päällystää tiivistysmassalla, kääritään fum-teipillä, ja asentaa myös tiivisteitä liitososien väliin, jotta järjestelmässä ei ole vuotoja.

Vinkki: pumpun pistorasiaan on maadoitettava sen käytön turvallisuuden varmistamiseksi.

Asennusprosessi

1. Tyhjennä jäähdytysneste järjestelmästä, jos asennus tehdään olemassa olevaan verkkoon. Uuden pumpun osalta on parempi käyttää uutta jäähdytysnestettä, samanaikaisesti voit myös huuhdella putkistoja ja lämpöpattereita mahdollisesta saastumisesta.
2. Asenna venttiilit ja pumput edellisten sääntöjen mukaisesti..
3. Asenna syklin lopussa järjestelmä tuoreella jäähdytysnesteellä..

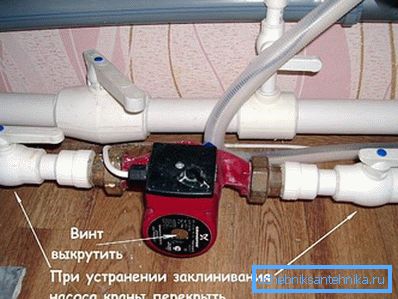

1. Avaa pumpun keskiruuvi ennen pumpun käynnistämistä ruuvimeisselillä ja pura ylimääräinen ilma laitteesta, kiristä veteen ulkonäön jälkeen tiukasti takaisin.

johtopäätös

Kiertovesipumpun asentaminen lämmitysjärjestelmään mahdollistaa polttoaineen säästämisen, jäähdytysnesteen nopean kuumentamisen, jolloin huoneen lämpötila on mukava lyhyeksi ajaksi.

Työ on yksinkertainen, helppo tehdä käsin, mutta vaatii tiettyjen sääntöjen noudattamista. Sinun tarvitsee vain valita oikea laite, joka tarjoaa talolle lämpöä. Artikkelissa oleva video auttaa sinua löytämään lisätietoja tästä aiheesta.
