Miten ohitusjärjestelmää käytetään ohitusjärjestelmässä

Lämmitysjärjestelmän asentajien ei tarvitse selittää, mitä ohitusjärjestelmä on lämmitysjärjestelmässä. Jokainen heistä sanoo, että hänen tehtävänä on ylläpitää miellyttävää lämpötilaa säätämällä jäähdytysnesteen virtausta nesteen lämmityspiirissä. Mutta tavallisille ihmisille tämä laite ja sen työn periaate eivät ole täysin selviä, ja tämän tiedon puutteen täyttämiseksi puhumme yksityiskohtaisemmin alla.

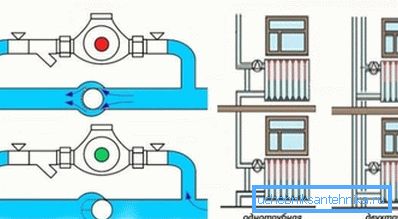

Kuva-ohitus yhden putken ja kahden putken järjestelmässä

Laitteen yleiskatsaus

Lukijoillemme, jotka rakastavat tehdä kaikkea omin käsin, on erittäin hyödyllistä oppia lisää hänestä. Yritämme välttää monimutkaisia ​​teknisiä termejä, jotta tämän tärkeän rakenteellisen elementin piirteet ovat ymmärrettäviä enemmistölle.

Ohitus on läpivienti virtauksen ja paluun välillä, joka on tehty putkisegmentin muodossa. Yleensä sitä käytetään lämmityspatteriin, jonka halkaisijan tulisi olla pienempi kuin yhden koon syöttö. Useimmiten on mahdollista tavata putkia 1/2. Nykyään tällainen laite on muuttunut hieman erilaiseksi, vaikka sen alkuperäisiä ominaisuuksia ei ole unohdettu.

Moderni ohitus täydelliseen lämmitykseen

hakemus

Alla tarkastelemme laitteen tärkeimpiä käyttötarkoituksia:

Jäähdytysnesteen säätö
  1. Ohitustilan toiminnallinen tarkoitus on palauttaa jäähdytysnesteen ylimääräinen määrä lämpöpattereista nousuputkeen, jos käytetään automaattista tai manuaalista termostaattia. Tällöin kuumennetun nesteen liike lämmitysjärjestelmän läpi tapahtuu samanaikaisesti sulkemis- ja säätöventtiilien kanssa.
  2. Jos tätä elementtiä ei ole, et voi korjata patteria lämmityspiirin ollessa toiminnassa.
  3. Ohitus antaa mahdollisuuden nopeuttaa lämmitysjärjestelmän täyttämistä tai tyhjentämistä.
Ilman sähköä Erityisesti laitteen asennus on tärkeää nykyaikaisille lämmityspiirille, jossa on kiertovesipumppu. Se antaa vastauksen vähittäiskauppaketjujen kuluttajien yleisimmin esittämään kysymykseen: ”Miten järjestelmä toimii, kun sähkö katoaa?” Useiden vuosien ajan standardilattialaitteiden käyttö ei tarjonnut niiden riippuvuutta sähköstä. Kiertovesipumpun lämmitysjärjestelmän käyttö kuitenkin teki yksiköt haihtuviksi.Kun sähköteho katoaa, ohje suosittelee poistamaan pumpun jäähdytysnesteen syöttö ja avaamaan venttiilin keskusputkessa. Jos laite varustetaan venttiilillä, tämä työ suoritetaan automaattisesti. Kaikki tämä on tehtävä, jotta järjestelmä saataisiin luonnolliseen kiertotilaan.
Mitä ohitustapoja käytetään lämmitys- ja kytkentäkaavioon

Laitteiden asentaminen ohitusleikkaukseen on suoritettava kohti jäähdytysnestettä seuraavaa järjestystä noudattaen:

  • suodatin - viivästyttää suuria ja pieniä hiukkasia, jotka voivat näkyä avoimessa lämmitysjärjestelmässä, syöttämällä ne vesijärjestelmästä. Osan hinta on alhainen, mutta se tekee erittäin tarpeellisen työn;
  • takaiskuventtiili - antaa jäähdytysnesteen liikkumisen vain yhteen suuntaan. Asennettaessa sitä on ohjattava kehon nuolella, joka osoittaa virtauksen suunnan;
  • kiertovesipumppu - se on välttämätöntä jäähdytysnesteen pakottavaan pumppaamiseen lämmitysjärjestelmän kautta.

Vinkki: Kun asennat ohituskierron kiertovesipumpun lähellä olevaan nousuputkeen, sinun on käytettävä sulkuventtiiliä.

Lämmityksen ohitus sulkuventtiileillä

Suosittelemme asentamaan elementti vaakasuoraan. Sitten järjestelmä ei kerry ilmaa, ts. hän ei "hukkua".

Käytä yhden putken lämmityksessä

Tällainen järjestelmä on vanhentunut, mutta se on edelleen melko usein Neuvostoliiton rakennuksissa. Joskus tällainen lämmitys toimii erittäin tehokkaasti, mikä tekee siitä sietämättömän kuuman talvella huoneistoissa.

Ohitus yksittäisen talon yhden putken lämmityksessä

Ohitusasennus voi auttaa tässä tilanteessa.

Prosessi on yksinkertainen, mutta kun se suoritetaan, on tarpeen noudattaa joitakin ehtoja:

  1. Ohitus on sijoitettava korkeimmalle etäisyydelle putken pystysuorasta osasta. Pikemminkin mahdollisimman lähellä säteilijää.
  2. Ohitusputki voidaan tehdä suoraan asennuspaikasta itse putkesta, joka on liitetty hitsaamalla.

Vinkki: voit ostaa kohteen valmiissa muodossa ja asentaa sen kierteillä varustetuilla yhteyksillä.

  1. Asenna termostaatti tai säätöventtiili ohitus- ja lämmityspatterin tuloaukon väliin. Näin voit hallita talon lämpötilaa. ”

Ohitus- ja energiakustannukset

Laitteen asennus vähentää energiakustannuksia. Verrattuna lämmitysjärjestelmän toimintaan, jossa sulkuosa ja tavallinen virtausosa on asennettu, ensimmäisessä tapauksessa jäähdyttimen syöttämän jäähdytysnesteen tilavuus pienenee kolmanneksella. Samalla lämmittimen lämpöteho pienenee noin 10%.

Ohitusjärjestelmän itsenäinen asennus lämmitysjärjestelmään

Käytännössä nämä muutokset eivät näytä dramaattisilta, kun järjestelmä on todella erotettu ylimääräisestä lämmöstä. Jäähdyttimen koon asianmukaisella valinnalla on yleensä tietty hyötysuhde, joka on noin 10-15% ja joka kattaa kokonaan lämmönsiirron vähenemisen.

johtopäätös

Tämän seurauksena voimme sanoa, että yksinkertainen ja primitiivinen ensimmäisellä silmäyksellä laite - ohitus, voidaan oikeutetusti pitää yleisenä. Sen avulla on mahdollista luoda talossa viihtyisä elinympäristö ja samalla vähentää energialaskuja, mikä on hyvä uutinen. Artikkelissa oleva video tarjoaa mahdollisuuden löytää lisätietoja edellä mainitusta aiheesta.
