Ennen kuin ostat lämmityspatterin, sinun on tiedettävä tämän laitteen tarvittava lämpöteho. Näiden tietojen perusteella suoritetaan osien lukumäärä. Laskentavaiheen ohittaminen voi lopulta johtaa huoneen mikroklubin rikkomiseen, joten on hyödyllistä tutustua laskentamenetelmään.

Lämmitysjärjestelmän laskennasta

Tässä vaiheessa on varmistettava, että lämmityspatterin lämmityskapasiteetti saa aikaan vakion lämpötilan huoneessa kylmimmän lämmityskauden aikana. Lämmityspatterin tehon määrittäminen on välttämätöntä segmenttien vaaditun määrän määrittämiseksi (katso myös artikkeli Kuinka kytkeä lämpöpatterit keskusjärjestelmään tai autonomiseen järjestelmään).

Kiinnitä huomiota! Jotta lämmityselementin toiminta voidaan säätää tasaisesti, termostaatin asennus ei ole tarpeellinen.

Koko prosessi toteutetaan useissa vaiheissa:

• lämpöhäviöt sulkeutuvien rakenteiden läpi lasketaan;

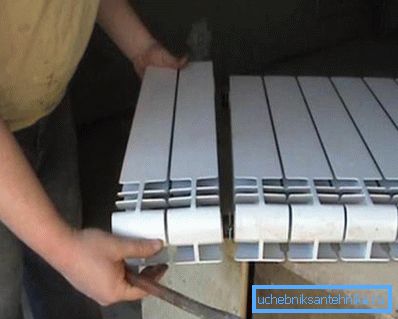

• teknisen dokumentaation mukaan selvitetään valitun jäähdyttimen yhden segmentin lämmönsiirto;
• laskee tarvittavan määrän akun segmenttejä.

Lämpöhäviön laskenta

Tämä on ensimmäinen asia, joka alkaa siitä, miten lämmityslaitteen teho määritetään.

Lämpö kuluu:

• sekä ulkoiset että sisäiset seinät (jos huone on rajattu lämmittämättömällä huoneella);
• kerros;
• ylärajan;
• ikkunat ja ovet.

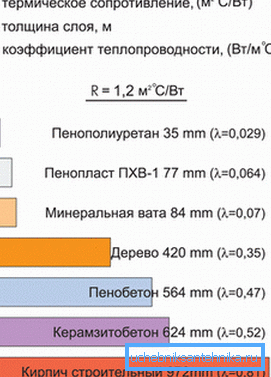

Tappio lasketaan ottaen huomioon materiaalin tyyppi ja paksuus, käytetään kaavaa

tässä kaavassa

• Q - lämpöhäviö;
• S - huoneen pinta-ala, m²;
• ?t - lämpötilaero huoneen sisä- ja ulkopuolella;
• ? - vertailuarvo - lämmönjohtavuuskerroin, W / m •? С;
• v - ympäröivän rakenteen paksuus, m.

Lämpöhäviön näkökulmasta ylemmät kerrokset ovat epäedullisessa asemassa, koska niiden yläpuolella on lämmittämätön ullakko ja ulkoinen tuuli on vahvempi. Niinpä niistä aiheutuva lämpöhäviö voidaan lisätä noin 10%.

Kiinnitä huomiota! Laskettaessa sinun ei tarvitse unohtaa ilmanvaihtoa, koska talven ilmanvaihto ei pysähdy. Tätä varten otetaan käyttöön kerroin 1,1 - 1,4. Asuntojen intensiiviseen ilmanvaihtoon on kiinnitetty enemmän huomiota.

Jäähdyttimen laskenta

Käyttäessäsi tietoja lämpöhäviöstä, voit jatkaa akun valintaa. Tässä tapauksessa on välttämätöntä ottaa huomioon laitteen tehokkuus, esimerkiksi teräslämmittimien teho lämmitykseen on huonompi kuin kaksimetalliset vastakappaleet.

Vaadittu määrä segmenttejä määritellään lämpöhäviön suhdetta yhden segmentin lämmönsiirtoon. Kuitenkin lämmöntuotanto-osa - passin arvo, valmistajan on ilmoitettava se jokaiselle jäähdyttimen mallille. Käytetty kaava on:

tässä kaavassa:

• n on akkuosien kokonaismäärä, kpl;
• Q - lämpöhäviö, W;
• N - yhden osan teho, W.

On syytä muistaa, että ensimmäisen segmentin tehon passi-tiedot on annettu tietylle lämpötilaerolle (tavallisesti 90/70). Mutta usein jäähdytysnesteen lämpötila on erilainen, tässä tapauksessa lämmityspatterin lämmönsiirto vaihtelee. Esimerkiksi valurautasäteilijöiden teho, kun lämpötilaero muuttuu 80-100: sta 50-60: een, laskee noin 15-20%.

Käytä mielivaltaisen lämpötilan pään segmentin tehoa käyttämällä kaavaa

tässä kaavassa

• k - lämmönsiirto, passin arvo, W / m²•?

• A - osa-alue, m²;
• ?T - lämpötilan paine ,? С. Lasketaan kaavalla

T_alapuolella ja t_sov - jäähdytysaineen lämpötila akun sisäänkäynnissä ja sen ulkopuolella;

T_BR - huoneen lämpötila, C.

Yksinkertaistettu menetelmä

Jos kaikki talon työt tehdään käsin, niin usein usein yksityiskohtaisen laskennan sijaan ihmiset ovat tyytyväisiä likimääräiseen valintaan. On huomattava, että tässä tapauksessa tulos, vaikkakaan ei ole kovin tarkka, laskee jäähdyttimen valintaan.

Laskennan lähentämiseksi on useita tapoja:

• vakioparametreilla (katon korkeus huoneessa enintään 3 m, jäähdytysnesteen lämpötila 85-90 С, 1 ikkuna ja 1 ovi huoneessa), riippuvuutta 100 W / 1 m voidaan käyttää² alue. Esimerkiksi 20 m huoneeseen² tarvitsee akun, joka pystyy tuottamaan 2 kW: n lämpötehoa;

Kiinnitä huomiota! Kulmahuoneissa sekä ylemmissä kerroksissa sijaitseviin huoneistoihin lisätään kerroin 1,2. Paristojen hinta ei ole niin korkea, joten on parempi tehdä virhe.

• laskenta voidaan suorittaa ottaen huomioon huoneen kuutiokapasiteetti. Tässä tapauksessa se perustuu siihen osuuteen, että 200 W lämpöteho kykenee lämmittämään 5 m.³ huoneen tilaa.

Kiinnitä huomiota! Käytäntö osoittaa, että tässä tapauksessa tulos on yliarvioitu noin 10%.

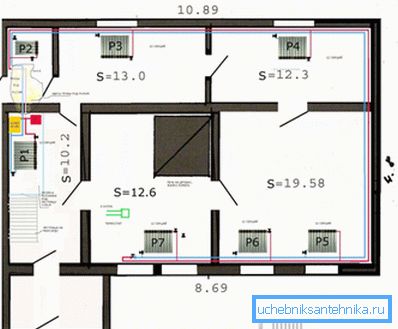

Molempien menetelmien tulosten pitäisi olla suunnilleen sama. On helpompaa verrata niitä tiettyyn esimerkkiin. Oletetaan, että sinun täytyy noutaa jäähdytin huoneeseen, jonka mitat ovat 5x5x3 metriä, siinä on 1 lasitettu ikkuna, 1 sisäovet, huoneisto sijaitsee alakerrassa.

Ensimmäinen yksinkertaistettu laskentamenetelmä käsittää seuraavat toimet:

• määräytyy huoneen pinta-alan mukaan, 5x5 = 25m²;
• ottaen huomioon 100 W / 1 m: n osuus², määrittää laitteen tehon, tässä tapauksessa 2,5 kW;
• tietyn säteilijän yhden osan teho on kirjoitettu passiominaisuuksista. Valitse esimerkiksi alumiinimalli A350, 1 segmentti pystyy antamaan 138 wattia lämpöenergiaa;
• laskettiin segmenttien lukumäärä, 2500/138 = 18,12? 19 kappaletta.

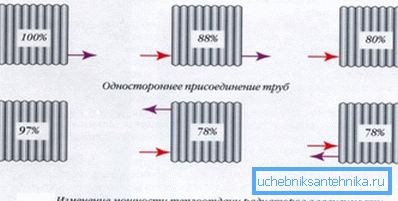

Kiinnitä huomiota! Yhteysmenetelmällä on myös suuri merkitys lämmityksen yhtenäisyydelle ja siten lämmönsiirrolle.

Toista menetelmää käytettäessä ohje näyttää tältä:

• ottaen huomioon osuuden 200 W / 5 m³ Määritä, kuinka paljon ilmaa lämmittää 1 osaa valitusta akusta. Tällöin 1 osa lämpenee 3,45 m³;
• määritä huoneen tilavuus 5 • 5 • 3 = 75 m³;
• laskee jaksojen 75 / 3.45 lukumäärän? 22 osaa.

Toisen yksinkertaistetun menetelmän laskennassa tapahtunut virhe oli 13,6%, mikä ei ole niin huono arvioitaessa. Saadut tulokset ovat valmistajan suositusten mukaisia ​​(taulukossa).

Yhteenvetona

Normaalin sisäilmaston ylläpitämiseksi on tarpeen saavuttaa tasapaino imu- ja lämpöhäviön välillä. Tämä edellytys voidaan täyttää vain, kun lämmitysjärjestelmä kokonaisuudessaan ja erityisesti lämpöpatterit lasketaan asianmukaisesti. Artiklassa esitettyjä laskentamenetelmiä voidaan käyttää valitessaan lämmityspatterin osien lukumäärää asunnossa tai yksityisessä talossa (täältä löydät, miten korjata lämmityspatteri improvisoidulla tavalla).

Video on lyhyt ohjeet lämmityspatterin laskemisesta.
