Miten lasketaan talon lämmitys ilman apua

Nykymaailmassa kodin lämmitysjärjestelmät järjestävät usein omistajat itse, jotta he eivät viettää ylimääräistä rahaa. Alustavassa vaiheessa on kuitenkin tehtävä oikea laskenta talon lämmityksestä, sitten talvihapot eivät ole niin huonoja. Jos laskelmat tehdään suurella virhetasolla, ei ole mahdollista saavuttaa suurinta tehokkuutta samalla kun varmistetaan asunnon lämpö.

Lämpötehon määrittäminen

Rakennuksen lämmitysjärjestelmän tarvittavien parametrien selvittämiseksi on tarpeen käyttää erityistä kaavaa: Qt = V *? T * K / 860, jossa Qt on vaadittu lämpöteho, V on rakennuksen tilavuus, T on lämpötilaero, K on lämpöhäviön ilmaisin. Saatujen tietojen tuloksena saatu tuote jaetaan 860: lla tuloksen kääntämiseksi kilowatteina tunnissa.

Lämmitetyn esineen määrä

Kun lämmitysjärjestelmän laskeminen kotona, tärkein parametri on sen kuutiokapasiteetti eli lämmitettävä tila. Lisäksi ehdotetaan, että rakennuksen 68 laskelmat tehdään ullakolla.

Kattokorkeus on 3 m, ja etäisyys jalkakäytävän pohjasta harjanteelle on 5 m.

1. Ensimmäinen asia on määrittää ensimmäisen kerroksen tilavuus, jonka leveys kerrotaan pituudella, ja tulos kerrotaan lisäksi korkeudella. Tällainen esimerkki osoittautuu: 6 * 8 * 3 = 144 cu. m.
2. Lisäksi lasketaan koko ullakon kuutiokapasiteetti.. Tällöin edellä mainittuihin toimintoihin lisätään jako, koska kaapeleilla on kolmiomainen muoto. Tästä menee: 6 * 8 * 5/2 = 120 cu. m.
3. Lopullisen määrän saamiseksi on välttämätöntä lisätä edellisissä kohdissa saadut tulokset.. Tämän seurauksena voidaan määrittää lämmitettävä tila: 144 + 120 = 264 cu. m.

HUOM! Tässä tilanteessa laskelmat otettiin huomioon yksinkertaisen lomakkeen kohteena. Jos rakennus perustuu monimutkaisiin muotoihin, on parempi murtaa ne yksinkertaisemmiksi osiksi.

Lämpötilaero

Lämpömittari-indikaattorit sisä- ja ulkopuolella ovat hyvin erilaisia. Päätehtävänä on määritellä sisäilman ja ulkolämpötilan välinen ero talvella. Voit määrittää tämän parametrin, jos vähennät enemmän pienimmästä numerosta.

Laskelmissa on keskityttävä lämpöasennuksen mukaiseen mukavuuteen. Yleensä asuinrakennuksissa normaali ilman lämpötila on 18-20 astetta. Tämä luku voi kuitenkin vaihdella hieman omistajien mieltymysten mukaan.

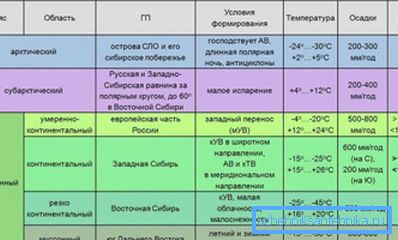

Ulkolämpötila voidaan määrittää itsenäisesti, mutta tavallisissa tapauksissa käytetään erityistä taulukkoa, joka kuvastaa suurten kaupunkien keskiarvoja.

Täydentää! Tarkemmat tiedot tietyn alueen ilmasto-olosuhteista heijastuvat SNiP 23-01-99: n dokumentaatioon. Kaikki parametrit esitetään kaavamaisia ​​karttoja ja erityisiä taulukoita.

Ulkoisen ympäristön lämpötilan ja sisäisen tilan välisen eron laskeminen olisi analysoitava konkreettisella esimerkillä. Jos Moskovan alueella sijaitsevassa talossa pidetään optimaalisena 20 asteen indikaattoria, on tarpeen tehdä seuraavat laskelmat: -28-20 = -48. Siten onnistui saamaan ero. Tämä parametri korvataan peruskaavaan ilman miinusta.

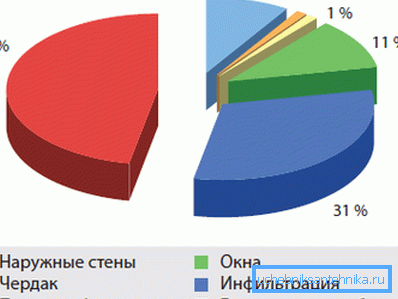

Lämpöhäviökerroin

Tässä tapauksessa tämä indikaattori on likimääräinen, jotta ei käytettäisi monimutkaisia ​​laskelmia. Kerroin riippuu sekä rakennuksen tyypistä että eristysominaisuuksista.

Alla on perusarvot, jotka voidaan korvata kaavaan.

• 0,6 - 0,9 - indikaattori kohteille, joilla on korkea lämmöneristys kaikilta puolilta. Toisin sanoen lattiat, katto, seinät on lisäksi eristetty ja ikkunan aukot on varustettu kaksoislasilla.
• 1 - 1,9 - tämän alueen arvot soveltuvat rakennuksiin, joissa on keskimääräinen lämmöneristysaste. Näihin kuuluvat rakennukset, joissa on kaksinkertainen tiili ja 150150 mm: n puusta rakennetut esineet.
• 2–2,9 - kerroin soveltuu yksinkertaisiin rakenteisiin, joissa on kevyt eristys. Rakennus voidaan luokitella tähän luokkaan, jos sillä on yksi tiilimuoto tai se on rakennettu 100100 mm: n pylväästä.
• 3 - 4 - indikaattoria käytetään vain kevyisiin rakenteisiin, kuten metallipakkauksiin, yksirunkoisiin runkorakenteisiin ja muihin vastaaviin rakenteisiin.

Esimerkki! Kun lasketaan 150 x 150 mm: n baarista valmistetun maalaistalon lämmitys ja kaksinkertaiset ikkunat, sinun on korvattava yksikkö. Jos ikkunoita on paljon, arvoa voidaan nostaa arvoon 1,5.

Tulosten korvaaminen

Kun olet tarkistanut kaavassa käytetyt perusparametrit, voit siirtyä suoraan laskelmiin. Laskelmat tehdään rakenteesta, jonka tilavuus on esitetty edellä.

Hänen eristyksen taso on erittäin korkea, ja hän on Moskovan alueella. Näin ollen käy ilmi: 264 * 48 * 1/860? 15 kW / tunti.

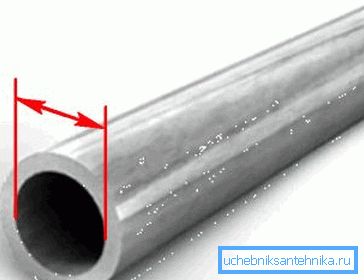

Sopiva putken halkaisija

Jotta lämmitysjärjestelmä toimisi kunnolla, on välttämätöntä määrittää johtavien elementtien halkaisijat oikein, muuten jopa kotitalouksien kattilan suurella teholla talon lämmittämiseen ei ole mahdollista saavuttaa hyviä tuloksia.

Laskelmissa käytetään seuraavaa kaavaa: D = v354 * (0,86 * Q /? T) / V, jossa Q on lämpökuorma, T on lämpötilaero kattilan tulo- ja ulostulossa, V on jäähdytysnesteen nopeus.

Lämpökuorma

Alkuvaiheessa tämä parametri vastaa tehoindeksejä, mutta putkilinjojen haarautumisella arvo voi muuttua. Useimmissa yksityisissä taloissa elementit on kuitenkin kytketty sarjaan, joten poikkileikkauksen vähentämistä ei yleensä tehdä. Jos järjestelmän putket erotetaan, kokonaistulos jaetaan haarojen lukumäärällä.

Lämpötilaero

Tällöin mitattuna tuloaukosta ja poistoaukosta. Kahden parametrin määrittämisen jälkeen pienempi vähennetään suuremmasta määrästä. Jos esimerkiksi kattilan ulostulossa lämpötila on 95 astetta, ja käänteisessä sisäänkäynnissä - 65, tämä ero lasketaan seuraavasti: 95-65 = 30 astetta.

Jäähdytysnesteen nopeus

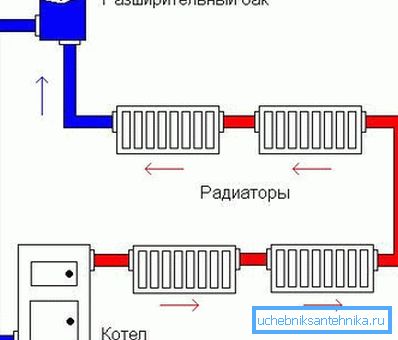

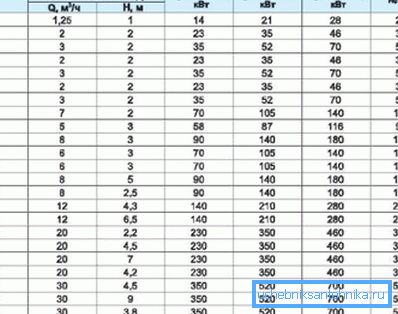

Kuuman veden kierto järjestelmässä voi tapahtua lämpötilaeron ja erikoispumpun avulla, mutta nopeuden tulisi olla alueella 0,8-1,5 m / s.

Jos arvot ylittyvät, putkistossa voi olla melunvaikutuksia, jotka vaikuttavat haitallisesti elinolosuhteisiin. Liian alhainen nopeus voi aiheuttaa ilmaa tukkeutumisen.

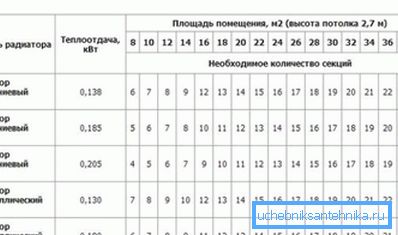

Jäähdyttimen osien lukumäärä

Melko tarkat laskelmat saadaan, kun otetaan huomioon lämmitetyn huoneen tilavuus. Ensinnäkin määritetään lämmön kokonaistarve, jonka jälkeen lasketaan osien lukumäärä. Tulos voidaan jakaa erillisiin osiin, jos aiot asentaa useita paristoja huoneen eri osiin.

Seuraavassa on erityisiä laskelmia huoneelle, joka on 35 m ja katon korkeus 270 cm.

Tällainen ohje antaa mahdollisuuden saada melko tarkkoja tuloksia.

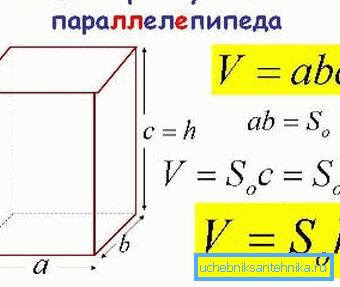

1. Ensin on tiedettävä huoneen tilavuus, jonka tärkeimmät parametrit kerrotaan - pituus, leveys ja korkeus. Tämän seurauksena pitäisi olla noin seuraava esimerkki: 3 * 5 * 2,7 = 40,5 cu. m.
2. Nyt sinun tulee selvittää tarvittava lämpöteho huoneen lämmittämiseen. SNiP suosittelee noin 41 wattia kuutiota kohden. Tältä osin seuraavat: 41 * 40,5 = 1660,5 wattia.
3. Loppuvaiheessa tulos pysyy jaettuna jäähdyttimen yhden osan teholla. Anna tämän parametrin olla 170 wattia. Tuloksena on: 1660,5 / 170? 10 osaa.

Kiinnitä huomiota! Asianmukaisesti tehdyt laskelmat tarjoavat mahdollisuuden paitsi tarjota huoneelle lämpöä, mutta myös säästää, koska joidenkin lämmitysjärjestelmien lämpöpattereiden hinta on varsin korkea, erityisesti bimetallikollegoille.

Lopuksi

Tutkittuaan esitetyt materiaalit alusta loppuun asti yksittäiset kehittäjät voivat ymmärtää, miten talon lämmitys lasketaan itsenäisesti välittömästi ennen tärkeimpiä töitä. Asennusvaiheessa on välttämätöntä asentaa vain järjestelmän elementit oikeaan paikkaan ja kytkeä päälähde. Tutustu muihin tietoihin erityinen video.
