Miten lasketaan radiaattoreiden osien lukumäärä itsenäisesti

Lämmityspatterin lohkojen lukumäärän laskemiseksi huonetta kohden ei riitä, että määrität vain osien kokonaismäärän tietyllä alueella, tässä on otettava huomioon muut parametrit. Ensinnäkin tarkoitamme muiden parametrien avulla laitteen omaa lämpötehoa sekä sen sijaintia, joka voi suoraan vaikuttaa huoneen lämpöhäviöön.

Kerromme teille, kuinka voit tehdä laskelmia talon alueen (kvadratuurin) tai sen tilavuuden (kuutiometri) perusteella, ja lisäksi näytämme aiheen videoleikkeen.

Laskentamenetelmät

Vähän säteilijöistä

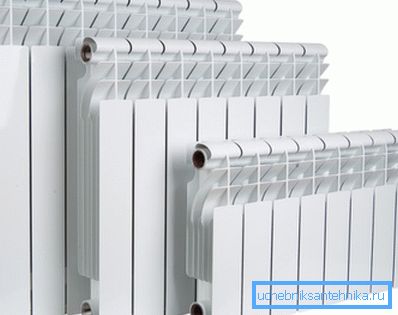

• Koska lämmittimien valmistukseen käytettävää metallia käytetään eri tavalla, niin niiden teho on tietenkin myös erilainen, lisäksi osien koko vaikuttaa suoraan tähän.
• Jos lasket valurautalämmittimien osien lukumäärän, kannattaa välittömästi varata, että tällaiset laitteet ovat hyväksyttävämpiä keskitetyssä lämmityksessä sijaitsevissa taloissa, joissa jäähdytysneste toimitetaan määräajoin, mutta ei oman huoneiston mikroklubin mukaan. Siksi on tärkeää, että pidätte lämpöä, joka on saatu mahdollisimman pitkään, ja valurauta on ihanteellinen vaihtoehto tälle, lisäksi virtausnopeus yhden osan kohdalla on paljon korkeampi kuin muiden metallien, joka on erittäin kannattamaton itsenäisellä lämmityksellä.

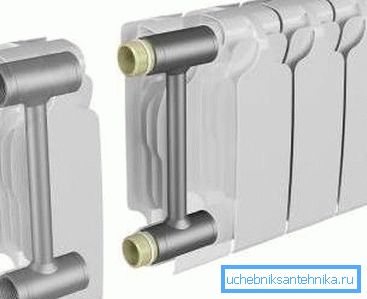

• Itsenäisen lämmityksen tapauksessa on tietenkin parasta käyttää bimetalia - Tämä on laite, jossa seinät on valmistettu kahdesta metallista - teräksestä ja alumiinista, joka yhdistää samanaikaisesti korkean paineen kestävyyden ja samalla siirtää lämpöä nopeasti huoneeseen. Tällaisten lämpöpatterien hinta on tietenkin korkeampi kuin valuraudasta.
• On mahdollista, että varastoon tarjotaan alumiiniradiaattoreita, mutta tämä on todennäköisesti sama bimetaali, koska puhtaasta alumiinista valmistettuja laitteita ei tuoteta tässä, vaikka niitä voidaan tuoda Euroopasta.. Mutta niillä on hyvin korkeat kustannukset ja ne eivät kestä suurta painetta, ja lisäksi opetuksessa säädetään, että jäähdytysnesteeseen lisätään aina erityinen neste.

• Voit myös ostaa teräspatteripaneelin tyypin, joka myös antaa hyvin nopeasti lämpöä ja jota käytetään yleensä itsenäiseen lämmitykseen. Tällaisia ​​laitteita ei kuitenkaan tuoteta osien muodossa, vaan niiden lukumäärän laskemiseen tarvitaan siis paneelien muodossa jokaisen niistä erityinen teho, joka on merkitty passiin.

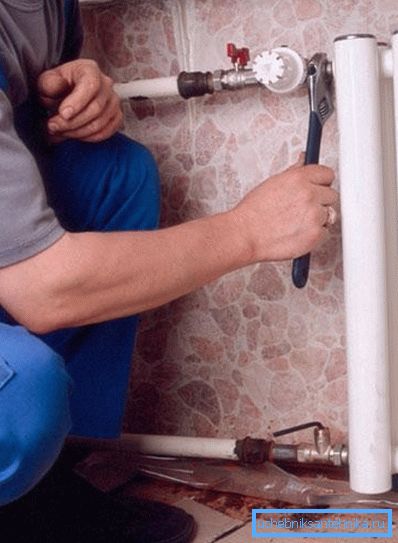

Huom. Kun asennetaan lämmitys omin käsin, on erittäin epätoivottavaa asentaa säteilijöitä eri metalleista yhteen piiriin, erityisesti alumiinin ja valuraudan yhdistämiseksi, jotta vältetään hapetusprosessi.

Alueen laskenta

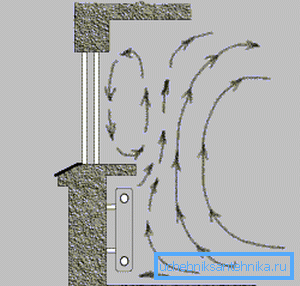

Huom. Vakavimmista kylmän lähteistä normaalisti lämmitetyssä huoneessa ovat ikkunat ja ovet, mutta ovi voi olla kiinteä, paksu ja ilman pienimuotoisia rakoja, kun taas ikkunalasia ei voida lämmetä, jopa moniosastoinen paketti. Jotta osien lukumäärä voitaisiin laskea tarkemmin, sinun on suunniteltava lämmityslaite jokaisen ikkunan alle - tämä luo jotain sellaista ilmaverhoa, joka katkaisee kylmävirran.

Standardihuoneen korkeudelle, jossa kattojen korkeus on 240-260 cm, on erittäin helppoa ja nopea laskea lämpöpatterien osia, mutta tähän on mitattava huoneen tai koko talon pinta-ala.

Puhumme tilojen normaalikorkeudesta, joten SNiP 2.04.05-91 *: n (SNiP 2.04.05-91 sijasta) mukaan tarvitaan 100 W: n lämpöenergia jokaista huonetta kohti. Kuvittele, että laite on asennettava huoneeseen 3,56,5 = 22,75 m², tämä tarkoittaa, että sen tehon tulisi olla 22,75 * 100 = 2275 W = 2,275 kW.

Mutta jos kyseessä on paneelijäähdytin, valitse vain laite, jolla on sopivin teho, esimerkiksi 2,3 tai 2,5 kW (parempi on pyöristää, jotta marginaali on), mutta osat on laskettava. Tehdään kokeiluversio - bimetalliparistojen osalta yhdellä osuudella on noin 160 - 180 wattia.

Mutta otamme keskiarvon - 170 W tai 0,17 kW (osien teho on ilmoitettava valmistajan teknisessä passissa). Joten meidän on jaettava huoneen kokonaisteho 0,17 ja tässä tilanteessa saamme 2.275 / 0.17? 13.38, ja jos tämä numero on pyöristetty, saamme 14 kappaletta.

Kuitenkin sisätiloissa voi olla lisääntynyttä lämpöhäviötä, esimerkiksi se voi olla huone, jossa on parveke, jota käytetään ajoittain, sitten kokonaistehoa tulisi lisätä 15-20% ja sama pitäisi tehdä, kun haluat sulkea patterit koristeellisella grillauksella tai piilottaa sen kapealla. Eli sama pinta-ala on 22,75 m², sinun täytyy kertoa tämä numero 100%: lla, mutta 115%: lla tai 120%: lla ja tästä määrästä tehdäksesi jäähdyttimen lämmityksen laskennan.

Laskenta tilavuuden mukaan

Mutta jos lasket radiaattoriosien lukumäärän SNiP 2.04.05-91 *: lle, huoneen huoneen kuutiokapasiteetin perusteella laskentaperiaate pysyy suunnilleen samana, vain alkuperäiset tiedot muuttuvat

Niinpä paneelitaloissa yksi kuutiometrin huone tarvitsee 41 W, mutta jos talo tai asunto täyttää nykyaikaiset eristysstandardit, niin 34 IT / m riittää³. Yritetään tehdä laskelmat samalla alueella 22,75 m², vain kattojen korkeus on 3,0 m (korkeampi kuin standardi), samoin kuin saman osan paksuus. (Katso myös artikkeli Miten valita bimetallilämmityspatterit: ominaisuudet.)

Joten huoneen tilavuus tässä tapauksessa on 3,5 * 6,5 * 3,0 = 68,25 m³, sitten paneelitalossa tarvitsemme 68,25 * 41 = 2798,25 W tai pyöristetään jopa 2,8 kW. Sitten tälle huoneelle tarvitsemme 2,8 / 0,17 × 16,47 tai 17 kierrosta bimetallia. Hyvin lämmitetyssä huoneessa tarvitaan 68,25 * 34 = 2320,5 W, sitten 2320,5 / 170 = 13,65 tai 14 osaa on pyöristetty.

Ja tässä, kun lasketaan säteilijöiden lukumäärä, voit yksinkertaisesti jakaa osat ikkunoiden lukumäärällä, mutta joka tapauksessa ne on varustettava lämmityslaitteilla, vaikka ne ovat erikokoisia, niin että lämpöhäviöt eivät kasva.

Huom. On sanottava, että on myös tarkimmat laskelmat, joissa otetaan huomioon huoneen pinta-ala / tilavuus ja jäähdyttimen osan lämpökapasiteetti, mutta myös useita eri kertoimia. Tähän sisältyy erityinen lämpötila, joka tarvitaan tässä tietyssä huoneessa, ikkunoiden lasinopeus (yhden, kahden tai kolminkertaisen lasin), lämmöneristys (heikko, keskitaso, korkea), joka vastaa ikkunoiden ja lattian aluetta ja niin edelleen. Tällaiset laskelmat ovat kuitenkin välttämättömiä erikoistuneisiin tiloihin, esimerkiksi mikroklubin asentamiseen museon tai jonkin laboratorion varastoihin.

johtopäätös

Älä unohda, että valmistajan määrittämä teho osioille on usein otettu enimmäisjäähdytysnesteen lämpötilasta, joten sitä voidaan kutsua yliarvioiduksi. Tämän perusteella pyöristys tapahtuu aina suurella tavalla, ja joskus, erityisesti kylmillä alueilla, lisätään lisäosa.
