Miten lasketaan lämmityslaitteiden alumiiniradiaattoreiden

Alumiinilämmityspatterit ovat saaneet ostajien keskuudessa suuren suosion useiden etujen takia, mutta jotta huone voidaan lämmittää mahdollisimman tehokkaasti, on tarpeen suorittaa pätevä laskenta tarvittavasta lämpötehosta, jotta voidaan määrittää, kuinka monta osaa tulisi olla jäähdyttimessä. Tässä prosessissa ei ole mitään vaikeaa, tärkeintä on estää virheelliset laskelmat ja ottaa huomioon kaikki tärkeät vivahteet, kaikki tämä käsitellään tässä artikkelissa.

Tämän vaihtoehdon edut ja haitat

Aluksi tarkastelemme, miten alumiini eroaa muista vaihtoehdoista, ja on tärkeää, että tämä materiaali sopii järjestelmään, muuten viestintä katkeaa lyhyessä ajassa. Aloitetaan positiivisilla tekijöillä:

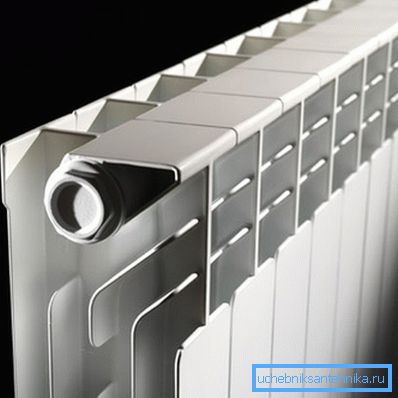

Kiinnitä huomiota! On parasta ostaa tuotteita tunnetuilta valmistajilta, joiden laatu on asiakkaille ja ammattilaisille hyvin tiedossa. Mutta vaikka joudut ostamaan sellaisen tuotemerkin tuotteita, joiden kanssa et ole tuttu, helpoin tapa tarkistaa on punnitus, osa tulisi painaa yli 1 kg, ja periaatteessa "mitä enemmän, sitä parempi" on pätevä, huipputuotteet voivat painaa jopa puolitoista kg.

Puhutaan nyt tuotteen puutteista:

• Jotta jäähdytysnesteen laatu olisi korkea - korkea happamuus, kiinteiden hiukkasten läsnäolo voi vahingoittaa osien sisäistä rakennetta ja aiheuttaa korroosiota. Siksi järjestelmän neste on puhdistettava pH-arvon ollessa enintään 7-8, vain näin voit taata lämmityselementtien kestävyyden.
• Suurin paine järjestelmässä ei saisi ylittää 16 ilmakehää, mutta tämä riittää useimpiin järjestelmiin, mutta keskitetyssä viestinnässä esiintyvien hydraulisten iskujen avulla patterit voivat epäonnistua.
• Alumiinielementtejä ei voi yhdistää kupariin, sillä tässä paikassa on voimakas korroosio, joka voi tuhota materiaalin vain vuoden kuluttua.

Edellä esitetyn perusteella voidaan päätellä, että alumiinituotteet sopivat erinomaisesti yksityiselle rakennukselle, jossa on yksittäinen lämmitysjärjestelmä, kerrostaloissa on parempi olla käyttämättä niitä, koska todennäköisesti on kysymyksiä lämmönsiirtimen laadusta ja paineesta järjestelmässä.

Arvioidun työn ominaisuudet

Alumiinisäteilijöiden osien lukumäärän laskeminen on vastuullinen prosessi, joten kiinnitä huomiota tähän ongelmaan, on tärkeää ottaa huomioon kaikki tekijät, jotta tulos vastaa todellisuutta mahdollisimman paljon.

Tärkeitä tekijöitä

Ensinnäkin sinun on käsiteltävä useita vivahteita, koska alumiinisäteilijän osien lukumäärää ei ole mahdollista laskea tarkasti ottamatta niitä huomioon.

• Alueesi ominaisuudet, tässä on ensinnäkin otettava huomioon vuoden kylmän jakson pituus, kauden alimmat lämpötilat, tuulen etusuunta. Ei ole mikään salaisuus, että etelässä tarvitset paljon vähemmän lämmityskustannuksia kuin pohjoisilla alueilla, joten on tärkeää tehdä asuinpaikkasi laskenta.

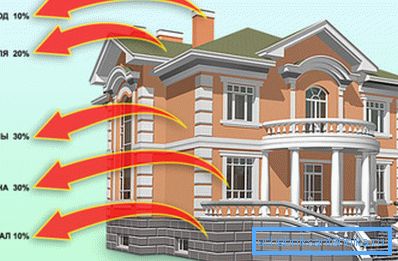

• Laadukkaat eristysrakenteet - Mitä parempi on, sitä pienempi lämpöhäviö tulee olemaan ja mitä vähemmän lämpöä tarvitaan lämmitykseen. Alla olevasta kaaviosta käy ilmi, kuinka paljon lämpöä menetetään rakennuksissa, joissa ei ole ylimääräistä lämpöeristystä, mutta jos eristät kaikki pinnat ja asennat energiansäästöjä kaksinkertaiset ikkunat, luvut laskevat puoleen tai jopa kolme kertaa.

• Myös ulkoseinien lukumäärä otetaan huomioon. sisätiloissa, jos on kaksi, on tarpeen lisätä vielä 25–30% jäähdyttimen tehoon. Jokainen ikkuna lisää lämmönkulutusta noin 10% (uudet energiansäästörakenteet 5%).
• Huoneet, joissa on ikkunat pohjoiseen ja koilliseen, menettävät enemmän lämpöä. Siksi on tarpeen lisätä 10% laskelmien tuloksiin lämmönhäviöiden kompensoimiseksi.
• On syytä muistaa, että jäähdyttimen sijoitus niissä pienentää lämmönsiirtoa 5-10% syvyydestä riippuen, Älä laita liian leveitä ikkunalaudoja, koska ne rikkovat konvektioprosessia ja vähentävät merkittävästi patterien tehokkuutta.

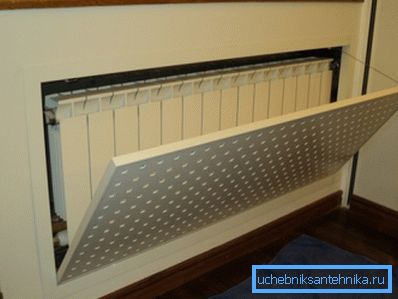

Toinen tärkeä vivahteena on seulan läsnäolo patterilla, rakennustyypistä riippuen, lämmönsiirto voi laskea hyvin huomattavasti, häviöt joskus ovat 15%, joten on parempi olla sulkematta jäähdyttimen urit millään ulkopuolisilla elementeillä.

Suunnittelutyö

Monilla resursseilla on suositeltavaa laskea alumiinisäteilijän osien lukumäärä alueittain, mutta tämä vaihtoehto ei ole kovin tarkka, tilavuuden laskeminen on paljon tehokkaampaa, työn ohjeet ovat seuraavat:

• Aluksi mitataan pituus, leveys ja korkeus, saadut luvut metreinä kerrotaan, huoneen tilavuus kuutiometreinä saadaan.

Kiinnitä huomiota! SNiP: n normien mukaan tavanomaisen tilan kuutiometriä kohti tarvitaan 41 wattia lämpöenergiaa, eristetyt muunnokset ovat 34 wattia, ja näistä arvoista on tehtävä työtä.

• Oletetaan, että meillä on 3x5 huone, jonka katot ovat 3 metriä korkeat, laskea tilavuus, saat 45 m3, kerro tämä luku 41: llä, saat 1845 W, jos pyöristetään, se on 1,9 kW.
• Tämä ei ole kaikki, nyt tuotteiden asiakirjojen mukaan tarkastelemme yhden osan lämmönsiirtoa, sanotaan, että se on 180 wattia jäähdytysnesteen lämpötilassa 90 astetta. Ja jos lämpötila on useimmiten 60 astetta, todellinen lämmönsiirtonopeus on alle puolitoista kertaa ja se on 120 wattia - tämä on realistisempi kuva.

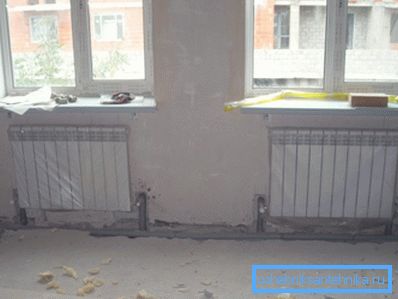

• Nyt tehdään alumiiniradiaattoreiden osien laskenta: 1845 wattia jaettuna 120: lla, ottaen huomioon pyöristämisen, saadaan 16 osaa, jos on kaksi ikkunaa, voit lisätä vielä kaksi yksikköä, ja on suositeltavaa heittää vähintään kaksi elementtiä huonosti lämmitettyihin seiniin. Tämän seurauksena saamme kaksi 10-osaisista säteilijöistä, jotka sijoitetaan parhaiten ikkunoiden alle.

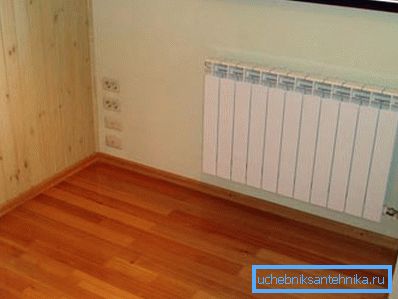

Jos suoritat laskut oikein, ei tarvitse huolehtia talon lämmöstä, sinulla on riittävä teho, ja kun järjestelmä saavuttaa maksimaalisen suorituskyvyn, jopa alhaisimmat lämpötilat liioittelevat sitä.

johtopäätös

Ei ole niin vaikeaa laskea, kuinka monta osaa tarvitaan tietylle huoneelle, ja jos epäilet tuloksen, lisää marginaali 20-30% tehosta, se ei ole huonompi, varsinkin kun termostaatti säätää lämpötilaa. Tämän artikkelin video auttaa ymmärtämään joitakin tärkeimpiä ominaisuuksia yksityiskohtaisemmin.
