Miten lämmitysputkien lämmitys lasketaan: ota huomioon

Kun asennetaan lämmitysjärjestelmä omaan taloon tai huoneistoon, päätavoitteena on aina nostaa laitteistosta mahdollisimman suuri tehokkuus, jotta käytettävä raha käytetään huoneen lämmittämiseen.

Tämä on mahdollista asianmukaisen valinnan avulla:

• ei vain järjestelmä ja patterit;
• mutta myös putkien halkaisija;
• sekä niiden valmistusmateriaali.

Opettakaamme, miten tällaiset laskelmat tehdään, kiinnitä huomiota siihen, mitkä materiaalit ovat kannattavampia ja katsella videota tästä materiaalista.

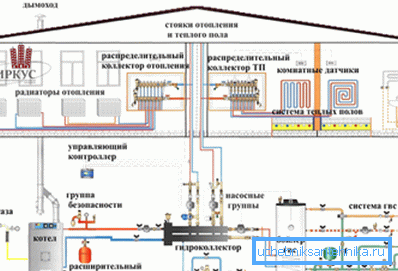

Lämmitysputket

• Putkilinjojen halkaisija ja hydraulinen laskenta on mahdollista vain, jos siihen on perusparametreja, kuten:

1. Valmistusmateriaali, esimerkiksi teräs, kupari, valurauta, krysotiilisementti, polypropeeni.

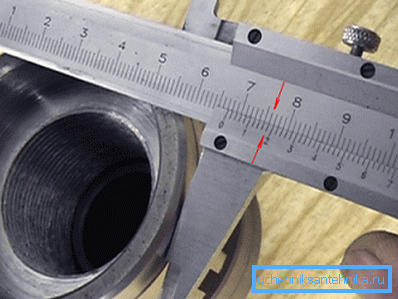

2. Sisähalkaisija.
3. Tiedot liitosten ja varusteiden halkaisijasta ja materiaalista.
4. Putkien, liittimien ja varusteiden seinämän paksuus.

• Ei ole selvää, missä lausunnossa ilmeni, että putkien halkaisijan kasvaessa lämmityksen laatu kasvaa, koska putkilinjan pinta-ala kasvaa, lämmönsiirto kasvaa. Teoreettisesti tämä on tietenkin aivan kuin totuus, mutta todellisuudessa kaikki näyttää erilaiselta.
• Ensinnäkin suurikokoisten putkien osalta on tarpeen pumpata järjestelmään suuri määrä jäähdytysainetta, joka on lämmitettävä. Näin ollen kulutetun energian kulutus (sähkö, kaasu, nestemäiset tai kiinteät polttoaineet) kasvaa. Putket eivät itse ole lämmityslaite (lämpöpattereissa käytetään konvektiomenetelmää, eli tehokkuus kasvaa merkittävästi), käy ilmi, että materiaalien ja energialähteiden kulutus ei ole perusteltua.
• Lisäksi nesteen lisääntyminen piirissä johtaa paineen laskuun järjestelmässä, joten sinun on asennettava lämmitysjärjestelmää varten apukierrospumppu, joka taas aiheuttaa tiettyjä kustannuksia. Tietenkin, vaikka kontuuriputkien suuri halkaisija onkin, on mahdollista saavuttaa vaadittu lämpötila lämmitetyssä huoneessa, mutta materiaalien ja energialähteiden hinta on liian korkea.

Varoitus! Lämmitysjärjestelmän optimaalisen asennuksen ja toiminnan varmistamiseksi (halkaisijan valinnassa) jokaisen kiertorenkaan paineen tulisi olla 10% korkeampi kuin hydraulisen vastuksen aiheuttamat häviöt.

Halkaisijan määritys

Lämmitysputkien halkaisijan ammattimaisiin laskelmiin lämmitysinsinöörit käyttävät suurta määrää kaavoja, ja tällaisia ​​laskelmia tarvitaan yleensä monikerroksisten asuin- ja julkisten rakennusten, yritysten ja muiden laitosten hankkeisiin. Kotisi kannalta ei todennäköisesti tarvita tällaisia ​​tarkkoja lukuja, joten tarjoamme sinulle yksinkertaistetun järjestelmän, jota jokainen putkimies voi käyttää.

Tällaisten laskelmien kaava on seuraava: D = v354 * (0,86 * Q /? T) / V, ja nyt meidän tarvitsee vain korvata parametrien arvot kirjainten alla.

tässä:

• D on putken halkaisija (cm);
• Q - kuormitus mitatulla alueella (kW);
• ?t - virtaus- ja paluuputken lämpötilaero (t C C);
• V - jäähdytysnesteen nopeus järjestelmässä (m / s).

Huom. Jos jäähdytysnesteen syöttö kattilan lämpötilassa on 80 ° C ja paluu kattilassa 60 ° C, silloin tässä tapauksessa arvo T on yhtä kuin A = 80-60 = 20 ° C.

Suhteellinen suhde läpivirtauksen ja putken halkaisijan välillä

Lämpötehon (kuormitus) laskeminen

Yksityisen talon lämmitysjärjestelmän optimaalisen lämpökapasiteetin määrittämiseksi voit käyttää seuraavaa kaavaa: Qt = V *? T * K / 860.

Nyt sinun tarvitsee vain korvata symbolien numeeriset arvot ja täällä:

• Qt on haluttu lämmöntuotanto tietylle tilalle (kW / h);
• V - lämmitetyn huoneen tilavuus (m³);
• ?t - virtaus- ja paluuputken lämpötilaero (t C C);
• K on huoneen lämpöhäviökerroin (riippuu rakennuksen tyypistä, seinämän paksuudesta ja lämmöneristyksestä);
• 860 - muuntaminen kW / h: ksi.

Yksityisellä sektorilla rakennukset voivat olla hyvin erilaisia ​​toisistaan, mutta silti käytetään usein seuraavia lämpöhäviökertoimen (K) arvoja:

• Jos arkkitehtuurirakenteessa on yksinkertaistettu rakenne (puu, aallotettu metalli) ja ei ole eristystä, niin K = 3-4;
• Yksinkertaistettu rakennusrakenne, jossa on alhainen lämmöneristysaste, esimerkiksi yhden tiilen asettaminen koko tai 405x400x200 mm: n vaahtolohkoon - tässä K = 2-2,9;
• Tyypillisissä arkkitehtuurirakenteissa (kaksi tiiliä ja pieni määrä ikkunoita ja ovia, katto on vakio) K = 1-1,9;

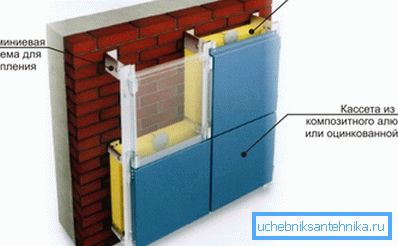

• Suuri lämpöeristys vakioarkkitehtuurirakenteille, joissa on pieni määrä ikkunoita ja ovia, sekä lämmitetty katto ja lattia, ohjeet osoittavat, että K = 0.6-0.9.

Jos haluat laskea putken halkaisijan, niin, kuten edellä on mainittu, tarvitset lämpötilan eron kadun ja huoneen välillä. Sisätiloissa, joko huoneenlämpötilassa (18-20? C) tai sinulle sopivimpana, pidetään viitepisteenä, ja kadulta sinun täytyy korvata alueellesi hyväksytty keskiarvo.

Esimerkiksi huoneesi tilavuus on 3,5 * 5,5 * 2,6 = 50,05 m³ ja se on hyvin eristetty, eli on paksuja tai eristettyjä seinämiä, lattia ja katto on eristetty ja käytämme kerrointa 0,9. Moskovassa keskimääräinen ilman lämpötila talvella on -28 ºC, ja sisäilmastossa käytämme arvoa 20 ºC, sitten TT: n arvo on 28 + 20 = 48? C. Tässä tapauksessa Qt = 50,05 * 48 * 0,9 / 860> 2,5 / tunti.

Jäähdytysnesteen nopeus

Huom. Lämmitysjärjestelmien vähimmäisjäähdytysnopeus ei saa olla pienempi kuin 0,2-0,25 m / s. Tapauksissa, joissa nopeus laskee tämän arvon alapuolelle, ilma alkaa päästää nesteestä, mikä edistää ilmapistokkeiden muodostumista. Tällaisissa tapauksissa piirin tehokkuus voi olla osittain menetetty, ja tietyissä tilanteissa tämä voi johtaa järjestelmän täydelliseen tehottomuuteen, koska virtaus pysähtyy kokonaan ja tämä tapahtuu, kun kiertopumppu on käynnissä.

Taulukko putken halkaisijan määrittämiseksi

Huom. Veden tiheys 80 ° C: ssa on 971,8 kg / m3.

Nesteen nopeus lämmityspiirissä voi olla 0,6 m / s - 1,5 m / s, mutta jos havaitaan suurempi arvo, järjestelmän hydraulinen melu vähenee huomattavasti, joten nopeus on 1,5 m / s. lähtöarvo.

Kun meillä on kaikki tarvittavat arvot, voimme korvata ne kaavaksi D = v354 * (0,86 * Q /? T) / V, jolloin meillä on D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, tarvitsemme putken, jonka sisähalkaisija on 14 mm

Tietenkin, kun teet oman lämmitysjärjestelmän omassa talossasi, todennäköisyys, että käytät kaavoja laskelmissa, on vähäinen, mutta tässä tapauksessa sinulla on käsikirja tässä taulukossa olevien taulukoiden muodossa. Lisäksi taulukossa otetaan huomioon nesteen kierto, joka voi olla pakko tai luonnollinen.

Tällä hetkellä (useimmiten yksityisellä sektorilla) patteripiirit sekä lämmitysputkien jakelu lattialämmitysjärjestelmiin on valmistettu polypropeenista. Kaikista tässä tapauksessa käytetyistä materiaaleista on alhaisin lämmönjohtavuus, mutta niissä paikoissa, joissa putket kulkevat kylmien alueiden läpi, ne on lämmitettävä.

johtopäätös

Lopuksi voidaan todeta, että yksityisen sektorin lämmityspiirien polypropeeniputkien yleisimmin käytetty ulkohalkaisija on 20, 25,32 ja 40 mm. Jäähdyttimien lämmittimet tehdään yleensä 20 mm: n poikkileikkauksella, toisinaan 25 mm: n pituisina ja paksumpia putkia käytetään nousuputkina.
