Miten kylpyuuni on valmistettu putkesta: suunnittelu- ja

Jokaisen kylvyn "sydän" on liesi, joten sen laitteeseen on kiinnitettävä erityistä huomiota. Helpoin tapa on tietysti ostaa valmis rakenne, mutta se on melko kallista, joten voit säästää rahaa ja tehdä liesi itse. Tässä artikkelissa tarkastellaan esimerkkinä sitä, miten vaakasuora kylpyuuni on valmistettu putkesta omin käsin, koska tämä on yksinkertaisin ja edullisin vaihtoehto.

Yleistä tietoa

Kylpyläuunin erityispiirre on se, että se suorittaa useita toimintoja kerralla:

• Lämmittää ilmaa huoneessa;
• Lämmittää veden, joka tarvitaan hygieniaan;
• Lämmittää kivet.

Minun on sanottava, että työn periaatteen mukaan putkesta omilla käsillään valmistetut uunit ja tehdasrakenteet eivät ole erilaisia. Tietysti tehtaiden tuotteissa voi olla enemmän ominaisuuksia, ja niillä on houkuttelevampi muotoilu.

Kotitekoinen liesi huolehtii kuitenkin huolellisesti tehdyistä tehtävistä ja ei petä sen omistajia.

Uunin ominaisuudet putkesta

suunnittelu

Tarkasteltavana oleva rakenne koostuu siis seuraavista pääkohdista:

• Uunin;
• Kehon ulkopuolella tai sisäpuolella oleva kylpyläkeille suunniteltu kapasiteetti;
• Tuhkakammio;
• Savupiippu, joka johtaa huoneen ulkopuolelle polttoaineen palamistuotteisiin.

Kammiot on erotettu toisistaan ​​arinarruilla. Tällaisesta rakenteellisesta elementistä tulisi sanoa vesisäiliö. Joissakin malleissa se on osa uunin runkoa, mutta useammin se sijaitsee kammion yläpuolella kivillä.

On myös malleja, joissa säiliö on erillinen elementti, mutta joka on liitetty uuniin letkuilla tai putkilla (katso myös artikkeli Truss profiiliprofiiliputkesta: tehokkaat järjestelmät, jotka edellyttävät tarkkoja laskelmia).

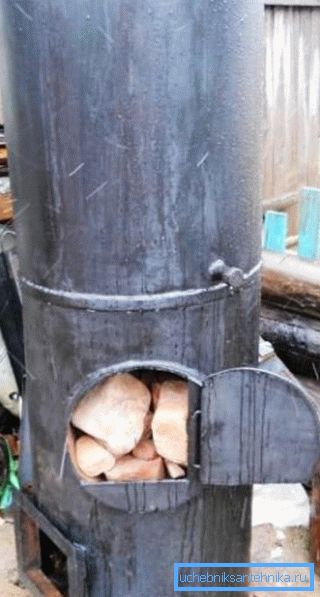

Kotiteatteriputket putkesta ovat vaaka- ja pystysuorat. Ensimmäiset ovat parempia, koska ne palavat kauemmin ja voivat samalla lämmetä huoneen nopeammin. Siksi harkitsemme seuraavaksi pystysuoran rakenteen valmistusta.

arvokkuus

Putken kylpyuunit eivät tietenkään ole kaukana ainoasta suunnitteluvaihtoehdosta, joka voidaan suorittaa itsenäisesti, mutta niillä on useita etuja, joista seuraavat kohdat voidaan korostaa:

puutteet

Etujen ohella metallituotteilla on myös haittoja, mutta vain kaksi:

Vihje! Suurissa kylpylöissä asiantuntijat suosittelevat useiden uunien asentamista, mikä estää epätasaisen lämmityksen.

Uunin valmistus

Vaakasuoran uunin valmistusohjeet ovat seuraavat:

• Ensimmäinen vaihe on valmistaa putki, jonka halkaisija on vähintään 0,5 metriä ja pituus noin 0,8 metriä. Putken reunat on kohdattava huolellisesti.

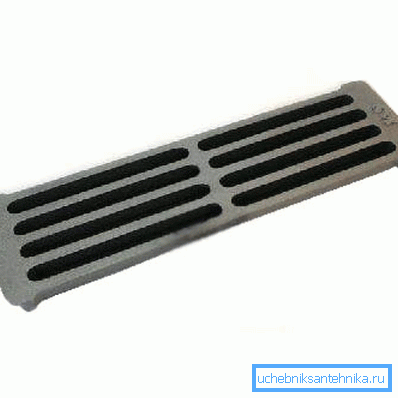

• Sitten 10–12 mm: n paksuisesta metallilevystä on tarpeen tehdä ruudukko, joka on kooltaan 80x40 cm suorakulmio, jonka alueella on leikattava reikä ja kiinnitettävä tangot tai käytettävä teollisia arinaa.
• Kun arina on valmis, se on hitsattava putken sisäpuolelle. Samalla on varmistettava, että putken sauma on alustan alla, mikä mahdollistaa tuotteen käyttöiän pidentämisen.

• Päätyseinien tulisi olla metallilevyä. Ulkopuolella sen pitäisi olla pyöristetty suorakulmio. Osan korkeuden on oltava 70 cm ja leveys 60 cm.
• Seuraavaksi julkisivussa on leikattava kaksi suorakulmiota - nämä ovat puhaltimen ja polttokammion ovet.
• Tämän jälkeen takaseinä valmistetaan suorakulmion muodossa, jonka pituus on 70 x 90 cm, seinän yläosa toimii ulkona sijaitsevan lämmittimen tulppa.
• Sitten on välttämätöntä hitsata julkisivu ja takaseinä putkeen.
• Edelleen putken keskellä (ulkopuolelta) on välttämätöntä hitsata lämmittimen etupistoke, jonka tulisi seurata putken ääriviivoja pohjasta ja takaseinämän ääriviivat ylhäältä.
• Rungon yläosassa on leikattava 15x15 cm: n kokoinen reikä, jonka yläpuolelle on asennettu metallikammio, jossa on reikä savupiippuun. Lisäksi reikä on siirrettävä 10-15 cm: n verran julkisivuun, mikä mahdollistaa polttoaineen täydellisen palamisen.
• Tämän kenttä on hitsattu katon savupiippuun.
• Edelleen, uunin seinämien lisäämiseksi, 15-20 mm korkeat säleiköt hitsataan sen tulppaan.
• Seuraava askel on asentaa tuhka-astian ovi ja polttokammio.
• Tuotteen takana on oltava hitsattu hylly vesisäiliöön. Hyllyn koko riippuu säiliön koosta.

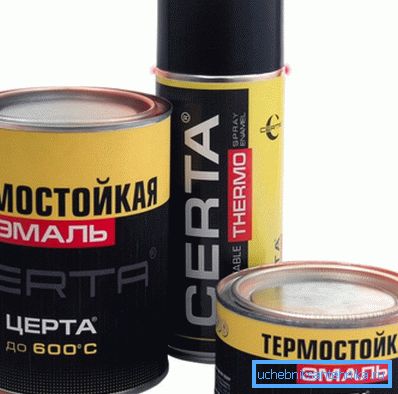

• Työn päätyttyä rakenne on työstettävä hiontapyörällä ruosteen ja mittakaavan poistamiseksi. Tämän menettelyn jälkeen tuote voidaan päällystää lämpöä kestävällä polymeerimaalilla ja kuumentaa maalien paistamiseksi (menettely suoritetaan huoneen ulkopuolella).

Vihje! Ennen työn aloittamista on varmistettava, että kylpyuunin putki on korkealaatuista, ts. ei osoita korroosiota. Tulevan tuotteen laatu riippuu siitä.

Tässä työssä uunien valmistus kylpyyn valmistui. Nyt voit asentaa tuotteen ja käyttää sitä.

johtopäätös

Kun olet tajunnut, miten kylpyuuni saa ulos putkesta, ei todellakaan ole vaikeaa selviytyä tästä tehtävästä. Lisäksi tuote on turvallinen ja riittävän tehokas. Ainoa asia on tehdä kaikki edellä mainitut toimet huolellisesti, rikkomatta teknologiaa (katso myös artikkelin Tikkaat profiiliputkesta: miten tehdä kevyt ja kiinteä rakenne).

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
