Miten itse infrapunasäteilylämmitys tehdään

Nykyaikaiset teknologiset ratkaisut mahdollistavat pohjimmiltaan uusien tapojen löytämisen asuintilojen lämmittämiseen. Viime aikoihin asti keskitetyt tai yksittäiset kattilalämmitysjärjestelmät katsottiin yleisesti saataville. Tekniset innovaatiot ja perinteisten kotitalouksien lämmitysmenetelmien korvaaminen olivat innovatiivisten lämmitysmenetelmien syntyminen, jotka käyttävät lattiaa lämmön kerääntävänä ja lämpö säteilevänä pintana. Tällainen on infrapunasäteilyn teknologia. Kerromme, miten infrapunasäteilylämmitys tehdään omin käsin.

Erityisominaisuudet

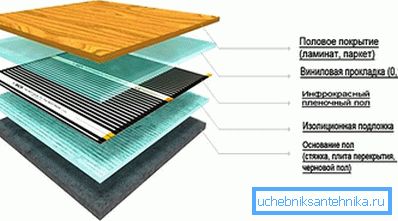

Lämmitys kakku

Ensin tuli vesilattian rakentaminen ja jonkin aikaa - lattialämmityksen sähkökaapeli ja tangot. Ja suhteellisen äskettäin oli olemassa korkean teknologian kehitys IPO-infrapunasäteilylämmittimestä. Tämän mallin lämmityslattiat, seinät tai katot tarjoavat useita etuja:

  • Alhainen verrattuna muihin lämmitysmenetelmiin, energiankulutus 15–55 W / h 1 m: ssä, johtuen rakennuksessa käytetyn hiilimateriaalin korkeasta lämmönjohtavuudesta, lämpötilan säätimen käytöstä, joka luo mukavan lämpötilan ja hiljaisen toiminnan.
  • Korkea luotettavuus johtuu sähköpiirien yhdensuuntaisesta liittämisestä. Kun yksi lämmitysalue palaa, loput toimivat edelleen kunnolla.
  • Voit peittää kalvorakenteen lähes millä tahansa materiaalilla: laminaatilla, puulattialla, matolla, kipsilevyllä tai komposiitilla.
  • Helppo asentaa tasaiselle alustalle, jonka voi tehdä kuka tahansa kotimies, jolla ei ole erityistä ammattitaitoa. Leikkausten puuttuminen, käsienreikien ja urien asettaminen ei edellytä erikoistyökalujen - rei'ittimien ja seinäkeittimien käyttöä.

IPO-materiaali

IPO-materiaali

Lämpökalvoa, jonka paksuus on 0,2–0,4 mm, käytetään lämmityskerroksen asettamiseen. Sitä myydään rullina 50–100 cm leveinä ja enintään 50 m pitkiksi.

Kalvon leikkaaminen mattoihin voidaan tehdä pintaan kiinnitetyillä erikoisleikkauslinjoilla, ja nimitys on kaikille selvää, joten leikkaamisen yhteydessä on vaikea sekoittaa niitä lämpönauhojen kanssa, jotka on ehdottomasti kielletty.

Kalvo koostuu lämmityselementeistä - 1,5 cm leveät nauhat, jotka on yhdistetty hopeapinnoitetuilla kuparirenkailla. Kunkin lämmityselementin sisällä on grafiittiin perustuvaa hiilipitoista hiilipasta, joka sähkövirran kulun aikana säteilee infrapunasäteilyä. Säteilyspektri on ihmisen silmän näkyvän alueen ulkopuolella. Emitterikerros laminoidaan luotettavasti molemmilta puolilta tiheillä, palamattoman polymeerikerroksilla, joiden sulamispiste on 130 ° C. Se välittää ultraviolettivaloa ja suojaa luotettavasti kosteudelta, mekaaniselta häiriöltä tai sähköpiiriltä. Ostetun kalvopinnoitteen pinta-ala valitaan seuraavien perusteiden perusteella:

  • Vähintään 70–80% päälämmityksen lattiapinnasta.
  • 30–40% lämmitys- tai varalämmitysalueesta.

Lämmitysjärjestelmän vaiheittainen asennus ja asennus

Lämmitysjärjestelmän vaiheittainen asennus ja asennus

Päällystys tehdään tasaisesti. Tasoitusta varten käytetään tasoittavia lattiapintoja, joiden sallittu koko on ± 3 mm, tasoa käytetään mittauksiin. Sementti / hiekka-majakka on mahdollista tasoittaa, minkä jälkeen pinta on puhdistettava lialta ja pölyltä.

Seuraavaksi sinun täytyy sijoittaa vesitiivis kerros erikoismateriaaleista tai muovikalvosta, jonka paksuus on 50 mikronia.

Lämpöhäviöiden minimoimiseksi on välttämätöntä asentaa lämmöneristys metalloidusta metalloidusta substraatista, folioidusta polyeteenivaahdosta tai polypropeenikalvosta. Hän sopii heijastavaa puolta ylöspäin. Heijastavan kalvokerroksen kerroksen paksuuden tulisi olla 3-5 mm.

Substraatti lämmin lattian alla

Päällystämätöntä teknistä korkkia käytetään, jos lattiat on peitetty keraamisilla laatoilla.

Leikkaa sitten saksilla IPO halutun pituisiksi mattoiksi ennalta kootun piirustuksen mukaisesti ottaen huomioon, että etäisyys kustakin seinämästä on noin 20 cm. Nauhat tulisi suunnata seinää vasten pistorasiaan, josta virtalähde toimitetaan. Tämän seinän ohella sähköhyppyjä valmistetaan, ja asennetaan myös lämpötila-anturi.

Älä anna työkalujen pudota kalvoon. Jotta IPO: ta ei vahingoiteta, on parempi olla hyökkäämättä mattoja.

Sitten on välttämätöntä kiinnittää liitokset teipillä ja leikattujen kuparikiskojen paikat eristetään bitumiliuskoilla, jotka sisältyvät tuotepakkaukseen.

IR-kalvoteline

Sähköverkon matot on kytketty rinnakkain sähköjohtimilla - neulot, joissa on leikkeitä päissä. Eristys poistetaan johtimista, päätelaitteen varsi asetetaan ja puristetaan ja puristetaan. Aseta kiristin oikein langan kanssa mattojen tapiin. Kiristimen yhden puolen pitäisi mennä IPO: n sisälle, toisen pitäisi olla kuparin väylän ulkopuolella. Pihdit työnnetään molemmille puolille pihdit. Kosketuspaikat eristetään bitumimastiksilla.

Käytettyjen johdinten halkaisija lasketaan rinnakkain kytkettyjen solujen tehonkulutuksen perusteella. Voit tehdä tämän, IPO: n ilmoitettu teho 1 m2 kerrotaan neliöllä. Tämän seurauksena saadaan kokonaisteho, joka jaetaan verkkojännitteellä I = P / U. Erikoistaulukoiden mukaan määritämme hyppääjän poikkileikkauksen halkaisijan nykyisen voimakkuuden suuruudesta. Samoin valitaan syöttökaapelin halkaisija. Esimerkiksi kaikkien 1,5 kW: n matto-solujen liittämiseksi riittää, että kuparilanka on 1,5 mm: n osuudella.

Langan kiinnitysliitäntä

Kalvon alla olevaan lämpöeristävään päällysteeseen tai lattiaan, jonka syvyys on 1-2 cm, asennetaan putki, jossa on lämpötila-anturi. Se kytkeytyy lämpötilansäätimeen. IPO: n syöttöjännite syötetään lämpötila-anturin kautta piirin käytön / sulkemisen aikana.

Asennuksen jälkeen tehdään kokeilujärjestelmäyhteys. Verkkojännite kohdistetaan tuloon ja kaikkien mattojen tasainen lämmitys tarkistetaan. Jos on ongelmia, ne poistetaan tässä vaiheessa. Lämmitysjärjestelmä on käyttövalmis. Nyt voit aloittaa maalipinnoitteen. Näin ollen jopa kylmä parveke tai loggia voidaan lämmetä, mikä luo mukavat olosuhteet näihin huoneisiin.

video

Jotta voisit täydentää infrapunasäteen asettamista koskevia tietoja, tarjoamme sinulle videon katsomisen:

valokuva

IPO-asennuskaaviot

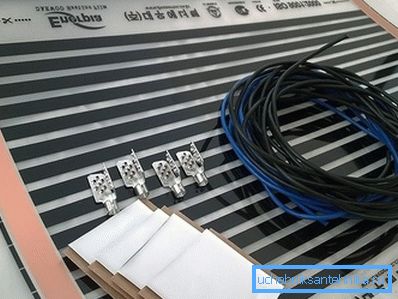

IPO

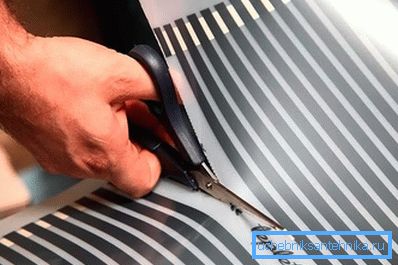

Kalvon leikkaaminen matoille

Lämmitysmattojen asettelu

Lattialämmitys infrapunaelokuva

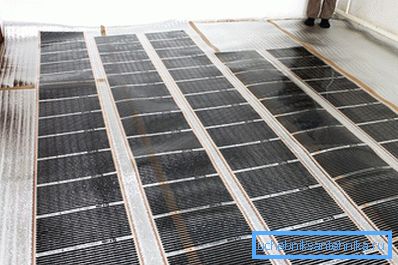

Infrapunakalvon asettelu eristeen päälle

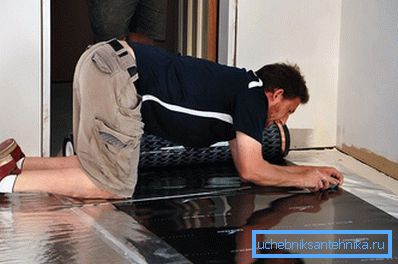

IPO-yhteys

Johdot

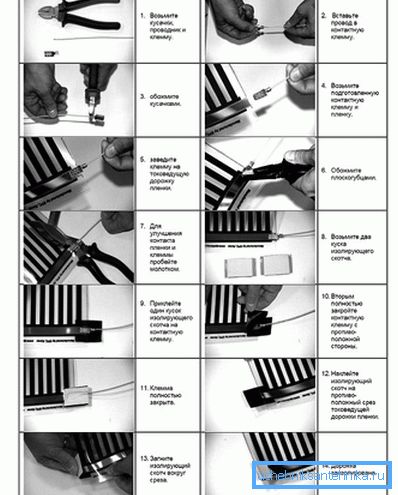

Asennusohjeet IPO

Infrapuna lattia laminaatin alla
