Mitä ovat sähkölämmityskattilat: yleiskatsaus

Aloitetaan siitä, että sähkölämmityskattilat voivat radikaalisti poiketa toisistaan ​​paitsi teknisten parametrien (teho, koko) lisäksi myös toimintaperiaatteella eli lämmönsiirtimen lämmitysmenetelmällä ja sen kuljetuksella.

Kuitenkin mikä tahansa näistä yksiköistä soveltuu erinomaisesti lämmityslaitteeksi joko maalaistalolle tai kerrostalolle, tai keskitetylle kattilamyllylle, joka palvelee useita taloja.

Katsotaanpa, mitä nämä laitteet voivat olla yleisiä, joissa on parasta käyttää niitä, ja myös teemoitettu videoleike annetaan sinulle.

Jäähdytysnesteen lämmitysmenetelmän erot

Lämmityselementti

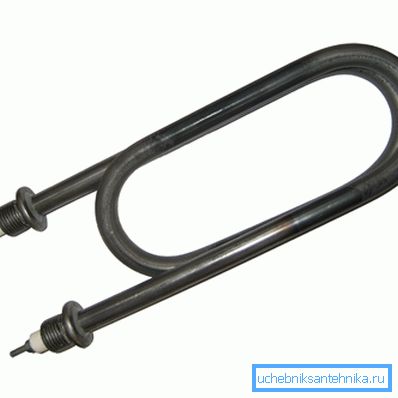

• Yksiköitä, joissa on putkimainen sähkölämmitin tai TEN, kutsutaan - TEN-kattilat ja niissä oleva neste kuumennetaan tällä laitteella. Yleensä tällaiset asennukset ovat melko kompakteja, niillä on erinomainen muotoilu ja ne on asennettu seinään.
• Suurin etu, että sähkökattilalla on kaasua, dieseliä ja kiinteää polttoainetta, on savupiipun puuttuminen. Asia on, että sähköllä ei ole palamistuotteita, joten niitä ei tarvitse ottaa ulkopuolelle. Tämän edun ansiosta voit asentaa yksikön mihin tahansa sopivaan paikkaan huoneeseen ilman, että se on sidottu ulkopuoliseen seinään.

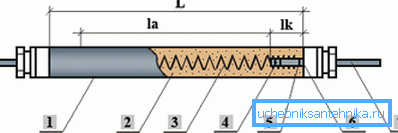

1. Alumiini-, teräs- tai titaanikotelo;
2. Täyteaine (kvartsihiekka);
3. Nichromin spiraali;
4. Kosketussauva täyteaineessa;
5. tiiviste;
6. Eristin (posliini);
7. Kosketinsauvan ulkokappale.

Huom. Yleensä TEN, joka on asennettu seinään asennettaviin sähkökattiloihin lämmitykseen, on siksak-muotoinen. Lisäksi voi olla kaksi ja joskus jopa kolme kappaletta yksikköä kohti (riippuen tehosta ja valmistajan hankkeesta).

elektrodit

• Elektrodilämmityskattila eroaa olennaisesti TENovogosta jäähdytysnesteen lämmitysmenetelmällä (yleensä se on tislattua vettä, jossa on valmistajan suosittelemia muita nesteitä). Sekä nämä että muut yksiköt toimivat muuttuvasta verkosta joko 220V tai 380V (yksivaiheinen ja kaksivaiheinen) - kaikki riippuu tehosta. Molempien hinta on kuitenkin suunnilleen sama, vaikka virrankulutus muuttuu.

• Sähköverkkojemme virran taajuus on 50 Hz jännitteestä riippumatta, ja tämä vaikuttaa suoraan jäähdytysnesteen lämmitykseen. Säiliön elektrodit, joiden läpi neste liikkuvat, muuttavat niiden napaisuutta 50 kertaa sekunnissa ja tämä saa jäähdytysnesteen ionit muuttamaan suunnan samalla taajuudella, eli 50 kertaa sekunnissa. Tämä saa sen lämpenemään.
• Kuten tiedätte, virta kulkee pitkin vähiten vastustuskykyä, mikä tarkoittaa, että sen liike on kahden elektrodin välissä. - Tämä viittaa siihen, että ionisointiprosessi ei ole millään tavalla vaarallista kuluttajalle, se ei yksinkertaisesti sanoisi, että se olisi sähköisesti järkyttynyt. Jos nestettä vuotaa säiliöstä, suljettu piiri elektrodien välillä on rikki, joten koko järjestelmä sammuu, jolloin tällaisissa tilanteissa ei ole tulipalovaara. Tämä on sama kuin helixin rikkoutuessa - piiri avautuu ja laite lakkaa toimimasta.

Mallin yleiskatsaus

Tenovyn mallit

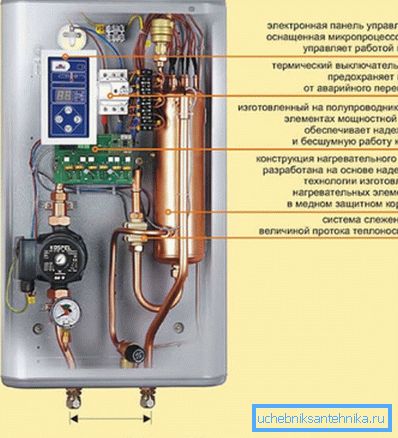

Tällä hetkellä sähkölämmityskattiloita ROMSTAR valmistetaan sekä lämmitys- että elektrodiversioissa, vain toisessa versiossa on pienemmät mitat ja etuliite mini on liitetty nimeen (kerrotaan myös niistä). Tällainen lämmityslaite koostuu metallikotelosta, jossa on sisäänrakennettu lämmönvaihdin, kytkentäelementit ja elektroninen ohjaus- ja suojayksikkö (tehoreleet, lämpötila-anturit, liittimet jne.).

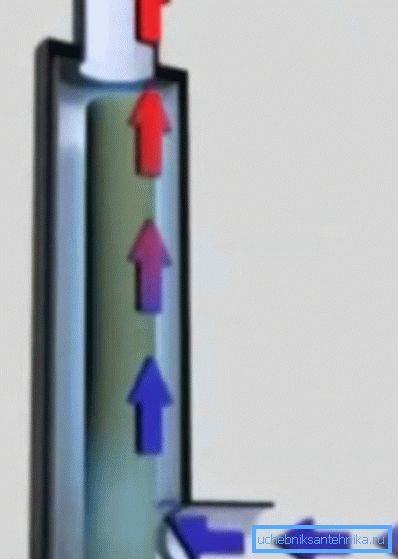

Koko yksikön pääosa on lämmönvaihdin, joka koostuu sähkölämmittimistä tai lämmityselementeistä, jotka on suljettu astiaan, jossa on kaksi liitäntää veden sisääntuloa ja poistoa varten. Ylempi suutin tyhjentää lämmitetyn jäähdytysnesteen lämmityslaitteisiin virtauskytkimen kautta, ja alempi on kytketty paluuputkeen.

Elektroniset säätöventtiilit on suunniteltu analysoimaan ja jatkokäsittelemään tietoja, jotka tulevat antureista eri käyttötavoissa. Kaikki muut kattilan osat ja säätöventtiilit on kiinnitetty kotelon sisään ruuveilla ja ruuveilla.

ROMSTARin lämpötila-alue on alueella 10-85 ° C, mutta jos veden lämpötila nousee 90 ° C: seen, automaattinen katkaisija aktivoituu ja lämmitys pysähtyy. Valmistajan ominaisuudet huomioon ottaen tässä lämmittimissä on luotettavuutta, koska ne on valmistettu uusimmista materiaaleista. Myös parannettu automaatio, joka tekee tällaiset kattilat luotettaviksi ja turvallisiksi.

Huom. Sähkökattilan asennushuoneessa ei saa olla räjähtäviä höyryjä ja kaasuja sekä pölyä, joka voi vaikuttaa kattilan toimintaan.

Erinomainen vaihtoehto kaasulämmitykselle on saksalaiset ELOBLOCK-sähkökattilat - ne ovat luotettavia, ergonomisia ja kompakteja. Tällaisten yksiköiden asentaminen on erittäin helppoa, ne ovat hiljaisia, ja tarvittaessa muutetaan vain tilan asetuksia.

ELOBLOCKin etuja ovat mikroprosessorin ohjaus yhdellä näppäimellä, sisäänrakennettu säästä riippuva säätö, jäätymissuojaus ja mahdollisuus käyttää laitetta lattialämmitysjärjestelmään. Lisäksi kattilaa voidaan ohjata HDO-signaalilla tai alas-kytkimellä, jossa asetusnäyttö näkyy LED-näytössä, epäsuora lämmityskattila voidaan kytkeä järjestelmään.

Ja tietysti tämä on erinomainen kotelosuunnittelu, joka voi harmonisoida lähes minkä tahansa sisustuksen kanssa.

Mallit, jotka toimivat vaihtelevassa 220V / 50 Hz: n verkossa, ovat teholtaan 6 ja 9 kW, ja niitä, jotka tarvitsevat 380 V / 50 Hz, edustavat yksiköt, joiden kapasiteetti on 12, 14, 18, 21, 24 ja 28 kW. Paisuntasäiliön tilavuus on 7 litraa, veden maksimilämpötila on jopa 85 ° C, ja käyttöpaine on 0,8 bar - 3,0 baaria, vaikka on suositeltavaa säilyttää optimaalinen arvo 1,0-2,0 bar.

Laitteen geometriset mitat suhteessa parametreihin korkeus / leveys / syvyys 740x410x330 mm, massa 34 kg.

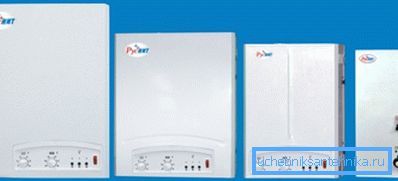

RUSNITin lämmityskattilaa valmistaa saman nimisen venäläisen osakeyhtiön, joka perustettiin Ryazanin Red Banner -laitoksen (tehdas oli aiemmin tehnyt yhteistyötä Roscosmoksen kanssa). Tällä hetkellä yhtiö valmistaa korkealaatuisia lämmitysjärjestelmiä, joissa käytetään ruostumattomasta teräksestä valmistettuja lämmityselementtejä, ja koko laite on valmistettu uusimmista materiaaleista. Todellisten kattiloiden tehokkuus nousee 93%: iin, ja tehokkaimmat mallit pystyvät lämmittämään jopa 1000m: n huoneen².

RUSNIT M

RUSNIT COUNTRY

RUSNIT NM

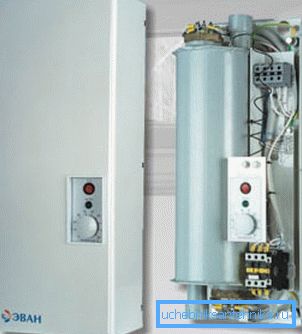

EVAN-kattiloiden osalta standardin lisäksi on olemassa myös sellaisia ​​luokkia kuin Economy, Comfort, Comfort RX, Lux ja Professional - kaikki ne eroavat kustannus- ja teho-ominaisuuksiltaan, mutta yksityiskohtaisemmin pidämme vain Economy- ja Standard-luokkia.

Tällaiset yksiköt on varustettu ruostumattomasta teräksestä valmistetuista lämmityselementeistä, teräskotelosta ja elektronisista ohjausliittimistä, on kaksinkertainen suoja ylikuumenemista, releen kytkentää ja lohkoa lämmitysjärjestelmän kiertovesipumpun liittämiseksi. Käyttöpaine on 0,8-3,0 baaria, suositeltava on 1,0-2,0 bar ja kattilan tehokkuus on 93%.

Economy Class -ominaisuudet

Ominaisuudet luokka Standard

Tietenkin olisi väärin mainita yhdistetyt kaasu-sähkökattilat - tämä on ehkä kaikkein hyödyllisin yhdistelmä kaikista mahdollisista vaihtoehdoista. Ja keskitymme melko suosittuun kaksisuuntaiseen malliin Zhytomyr -3 KS-GV-010 CH / KE-4.5.

Tällaisissa sähkö- ja kaasulämmityskattiloissa on pääsääntöisesti useita liitäntäpisteitä, joiden avulla voit asentaa kaksinkertaisen lämmityspiirin (lattialämmitys - lämpöpatterit) sekä lämmittää kylpyamme tai uima-allas. Kahden polttoainetyypin arsenalissa voit aina valita sinulle parhaiten kannattavan, eikä keskeytä laitteen toimintaa sähkökatkoksen aikana.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 on kaksivaiheinen yksivaiheinen lämmitysyksikkö, jonka teho on 10 kW ja kaasun kulutus ja 4,5 kW sähkönkulutuksella, ja optimaalinen lämmitysalue on 100 m² ja 45 m² vastaavasti.

Tällaisten sähkökaasun lämmityskattiloiden tehokkuus on enintään 95%, mutta vähintään 90%, ja maksimilämpötila on 90 ° C, ja suositeltu tila on 60-80 ° C, kuten mikä tahansa konvektiokaasuyksikkö.

On huomionarvoista, että tällaiset lämmittimet pystyvät työskentelemään samanaikaisesti kahdella energialähteellä, mikä lisää tehoa, ja niiden massa ei ole enempää kuin 54 kg yhden piirin ja enintään 58 kg kaksisuuntaisten vaihtoehtojen osalta.

Elektrodikattilat

Vihje! Elektrodityyppisissä suoravirtauskattiloissa on ehdottomasti kielletty käyttämästä öljytuotteita (öljyä, dieselöljyä jne.) Jäähdytysnesteenä, myös sellaisia ​​nesteitä, joita ei ole suositeltu lämmittimen valmistajalta. Kaikkien hanojen tai sulkuventtiilien asentaminen syöttöputken ja suojaryhmän välille on ehdottomasti kielletty!

Ja nyt, kuten edellä luvattiin, kerrotaan PMSTAR MINI -malleista, joita myydään täydellä teholähteellä ja huoneen termostaatilla ja tietysti käyttöohjeella. Kun asennat lämmityksen omin käsin, sinun on asennettava tällainen kattila tiukasti pystyasentoon virtauksen ääriviivan yläpuolelle. Samalla sitä ei pitäisi nostaa liian korkeaksi.

Nousun poikkileikkaus sekä vaakasuuntaisen muodon poikkileikkaus on vastattava projektia, mutta pystysuoran minimihalkaisija on 25 mm ja enemmän, ja nousuputken korkeus seinään kiinnitetyn kattilan yläpuolella on vähintään 2 m.

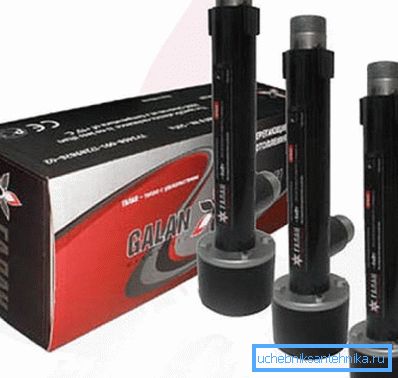

Tällä hetkellä GALAN-yhtiö on käynnistänyt GALAX-elokuva-kattilan, joka on valmistettu seulontatekniikalla ja joka on tullut korvaamaan käytettyjä putkimaisia ​​lämmittimiä.

Valmistajien mukaan tehonkulutus pienenee täällä 25% ja samalla jäähdytysneste itse ei pääse kosketuksiin lämmittimen kanssa ja teho jakautuu tasaisesti koko laitteen runkoon, mikä poistaa nesteen hydraulisen vastuksen. Tämän yksikön laadun konkreettinen arviointi tällä hetkellä ei ole täysin yksinkertainen, koska sitä käytetään suhteellisen hiljattain.

johtopäätös

Valittaessa sähkökattilaa tulee torjua arvioidusta lämmitetystä alueesta ja järjestelmän nesteen määrästä. Myös maalaistaloissa saatat tarvita jännitesäätimen sen tippojen poistamiseksi, jotka ovat erityisen havaittavissa illalla.
