Mitä ilman kerääjiä käytetään lämmitysjärjestelmiin

12-09-2018
Lämmitys

Lämmitysjärjestelmän ilma kykenee häiritsemään sen toimintaa, lisäksi ylimääräinen happi tulee syövyttävien prosessien katalysaattoriksi. Vaikka se ei kuulu niin usein jäähdytysnesteeseen, lisälaitteet sen poistamiseksi eivät ole tarpeettomia. Käytä tässä tapauksessa erityisiä säiliöitä, joissa se on kerätty, ja sitten tuotetaan venttiilillä. Siten lämmityspiiristä ei poisteta pelkästään ylimääräistä ilmaa, vaan myös paine siinä normalisoidaan.

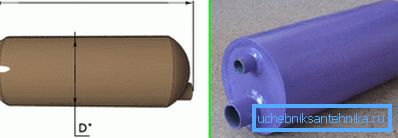

Vastaanottimet ylimääräisten ilmamassojen polttamiseen rakennusten lämmityspiireissä

Suunnitteluominaisuudet

Tyypilliset ilman kerääjien koot ja mallit perustuvat viivojen halkaisijoihin. Harkitse niiden ominaisuuksia ja toimintoja tarkemmin:

muoto
  1. Tuotteissa voi olla tasainen tai elliptinen hitsattu pohja.
  2. Ylhäältä se tehdään kuuroiksi, sen alapuolella hitsataan putkeen jäähdytysnesteen syöttämiseksi ja poistamiseksi sekä putken ilmaa varten.
Suunnittelu ja sijoitusmenetelmä
  1. On pystysuoria ja vaakasuoria rakenteita. Voit liittää ne käsin.
  2. Ne eroavat asennusvaiheessa putkilinjalla:
    • pystysuora asennettu ääriviivan korkeimpaan pisteeseen;
    • vaakasuoraan kiinnitä ääriviivan korkeimpaan vaakasuoraan kohtaan.
    1. Pystytuotteet ovat alueella pienempiä, henkilökunnan on helpompi työskennellä heidän kanssaan.
    2. Vaaka - helpottaa parametrien seurantaa ja painemittareiden sekä muiden niihin sijoitettujen laitteiden huoltoa.
    Pystysuuntainen tuote, jossa on elliptinen hitsattu pohja

    Kertynyt ilma purkautuu manuaalisesti tai automaattisesti. Tuotteiden hinta riippuu monista parametreista, kuten mitoista, ja vaihtelee siten eri rajoissa.

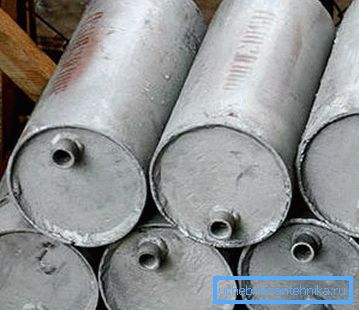

    Kuvassa vaakasuorat säiliöt, joissa on litteät pohjat.

    Ilmanpoistojärjestelmät

    Seuraavassa käsitellään kahta tärkeintä:

    1. Automaattinen järjestelmä on helpompi käyttää, sen käytön aikana ei tarvita vastaanottimen säännöllistä huoltoa. Tällaisissa tuotteissa on asennettu poistoventtiili ja sisäistä hydrostaattista painetta ohjataan.
      Automaattinen paineenalennussäiliö

      Toimintaperiaate liittyy uivan kammiossa olevan uivan tasoon. Kun säiliössä oleva ilma laskee sitä, sen lasketun ajan kuluttua se poistuu poistoventtiilin kanssa avautuvan aukon läpi. Heti kun jäähdytysnesteen paine on tarpeeksi suuri, venttiili sulkeutuu.

    2. Manuaalisen version tulisi sisältää erityisesti laskettu aikataulu, joka säätää venttiilin avaamista ja ilmamassojen vapautumista asuinrakennuksen lämmityspiirin alueella.

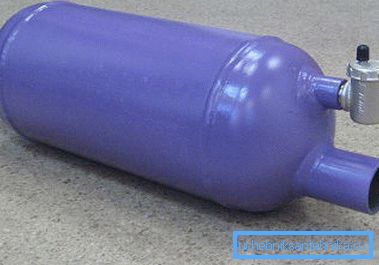

    Tuote, jossa on manuaalinen paineenalennusventtiili

    tyypit

    Ilman keräysastiat ovat:

    1. Virtaus - ne on upotettu putkistoon. Vaaka-asennossa ilma pakotetaan pois veden siirtymisestä vastaanottimen ylempään osaan tahattomasti.Vesi tällaisissa läpimenevissä horisontaalisissa ilman kerääjissä ei koskaan jäätyy, joten opas mahdollistaa näiden tuotteiden asentamisen lämmittämättömiin huoneisiin. Vastaanottimen mitat ylittävät merkittävästi pääputken, jolloin ilma voi keskittyä vastaanottimen yläosaan. (Katso myös artikkeli Electric heating convectors: ominaisuuksia.)

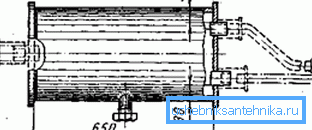

    Lämmitysputkessa olevan virtauksen vaakasuoran vastaanottimen asennuskaavio
    1. Virtaamaton - liitetään putkistoon hanalla, joka purkautuu erikseen. Tässä suunnittelussa ilmakuplat eivät voi joutua sivulle, joka kulkee vain ohi.
    Ero virtaavien ja virtaamattomien vastaanottimien välillä keskenään

    Kaikentyyppiset tuotteet on suunniteltu seuraaviin parametreihin:

    • jäähdytysnesteen käyttölämpötila - enintään 150 С;
    • paine piirissä 0,6 MPa ja 1,2 MPa.

    Ohje: varmista, että turvaventtiilit on asennettu hätäilmanpoistoon.

    Käytä erillisten vastaanottimien lisäksi keskitettyä ilmanpoistoa ilmakanavalla. Tällöin nollaa sen ilmapiirin rakenne, johon pystysuora ilmankeräin on asennettu. Se tuottaa automaattisen ilmamassan vapautumisen paisuntasäiliöön.

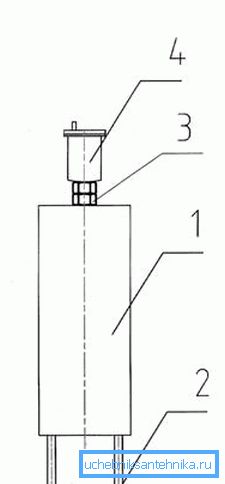

    Vertikaalisen vastaanottimen asennusohjelma

    Lämmitysjärjestelmän ilmanpoiston ominaisuudet

    Valmistettaessa lämmitysjärjestelmää omilla käsillään on tarpeen saada aikaan menetelmä ylimääräisten ilmakuplien poistamiseksi siitä. Siksi suosittelemme ennen laitteiden valintaa harkitsemaan erilaisia ​​vaihtoehtoja jäähdytysnesteen kiertämiseen piirin ympärille. Tämä mahdollistaa optimaalisen paikannuksen ja välttää tekniset virheet tulevaisuudessa.

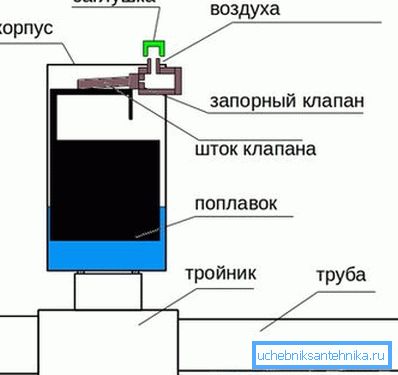

    Automaattinen venttiilin toiminta

    Vastaanottimen sijainti riippuu jäähdytysnesteen kiertojärjestelmästä lämmityspiirissä.

    Se tapahtuu:

    1. Luonnollinen - tässä tapauksessa jäähdytysneste syötetään kulmassa paisuntasäiliöön, jossa kaikki ilmakuplat kerätään.
    2. Pakko, siirtää jäähdytysnestettä piirin ympärille kiertopumpulla. Tällöin ilma on poistettava kauimmista nousuputkista.

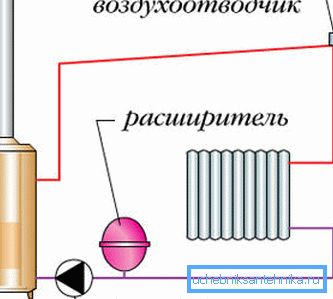

    Automaattisen vastaanottimen sijoittaminen pakotettuun lämmitysjärjestelmään

    Vinkki: laskettaessa putkilämpötilaa ilmajohdon tai tavanomaisen ilmankerääjän kautta.

    johtopäätös

    Ilman kerääjät ovat tärkeitä ja kiinteitä lämmitysjärjestelmän elementtejä. Luotettavuus riippuu niiden asianmukaisesta sijoittamisesta ja varustamisesta valvonta- ja ohjauslaitteilla.

    Siksi rakennuksen lämmityssuunnitelmaa laadittaessa on myös tarpeen tarjota tehokkaita mekanismeja ilmamassojen poistamiseksi, mikä parantaa järjestelmän kiertoa, lämmönsiirtoa ja myös lisää sen käyttöikää. Artikkelissa oleva video auttaa sinua löytämään lisätietoja tästä aiheesta.
