Mikä säteilijä valitsee: lämpöenergian siirron tyyppi,

17-02-2018
Lämmitys

On parempi valita, mikä lämmityspatteri asennetaan taloon tai huoneistoon - kukaan lämpöinsinööri ei voi sanoa varmasti. Tosiasia on, että markkinoilla on monia erilaisia ​​tällaisten laitteiden malleja, ja jokaisella on omat toiminnalliset ominaisuudet.

Ja vielä artikkelissamme yritämme kuvata lämmittimien etuja ja haittoja sekä antaa suosituksia niiden asentamisesta tietyissä olosuhteissa.

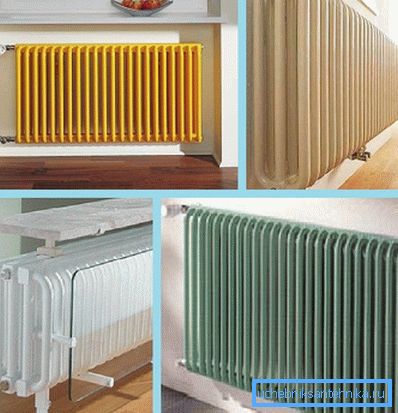

Useita malleja samanaikaisesti yksinkertaistaa ja vaikeuttaa valintaa.

Tuotteiden pääasialliset erot

Lämmönsiirron tyyppi

Analysoimalla markkinoilla olevia laitteita on ymmärrettävä, mitä niiden tärkeimmät erot ovat.

Pääperiaatteena tässä on lämmönsiirron periaate, jonka mukaan lämmityslaitteet on jaettu lämpöpattereihin ja konvektoreihin:

  • Jäähdyttimissä on noin 80-90% säteilyn vuoksi huoneeseen siirtyneen jäähdytysnesteen energiasta. Tämä tarkoittaa sitä, että akun sisäinen ympäristö lämpenee ensin, sitten sen seinät, minkä jälkeen säteilijän pinta säteilee infrapunasäteiltoja, jotka antavat energiaa ympäröivälle ilmassa ja huoneessa oleville esineille.

Kiinnitä huomiota! Tällaisten laitteiden tehokkuus ei ole liian riippuvainen jäähdytysnesteen nopeudesta ja sen lämpötilan ja ympäristön lämpötilan välisestä erosta. Siksi patterit haluavat asentaa järjestelmiin, joissa on luonnollinen kierto.

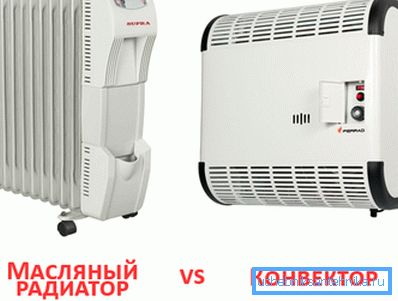

Lämmittimet ja konvektorit eroavat toisistaan
  • Konvektorit säteilevät myös lämpöä, mutta niiden osuus säteilystä on paljon vähemmän - 10–20%.. Suurin osa lämmönsiirrosta tapahtuu konvektiossa - ilmanvaihto lämmönvaihtimen levyjen välillä lämpötilaeron vuoksi. Samanaikaisesti kylmä ilma pääsee akkuun alhaalta, kulkee jäähdytysnesteen lämmittämien evien läpi ja tulee ulos yläosasta, mikä takaa jatkuvan kierton.
  • Yleinen ratkaisu ovat sekalaisia ​​laitteita.. Ne ovat putkisäiliöistä valmistettuja, kuumalla vedellä varustettuja malleja, joiden pinnalle on asennettu lämmönvaihtimen kylkiluut. Tällaiset laitteet tarjoavat tehokkaan lämmityksen lähes kaikissa lämmitysjärjestelmän parametreissa.

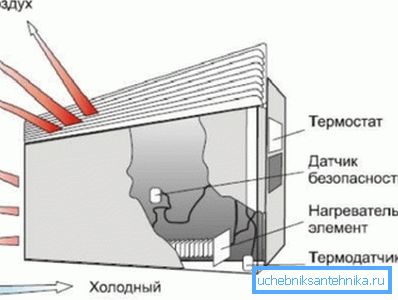

Convector Heat Flow Motion

Käytetty lämmönsiirtäjä

Kun päätät, mikä säteilijä valitaan, sinun on otettava huomioon olemassa olevan lämmitysjärjestelmän erityispiirteet:

  • Jos asennat kattilan, sinun on luonnollisesti hankittava akkuja. Ne toimivat lämmönsiirrolla kuumasta vedestä, joka virtaa lämmityspiirien putkien läpi luonnollisen tai pakotetun verenkierron takia.

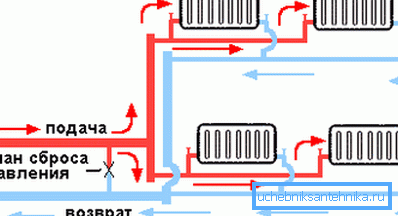

Vesijärjestelmän jäähdytysnesteen virtauskuvio
  • Jos kattilan ja putkien siellä, ainoa ratkaisu olisi käyttää sähkölämmitystä. Sähkökäyttöiset patterit (useimmiten öljynjäähdytysnesteen avulla), konvektorit ja tuulettimen lämmittimet tarjoavat nopean lämmityksen, mutta samalla jäähtyvät hyvin nopeasti, joten optimaalisen mikroklimatilan säilyttämiseksi ainakin joidenkin niistä on aina oltava tilassa,
  • Sähkölämmityksen toteutettavuuteen liittyy toinen näkökohta. Jos meidän on valittava - mikä öljynjäähdytin tai sähkökonvektori asennetaan, meidän on otettava huomioon talomme sähköverkon parametrit. Tosiasia on, että tällaisten laitteiden tehonkulutus on melko korkea (keskimäärin 500 W: sta 3 - 4 kW: iin), joten kaikkien lämmittimien johdotus ei yksinkertaisesti kestä.

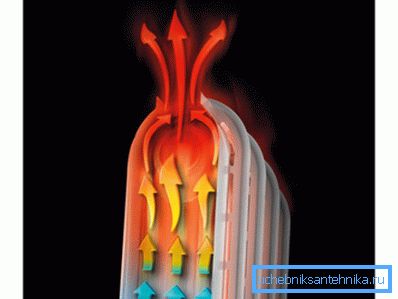

Lämmön virtaus öljynjäähdyttimen sisällä

Sitä ei kuitenkaan tarvitse rajoittaa yhteen vaihtoehtoon. Nykyään yhä useammin harjoitetaan hybridilämmitysjärjestelmiä: syksy-kevätkaudella käytetään öljysäteilijöitä tai puhallinlämmittimiä, ja talvella, kun on tarpeen lämmittää koko ajan, ne siirtyvät kaasu- tai kiinteän polttoaineen kattilasta saataviin vesiparistoihin.

Lopullinen päätös tästä asiasta riippuu teistä ja olla täysin tarkka eri aluetyyppien polttoainekustannuksista. Joskus kalliimpien laitteiden asentaminen on paljon kannattavampaa, mutta samalla kompensoi kustannukset säästämällä lämmönsiirtäjiä.

Valintavaihtoehdot

materiaali

Lämmittimien käsitteen lisäksi käsikirjassa suositellaan myös kiinnittämään huomiota siihen materiaaliin, josta nämä rakenteet tehdään. Tuotteiden lämpöparametrit riippuvat suurelta osin tästä.

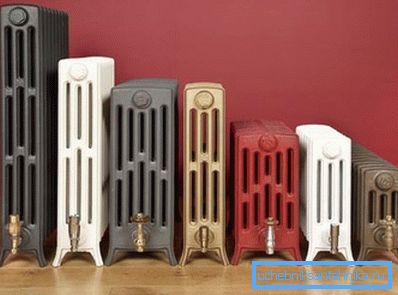

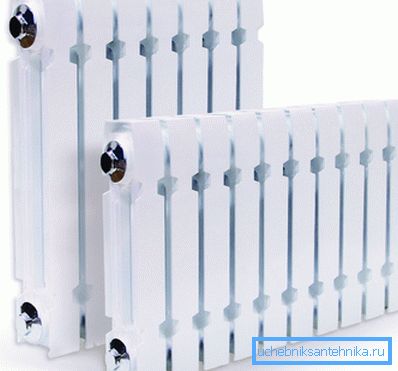

Valurautatuotteet

Alla on taulukko, jossa voit vertailla eri materiaalien paristoja:

Lämmittimien tyyppi makeiset haittoja
Valurauta
  • Korroosionkestävyys.
  • Korkeapaine.
  • Lämmön pitkäaikainen säilyminen.
  • Kohtuullinen hinta.
  • Matala lämpö.
  • Merkittävä paino, vaikea asentaa.
  • Taipumus halkeiluun, kun osuma tapahtuu.
  • Hidas lämmitys.
teräs
  • Hyvä lämmöntuotto.
  • Nopea lämmitys.
  • Kompakti koko.
  • Syövyttävä taipumus.
  • Nopea jäähdytys jäähdytysnesteen virtauksen päättyessä.
alumiini
  • Korkea lämmönsiirron taso.
  • Kevyt
  • Houkutteleva ulkonäkö.
  • Ristiriitojen murtumisriski, jol- loin voimakas paineen nousu.
  • Korroosio kosketuksessa alkalisen väliaineen kanssa.
bimetallic
  • Hyvä termolyysi tarjoaa lämmitystehokkuuden.
  • Painehäviö.
  • Turvallisuusmarginaali ja luotettavuus.
  • Moderni muotoilu.
  • Korkeat kustannukset
  • Suhteellisen pieni valikoima.

Käyttöpaine

Toinen tärkeä parametri, jota tulisi harkita lämpöpatterien valinnassa, on järjestelmän käyttöpaine. Ja jos tämä ei ole niin merkityksellinen yksityisen talon lämmitysverkon rekonstruoimisessa, niin yleisissä verkoissa on tarpeen ottaa huomioon tällainen menettely kuin painetestaus - lyhyen aikavälin paineen nousu verkon vuotojen havaitsemiseksi.

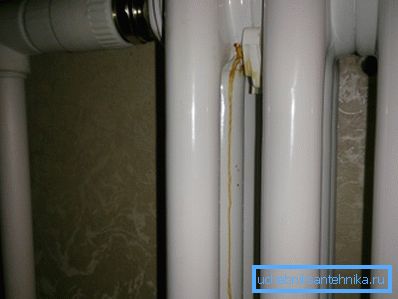

Painehäviön aiheuttama vuoto

Jos aiot asentaa lämpöpatterit omakätisesti monikerroksisen rakennuksen huoneistoon, sinun on pidettävä mielessä, että eri materiaaleista valmistetut tuotteet kestävät eri maksimipaineita:

  • Valurauta - jopa 16 ilmakehää.
  • Teräs - jopa 10 ilmakehää.
  • Alumiini - jopa 16 ilmakehää.
  • Bimetalli - jopa 35 ilmakehää.

Näillä numeroilla sinun täytyy navigoida, valitsemalla laitteet yleisen talon järjestelmän parametrien mukaisesti.

teho

Tärkein tekijä, joka määrittää, kuinka tehokkaasti laite toimii, on akun teho. Tämä tarkoittaa, että huoneen lämmittämiseen tarvitaan tietty määrä säteilijöitä, muuten lämmönvaihto ei yksinkertaisesti tapahdu halutulla tehokkuudella, ja huone on kylmä.

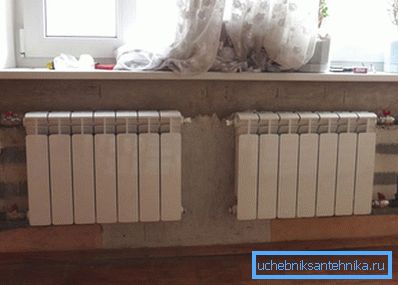

Mitä suurempi huone on, sitä enemmän tarvitaan paristoja

Päätettäessä, mitkä alumiinipatterit valitaan asennettavaksi huoneeseen (sama koskee teräs-, rauta- ja bimetallimalleja), sinun on tiedettävä:

  1. Laitteen itse lämmönsiirto (tai erillisen osan lämmönsiirto).
  2. Huoneen tarve on lämmin.

Ensimmäinen parametri on tuotteen vakioominaisuus, koska se on yleensä ilmoitettu joko passissa tai valmistajan verkkosivuilla.

Lämmityksen tarve lasketaan laskennalla:

  • Aluksi määritä huoneen tilavuus kerrottamalla pinta-ala korkeudella.
  • Sitten kerrotaan saatu luku 41 W: lla (normatiivinen kerroin Venäjän federaation alueille, jotka sijaitsevat lauhkealla alueella).
  • Joissakin tapauksissa tulokseen on lisättävä korjauskerroin, joka kompensoi lämpöhäviöitä. Useimmiten jokaisen ikkunan osalta 100 wattia, etuovelle 200-300 wattia.

Kiinnitä huomiota! Jos aiot sulkea lämpöpatterit näytöillä, niiden lämmönsiirto laskee 20-25%, mikä on myös otettava huomioon.

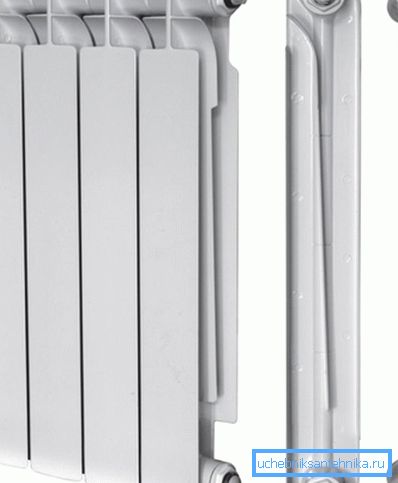

Oikeiden osien lukumäärän tuntemisen ansiosta laite on helppo noutaa optimaalisella lämmönsiirrolla

Tämän seurauksena saamme numeron, joka luonnehtii huoneen kulutuksen määrän aikayksikköä kohti. Jaamme tämän numeron jäähdyttimen osan tai lämmityspaneelin lämmöntuotannosta, ja saamme tarvitsemamme lämmityselementtien määrän.

Samalla asiantuntijat suosittelevat laskennan tekemistä pienellä marginaalilla. Tässä tapauksessa lämpöpatterit eivät edes äärimmäisessä kylmässä toimi tehon rajalla, jolla on myönteinen vaikutus koko järjestelmän resurssiin.

mitat

Lopuksi, kun valitset laitteen asennettavaksi huoneeseen, meidän on määritettävä sen koko. On erittäin tärkeää, että lämmityspatteri on asennettu oikein - sitten lähes kaikki kulutettu energia ohjataan ilman lämmitykseen.

Koko riippuu suurelta osin siitä, mihin akku asennetaan.

Jos jäähdytin asennetaan vain seinälle, ei ole erityisiä rajoituksia - jos vain se soveltuu enemmän tai vähemmän sisätilaan eikä häiritse kulkua.

Mutta kun asennat ikkunalaudan alle tai niissä, sinun on harkittava seuraavia asioita:

  • Ensinnäkin optimaalisen akun leveyden tulisi olla 50-75% ikkunan aukon leveydestä.
  • Toiseksi, jäähdyttimen sivuseinien ja kapealla olevien rinteiden välillä tulisi olla vähintään 100-150 mm vapaata tilaa.
  • Etäisyys akun alareunasta lattiaan on 100 - 160 mm.
  • Yläreunan ja kynnyksen välinen rako on 120 - 160 mm.
  • Jäähdyttimen irrottaminen seinästä - 20 - 60 mm.

Kiinnitä huomiota! Jos ikkunalaudat tukkivat akun kokonaan, ikkunalaudalle on tehtävä tuuletusreiät, muuten lämmin ilma ei putoa lasiin, ja kylmänä vuodenaikana alue muuttuu aktiivisen lauhteen muodostumispaikaksi.

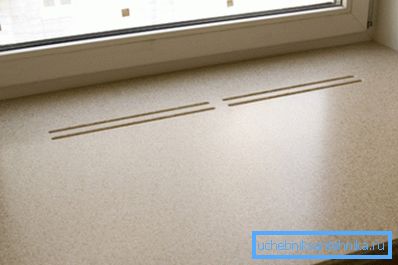

Kuva tuuletusaukoista lämpimälle ilmalle

Kaikkia näitä rajoituksia sovellettaessa saamme akun maksimikoon, joka voidaan asentaa valittuun kohtaan.

johtopäätös

On melko helppoa selvittää, mikä jäähdytin on parempi valita tässä tai tässä tilanteessa. Silti sinun on otettava huomioon useita tekijöitä, joten tarkempaan tutkimukseen valinnan vivahteista suosittelemme, että tarkastelet tämän artikkelin informatiivista videota.
