Mikä on lämmitysjärjestelmän rakenne: hienovaraisuudet

Monikerroksisissa ja yksikerroksisissa teollisuus-, teollisuus-, julkisissa ja asuinrakennuksissa lämmitysjärjestelmät voivat vaihdella suuresti jakelussaan ja tehokkuudessaan.

Joten tällaiset järjestelmät voivat olla:

• avoin ja suljettu;
• riippuvainen ja riippumaton;
• yksiputki ja kaksiputki.

Tämä voi vaikuttaa suuresti lopputulokseen, kun huone lämmitetään. Seuraavaksi kiinnitämme huomiota tällaisiin eroihin, arvioimme niiden edut ja haitat sekä näytämme teille myös videoleikkeen.

avoin

Toimintaperiaate

Huom. Suljetun järjestelmän avoimen järjestelmän pääpiirre on avoin laajennussäiliö, josta vesi haihtuu. Lisäksi tällaiset ääriviivat ovat riippumattomia.

Avoimet lämmitysjärjestelmät ovat riippumattomia, koska jäähdytysneste kiertää piirin ympäri luonnollisen paineen seurauksena ilman kiertopumppua. Pääsääntöisesti tällaisissa tilanteissa lämmitininä voidaan käyttää kiinteitä polttoaineita käyttäviä kattiloita, mukaan lukien kaasugeneraattorit, sekä uunit ja tulisijat, joissa on vesivaippa.

Piirien lukumäärällä järjestelmä voi olla sekä yksiputkinen että kaksiputki, mutta on tarpeen seurata kaltevuutta asennettaessa 0,01% alkuperäisestä jäähdytysnesteen syöttöpisteestä. Koska tällaisten laskelmien tekeminen on melko vaikeaa, voidaan edetä 8-10 mm: n kaltevuuden laskennasta metriä kohti.

Tällaisen ääriviivan normaalitoiminnassa paisuntasäiliön on sijaittava vaakasuoran jäähdytysnesteen syöttöputken yläpuolella pilaripaineen luomiseksi. Toisin sanoen kuumaa vettä kattilasta laajennuksen aikana tulee piiriin.

Mutta kun paine ylittää normin, se pudotetaan yksinkertaisesti paisuntasäiliöön ja kun jäähdytysneste jäähtyy, kolonnin paineen seurauksena se palaa takaisin piiriin. Tällaiset kontit yksityiskodeissa ovat pääsääntöisesti asennettu ullakolle.

Vesikierto tällaisissa järjestelmissä on melko hidas, mutta tämä mahdollistaa putkien tasaisen lämmityksen, jonka halkaisija on tällöin vähintään 40 mm. Tästä syystä tällaiset ääriviivat ovat useimmiten terästä, vaikka ne voivat olla myös polypropeenia.

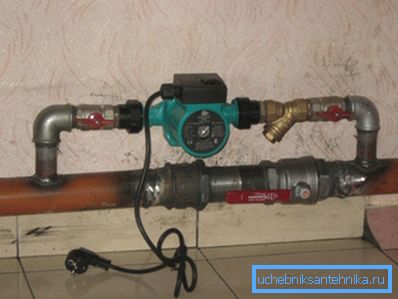

Ohje ei kuitenkaan häiritse lainkaan apupumpun asennusta riippumattomaan avoimeen järjestelmään tehokkuuden lisäämiseksi. Kuten pääkuvassa näkyy pääputkessa, pumpun iskun välissä on sulkuventtiili.

Se on tukossa ja vesi alkaa liikkua kiertovesipumpun läpi, ja kun hätävalon katkaisu tapahtuu, pääputki avautuu ja iskun päällekkäisyys. Jäähdytysnesteen kiertonopeuden lisääminen vaikuttaa merkittävästi tilan lämmityksen tehokkuuteen.

edut

• Yhden putken tai kahden putken avoimen tyyppisen järjestelmän tärkein etu on sen täydellinen riippumattomuus kolmannen osapuolen energialähteistä. (Sähköjohdot, diesel- tai kaasuttimen sähkögeneraattori).
• Avointen järjestelmien asennus ei vaadi erityistä tietoa, lisenssiä tai pääsyä kaasu- tai sähkökattilan asennuksessa ja liittämisessä.
• Kiinteät polttoaineen kattilat tai uunit ovat yleensä vaatimattomia polttoaineen käytössä - Kivihiilen ja polttopuun lisäksi se voi olla mikä tahansa orgaaninen aine kuivassa tilassa.

puutteet

• Paisuntasäiliön vesi voi jäätyä, joten se on lämmitettävä, mutta pakkasnestettä on lisättävä, jotta neste ei jäätyisi.
• Kun näihin paikkoihin muodostetaan ilmapistokkeita, putket käyvät läpi korroosion, koska luonnollinen paine ei kykene työntämään ilmaa. Pistokkeiden poistamiseksi sinun on pumpattava vesi piiriin, kunnes kaikki ilma on poistunut.
• Matala tehokkuus.

suljettu

Toimintaperiaate

Huom. Suljetut lämmitysjärjestelmät ovat riippuvaisia, joten jäähdytysnesteen kierto on mahdollista vain kiertovesipumpun avulla, joka toimii sähköllä, joten se riippuu kolmannen osapuolen energialähteestä (sähköjohdot, diesel- tai kaasuttimen generaattori).

Suljetut järjestelmät toimivat useimmissa tapauksissa kaasu-, sähkö-, diesel- ja kiinteän polttoaineen lämmityskattiloissa ja ovat suoraan riippuvaisia ​​sähköstä. Huolimatta siitä, millaista polttoainetta kattilan itse toimii - kiertovesipumppu toimii yksinomaan sähkön avulla.

Tällaiset järjestelmät ovat kuitenkin saaneet yleisen hyväksynnän ja suosion korkean tehokkuuden ja luotettavuuden sekä automaattisen valvontamenetelmän ansiosta - hätätilanteissa voimansiirtolinjalla diesel- tai kaasuttimen generaattori voi olla sähkön lähde.

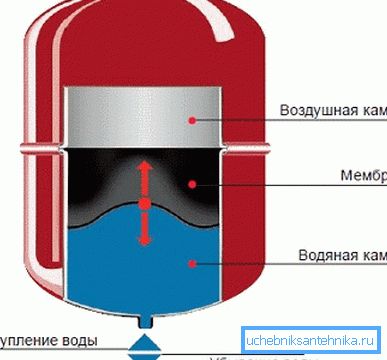

Tällainen järjestelmä toimii ilmanpoiston periaatteella tai tuetun paineen automaattisella säätelyllä käyttämällä erityistä hermeettisesti suljettua paisuntasäiliötä. Tämä kapasiteetti koostuu kahdesta sektorista, jotka on erotettu lämmönkestävästä kumista valmistetulla kalvolla.

Yhdessä osastossa on ilmaa tai typpeä (jos injektio on tehnyt valmistaja) ja toisessa osastossa jäähdytysneste virtaa turvaventtiilin läpi, jos sen paine ylittää ennalta määrätyn kynnyksen. Kun jäähdytysneste jäähtyy, paine järjestelmässä putoaa ja kaasu puristaa siellä varastoitua nestettä säiliöstä takaisin piiriin.

edut

• Tällaisissa järjestelmissä oleva paisuntasäiliö voidaan asentaa missä tahansa (lämmityspiirin ylä- tai alapuolella) - joka tapauksessa sähköpumppu on vastuussa nesteen kiertämisestä.
• Jäähdytysnesteen tilavuutta järjestelmässä ei tarvitse säätää (automaattisesti säädetty).
• Jäähdytys voidaan käyttää järjestelmän sulatuksen mahdollisuuden palauttamiseen.
• Piirin lämmittämiseksi voit käyttää varmuuskattiloita, esimerkiksi pääkaasukattilan lisäksi toisen kiinteän tai sähköisen yksikön asentamiseen. Kaikki nämä lämmittimet voivat toimia myös ryhmänä.
• Kaikki järjestelmän parametrit säädetään automaattisesti, joten se voidaan jättää ilman valvontaa pitkäksi aikaa asettamalla tarvittava tila.

puutteet

• Tällaisilla järjestelmillä on korkeammat kustannukset asennuksesta ja laitteista.
• Riippuvuus sähköstä.

Kaksoispiiri

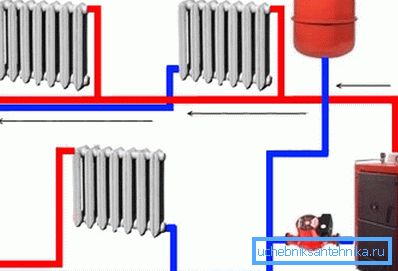

Lämmitysjärjestelmien kaksiputkisia kytkentäkaavioita voidaan tällä hetkellä kutsua yleisimmäksi yksityiselle sektorille, koska ne mahdollistavat lämpöpatterien tasaisen lämpötilan ylläpidon koko talossa. Kunkin yksittäisen laitteen säätö tapahtuu termostaatin tai tavanomaisen venttiilin avulla, mikä vähentää jäähdytysnesteen virtausta akkuun.

Kaksiputkisen lämmityspiirin ydin on seuraava:

• lämmitin lämmittimestä tulee syöttöputkeen;
• jos ne sijoitetaan vuorotellen säteilijöille;
• ja sen jälkeen, kun neste on kulkenut laitteen osien läpi, se menee jo paluuputkeen, jonka läpi se syötetään takaisin kattilaan.

Tällaisissa tapauksissa paisuntasäiliö voi olla joko avoin tai suljettu - kaikki riippuu järjestelmän tyypistä.

Kaksiputkijärjestelmän suuri etu on, että jäähdytysnestettä ei käytännössä jäähdytetä koko virtauksen ajan. Toisin sanoen sen lämpötila pysyy samana koko putken pituuden ajan, koska jäähdytetty neste tulee täysin eri putkeen.

Syöttö on renkaan päällä viimeisellä jäähdyttimellä, jossa se voi palata joko saman putken tai akun kautta, joka käytännössä ei ole eroa - se riippuu vain asennuksen helppoudesta.

Yhden putken muoto

Lämmitysjärjestelmän yhden putken asennusjärjestelmät ovat vähemmän tehokkaita, mutta ne ovat paljon halvempia. Näin ollen ne löytyvät usein Neuvostoliiton korkealuokkaisista rakennuksista.

Tässä tapauksessa jäähdytysnesteen virtaus voidaan suorittaa täällä joko alhaalta tai ylhäältä päin, esimerkiksi lähes kaikilla Hruštšovin taloilla (suurin määrä Neuvostoliiton ajan rakennuksia) on huippuvirtaus, mutta brezhnevkassa voit usein löytää jäähdytysnesteen virtauksen alhaalta ylöspäin. Useimmiten alhaisemmalla tarjonnalla varustetuissa taloissa, kuten käytännössä käy ilmi, lämmityksessä on ongelmia.

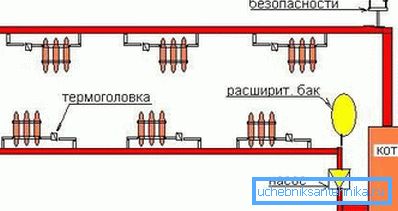

Yksiputkijärjestelmän ydin on hyvin yksinkertainen ja se koostuu seuraavista: CHP-laitoksesta, keskikattilasta, lämmönjakelupisteestä (TP) tai kattilasta kuumaa jäähdytysnestettä syötetään, joka vuorotellen jaetaan säteilijöille.

Ainoastaan ​​sen jälkeen, kun jäähdytysneste on kulkenut osien läpi, se ei johdu paluuputkeen, vaan menee samaan paikkaan, josta se tuli. On käynyt ilmi, että mitä kauemmin jäähdytin on syötteen alusta sen sarjanumeron mukaan, sitä kylmempi se on jäähdytysneste.

Ihanteellinen vaihtoehto yhden silmukan järjestelmälle on kolme tai neljä lämpöpatteria putkea kohti - enemmän lämpöhäviöitä tulee konkreettisiksi. Lämpöenergian häviämisen vähentämiseksi säteilijän eteen on asennettu ohitus - putkisilta, jonka kautta osa kuumasta nesteestä palaa ilman, että se joutuu akun osaan. Tämä on mahdollista osion eron vuoksi (ohitus on ohuempi kuin pää).

johtopäätös

Voit (jos sinulla on tiettyjä taitoja) kerätä omalla kädelläsi mitään edellä mainituista lämmitysjärjestelmistä. Tärkeintä on, että kattilan ja lämmityslaitteiden teho lasketaan oikein koko lämmitetylle alueelle.
