Mikä on keskimmäinen etäisyys lämpöpattereissa: bimetalli-,

Jäähdyttimen otsakkeiden välinen etäisyys on yksi tärkeimmistä teknisistä ominaisuuksista, joihin tuotteen mitat riippuvat. Mitat vaikuttavat asennuskykyyn, varsinkin jos akku on tarkoitus sijoittaa kapealle tai ikkunan alle. Tuotteen oikea koko ei riko normaaleja lämmönsiirtoon vaikuttavia perusstandardeja.

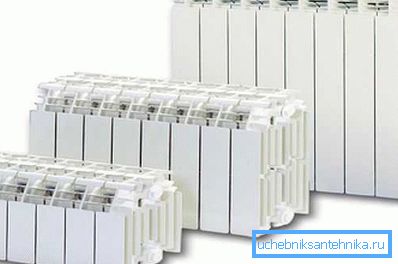

Lämmittimet eri korkeuksilla

Yleiskatsaus säteilijöiden tyyppeihin ja niiden mittoihin

Lämpöpattereita on useita pääryhmiä, jotka poikkeavat toisistaan:

  1. poikkileikkaus-.
  2. paneeli terästä ja bimetallia.
  3. konvektion.
  4. Kirjoittajan mallit, räätälöidyt, joilla ei ole vastaavia muotoja, mutta jotka suorittavat tehtävänsä.

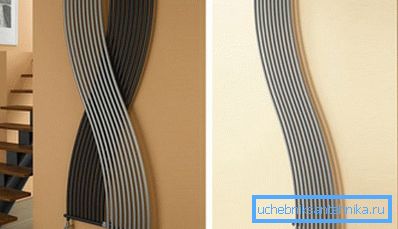

Kuvassa - alkuperäinen lämmitin

Käytetty materiaali ja lämmityslaitteiden suunnitteluominaisuudet määräävät:

  • vedenpitävyys;
  • korroosio;
  • likaantuminen ja skaalaus;
  • lämmönsiirron intensiteetti ja muut onnistumisen osat.

Koon osalta ylemmän ja alemman kollektorin välinen korkeusero (keskipiste) vaikuttaa kykyyn asentaa lämmitin. Useimmiten ne asennetaan ikkunoiden alapuolelle, jos ikkunan aukko on riittävän suuri, niin korkea akku ei yksinkertaisesti sovi.

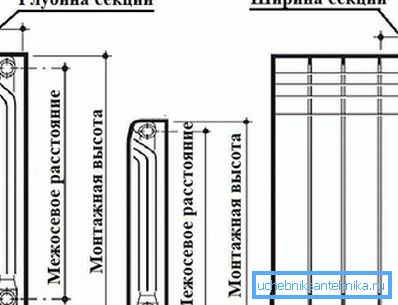

Kaavio näyttää keskipisteen

Tämä parametri on erityisen tärkeä järjestelmissä, joissa on luonnollinen kierto. Tosiasia on, että paine järjestelmässä syntyy siitä, että akun ja kattilan vesihuollossa on korkeusero, sitä enemmän tämä arvo on, sitä suurempi on putkien luonnollinen paine.

Kiinnitä huomiota! Esimerkiksi 250 mm: n lämpöpatterien keski- etäisyys on järkevää valita vain hyvin alhaisissa ikkunalaudoissa. Tässä tapauksessa voit asentaa akun jopa 50-60 cm: n ikkunalaudan korkeuden alle.

Esimerkki akusta huoneissa, joissa on suuret ikkunat.

Paneelilämmittimet on hitsattu käämijäähdytteellä kahden kylkilevyn väliin, joiden väli on enintään 1 cm. Tämä pinta lisää lämmitetyn pinnan pinta-alaa ja sen lämmönsiirtoa - säteilyä ja konvektiota. Vähäinen kapasiteetti edistää nopeaa lämmönsiirtoa - tehokkuus nousee 75%: iin, mutta myös jäähtyy nopeasti.

Paneelituotteiden puute on:

  • niiden haavoittuvuus veden vasaralle, mikä tekee niistä sopimattomia käytettäväksi keskuslämmitysjärjestelmissä;
  • syövyttää happamasta vedestä;
  • on mahdotonta tyhjentää vettä pitkään saman korroosion vuoksi, mutta jo koskettaa happea.

Poikkileikkausparistot ovat hyviä mahdollisuuksia niiden rakentaviin muutoksiin - tehonvaihtojen tai korjausten osien lukumäärän kasvu / väheneminen. Bimetallilaitteet korvasivat perinteisen herkän, mutta kestävän valuraudan, jolla oli korkea inertiteetti.

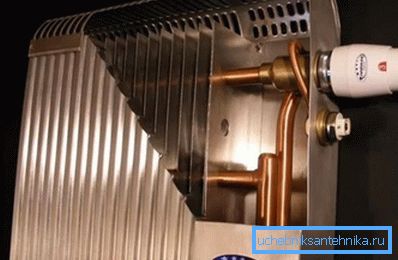

Kuvassa - laite bimetallicheskogo lämmitin

Niissä jäähdytysneste kulkee teräsputkien läpi, joissa on korkea lämmönjohtavuus.

Bimetalliakku on kahden edun suoritusmuoto yhdessä tuotteessa, nimittäin:

  • teräs kestää epävakaa painetta ja aggressiivista ympäristöä;
  • Alumiini reagoi välittömästi lämpötilan muutoksiin.

Kiinnitä huomiota! Puutteista voimme huomata vain kustannukset. Bimetallilämmittimen hinta voi olla 2-3 kertaa suurempi kuin valuraudan tai teräksen hinta.

Kaksimetallisia paristoja valittaessa on otettava huomioon pystysuorien ja vaakasuuntaisten kanavien halkaisija eikä vain keskipiste. Mitä tulee mittoihin, suosituimpia voidaan pitää malleina, joiden ero nippa-reikien välillä on 500 mm (lämmittimen kokonaiskorkeus on 570 mm).

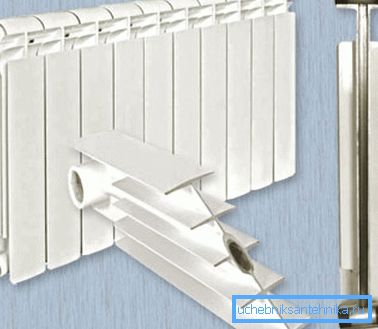

Kuva näyttää vaaka- ja pystysuuntaiset kanavat, jos jäähdytysnesteen laatu on huono, niiden ei pitäisi olla liian kapeita.

Mutta tyhjiöakuissa käsite "keskipiste" ei yksinkertaisesti ole olemassa. Tosiasia on, että ne käyttävät vain yhtä virtausputkea, jonka läpi jäähdytysneste kiertää, ja pinnan tasainen lämmitys saavutetaan kiehuvan nesteen haihduttamalla.

Putkimaiset paristot - rekistereitä, erinomaisia ​​poikkileikkauksia ja monipuolisia muotoja. Vuotojen puuttuminen liitoksista varmistetaan hitsaamalla palaset, ne kestävät jopa 15 atm: n käyttöpaineen., Mutta ohuet seinät eivät pidä veden vasaraa huonosti. Rekisterit voivat tehdä omia käsiään valitsemalla mielivaltaisen pituuden putkien välillä.

Lue lisää jäähdyttimen mitoista

Lämmityslaitteiden teknisissä asiakirjoissa on lämpötehon lisäksi ilmoitettava sekä mitat että keskipiste. Lämmittimien mitat voivat vaihdella tyypistä ja valmistajasta riippuen.

Bimetalliset lämpöpatterit

Kaikkien akkujen koosta keräilijöiden välinen etäisyys voidaan pitää ratkaisevana - siitä riippuu tuotteen koko. Ja jos poikkileikkauslaitteiden pituus voi vaihdella, korkeus voi olla kompastuskivi. Tämä parametri on merkitty numerolla mallin nimen jälkeen, esimerkiksi ALUX 200. Alumiinisäteilijöiden keskimääräinen etäisyys on 350 ja 500 mm, mutta tämä luku voi vaihdella välillä 200 - 800 mm.

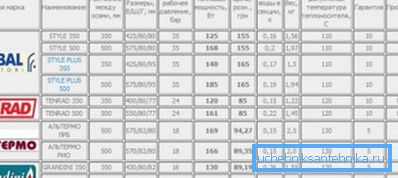

Suosittujen valmistajien lämmityslaitteiden ominaisuudet

Esimerkiksi italialaisissa leikkausmalleissa ALUX 200, jonka korkeus on sama kuin 245 mm ja syvyys 100 mm, kukin osa on 80 mm pitkä ja teho 92 W. Suurin pituus on 1280 mm (16 osaa) ja teho 1472 wattia. ALUX 350 -mallissa, jonka korkeus on 395 mm, on samat mitat ja kappalemäärä, jonka teho on 138 W, ALUX 500: n korkeus on 545 mm ja teho-osa 179 W.

Bimetalliparistojen vakiokoko vaihtelee keskipisteistä 200 - 500 mm. Laitteen korkeus voi kuitenkin vaihdella hieman valmistajan mukaan. Jos tämä parametri on esimerkiksi 500 mm, Rifar Monolitin korkeus on 577 mm ja Germanium Neo -mallin korkeus 560 mm.

Bimetalliradiaattoreita, joiden keskipiste on 450 mm, ei ole saatavilla. Joten on välttämätöntä saada lämmitin lähimpään kokoon.

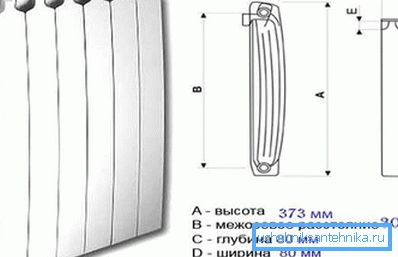

Bimetallilämmittimen perusmitat

Kiinnitä huomiota! Jos putkien korkeus ei vastaa keskimmäistä etäisyyttä, voit aina vähentää tai laimentaa niitä. On tärkeää, että siirtymä on tasainen eikä 90 ° kulmassa.

Kahden horisontaalisen putken lisäksi bimetallilämmittimen rakenne tarjoaa myös ohuempia pystysuuntaisia ​​teräsputkia, joiden läpi jäähdytysneste kiertää. Mutta matalissa malleissa ne eivät ehkä ole. Esimerkiksi kun lämmityslaitteen korkeus on noin 20 cm, se lämpenee täydellisesti kahdesta vaakasuorasta putkesta.

Alhaisessa lämmittimessä ei tarvita pystyputkia.

Valurauta-patterit

Tällaisia ​​malleja pidetään klassikoina ja niitä on käytetty yli 150 vuotta, tietysti ulkonäkö on muuttunut merkittävästi, mutta itse ajatus säilyy samana. Tämän tyyppinen akku vapautti jopa erillisen standardin - GOST 8690-94.

Tämän asiakirjan mukaan nänninreikien välinen etäisyys on 300 - 800 mm, ja laitteen kokonaiskorkeus on 400 - 900 mm.

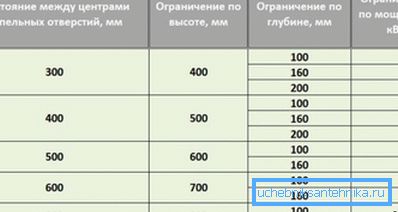

Valuraudan lämmityslaitteiden mitat

Tällaisten lämmityslaitteiden lajikkeiden osalta tuotetaan malleja, joissa on 1, 2 ja 3 kanavaa, ja osien muoto voi myös vaihdella. Jotta akkua valittaessa ei olisi sekaannusta, tiedä vain merkintälaitteen ominaisuudet.

GOST 8690-94: n mukaan tällaiset patteriparametrit on merkitty merkinnällä seuraavasti:

  • sen syvyys;
  • nippien reikien keskiakseleiden välinen etäisyys;
  • Koska lämmitysjärjestelmän paine on merkittävä, myös merkintään merkitään maksimipaine.

Kiinnitä huomiota! Valurauta on hauras materiaali, joten se ei siedä hydraulisia iskuja. Jos tällaiset ilmiöt eivät ole harvinaisia ​​lämmitysjärjestelmässä, on parempi kieltäytyä valurautaparistoista ja valita teräs- tai bimetallikomponentti.

  • osoittaa osien lukumäärän ja käytetyn standardin.

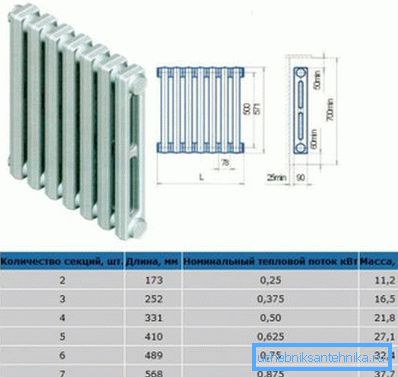

Klassisen valuraudan akun ominaisuudet

Jos haluat valita lämmityspatterin 450 etäisyyden, voit valita pariston, jonka arvo on lähinnä 400 mm, ja pienentää putkea hieman. Standardissa ei säädetä 450 mm: n välisten lämmityslaitteiden vapauttamisesta nippa-reikien välillä.

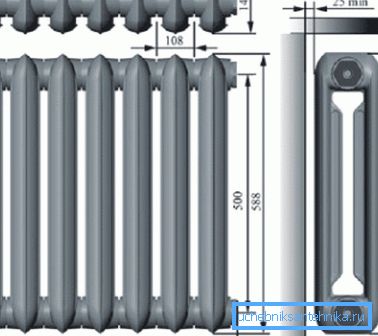

Täysikokoinen valurautaparisto

Merkintä ilmaisee yleensä yhden osan lämpökapasiteetin. Esimerkiksi merkintä MS-140M-500-0.9 tarkoittaa, että yksi osa pystyy antamaan 140 wattia lämpöä, keskipiste 500 mm, käyttöpaine on 9 ilmakehää.

Alumiinisäteilijät

Tärkein ero alumiinisäteilijöiden ja bimetallisten lämpöpatterien välillä on, että putket, joiden puitteissa jäähdytysneste liikkuu, ovat alumiiniseosta. Bimetallissa ne on valmistettu teräksestä tai kuparista, ja alumiinia käytetään vain evät.

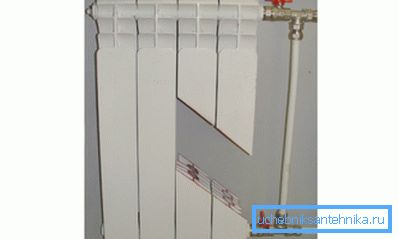

Alumiinipatteri leikkauksessa

Kokoalueella minimiarvoa voidaan pitää 150 mm, ja ylempi kynnys on rajoitettu 800 mm nippien reikien akseleiden väliin.

Koon mukaan akun kapasiteetti muuttuu:

  • Vauvan korkeus 150 mm soveltuu suurille ikkunoille, sillä se ei estä näkymää ikkunasta. Sarja sisältää jalat siten, että se ei ole tarpeen kiinnittää seinään;
  • suurilla 700-800 mm: n mitoilla on suuri lämmönsiirto säteilijän kehittyneen pinnan vuoksi;
  • mutta kaikkein juoksevinta voidaan pitää 400-500 mm: n kokoina nänni- reikien akseleiden välillä. Tällaisia ​​paristoja käytetään useimmissa huoneistoissa.

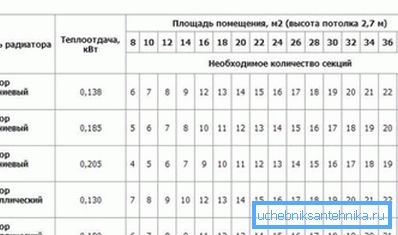

Suositut alumiiniakkujen ominaisuudet

Meidän on myös korostettava pystysuorat patterit. Jos lämmittimen sijoittaminen ikkunan alle ei ole kovin kätevää, huoneen suunnittelun ohjeet mahdollistavat pystysuoran jäähdyttimen sijoittamisen kulmaan. Leveys on melko pieni (kirjaimellisesti 5-7 osaa), mutta korkeus voi olla 2 metriä.

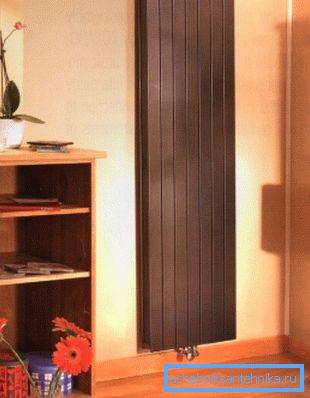

Esimerkki korkealta jäähdyttimeltä

Alumiinisäteilijöiden keskipiste on 1200 - 2000 mm. On totta, että tällaisen akun tehokkuus on jonkin verran alhaisempi kuin tavanomainen, koska osa siitä sijaitsee huoneen yläosassa, jossa lämpötila on hieman korkeampi kuin lattian lämpötila.

Teräslämmittimien mitat

Teräspaneelilämmittimien kokonaismitat ovat 20–90 cm, ja aksiaalinen etäisyys on 5–7 cm pienempi kuin korkeus. Tuotetaan laitteita, joiden aksiaalinen etäisyys on 450 mm, tällaista standardikokoa ei ole valuraudassa, bimetallissa.

Teräspatterit voivat olla myös pystysuoria, maksimikorkeus tässä tapauksessa voi olla 2-3 metriä. Mutta useammin käytetään tavanomaisia ​​malleja.

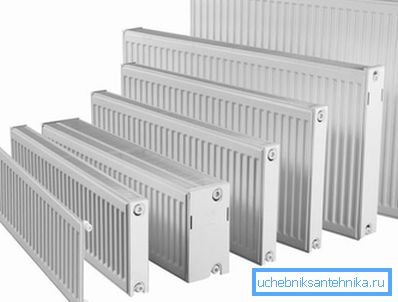

Teräsparistojen korkeus ja paksuus vaihtelevat laajasti.

Myös rekistereitä on valmistettu teräsputkista (tämä johtuu teräksen hitsauksesta ja sen lujuudesta). Tämäntyyppisille lämmittimille ei kuitenkaan ole rajoituksia, ja halkaisija valitaan asiakkaan toiveiden ja lämmittimen lämmönsiirron perusteella.

Kotitekoinen teräsputkien rekisteri

Lopussa

Keskeinen etäisyys on tärkeä parametri kaikissa moderneissa jäähdyttimissä. Tästä koosta riippuu laitteen korkeus ja siten mahdollisuus asentaa se ikkunan alapuolelle. Nykyaikaisissa lämpöpattereissa niiden koko on mahdollista asentaa sekä tavalliseen asuntoon että suuren ikkunan alle.

Tämän artikkelin video sisältää useita hyödyllisiä vinkkejä kodin lämmityspatterin valitsemisesta.
