Litteät lämpöpatterit: yleiskatsaus niiden lajikkeista ja

Tällä hetkellä tasaiset lämpöpatterit ovat yhä suositumpia. Tämä ei kuitenkaan ole yllättävää, koska tämä lämmityslaitteiden luokka on yhdistetty täydellisesti moderneihin ikkunalaudoihin, jotka eivät mene kauas seinän ulkopuolelle.

Lisäksi litteiden lämmittimien asentaminen mahdollistaa langansyöttöjen käytön hieman eteenpäin. Lopuksi, pienet paksuudet lämpöpatterit näyttävät siistiltä, ​​joten ne sopivat varmasti mihin tahansa sisustukseen.

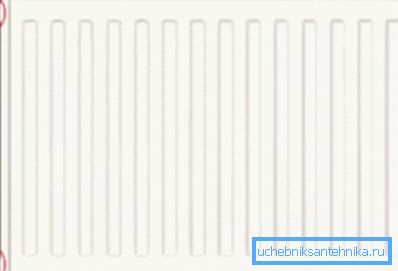

Ohut akku huuhtelee ikkunalaudan reunalla

Tärkeimmät lajikkeet

Litteät lämmityslaitteet on helppo erottaa perinteisistä poikkileikkausanalogeista ulkonäöltään. Laitteiden etupuoli on yksiosainen paneeli, joskus sileä, usein aaltopaneeli, jossa on tai ei ole rei'ityksiä.

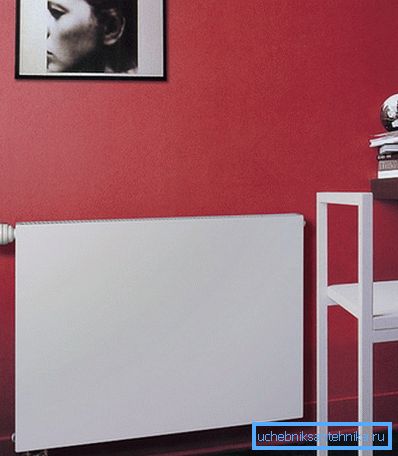

Malli on sileä

Perinteisesti kaikki tasoluokkaan kuuluvat lämmittimet voidaan jakaa seuraaviin tyyppeihin:

  • seinäpaneelin paristot kuumennetulla vedellä jäähdytysnesteenä;
  • öljylämmittimet jossa on mahdollisuus asentaa seinään tai lattian asetteluun;
  • sähkökonvektorit, joissa on seinän ja lattian asettelu.

Kaikille näille lämmittimille on ilmeisistä eroista huolimatta tunnusomaista pieni paksuus, mikä yksinkertaistaa huomattavasti niiden asennusta seinälle. Harkitse laitteen ominaisuuksia ja kunkin luetellun muutoksen toimintaa.

Paneelin paristot

Kuvassa on esimerkki litteän lämmittimen kompakti asennuksesta

Tähän laiteluokkaan pitäisi kuulua ensinnäkin litteä teräspatteri, joka voidaan tänään ostaa useimmissa erikoisliikkeissä.

Ulkoisesti tällaiset laitteet ovat suorakulmainen levy, jonka yläosassa on rei'itys, joka on tarpeen lämmitetyn ilman vapauttamiseksi. Kotelon sisällä on metalliputkia, joissa on patterilevyt.

Jäähdytysaineen kiertämisen seurauksena putkien läpi, lämmin ilma vapautuu osittain, kulkee ylemmän rei'ityksen läpi ja lämmittää osittain etumetallin pintaa, joka puolestaan ​​vapauttaa myös lämpöä huoneeseen.

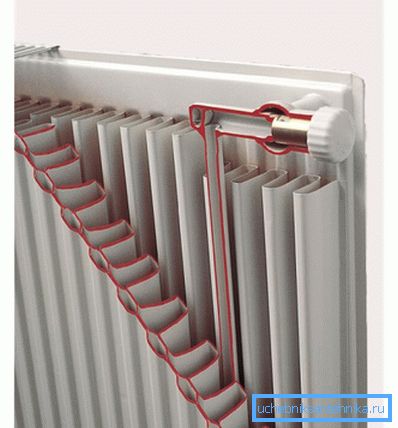

Teräksinen lattialämmityspatteri leikkauksessa

Paneeliteräspatteri on tarkoitettu pääasiassa autonomisiin lämmitysjärjestelmiin ja sitä ei suositella käytettäväksi keskitetyissä järjestelmissä.

Tosiasia on, että laite on suunniteltu toimimaan jäähdytysnesteen alhaisella paineella, enintään 10 ilmakehässä enintään +100 ° C: n lämpötilassa. Kuitenkin paneeliteräksisten akkujen toimintatilastot osoittavat, että tällaisia ​​laitteita käytetään onnistuneesti asuinrakennuksissa.

Tärkeää: Teräsparistojen vakava uhka on keskitetyssä lämmitysjärjestelmässä olevan jäähdytysnesteen erityinen koostumus. Reagenssien läsnäolo kiertävässä vedessä voi nopeuttaa syövyttävien prosessien kulkua.

Öljylämmittimet

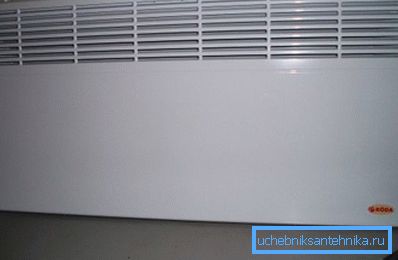

Tasainen öljynjäähdytin, jossa on seinän ja lattian asettelu

Markkinoilla on kahdenlaisia ​​öljylämmittimiä: poikkileikkaus ja paneeli. Olemme kiinnostuneita litteästä muunnoksesta, jossa on mahdollisuus asentaa seinälle tai lattialle.

Tämä lämmitin eroaa muista akuista, koska se käyttää jäähdytysnesteenä mineraaliöljyä, ei vettä. Tällä ratkaisulla on tyypillinen etu, koska öljy jäähtyy pidempään verrattuna veteen ja sen seurauksena vapautuu lämpöä pidempään.

Paneelin öljynjäähdyttimillä on seuraavat edut:

  • Alhainen virrankulutus verrattuna kierteisiin sähkölämmittimiin.
  • Se ei kuivaa ilmaa ja sen seurauksena mukavia elinolosuhteita huoneessa.
  • Lämmitetyn pinnan alhainen lämpötila ja sen seurauksena puuttumisriskin puuttuminen huolimattomassa kosketuksessa.
  • Laaja valikoima lämmittimiä myynnissä ja sen seurauksena kyky valita laitteita, joilla on sopivat mitat.
  • Kohtuullinen hinta.
  • Suhteellisen kevyt ja sen seurauksena mahdollisuus asentaa seiniin.
  • Yksinkertaiset asennusohjeet, joten asennus on mahdollista itse.

Tärkeää: Lämmitysjärjestelmistä riippumattomien lämmittimien ansiosta ne voidaan asentaa paitsi pysyvään asuinpaikkaan, mutta myös esikaupunkien kausiluonteisiin taloihin.

Seinäasennettava sähkökonvektori

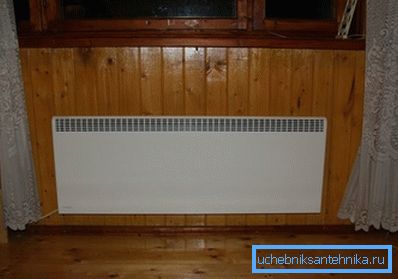

Sähkökäyttöinen konvektori mökin sisätiloissa

Litteitä ohuita lämpöpattereita on syytä mainita sähkölämmittimillä. Näitä laitteita myydään myös monenlaisilla muutoksilla, jotka erottuvat hinnan, vakiokokojen, virrankulutuksen, lämmityselementtien rakentamisen jne. Mukaan.

Toisin kuin perinteinen jäähdytin, jossa yksi tai toinen jäähdytysneste kiertää, tämä laite käyttää lämmityselementtejä, jotka siirtävät lämpöä metallilevyihin, jotka puolestaan ​​vapauttavat tämän lämmön suojakuoren yläosassa olevien aukkojen läpi.

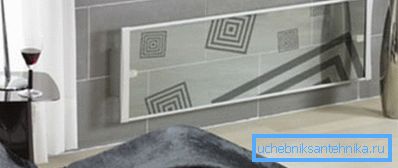

Sähköinen konvektori modernin huoneiston sisätiloissa

Prosessi konvektio ilma laite voi lämmittää huoneen nopeasti. Tämä lämmityslaitteiden luokka on toiminnallisesti yleinen, mutta se on kuitenkin paras valinta mökeille, joissa majoitus on satunnainen.

Joten päätimme tärkeimmistä tasolämpölaitteiden tyypeistä, joita voidaan käyttää asunnossa tai maalaistalossa. Lopuksi tarkastelemme yksityiskohtaisemmin paneelilämmittimien valinnan ominaisuuksia lämmitykseen suhteessa tiettyyn asuntoon.

Teräslevyakkujen valinnan ominaisuudet

Teräksisiä lämpöpattereja valittaessa tulisi kiinnittää huomiota merkintöihin.

Merkintä voi havaita seuraavat kirjaimien symbolit:

  • kv - alempi yhteystyyppi;
  • k-puolen liitäntätyyppi.

Merkinnän lisäksi merkinnässä on numeerisia arvoja:

  • 11 - paristojen tyyppi, jossa on yksi ulkoinen lämmityspinta.
  • 21 - tyyppi, jossa on kaksi lämmityspaneelia ja yksi lämmönvaihdin, jonka läpi jäähdytysneste kiertää.
  • 22 - tyyppi kahdella paneelilla ja kahdella lämmönvaihtimella.
  • 33 - tyyppi kolmella paneelilla ja kolmella lämmönvaihtimella.

Niinpä, merkinnällä päätimme, mutta mitä valita?

Tavallisessa suunnittelussa käytettävät huoneistot sopivat parhaiten kahdenkymmenenensimmäisen tyyppiseen jäähdyttimeen. Tämä valinta johtuu pienestä paksuudesta, hyväksyttävästä lämmönsiirrosta ja alhaisista kustannuksista.

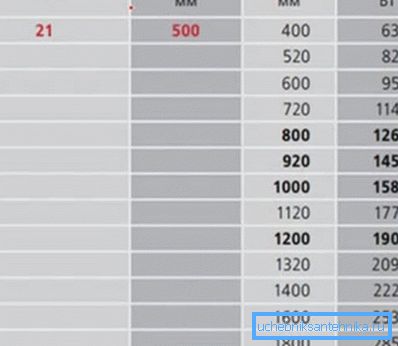

21 tyypin paneelilämmittimien korkeuden ja pituuden suhde tehoparametreihin

Yritetään laskea lämmönsiirtolaite 1 m pitkä.

Kuten taulukosta käy ilmi, tämä parametri on noin 1,5 kW. Samalla on ymmärrettävä, että tämä arvo on mahdollista vain, jos jäähdytysneste lämmitetään +90?

Itse asiassa jäähdytysnesteen lämpötila keskitetyssä järjestelmässä on paljon pienempi, joten todellista lämmönsiirtoa ei ilmoiteta taulukossa 1,5 kW ja enintään 1 kW. Näin ollen, jos normaalissa tilalämmityksessä on riittävästi 1,5 kW: n akkutehoa, emme rajoitu yhden jäähdyttimen asentamiseen passiin, jonka tarvitsema voima on määritelty.

Jotta ei jäätyisi talvella, ei ole parasta laittaa yhtä vaan kahta tällaista lämpöpatteria. Tai, jos huoneen kokoonpano sallii, asennamme yhden paneelin, jonka pituus on 1600 mm, ja tämä riittää luomaan mukavat ilmasto-olosuhteet.

johtopäätös

Nyt tiedämme, mikä on tasainen yksirivinen lämmityspatteri, ja voimme valita lämmityslaitteen, joka soveltuu kaikilta osin. Jotta voit oppia lisää mielenkiintoisia asioita, tarjoamme videon katsomista tässä artikkelissa.
