Levypatteri: laitteen suunnittelu, toimintaperiaate,

Vaihtoehto tavallisille poikkileikkaus-, paneeli- ja putkimalleille on ns. Sen suunnittelu tarjoaa tehokkaan lämmönsiirron merkittävällä putkilinjojen pituudella, mikä mahdollistaa näiden tuotteiden tehokkaan käytön paitsi asuinrakennuksissa myös julkisissa rakennuksissa ja teollisuuslaitoksissa.

Artikkelissamme kerrotaan lamellimallien ominaisuuksista ja kuvataan myös niiden tärkeimmät edut ja haitat.

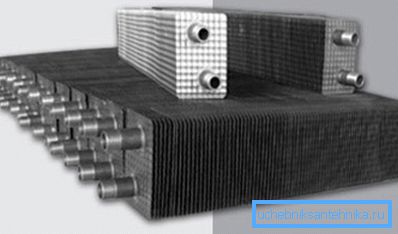

Lämmönvaihtimien asentaminen putkiin voi lisätä merkittävästi lämmitystehokkuutta.

Tuotteen kuvaus

Laitteen suunnittelu

Neuvostoliitossa käytettiin vanhoja lämmityslevypattereita lähes saman verran kuin tavalliset valurautaparistot. Ne on asennettu kouluihin, klinikoihin, julkisiin laitoksiin - ts. jossa oli tarpeen lämmittää riittävän suuri määrä ilmaa.

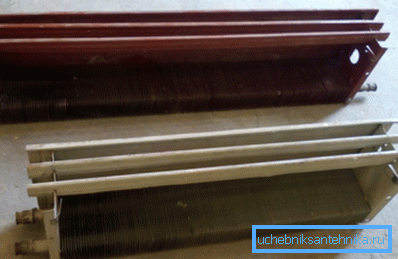

Aiemmin tällaisia ​​lämpöpattereja käytettiin kaikkialla.

Tähän mennessä tällaisten laitteiden suunnittelu on hieman parantunut (lähinnä modernien materiaalien käytön vuoksi), mutta yleinen järjestelmä on pysynyt muuttumattomana:

  • Järjestelmä perustuu U-muotoiseen kaarevaan putkeen, jonka läpi jäähdytysneste liikkuu.. Tiivisteet asennetaan sisäänmenoon ja poistoaukkoon, jolloin jäähdytin voidaan katkaista järjestelmästä.

Kiinnitä huomiota! Usein käytetään yksinkertaisia ​​palloventtiilejä, koska jäähdytysnestevirtausta ei tarvitse säätää, mutta luotettavuutta tarvitaan mahdollisimman paljon.

  • Lämmönvaihdinlevyt laitetaan putkeen.. Ne voidaan valmistaa samasta materiaalista kuin itse putki, tai ne voidaan valmistaa toisesta metallista.

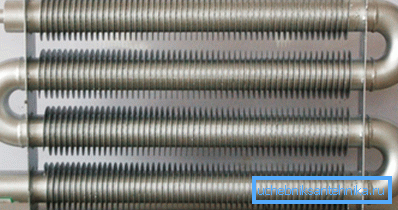

Suunnittelu avoimilla lämmönvaihtimilla
  • Useimmiten tämä koko järjestelmä on koottu ohutseinäiseen metallikoteloon, jonka pääasiallisena tehtävänä on suojata lämmönvaihtimet pölyltä, naarmuilta ja paloilta, kun henkilö joutuu kosketuksiin lämmittimen kanssa. Kuuman ilman vapauttamiseksi rungon yläosassa tehdään reikiä.

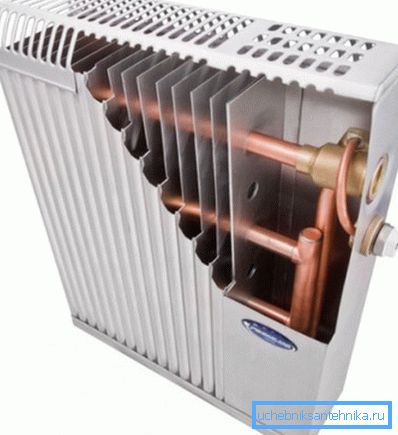

Tuote teräskotelossa

Toimintaperiaate

Tällainen järjestelmä toimii yksinkertaisesti:

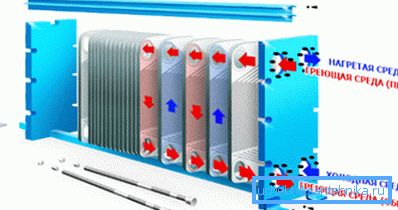

Näin lämmönsiirtolevyt toimivat.
  • Lämpökantaja (kuuma vesi tai höyry, jolla on korkea lämpötila) paineessa jopa 20 ilmakehään liikkuu putkien läpi. Tässä tapauksessa suuri liikkumisnopeus johtaa siihen, että kontuuria liikuttaessa jäähdytysnesteen lämpötila laskee hieman.
  • Kun vesi kulkee alueen läpi lämmönvaihtimilla, vesi vapauttaa osan energiasta levyille. Ne puolestaan ​​kuumenivat nopeasti korkeassa lämpötilassa.

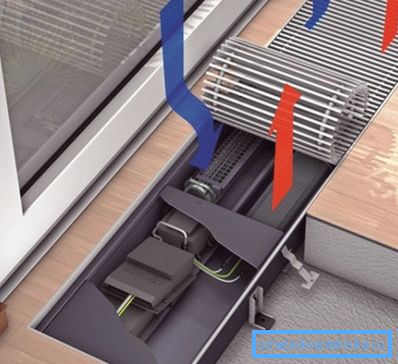

Lämmön virtauksen liike sisäänrakennetussa mallissa
  • Kylmä ilma pääsee jäähdyttimen koteloon pohjan reikien läpi.
  • Suuri osa levyistä helpottaa lämmönsiirtoa, koska ne ovat lähes kaikissa pinnassa kosketuksissa ilman kanssa.
  • Kun ilman lämpötila nousee, se nousee ja poistuu kotelosta kannessa olevien reikien läpi.

Kiinnitä huomiota! Myös pakkaamattomia malleja on, mutta niiden tehokkuus on alhaisempi tietyn prosenttiosuuden vuoksi.

Ilmanvaihdon prosessi lämmönvaihdon aikana tapahtuu jatkuvasti ja sitä kutsutaan konvektioksi. Lämmityslaitteita kutsutaan usein konvektoreiksi.

On huomattava, että aina ei riitä, että ilman luonnollinen nousu riittää. Tällöin kotelon alaosaan on asennettu puhallin, joka tarjoaa ilmamassojen liikkeen. Toisaalta lämmityskustannukset lisääntyvät lisäsähkön käytön vuoksi, mutta toisaalta myös tehokkuus kasvaa merkittävästi.

Tärkeimmät lajikkeet

Tähän mennessä markkinat tarjoavat useita tyyppisiä lamellityyppisiä paristoja.

Ne voidaan jakaa useisiin merkkeihin:

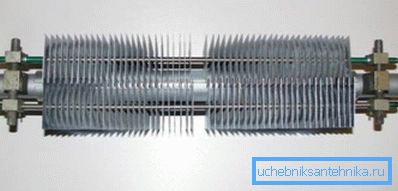

Kuvat teräksestä
Merkki, johon luokitus tehdään laji
materiaali Se on materiaali, joka määrittää, kuinka tehokkaasti laite siirtää lämpöä:
  • Teräs - yleisin ja samalla edullisin. Suunnittelun, luotettavuuden ja kestävyyden yksinkertaisuus eroaa toisistaan, mutta samalla ei ole parasta termolyysiä.
  • Kupari - paljon harvinaisempi ja kallis. Kupari ei käytännössä korrodeeru, sietää hydraulisia vaikutuksia, ja sille on ominaista korkea lämmönjohtavuus. Lisäksi kuparituotteet näyttävät erittäin houkuttelevilta, koska asiantuntijat neuvoo asentamaan ne rei'itetyissä tapauksissa tai ruudukkojen takana.
  • Bimetallit - sisältävät teräs- tai kupariputket ja alumiinilämmönvaihtimet. Alumiinin käytön avulla saavutetaan lämmönsiirron lisääntyminen teräsmalleissa ja kuparipiireihin perustuvien tuotteiden kustannusten aleneminen.
Putkien määrä kotelossa
  • Yksiputki - ovat yhden putken ja yhden lämmönsiirtolevyjen "pakkaus".
  • Multitube - valmistetaan kollektorilla, joka jakaa jäähdytysnesteen useisiin piireihin.
Yhteystyyppi
  • Sivukytkentä - asennettaessa käsin meidän on käytettävä erikoisliittimiä, joiden avulla putket voidaan liittää sivupinnalle asennettuihin liittimiin.
  • Pohjaliitäntä - liitokset sijaitsevat alemmalla tasolla, mikä helpottaa putkijohtojen telakointia.
Asennusmenetelmä
  • Ripustettu - asennettu seinään. Ohjeessa suositellaan erityistä kiinnitintä, jonka avulla lämmönvaihtimet voidaan kiinnittää tiettyyn etäisyyteen laakeripinnasta.
  • Upotettu - useimmiten asennettu lattialle. Kotelo sijaitsee joko suoraan katossa tai erityisellä eristysjalustalla.
Kupariputkien ja alumiinilevyjen yhdistelmä

Edut ja haitat

Levypattereiden kysyntä kaupallisten ja julkisten kiinteistöjen lämmittimien markkinoilla johtuu niiden objektiivisista eduista:

  • Ensinnäkin jäähdytysaineen suuri nopeus mahdollistaa pitkien ääriviivojen asettamisen energian vähäisyydellä.
  • Toiseksi, sisäisten liitosten puuttuminen tekee järjestelmästä erittäin luotettavan: oikein asennetun piirin, jossa ei ole vuotoja ja murtumia, on kestettävä jopa 40 ilmakehän painepaine.

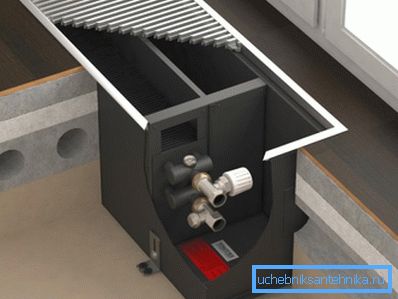

Levykonvektorin asentaminen lattiaan
  • Kolmanneksi kiistaton etu on tuotteiden ja komponenttien alhaiset kustannukset, mikä johtuu suunnittelun yksinkertaisuudesta. Tämä koskee ensisijaisesti termostaatteja, jotka toimivat jäähdytysnesteen virtauksen periaatteella.

Tietenkin on haittoja:

  • Toisaalta patterien ulkonäkö jättää paljon toivomisen varaa, koska laatikkokappaleet eivät poikkea alkuperäisestä muotoilustaan.
  • Toisaalta, jos poistat kotelon, lämmönvaihtimen evät tukkeutuvat pölyllä, mikä vähentää merkittävästi lämmitystehokkuutta.

Vihje! Jopa suljettu akku tulee puhdistaa säännöllisesti pölynimurilla ja poistaa likaa kotelon yläosassa olevista poistoaukoista.

johtopäätös

Lamellien teräspatteri on melko yksinkertainen, mutta samalla tehokas muotoilu. Sitä ei pitäisi käyttää kaikkialla, mutta jos on tarpeen lämmittää suuri alue nopeasti ja tehokkaasti, se on varmasti asianmukaista. Saat lisätietoja tällaisten paristojen ominaisuuksista, jos otat aikaa katsella videota tässä artikkelissa.
