Leningradkan lämmitysjärjestelmä: liitäntä, ominaisuudet,

Yksityisen talon Leningradkan lämmitysjärjestelmä on yksi luotettavimmista ja helppokäyttöisimmistä ratkaisuista. Puhumme lämmitysjärjestelmän ominaisuuksista, eduista ja tavoista.

Yksiputkinen lämmitysjärjestelmä (Leningradka)

Määritelmä ja koostumus

Leningradka on yksiputkijärjestelmä jäähdytysnesteen kierrättämiseksi talon lämmityspiirissä. Samanaikaisesti lämpöpatterit tai paristot on kytketty sarjaan, ja vesi liikkuu suljetussa kierrossa:

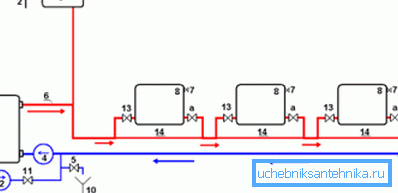

Kuvassa on tärkeimmät solmut:

1. Kattilan veden lämmitys. On kaasua, puuta, turvetta, kiinteää polttoainetta, sähkö- ja bensiiniyksiköitä, useimmiten käytetään kaasulämmityskattiloita;
2. Suutin ilman poistamiseksi ja veden poistamiseksi paisuntasäiliöstä. Tällaisen suuttimen läsnäolo ilmaisee avoimen lämmitystyypin, jossa ylimääräinen vesi poistetaan muodostamatta painetta; (Katso myös artikkeli Lämmitysjärjestelmän ilmastointi: Ominaisuudet.)
3. Paisuntasäiliö. Suunniteltu säätämään painetta kertymällä vettä lämpölaajenemisen ja jäähdytyksen aikana. Onnettomuustilanteessa ja jäähdytysnesteen ylikuumenemisessa / kiehumisessa se toimii hätätilanteessa veden poistamisessa;
4. Kiertovesipumppu. Tarjoaa jäähdytysaineen tarvittavan paineen ja kierrosluvun kiertokytkimissä olevissa piireissä;
5. Palloventtiilin tyhjennysvesi. Jäähdytysaine on poistettava putkistosta ja lämpöpattereista korjauksen ajaksi tai lämmityspiirin säilyttämiseksi talvella;
6. Lämmitetyn veden syöttöputki;
7. Mayevskyn nosturi poistaa ylimääräinen ilma jäähdyttimestä;
8. Jäähdytin tai akku;
9. Putken pakokaasun jäähdytysneste (obratka);
10. Jätevesipäästöt päälinjasta poistetun veden hävittämiseksi;
11. Kuulaventtiili, joka yhdistää vesihuoltoon. Kun se avataan, piiri täytetään vedellä, sitten hana on lukittu ja lämmitys käynnistyy;
12. Suodatin vedenkäsittelyä varten ennen lämmitysputken antamista;
13. Palloventtiili jäähdyttimen sammuttamiseksi. Voit sammuttaa yksittäiset paristot korjattaviksi tai säästää energiaa;

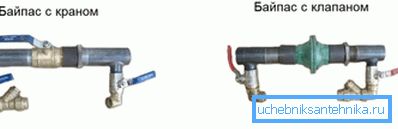

14. Ohitus tai ohitus. Voit säätää (jos neula on asennettu) tai katkaista yksi tai toinen jäähdytin yhteisestä piiristä.

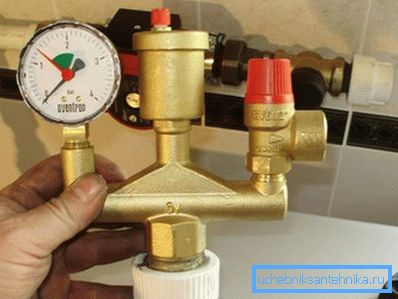

Suljetun tyyppinen lämmitysjärjestelmä olettaa, että paisuntasäiliö on ilman ulostuloa. Tällaiset lämmitystyöt ovat paineen alaisia ​​ja hätätilanteissa suojaus on yksinkertaisen rakenteen muodossa:

Kiinnitä huomiota! Yhden putken ratkaisu edellyttää lämmittimien johdonmukaista järjestämistä yhteiseen valtatie- tai nousuputkeen. Näin säästät putkiin ja asennustoimiin.

laji

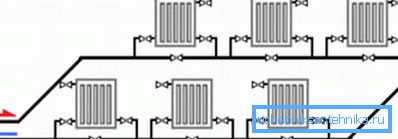

Suljetun ja avoimen lajin jakautumisen lisäksi Leningradka eroaa johdotuksen tyypistä vaaka- ja pystysuuntaisiin tyyppeihin.

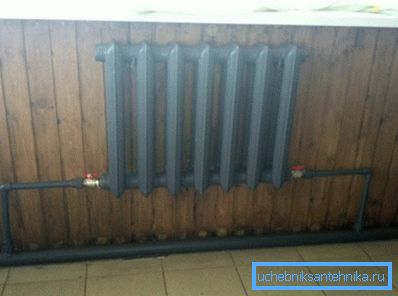

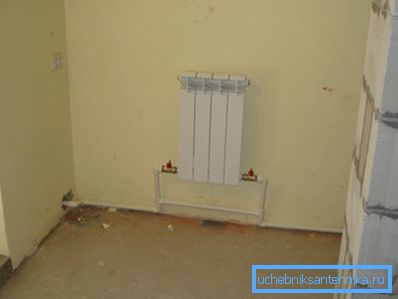

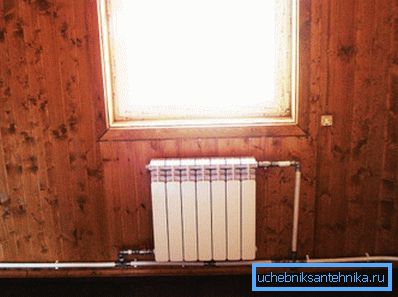

Yksityisen talon lämmityskuva on edullisinta. Se käsittää moottoritien asettamisen huoneen ääriviivaa pitkin ulkoseinää pitkin lattian paksuudessa tai sen pinnan yläpuolella. Jäähdyttimet on kytketty sarjaan päälinjaan:

Kiinnitä huomiota! On toivottavaa tehdä yksi piiri, kun taas säteilijöiden lukumäärä piirissä ei saa ylittää 10 kappaletta. Kun kytket kaksi eri pituista piiriä ja lämmönsiirtoa, niiden läpäisevyys on säädettävä neulaventtiileillä, jotta järjestelmä ei ole epätasapainoinen.

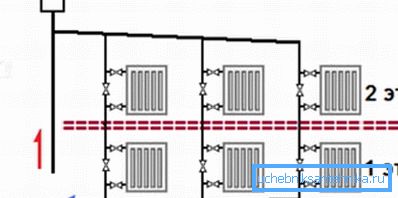

Putkien pystysuoran jakautumisen yhteydessä lämmityslaitteet on kytketty sarjaan yhteiseen nousuputkeen. Tällaisissa tapauksissa käytetään yleensä pakko- ja ylempää vesihuoltoa.

Kiinnitä huomiota! Kuten näette, pystysuoralla johdolla useimpien yhden putken ketjujen yhdensuuntainen kytkentä yhteiseen nousuun on useimmiten toteutettu. Tämä on kätevä korkeatasoisissa rakennuksissa.

Edut ja haitat

Jos puhumme yhden putken lämmityksen eduista, ne ovat pääasiassa taloudellisia ja luotettavia:

• Yksiputkinen ääriviiva merkitsee vähemmän putken kulutusta, joten hankkeen kustannukset laskevat;
• Asennus, hitsaus ja muut siihen liittyvät työt yhdellä putkella ovat huomattavasti vähemmän. Sen avulla voit myös säästää työvoiman palkkioita ja energiakustannuksia, aikaa ja kulutustarvikkeita.
• Järjestelmä on testattu ajoissa ja osoittautunut erittäin luotettavaksi.;
• Putki on mahdollista piilottaa lattian alla. Siinä olisi otettava huomioon lämpöhäviö, joka johtuu lattiarakenteiden kosketuslinjasta ja joka tekee asianmukaisesta lämmöneristämisestä;

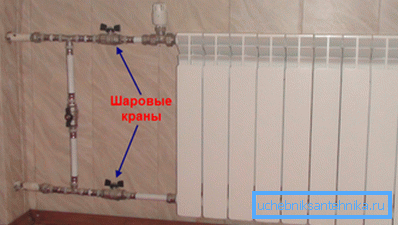

• Ohitustietojen avulla voit korjata laitteita lämmityksen aikana, ja myös säätää erillisten paristojen ja huoneiden työn intensiteettiä.

Leningradkan haittapuolena on sen ominaisuudet:

• Putken halkaisijoiden oikea suhde, pääputken suuri poikkileikkaus;
• Lämmittimien epätasainen lämmitys riippuen niiden poistamisesta kattilasta. Lämpötilojen tasaamiseksi on tarpeen lisätä akkuosien kokoa ja määrää, kun se liikkuu pois lämmönlähteestä;
• Lämmön epätasaisesta jakautumisesta johtuen ei ole suositeltavaa kytkeä yli 10 lämpöpatteria yhteen piiriin, joten tämä ratkaisu soveltuu vain yksityisen talon lämmittämiseksi - se on helpoin toteuttaa omilla käsilläsi.

Kiinnitä huomiota! Yhden putkilämmitysjärjestelmän etujen ja haittojen analyysistä voidaan päätellä, että se soveltuu yksityisiin ja pieniin yhteisöihin.

johtopäätös

Leningradkan avulla voit helposti ja edullisesti järjestää lämmityksen omakotitalossa. Sille on ominaista joustavuus ja kyky säätää yksittäisten lämmityslaitteiden lämmönsiirtointensiteettiä. Saat täydellisen kokemuksen katsomalla videota artikkelin lopussa.
