Lattialämmityspatterit: miten lämmitetään huone, jossa on

Riippumatta siitä, kuinka monipuoliset seinäasennettavat paristot, ne eivät ole täysin sopivia asennettaviksi tilaviin huoneisiin, joista suurin osa on valmistettu lasiseinistä. Tässä tapauksessa käytetään muita lämpöpattereita: upotetaan lattiaan tai asennetaan jalkoihin.

Käytäntö osoittaa, että ensimmäinen vaihtoehto on sopivin, koska sen avulla voit peittää massiiviset ja esteettiset lämmityslaitteet kokonaan. Kyse on näiden laitteiden käytön ja asennuksen piirteistä.

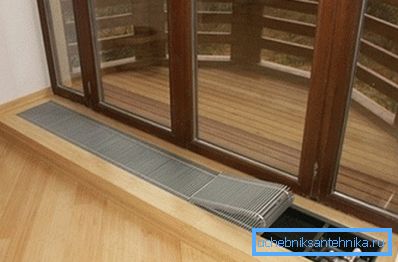

Rajapinta on erinomainen ratkaisu suljetuille terasseille ja verannoille

Epätavalliset lämmityslaitteet

Suunnitteluominaisuudet

Lattialämmityspattereita käytetään harvoin, mutta joskus ne ovat yksinkertaisesti korvaamattomia. Niiden pääasiallinen soveltamisala - lämmitys huoneissa, joissa on suuri lasitusalue. Se voi olla vain huone, jossa on suuret ikkunat tai katettu terassi, josta pääsee puutarhaan.

Tässä tapauksessa voidaan lämmittää useita tapoja:

  1. Klassiset paristot on asennettu sivu- tai takaseinään. Tämä vaihtoehto on tehottominta, koska kaikki tietävät, että lämmityslaitteet tulisi asentaa huoneen kylmimpään paikkaan eli ikkunoihin. Tällä tavoin arkkitehdin tai suunnittelijan suunnittelemat sisätilat saattavat häiritä.
  2. Lattialämmitysjärjestelmä. Hyvä ratkaisu, jota ei voida toteuttaa, jos puuta käytetään lattian materiaalina: parketti, kiinteä tai kannen alusta jne. Tosiasia on, että sillä on pieni lämmönjohtavuuskerroin. Tämä vähentää merkittävästi tällaisen lämmitysjärjestelmän tehokkuutta.
Lattialämmitysjärjestelmä ei aina pysty lämmittämään ilmaa miellyttävälle tasolle

Lisäksi tällaisen ratkaisun hinta on huomattavasti enemmän kuin kanavanlämmittimien asennuskustannukset.

  1. Lattialämmityspatterit. Esitä yksi klassisten paristojen lajikkeista, joita käytetään lämmitysverkoissa lämmönsiirtonesteellä. Ne eroavat toisistaan ​​vain asennusvaiheessa ja -paikassa: ne on asennettu erityisesti tähän tarkoitukseen suunniteltuihin syvennyksiin (kanaviin).

Ylhäältä tällaiset paristot on peitetty säleiköllä, jotka eivät häiritse ilmavirtaa ja peittävät asennetut laitteet täydellisesti.

Tämän ratkaisun edut ovat seuraavat:

  • lämpölähde sijaitsee juuri siellä, missä sitä tarvitaan eniten;
  • Lattian alla oleva akku ei estä pääsyä oveen tai ikkunaan eikä tuo disonanssia huoneen suunnitteluun.

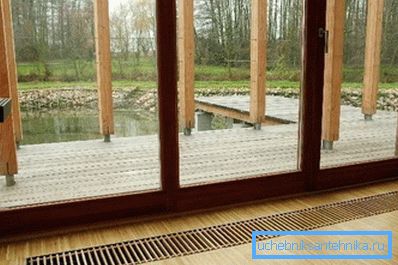

Lämmönlähde, joka ei pilaa sisätilaa

Nykyaikaiset rakennusmyymälät tarjoavat kahdenlaisia ​​lattialle asennettuja lämpöpattereja:

  1. Hull. Tässä tapauksessa lämmityselementti asennetaan erityistapaukseen, joka on asennettu lattiaan ja toimii kanavana.
  2. Ilman kehoa. Tällaiset lämpöpatterit sijoitetaan niille, jotka on suunniteltava ennen.

Kehon lämpöpatterit

Laatikot, joissa on lämmityselementit, on valmistettu ohuesta galvanoidusta metallista. Rungon seinät lämpöeristysominaisuuksien lisäämiseksi on peitetty eristävillä materiaaleilla ja maalattu sopivalla värillä.

Itse lämmitin on valmistettu erityisesti taivutetusta putkesta, johon lämmönvaihdinlevyt hitsataan, mikä lisää kosketusaluetta ilmaan. Näiden elementtien materiaali on alumiinia, joka siirtää kuuman veden lämpöä ympäröivään ilmakaivoon.

Kuvassa - jäähdytin, jossa on sinkitty kotelo

Kotelon päälle on suljettu puusta tai metallista valmistettuja koristeellisia ritilöitä. Näin voit valita vaihtoehdon, joka yhdistetään sekä parkettiin että keraamisiin laattoihin.

Kehonlämmittimet ovat seuraavien kokojen mukaisia:

  • leveys - 5 - 25 cm;
  • pituus - 50 cm - useita metrejä;
  • syvyys - 10 - 70 cm.

Lattian alla olevan akun tehokkuus ei riipu ainoastaan ​​lämmönvaihtimen alueesta ja jäähdytysnesteen lämpötilasta, vaan myös konvektion nopeudesta. Tehokkaimmat mallit voidaan lisäksi varustaa sähköpuhaltimilla. Tämän ratkaisun haittana on tarve kytkeä laitteita sähköverkkoon ja sen tuottaman kohinan lisääntynyt taso.

pakkaamattomia

Nämä lämpöpatterit on asennettu lattian alle erityisesti suunniteltuihin uriin. Niskit valmistetaan suorakulmion muodossa, eristetyt ja peitetty palamattomilla koriste-aineilla. Syvyys, leveys ja pituus on suunniteltu niihin asennettujen lämpöpatterien koon mukaan.

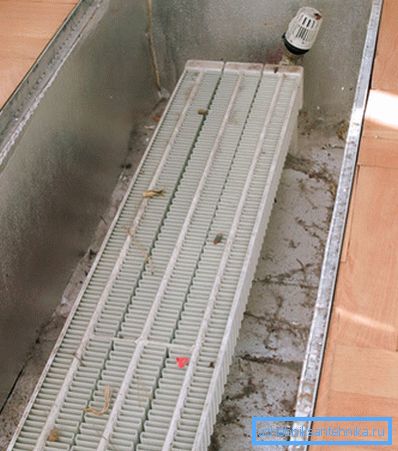

Vapaasti rikkoutuvien laitteiden asennusta varten sinun on varustettava erityinen markkinarako

HUOM! Muista, että kapealla olevan pohjan ja konvektorilämmönvaihtimen välillä tulisi olla vähintään 10 cm: n aukko, jonka avulla voit järjestää ilman luonnollista konvektiota, jota ilman huoneen tasainen lämmitys on mahdotonta.

Ylhäältä lattian ura on peitetty tangoilla. Sen on oltava riittävän vahva kestämään sen läpi kulkevien ihmisten painon ja olla helposti irrotettava, mikä mahdollistaa pääsyn asennetun jäähdyttimen puhdistukseen ja huoltoon. Syvennyksen reunat, joissa suojaritilä on asennettu, voidaan koristaa metalli- tai alumiinikulmilla.

Tehon laskenta

Mitoitus ja siten kapealta lämmittimen teho tuotetaan saman järjestelmän mukaisesti kuin klassinen akku. Tarvittavat luvut voidaan saada rakennuksen laskentatoimituksista, jotka ovat hankkeen dokumentaatiossa.

Asennettujen lämpöpatterien teho lasketaan standardimenetelmällä

Jotta lattian alle sijoitetut patterit olisivat mahdollisimman tehokkaita, on otettava huomioon seuraavat vivahteet:

  • on tarpeen asentaa kapeita lämmittimiä, joiden teho on 20% korkeampi kuin projektissa tarvittava;
  • jos akun pituus on yli 3 metriä, on suositeltavaa kytkeä se putkistoon diagonaalisesti (kuuma vesi tulee ulos ja poistuu laitteen vastakkaisissa päissä olevien putkien kautta).

Asennuslaitteet

Arkkitehtuurin suunnittelu

Heti on huomattava, että sisäänrakennetut lämpöpatterit ovat asennuksen kannalta varsin monimutkaisia. Siksi on mahdollista tehdä työ omin käsin vain, jos olet 100% luottavainen kykyihisi ja taitoihisi.

Tällaisten lämmityslaitteiden käyttömahdollisuus olisi asetettava rakennuksen arkkitehtuurin suunnitteluvaiheeseen.

On suositeltavaa ottaa huomioon seuraavat vivahteet:

  1. Varmista, että luotu piirustus on terveys- ja muiden palvelujen vaatimusten mukainen. Täällä on tärkeää noudattaa ensimmäisessä kerroksessa vaadittua lattianpaksuutta tai toisen kerroksen betonilattialaattojen lujuutta. Itse asiassa, patterien lisäksi putkilinjat asennetaan samaan paikkaan, jäähdytysnestettä syötetään ja poistetaan.
  2. On tärkeää valmistaa halutun kokoinen kanava. Kuin se on syvempi ja pidempi, sitä tehokkaampi akku voidaan asentaa. Kuitenkin tällaisen lattian rako vaikuttaa rakenteen lujuusominaisuuksiin, joten laskelmia suorittavan insinöörin on harkittava mahdollisuutta asentaa jäähdytin lattian alle.

Lämmitysjärjestely

Rakennuksen rakenteellisten osien lisäksi ilmastointijärjestelmä on suunniteltava. Erityisesti sinun on asetettava kunnolla jäähdytysnestettä syöttävät putket sekä määritettävä ilmanvaihtoventtiilien asennuspaikka, joka poistaa siellä kerääntyneen ilman putkista ja lämpöpattereista.

Kiinnitä huomiota! Lattialämmityspatteri ei toimi kuten seinään asennetut paristot. Tämä johtuu pääasiassa muusta nesteen virtausta vastaan. Siksi suunnittelussa on tarpeen tehdä erittäin huolellinen hydraulinen laskenta ja valita lämpöventtiilien toimintatilat.

Muuten jäähdyttimien tuottama lämpöenergia ei riitä lämmittämään huoneen ilmaa haluttuun lämpötilaan.

On suositeltavaa säätää automaattisia jäähdyttimiä elektronisilla venttiileillä ja antureilla. Tämä mahdollistaa toimintatilojen tarkemman säätämisen ulkoisista olosuhteista riippuen, mikä ei ainoastaan ​​lisää mukavuutta, vaan tarjoaa myös mahdollisuuden käyttää energiavaroja taloudellisemmin (kaasu, diesel, sähkö jne.).

Asennusvarsi

Tärkein vaihe - jäähdyttimen kapealle tekeminen. Ohjeet sen suunnittelusta ovat yksinkertaisia. Täällä on tärkeää noudattaa vain yhtä hyvin tärkeää edellytystä - tarjota jatkuvaa vedeneristyskerrosta (varsinkin jos kappaleen asennus tehdään ensimmäisessä kerroksessa, jossa vetolattia on järjestetty ”maahan”).

Esityksen helpottamista koskeva työskentelyprosessi jaetaan useisiin peräkkäisiin vaiheisiin:

  1. Valmistetaan tarvittavan pituuden ja leveyden omaava kapealla. Jos lattia ei ole vielä tulvinut, se on helppo tehdä. Mutta myös valmiissa lattiapäällysteissä voit tehdä tarvittavat syvennykset. Se ei kestä paljon kauemmin.
Lattian lattiapäällyste
  1. Suojaus vedestä laskeutuu päällystys- tai rullamateriaalien avulla. Varmista, että ne eivät aiheuta ihmiskeholle haitallisia aineita kuumennettaessa.
  2. Seuraava vaihe on lämpeneminen. Voit sijoittaa kapealla vaahtopolystyreenin tai muun materiaalin, jolla on alhainen lämmönjohtokyky.
  3. Tämän jälkeen sinun täytyy tehdä kapealla koristemateriaali. Voit vain kipsiä tai korjata sen keraamisilla laatoilla, joita käytettiin terassin tai lattian verannan asettamiseen. Ensimmäisessä tapauksessa on välttämätöntä vahvistaa pintaa ruudulla, jotta vältetään halkeilua tai murenemista lämpötilan ja kutistumisliikkeiden seurauksena.
Lattialla olevan lattian

Kiinnitä huomiota! Jos tällainen järjestelmä on asennettu toiselle kerrokselle, rakennuksen suunnittelija tai insinööri huolehtii päällekkäisyyden pienentämisestä sekä järjestää kantopalkit tai raudoitetut betonilaatat niin, että kapealla kulkee niiden ohi, ei koko.

Konvektorin syvennyksen yläreuna voidaan koristaa kulmilla ja antaa kiinnikkeitä, jotka pitävät koriste- ja suojaritilää.

Yhdistetyt ratkaisut

Jos on tarpeen lämmittää suuria huoneita suurilla ikkunoilla, kanavalämmittimet voidaan yhdistää muihin ilmastointilaitteisiin:

  • klassiset patterit;
  • lattialämmitysjärjestelmä.

Tällöin on tarpeen asentaa ja konfiguroida automaattinen ilmastointilaite, joka koordinoi itsenäisesti kaikkien asennettujen laitteiden työtä ja saavuttaa tehokkaimman ja taloudellisimman tuloksen.

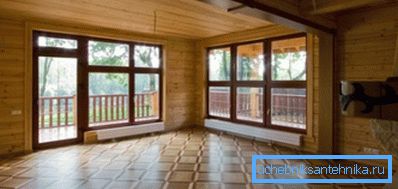

Yhdistettyjä liuoksia voidaan käyttää myös lämmitykseen.

johtopäätös

Lattialämmityspatterit ovat erinomainen ratkaisu tilojen lämmitykseen, jos perinteisiä järjestelmiä ei voi asentaa tai lämmitysalustojen rakentaminen ei ole tarkoituksenmukaista. Kuitenkin on olemassa myös muita innovatiivisia lämmitysmenetelmiä (ks. Myös artikkeli Mitä ominaisuuksia ja etuja Rifarin lämmityspattereilla on).

Saat lisätietoja niistä alla olevasta videosta.
