Laskettu ulkolämpötila lämmityksen suunnittelussa ja

Mikä määrittelee patterien lämpötilan kaupungin asunnossa? Onko GOST tai SNiP säätelevät sitä? Miten lämmitysjärjestelmän lämpötilan aikataulu liittyy ilmastovyöhykkeeseen? Yritetään vastata näihin kysymyksiin.

Suunniteltu ilman lämpötila

Lämmitysjakson lämpötilan käsite ei liity vain lämpötilan aikatauluun. Ne määrittelevät rakennuksen lämmöneristysvaatimukset, sen koon ja lämmönkulutuksen asuin- ja muissa tiloissa olevista lämmityslaitteista, lasit ja sisäänkäyntien tiivistämisen laadun.

Joten mikä on tämä käsite? Tämä on vain viimeisten 50 vuoden kylmimmän viiden päivän keskilämpötila, jossa lämmitysjärjestelmän toiminnassa pitäisi olla mukavat olosuhteet rakennusten sisällä.

Näitä ehtoja kuvataan Venäjän federaation hallituksen 23. toukokuuta 2006 antamassa päätöslauselmassa. Julkisia palveluja kansalaisille koskevat säännöt

• Talon keskellä olevissa olohuoneissa lämpötila ei saa olla alle +18 ° C; kulmassa - +20 C.

Nuance: Suunnittelulämpötilassa, joka on alle -31 ° C, nämä arvot nousevat +20 ja +22 astetta vastaavasti.

• Kylpyhuoneessa tulisi olla vähintään +16 astetta, kylpyhuoneessa +25.

Julkisille laitoksille suositukset löytyvät SNiP 41-01-2003 ja osastojen standardeista. Joten luokkahuoneissa tulisi olla vähintään +21 ° C ja ruokakaupoissa +12 C; sairaalassa suositeltu lämpötila otoplastian jälkeen on +22 ja kilpirauhasen toiminnan poikkeamien ollessa +15.

Mennään kuitenkin takaisin. Mistä suunnittelija saa tietyn kaupungin arvioidun ilman lämpötilan?

Kaikki tarvittavat tiedot sisältyvät SNiP 23-01-99 Building climatology. On utelias, että kahdeksan vuotta unionin asiakirjan romahtamisen jälkeen annetussa asiakirjassa mainitaan kaikki entisen Neuvostoliiton tasavallan tärkeimmät siirtokunnat.

Lämpötilakaavio

Mikä pitäisi olla lämmityslämmittimien lämpötila asunnossa, mikä mahdollistaa kuvattujen olosuhteiden tarjoamisen?

Se määrittää keskimääräisen päiväilman lämpötilan ulkona.

Riippuvuutta kuvataan kahdella lämpötilakäyrällä:

• CHP: n tai kattilahuoneen ulostulon lämmityspäässä syöttö- ja paluuputkien lämpötila on 150/70 ° C.
• Sisäisessä järjestelmässä lämmityksen lämpötilajärjestelmän tulisi olla 95/70 asteen arvoissa kahden putken järjestelmässä (eli lähes kaikissa kerrostaloissa) ja 105/70 rakennusten yhden putken lämmitysjärjestelmissä.

Huomaa: esikouluissa maksimi veden lämpötila lämmitysjärjestelmässä ei voi olla suurempi kuin +37 C. Tämän pienen arvon kompensoimiseksi ryhmissä on yleensä erittäin vaikuttavia mittoja.

Miksi asunnon lämmityslämpötila on niin erilainen kuin reitin parametrit? Tähän kysymykseen vastaamiseksi on tarpeen selittää lyhyesti hytin keskuksen toimintaperiaate (talon lämpöpiste).

Lämmitysjärjestelmää koskevat vaatimukset poissulkevat toisiaan. Toisaalta mitä pienempi lämpötilan vaihtelu virtaus- ja paluuvirtauksen välillä, sitä yhtenäisemmin talon paristot lämmitetään ja sitä korkeampi on loppulämmittimien tehokkuus. Jos näin on - on selvää, että järjestelmän kiertonopeuden pitäisi olla melko korkea.

Paluujohdon ylikuumeneminen on kuitenkin CHP: lle erittäin epätoivottavaa: tiettyjen teknisten rajoitusten takia vesi ennen kuin se käynnistyy uudella syklillä on ensin jäähdytettävä samoihin 70 ° C: seen.

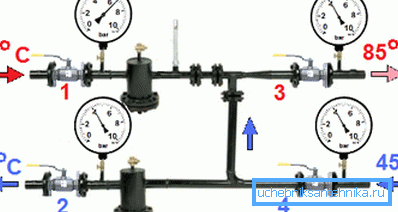

Hissin laite välttää täysin ristiriitaa: osa paluuputkiston vedestä vedetään toistuvaan kiertoon. Tämän seurauksena, kun syötetään 140 ° C: n tuloventtiileihin taloon (suoraan lämpöpattereille), on vain 90-95 astetta.

Nykyaikaisessa lämmitysjärjestelmässä kerrostalossa on hyödyllistä tietää muutamia asioita.

• Kun virtauslämpötila moottoritiellä on enintään 90 astetta, lämminvesijärjestelmä on syötettävä syöttöputkesta; kun tämä arvo ylittyy - päinvastoin. Jos kytkin ei tapahdu, se voi osoittautua lämpimän veden järjestelmässä yhtä paljon kuin suorassa lämmityslinjassa. Mitkä ovat tämän seuraukset joustaviin liitoksiin ja kumitiivisteisiin ei ole vaikea arvata.
• Kriittisissä tilanteissa myös lämmitysjärjestelmän lämpötilastandardit voidaan ylittää. Esimerkiksi kylmien massakysymysten vuoksi asunnoissa on käytössään hissi ilman suutinta, jossa on vaimennettu kuristin.

säätö

Miten lämmityslämpötilaa säädetään DH-järjestelmissä tuloventtiilien jälkeen?

hissi

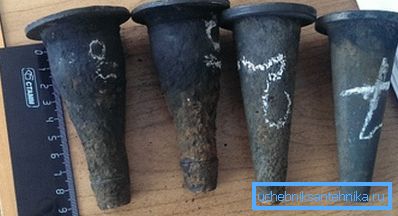

Normaalisti järjestelmän lämmityslämpötila voi muuttua vain yhdellä tavalla - muuttamalla suuttimen halkaisijaa. Kaikki muutokset on sovitettava yhteen organisaation edustajien kanssa - lämmön toimittaja (kunnalliset lämmitysverkot); päätöksiä siitä, valmistetaanko suutin tai porataan, tehdään hissikokoonpanon ja lämpökaivojen lämpötilan ja paineen mittausten perusteella.

Suuttimen purkaminen ja sen koon muuttaminen kestää enintään puoli tuntia ja vaatii kokoonpanossa olevien sulkuventtiilien täydellisen toimivuuden. Itse asiassa riittää, että estetään kaikki ympyrän venttiilit (tulo-, kuumavesihuolto, talon rusketukset) ja pura kaikki kolme hissin laippaa. Porattu tai keitetty suutin on asennettu päinvastaisessa järjestyksessä.

Vinkki: Uudet paronitiset tiivisteet putkilaipoille ovat asunto-organisaatioiden varastoissa valitettavasti harvoin. Kun irrotat hissin tai vaihdat venttiilit omin käsin, yksinkertaiset ohjeet auttavat: tiiviste leikataan auton kammiosta.

On syytä mainita pari tapaa, jolla lämmityksen lämpötilaa voidaan säätää - vesi putkissa ja vastaavasti lämpöpatterit.

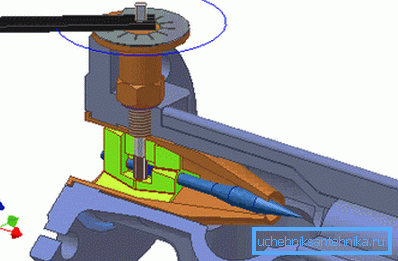

• Perinteisen suuttimen sijasta, jolla on vakio halkaisija, voidaan käyttää säädettävää hissiä. Kaistanleveyden yksinkertainen säätö sallii joustavasti säätää seoksen lämpötilaa ja paluuvirtausta.

• Lisäksi paluuputken lämpötilan pienentämiseksi voit vähentää painehäviötä hissin yli. Tämä tapahtuu tulon palautusventtiilin avulla.

Kuinka tarkalleen?

• Lämmin vesi siirtyy suoralle linjalle.

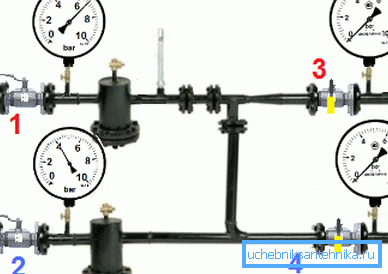

• Hissin syöttöjohdon paine mitataan. Mittausruuvi ruuvataan sitten paluuputkeen milloin tahansa.
• Tuloaukon venttiili sulkeutuu kokonaan ja hitaasti, kunnes syöttö- ja paluuputkien välinen paine-ero pienenee alkuperäisestä 0,2 kgf / cm2. Tarvittaessa toistuvat lämpötilamittaukset ja manometrin paine-eron pieneneminen toistetaan joka toinen päivä samalla vaiheella.

Huomaa: jos suljet yksinkertaisesti kokonaan avoimen venttiilin, sen posket voivat tarttua varteen ja joutua myöhemmin työasentoon. Tämän seurauksena paluulinja on täysin suljettu. Hintojen pysäytyskierto lämmityskaudella - pääsylämmityksen taattu sulatus.

huoneisto

Miten lämmitysputkien veden lämpötila on erillisessä huoneistossa? Ilmeisistä syistä sitä voidaan vähentää vain kuristusventtiileillä. Tätä varten jokaisen lämmityslaitteen ulostuloon asennetaan kuristin tai termostaattinen pää, joka säätää oman läpäisevyytensä huoneen lämpötilasta riippuen.

Äärimmäisissä tapauksissa jäähdytysnesteen lämpötilaa lämmitysjärjestelmässä voidaan säätää myös palloventtiilillä; sen herkkyys vipun asentoon tekee säätämisestä melko epämukavaa.

Mitä tehdä, jos lämmittimen lämpöteho on riittämätön?

Tässä ovat toimenpiteet, jotka voivat lisätä sitä.

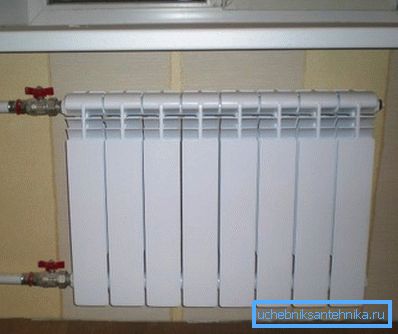

• Yksinkertaisesti uusien osien lisääminen vuorauksen kaukaisesta päästä nostaa lämpövirtauksen säteilijältä epälineaarisesti, mutta melko huomattavasti. Miksi epälineaarinen? Kyllä, koska akun pää on aina kylmempi kuin sen liitännät.
• Venttiilillä varustettujen syöttöjohtojen välinen hyppyjohto pystyy lisäämään jäähdytysnesteen virtausta osien läpi, kun se on suljettu. Siksi laite antaa enemmän lämpöä. Mutta sinun ei pidä jumittua täysin jumittumaan: ilman sitä jäähdyttimien lämpötilan säätäminen kuristimilla johtaa melko epämiellyttävään yhteyteen jäädyttävien naapureiden kanssa.

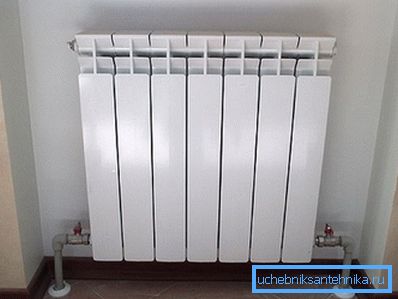

• Johtimet voidaan liittää jäähdyttimeen paitsi kokoonpanoon myös pohjaan. Sitten jäähdytysneste kiertää tasaisesti kaikkien osien läpi, mikä nostaa myös asunnon lämpötilaa.

• Lopuksi, älä unohda pesua. Veden tyhjennys huuhteluventtiilin ja letkun kautta jätevesijärjestelmään poistaa akusta kertyneen lietteen ja hiekan, mikä palauttaa kierron koko tilavuuteen.

Muuten: pohjakytkimet eivät tarvitse huuhtelua. Juuri siksi, että jäähdytysneste liikkuu tasaisesti alemman kollektorin koko pituudelta.

Lämmin lattia

Kuinka kytkeä alhaisen lämpötilan lämmitys DH-järjestelmään? Lämpimän lattian ollessa kyseessä yli + 45 ° C: n lämpötilat ovat ehdottomasti hyväksyttäviä.

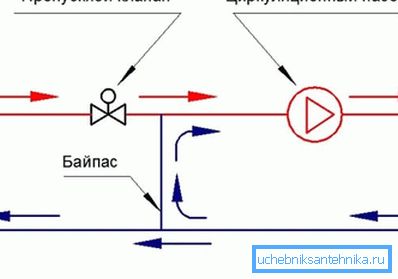

Tapa, jolla matalan lämpötilan lämmitysjärjestelmät ovat yhdenmukaisia ​​DH: n kanssa, muistuttaa elävästi hissin keskiön toiminnan periaatetta. Osa jäähdytysaineesta on mukana kierrätyksessä, joka on pienitehoisen pumpun aikaansaama. Lämpötilan säätö tapahtuu kaksisuuntaisella venttiilillä, jossa on lämpöpää.

johtopäätös

Toivomme, että onnistuimme tyydyttämään lukijan uteliaisuuden ottamalla hänet käyttöön joissakin lämmitysjärjestelmien toiminnan näkökohdissa. Kuten aina, liitteenä oleva video tarjoaa lisätietoja. Onnea!
