Lämpötilansäätimet lämmitykseen - "älykkään"

Olisi paljon helpompaa, jos samaa lämpötilaa pidetään kadulla koko vuoden ajan, joten lämmitystä ei tarvitse säätää. Talvella voimakkaat pakkaset korvataan sulatteilla, joiden lämpötila on positiivinen, ja päinvastoin, on selvää, että lämmitysjärjestelmän on vastattava riittävästi sää yllätyksiin.

Keinot lämmityksen säätämiseksi

Kaikilla tehtävillä on pääsääntöisesti useita tapoja ratkaista se, lämmitystoiminnon säätö ei ole poikkeus.

Voimme erottaa seuraavat säätömenetelmät:

• yksinkertaisin vaihtoehto on asentaa jokaisen jäähdyttimen eteen erityinen säädin. Tällaisia ​​kotitalouksien lämmitykseen käytettäviä termostaatteja voidaan käyttää kaikissa tapauksissa, poikkeuksetta, lämmitysjärjestelmissä, ja toimintaperiaate on, että akun läpi kulkeva jäähdytysnestevirta säädetään;

Kiinnitä huomiota! Useissa tapauksissa esimerkiksi kaupunkiasuntoissa tämä säätömenetelmä on ainoa käytettävissä oleva.

• jos termostaattitoiminnon perustana ovat tiedot ilman lämpötilan muutoksesta huoneessa (tai ulkopuolella), niin kattilan toiminnan säätö mahdollistaa lämmönsiirtimen lämpötilan muutoksen. Tässä tapauksessa säätölaite sijaitsee suoraan kattilassa;

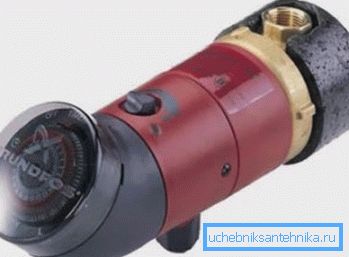

• "Smart" -kiertopumput, joilla on lievä venytys, voidaan myös luokitella lämmityslaitteiksi. Jos jäähdyttimeen on asennettu tavanomainen säätölaite, pumppu sijaitsee suoraan kattilassa (jäähdytetyn jäähdytysnesteen syöttöputkessa). Säätöprosessi suoritetaan muuttamalla pumpun roottorin pyörimisnopeutta.

Näistä menetelmistä ensimmäistä pidetään kaikkein joustavimpana, koska sen avulla voit muuttaa lämpötilaa paitsi yhden hengen huoneessa myös yksittäisissä lämpöpattereissa. Loput 2 tapaa muuttavat lämmitysjärjestelmän toimintaa kokonaisuudessaan, eli lämpötila muuttuu välittömästi kaikissa huoneissa.

Lämpötilansäätimet jäähdyttimille

Tällaiset laitteet ovat lämpöpää, joka asennetaan syöttöputken paikalle suoraan akun eteen. Toimintaperiaate on yksinkertainen - kun huoneen lämpötila ylittää ennalta määrätyn rajan, laite yksinkertaisesti pienentää putken sisäistä halkaisijaa ja akkuun syötetyn jäähdytysnesteen tilavuus pienenee.

Yksinkertaisin manuaalinen säädin on tavallinen hanka, jolloin säätö on tehtävä manuaalisesti. Mutta useammin käytetään automaattisia malleja.

Termostaattien tyypit

Jos toimintaperiaatteen valinnan tärkein kriteeri, kaikki tämän tyyppiset laitteet voidaan jakaa mekaanisiin ja automaattisiin. Mekaanisesti ihminen säätää lämpötilaa omilla käsillään, kääntämällä venttiiliä jatkuvasti, automaattisesti - laitteen asettamisen jälkeen toimii itse.

Voit myös antaa luokituksen anturin sijainnin mukaan.

On 3 vaihtoehtoa:

• lämpöanturi sijaitsee suoraan lämpöpäässä (tässä tapauksessa sinun on valvottava erityisen tarkasti säätölaitteen asennusta, koska lähistöllä on lämmityspatteri);
• anturi sijoitetaan pari metriä - voit säätää tarkemmin lämmityksen työtä;

• anturi on sijoitettu ulkopuolelle - tuloksena on säästä riippuva lämmitysohjain. Se reagoi välittömästi lämpötilan muutoksiin ulkopuolella.

Kiinnitä huomiota! Kun käytät sisäilman lämpötila-antureita, kadun muuttuvien sääolosuhteiden ja lämmityksen toimintatilan muuttamisen välillä on aina aikaväli. Ulkoisten lämpöanturien käyttö ratkaisee tämän ongelman.

Laite, toimintaperiaate ja termostaatin valmistus toimivat

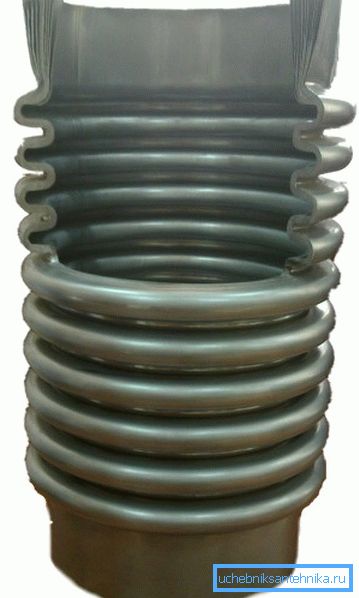

Automaattitilassa toimivien lämpöpatterien termostaatit käyttävät nesteiden ja kaasujen ominaisuutta laajenemaan ja supistumaan kuumennettaessa / jäähdytettäessä. Päässä on hermeettinen kammio (palkeet), jossa on työväliaine tai kaasu.

Paljeiden seinämä on aallotettu, niin että kun sisäinen tilavuus muuttuu, se laajenee tai lyhenee. Tästä johtuen putkessa on muutos, joka jäähdytysnestettä syöttää jäähdyttimeen.

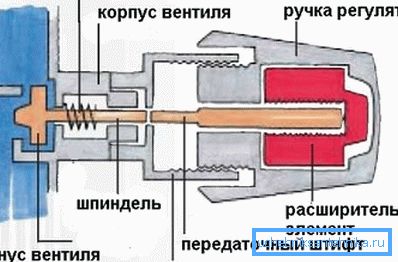

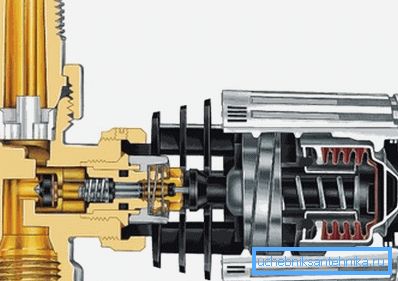

Alla oleva kaavio esittää Danfossin lämpöpään laitetta. On havaittu, että kun palkeita pidentää, venttiili estää osittain syöttöputken.

Jopa silloin, kun käytät automaattisia laitteita, sinun on ensin säädettävä.

Lämmityspatterit säädetään tässä järjestyksessä:

• Ensinnäkin on varmistettava jäähdytysnesteen tasainen virtaus jäähdyttimeen, jotta venttiili avautuu kokonaan;
• heti kun huoneen lämpötila ylitti vaaditun arvon 5-7 ° C, venttiili sulkeutuu kokonaan;
• nyt sinun tarvitsee vain odottaa, kunnes huoneen lämpötila laskee haluttuun arvoon;
• heti kun lämpötila on tullut mukavasti, voit avata venttiilin hitaasti, kunnes jäähdytin lämpenee ja veden ääni kuuluu. Voidaan olettaa, että lämpöpatterien termostaatti on konfiguroitu ja valmis käytettäväksi.

Konvektorien säätö

Usein tavallisten paristojen sijasta huoneiden lämmittämiseen käytetään lattiakonvektoria. Tällaisten laitteiden ominaisuus on, että ne asentavat tuulettimen parantamaan ilmankiertoa.

Lämmittimen puhaltimen nopeussäädin sallii konvektorin evien läpi kulkevan ilman määrän vähentämisen, minkä vuoksi huoneen lämpötila muuttuu. Ilman säätölaitteita puhallin toimii aina 100% kierroksilla.

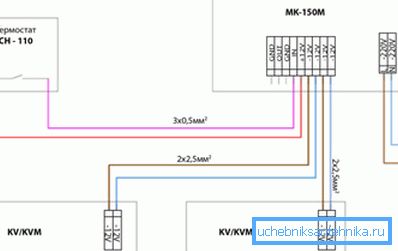

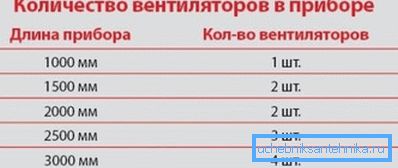

Kehittyneissä malleissa, kun huoneen lämpötila laskee 1,5 º C: lla, puhallin käynnistyy ja puhaltimen ansiosta lämmittimen lämmönsiirtonopeus kasvaa. Lisäksi yksi säädin voi samanaikaisesti toimia useiden puhaltimien kanssa.

Kattilan säätö

Yksityisissä taloissa lämmitystilojen vaihtamiseksi laajemmalla alueella voit käyttää kattilan toimintaa sääteleviä laitteita. Tämä vähentää jäähdytysaineen lämpötilaa järjestelmässä ja ratkaisee 2 ongelmaa kerralla: säästää polttoainetta ja saa optimaalisen lämpötilan huoneissa.

Laitteet kattilan toiminnan säätämiseksi

Tällaiset lämmityslaitteet koostuvat kahdesta lohkosta:

• 1. lohko - koostuu lämpöanturista, joka voi sijaita sekä huoneessa että kadulla. Sen sijoittaminen kadulle on useita etuja, erityisesti järjestelmän reagoinnin nopeus muuttuviin sääolosuhteisiin lisääntyy;
• Toinen lohko - todellinen säätölaite, joka sijaitsee kattilan välittömässä läheisyydessä. Molemmat yksiköt yhdistetään keskenään metallilangalla.

Laitteen toiminnan periaate perustuu siihen, että johtimien sähköiset ominaisuudet muuttuvat lämpötilan muutoksen myötä. Termostaatin päätyöelementti on termopari tai termistori.

Heidän työnsä periaate on jokseenkin erilainen:

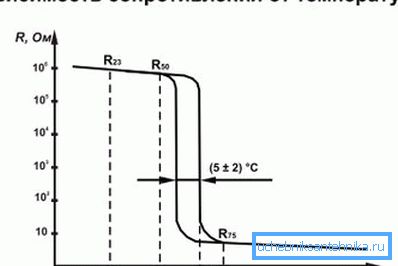

• lämmön sähköiset termostaatit termistoreiden avulla tallentavat termistorin resistanssin muutoksen;

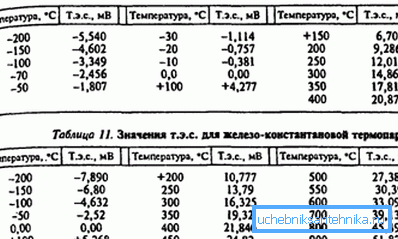

• On olemassa laitteita, jotka käyttävät termoelementtiä - eli levyä, joka on hitsattu kahdesta eri metallista. Metallien tyypit valitaan siten, että risteyksessä esiintyy riittävän suuri potentiaalivaihto ja juotepisteen lämpötilan muutos myös vaihtelee.

Tämän termostaatin avulla voit säätää lämpötilaa laajalla alueella lämmitysjärjestelmän tehosta riippumatta. Sitä voidaan käyttää sekä yksityisrakentamisessa että monikerroksisissa rakennuksissa, jolloin termistorien kaskadi sallii tässä tapauksessa luoda älykäs lämmitysjärjestelmä.

Esimerkkejä kattilan toimintaa säätelevistä laitteista

Tällaiset laitteet vaihtelevat suuresti riippuen suunnittelun monimutkaisuudesta, ohjelmointikäytännön mahdollisuudesta eri päivinä ja eri vuorokaudenaikoina sekä lämpötilansäädön tarkkuudesta.

Voit tuoda useita malleja kasvavan monimutkaisuuden ja kustannusten mukaan:

• VRT 40 -huoneen lämmitysohjain - voidaan kutsua yhdeksi yksinkertaisimmista laitteista kattilan toiminnan säätämiseen (kuuluu analogisten sähköohjaimien luokkaan). Lämpötila-asetus asetetaan manuaalisesti, ja lämpötila-anturi sijaitsee suoraan huoneessa. Useiden lämpötilajärjestelmien lisäksi lisäasetuksia ei ole;

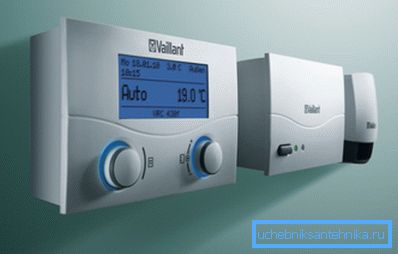

• automaattinen lämmityskontrolleri Calormatic 430 - tarjoaa suurempaa määrää mahdollisuuksia lämpötilan säätämiseen. Se viittaa elektronisiin ohjaimiin, joissa on suljettu logiikka (eli voit käyttää vain valmistajan tarjoamia toimintatapoja). Tämä laite on noin 13-15 kertaa suurempi kuin malli VRT 40;

• Vzlyot-RO 2 - lämmityslaitteen markkinoiden laitteiden joukossa voidaan kutsua johtajaksi sääntelyn joustavuutta ja tarkkuutta. Lisäksi käyttäjä voi asettaa mielivaltaisen toimintatilan, koska tämä laite tuotetaan avoimella logiikalla, eli se voidaan ohjelmoida uudelleen. On totta, että tämä on kielteinen - keskivertokuluttaja ei todennäköisesti halua hioa hienoja asetuksia, ja hinta saa sinut ajattelemaan kahdesti ennen ostamista.

Viimeksi mainittuja laitteita käytetään useimmiten teollisuudessa tiloissa, joissa lämpötila on erityisen tärkeä. Yksinkertaisen säätämisen lisäksi tällaiset laitteet mahdollistavat niiden käytön tilastojen keräämiseen ja jopa tutkimustarkoituksiin, mutta tavanomaiset lämpöpatterien termostaatit eivät sovellu näihin tarkoituksiin.

Kiinteän polttoaineen kattiloiden toiminnan säätö

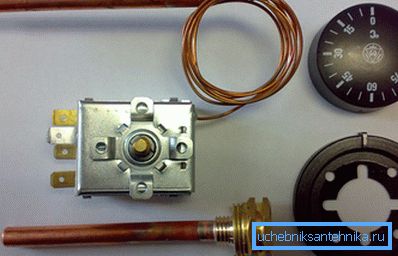

Kaasu- tai sähkökattilassa säätöyksikkö säätää joko lämmönvaihtimen lämmityslämpötilaa (sähkökattila) tai kaasupolttimen taajuutta ja kestoa (kaasukattilat). Kiinteän polttoaineen kattiloiden tapauksessa polttoaineen polttoprosessia ei voida keskeyttää 20-30 minuutin välein, joten niiden toiminnan säätämiseen tarvitaan erilainen periaate.

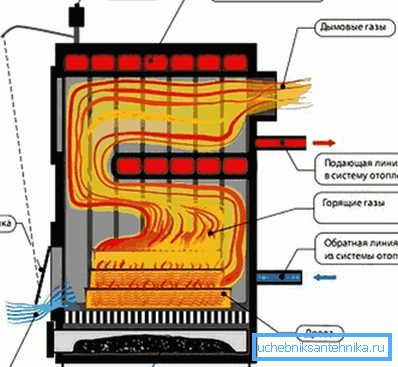

Polttoaineen palamisnopeus ja siten lämpöenergian tuotannon voimakkuus riippuu polttoaineen palamisnopeudesta, ja työntövoima vaikuttaa suoraan tähän parametriin. Kiinteän polttoaineen lämmityskattiloiden säätimellä muutetaan polttokammioon tulevan raikkaan ilman määrää ja siten säädetään koko kattilan toimintaa.

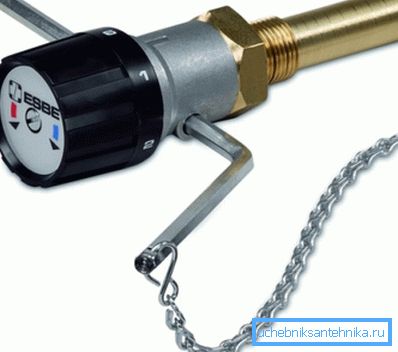

Käytön aikana tällainen laite tarkkailee jatkuvasti jäähdytysnesteen lämpötilaa (tätä tarkoitusta varten käytetään upotettua ontto holkkia), ja todellinen muutos kattilaventtiilin asennossa suoritetaan mekaanisen voimansiirron avulla.

Asennuksen jälkeen sinun on määritettävä sääntelyviranomainen, ohjeet jotain tällaista:

• kääntämällä valitsinta halutun lämpötilan asettamiseksi;

Kiinnitä huomiota! Jos laite on asennettu vaakasuoraan, on käytettävä punaista asteikkoa, jos se on pystysuoraan keltainen.

• sen jälkeen sinun täytyy tulva kattilaan ja tuoda lämpötila haluttuun lämpötilaan;
• sitten ketju laitetaan vaimentimeen. On tärkeää, että se ei pyöri, vapaan pyörän enimmäisvaranto ei saa ylittää 1 mm.

Tällainen lämmitykseen tarkoitettu termostaatti muuttaa raon, jonka läpi raikas ilma tulee. Heti kun lämpötila ylittää vaaditun, termostaatti vipuvaimen kautta nostaa piirin vähän, ja sen myötä vaimennin lisää myös ilmavirtaa ja siten palamisprosessi etenee voimakkaammin.

Lämmitysohjaus kiertovesipumpulla

Aiemmin käytettiin sääntelemättömiä pumppuja, eli jäähdytysnestevirtaa ei voitu säätää putkien läpi. Nykyään tällaisia ​​harvinaisuuksia löytyy vain vanhoista rakennuksista, ja useimmissa tapauksissa kontrolloidut kiertopumput ovat tulleet paikalleen.

Jos lämmityspatterin tavanomainen säädin muuttaa jäähdytysnestevirtaa erillisessä jäähdyttimessä, pumpun käyttötilojen muutos vaikuttaa koko lämmitysjärjestelmän tehokkuuteen kokonaisuutena. Esimerkiksi yöllä roottorin nopeus pienenee, koska ei tarvita tehokasta lämmitystä.

Monimutkaisemmat mallit mahdollistavat laitteen toimintatilan mukauttamisen viikonpäivinä sekä kellonaikaan. Käytettävissä olevat toimintatilat ovat "Party", "Vacation", "Weekend" jne.

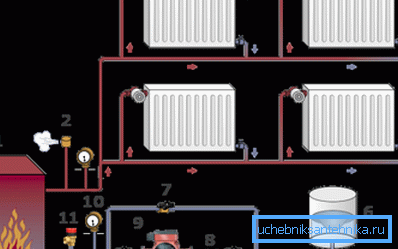

Lämmitysjärjestelmän kaaviossa säädetään pumpun asentamisesta suoraan kattilan eteen putkilinjaosaan jäähdytetyn jäähdytysnesteen kanssa. Jos yrität asentaa sen kattilan ulostuloon, korkea jäähdytysnesteen lämpötila vähentää merkittävästi pumpun kestävyyttä.

Yhteenvetona

Lämmityspatterit, joissa on termostaatti, mahdollistavat aidon "älykkään" lämmitysjärjestelmän luomisen sääolosuhteiden muutoksiin. Samalla akun säätimet ovat kaukana ainoa tapa säätää lämmitysjärjestelmän toimintaa. Ehdotettu materiaali - yritys tiivistää olemassa olevia tapoja säätää talon lämmitystä.

Videossa on esimerkki termostaatin liittämisestä kattilaan.
