Lämpöreleen asentaminen lämmitykseen omin käsin:

Tässä artikkelissa käsitellään sähkölämmityksen automaattisen säätämisen menetelmiä. Meidän on tutustuttava nykyaikaisen markkinan tarjoamiin termostaattien tyyppeihin ja opittava yhdistämään ne oikein kuormitukseen ja siihen, missä lämpötila-anturi asetetaan. Joten aloitetaan.

Miksi tarvitset sitä

Tärkein motiivi on varsin ymmärrettävä: säästää sähköä. Se on kallein lämmönlähde; sähkölämmittimiä käytetään vain silloin, kun pääkaasua, pellettejä, kivihiiltä tai polttopuuta ei ole mahdollista käyttää.

Muuten: yötariffien käyttö voi vähentää lämmityskustannuksia sähköllä 20-30%.

Säästöjen lisäksi älä unohda sähkölämmityksen käyttöä. Kun työskentelet jatkuvalla teholla lämpiminä päivinä, talon tai asunnon asukkaat joutuvat kärsimään lämmöstä tai (ikkunoiden ollessa auki) luonnoksista. Manuaalinen säätö ilmeisistä syistä aiheuttaa merkittävän inertian: kannustin lämmitystason alentamiseksi tapahtuu vasta, kun lämpötila poikkeaa mukavuudesta 4-5 astetta.

Termostaattireleen avulla voit säilyttää huoneen optimaalisen lämpötilan tarkkuudella 1-2 astetta.

Termostaatin valinta

Kaikki lämmitykseen tarkoitetut termostaatit voidaan jakaa kolmeen pääryhmään.

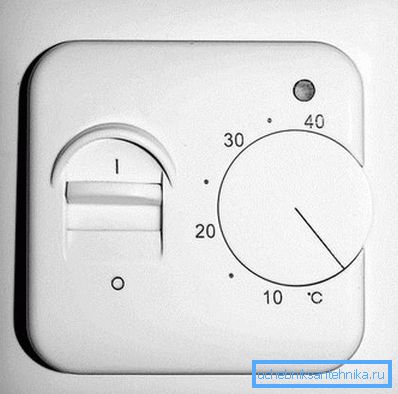

sähkömekaaninen

Tarkkaan ottaen vain tällaista säädintä voidaan kutsua releeksi: sähkömekaanista laitetta, joka avaa koskettimet fyysisesti, käytetään todellisuudessa tehonhallintaan. Sähkömekaanisten lämpökytkinten toimintojen luettelo on minimaalinen.

Ne voivat:

1. Virta päälle ja pois. Tätä tarkoitusta varten käytetään tavallisesti erillistä mekaanista vaihtokytkintä.
2. Aseta lämpötila pyörällä, jonka arvot on painettu tai kotelo.. Tyypillinen lämpötila-alue on +5 - +40. On selvää, että mitä korkeampi lämpötila, sitä suurempi on lämmön kulutus.

Selventää: energiankulutus lämpötilan ylläpitämiseksi määräytyy tietenkin sen absoluuttisen arvon perusteella, vaan lämpötilan delta kadun kanssa. + 30C: n ylläpitokustannukset talossa, jossa on +15 kadulla ja +5 kadulla -10, ovat samat.

1. Säilytä automaattisesti haluttu lämpötila, keskittyen ulkoisen lämpöparin ilmaisuihin.

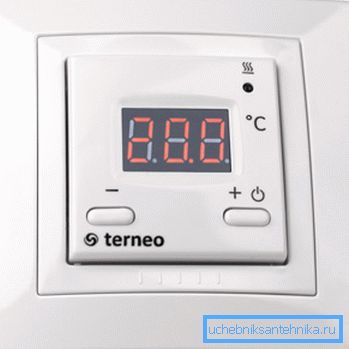

digitaalinen

Digitaalisten termostaattien toimivuus on sama kuin edellinen tyyppi.

Vain kolme eroa:

1. Manuaaliseen säätimeen painettujen numeroiden sijasta käytetään nestekidenäyttöä.
2. Lämmityksen kytkeminen pois päältä ei ole uskottu jatkuvasti napsauttavalle releelle, vaan melua sisältämättömälle transistoriyksikölle.
3. Voit asettaa käyttölämpötilan numeronäppäimistöllä.

Digitaaliset termostaatit ovat tarkempia kuin mekaaniset termostaatit. Tämä on vain osittain totta: niiden digitaalisen näytön ansiosta haluttu lämpötila on helpompi asettaa. Kuitenkin, kuinka tarkasti sitä ylläpidetään, riippuu laitteen kalibroinnista tietylle lämpöanturille ja se ei liity säätimen tyyppiin.

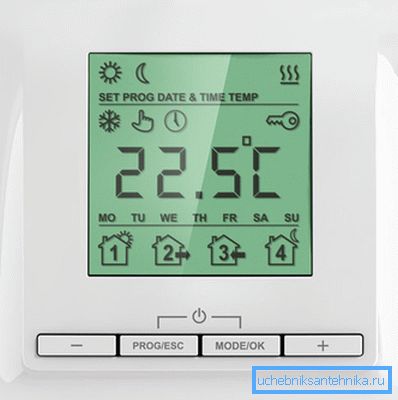

ohjelmoitava

Digitaaliseen säätöön lisätään vielä yksi toiminto: kyky asettaa päivittäinen ja viikoittainen työaikataulu. Esimerkiksi viikonloppuisin kotisi voidaan pitää + 20 ° C: ssa päivällä ja +16 yöllä; Saman työajan aikana tyhjä asunto lämpenee vain + 8 ° C: een.

Näyttää siltä, ​​että valinta on ilmeinen: ohjelmoitava ohjain on selvästi edullisempi kuin muut lämpökytkimet. On kuitenkin syytä harkita itse laitteiden kustannuksia:

Jos kovassa ilmastossa taloudellisempi laite maksaa tarpeeksi nopeasti, niin kuukausittainen sähkölämmityksen kulutus pari sataa kilowattituntia, takaisinmaksuaika kasvaa kymmeneen tai kahteen vuoteen.

Yhteensopivat laitteet

Mitä lämmönlähteitä voit liittää termostaattiin? Yleensä mihin tahansa suoran lämmityksen laitteeseen ilman omia digitaalisia ohjaimia. Kaikki elektroniset ohjauspiirit eivät vastaa oikein pysyviin sähkökatkoksiin ulkoisella termostaatilla.

Luettelossa:

• Kaapelin ja kalvon lattialämmitys. Tämä on kaikkein taloudellisinta sähkölämmitystyyppiä: koska lämmitetyn huoneen tilavuudessa on optimaalinen lämpötilajakauma, se voi vähentää kustannuksia verrattuna konvektiiviseen lämmitykseen 30-50 prosenttia.
• Lämmittimet.
• Öljypatterit.

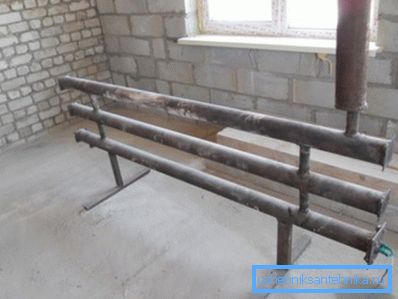

• Rekisterit, joissa on sisäänrakennetut lämmittimet.

Vain yksi rajoittava tekijä on laitteen käyttämä sähköteho. Tyypillisessä lämpöreleessä on rajoitettu 3600 wattia, mikä vastaa pienen huoneen aluetta. Suuremmalla kulutuksella käytetään useita itsenäisiä lämmityslaitteita, joista jokaisella on oma termostaatti.

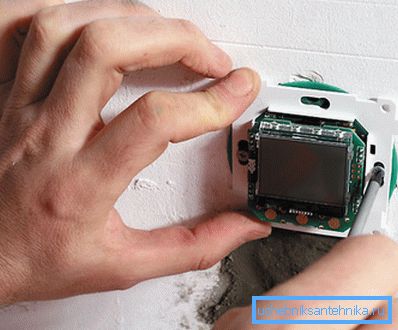

asennus

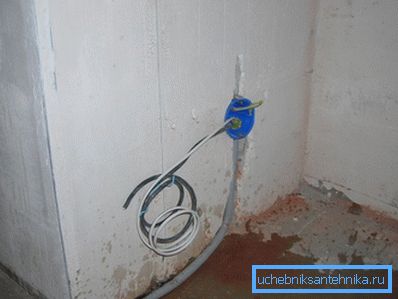

Kaikki myytävät termostaatit merkitsevät piilotettua asennusta liitäntärasiaan. Betoni- tai tiiliseinässä sen reikä valitaan 65 mm: n kruunulla; laatikko on sinetöity sementillä tai kipsilevyllä. Kipsilevyllä käytettiin erikoiskoteloita, jotka kiinnittävät levyn molemmille puolille.

Onko mahdollista asentaa termostaatti avoimesti?

Kyllä, mutta pari varausta.

1. Tarvitset erityisen sovitinlaatikon, joka on ruuvattu seinään tavalliseen tapausruuvilla.
2. On parempi irrottaa virta- ja lämpötila-anturin johdot kaapelikanavasta.

Tärkeä seikka: palavista materiaaleista valmistetuissa rakennuksissa palontorjuntaohjeessa säädetään korkeajännitteisten johdotusten asentamisesta teräsputkiin.

Termostaatin vakioasennuskorkeus on sama kuin kytkimillä, 90 cm lattiatasosta.

yhteys

Sääntelylaitetta on helppo yhdistää omin käsin - riittää, että tutkitaan huolellisesti havaintojen merkinnät.

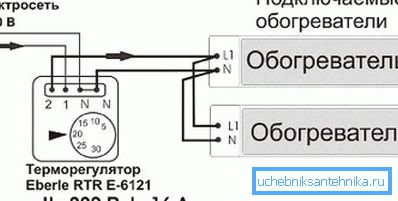

Tarvittaessa voidaan kytkeä kaksi lämmityselementtiä yhdensuuntaisesti yhden parin kanssa - jos vain niiden kokonaisteho ei ylitä lämpöreleen ominaisuuksia.

Lämpöanturi

Missä lämpötila-anturi on asennettu?

Se riippuu ensisijaisesti lämmityselementin tyypistä.

1. Kaapelilla lämmitettävän lattian tapauksessa se asetetaan PVC-putken sisällä olevaan tasoitukseen, joka mahdollistaa anturin vaihtamisen, kun se epäonnistuu.
2. Kalvon lämpöanturi sopii kalvon alla olevaan alustaan. Koska sekä anturilla että liitäntäkaapelilla on tavallisesti melko vaikuttava poikkileikkaus, niiden on valittava heille ura.
3. Erilaiset korkean lämpötilan lämmityselementit - konvektorit, rekisteröidyt lämmityksellä jne. - anturi on asennettu seinälle ja peitetty muovaamalla, hyllyllä tai muulla tavalla.

Tietenkin, kun valitset paikan lämpöparille, sinun ei pidä unohtaa tervettä järkeä.

• Koristeellinen leikkaus ei saa häiritä ilman vapaata liikkuvuutta lämpötila-anturin lähellä.
• Se sijaitsee suorassa auringonvalossa ja luonnossa.
• Anturia ei tule asentaa lämmityslaitteen lämpimän ilman ylösvirtaukseen. Tässä tapauksessa hänen todistuksensa on kaukana huoneen keskimääräisestä lämpötilasta.
• Anturin korkeus on parempi sijoittaa lattiasta välillä 90-120 cm, ja sen lukemat vastaavat subjektiivista näkemystäsi: +20 lattiatasolla voi aiheuttaa +28 ihmisen kasvun korkeudella.

Muuten: monet ohjelmoitavat lämpökytkimet toimitetaan omilla lämpötila-antureillaan.

johtopäätös

Toivomme, että lukijalle esitetyt suositukset ovat hyödyllisiä hänelle asennettaessa omaa sähkölämmitystä. Kuten tavallista, liitteenä oleva video sisältää lisää teemakohtaisia ​​materiaaleja. Onnea!
