Lämpöpumput: sähkölaitteiden valitseminen lämmitysverkon

Nykyaikaisessa rakentamisessa lämmitysjärjestelmät, joissa jäähdytysnesteen pakko kiertää, saavat yhä enemmän suosiota. Yksi tämän teknisen verkon tärkeimmistä osista on lämmityspumppu, jos päätät suunnitella tällaisen ilmastojärjestelmän omin käsin, mutta et tiedä, mitä laitteita haluat suosia, missä sähköpumppu laitetaan ja miten lasketaan sen teho, suosittelemme tutustumaan alla kuvattuun materiaaliin.

Laitteen toiminnan periaate

Vastaamalla kysymykseen, tarvitsetko lämmitysjärjestelmän pumpun - jäähdytysnesteen tasavirran järjestämiseksi tai painovoimaisen ilmastoverkon syöttämiseksi - on otettava huomioon monia tekijöitä.

Yksi tärkeimmistä on talon lämmitetty alue ja kerrosten lukumäärä. Jos puhumme pienestä dakasta, riittää luonnollinen kierto. Mutta kun talosi rakennuksessa on yli 200 neliömetriä. metriä kokonaispinta-alaa tai on kolme tai useampia kerroksia - lämmityspumppu on pakollinen.

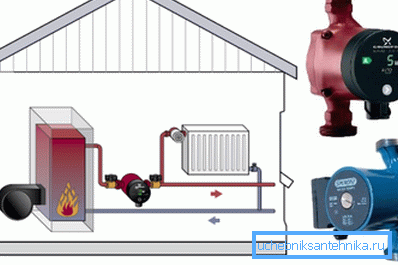

Jäähdytysnesteen paine painovoimajärjestelmässä ei ylitä 0,6 MPa, mikä ei selvästikään riitä takaamaan koko talon korkealaatuista lämmitystä. Lämmitysjärjestelmään asennettu pumppu mahdollistaa järjestettävän lämmitetyn veden tai pakkasnesteen tehokkaan jakelun kaikille lämpöpattereille riippumatta siitä, kuinka kaukana kattilasta ne ovat.

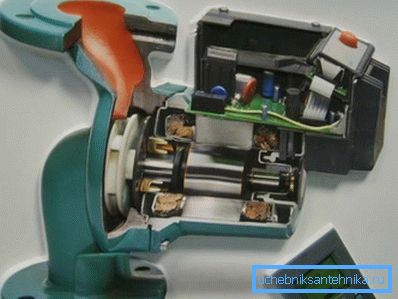

Toimintaperiaatteen mukaan ilmasto- verkostojen kotitalous- ja teollisuuskiertopumput ovat samanlaisia ​​kuin viemärilaitokset.

Ne koostuvat seuraavista osista:

• tapauksissa - yleensä se on valmistettu ruostumattomasta teräksestä korroosion välttämiseksi;
• roottori - se on usein tehty keramiikasta samoista syistä;
• akseli - siinä on pyörät, joissa on terät, joka aikaansaa vesivirran tai muun nesteen putkissa.

Momentin roottori ilmoittaa sähkömoottorista. Suuttimet poimi- vat sisääntulon läpi syötetyn nesteen ja työntävät sen poistoaukkoon. Tällä tavoin on mahdollista voittaa vaikeissa putkiosissa esiintyvä hydraulinen vastus ja varmistaa jäähdytysnesteen syöttö kaikkiin lämmitysjärjestelmän osiin.

Laitteiden edut

Nykyaikaisissa erikoisliikkeissä myytiin erilaisia ​​pumppuja lämmitysjärjestelmille. Ne erottuvat toisistaan ​​hinnan, käyttöjännitteen (220 tai 12 voltin) ja muiden teknisten ominaisuuksien perusteella.

Lajikkeesta, mallista ja muunnoksesta riippumatta lämmityksellä pumpulla on kuitenkin monia etuja. Tällaisten rakenteiden tärkeimmät piirteet on esitetty taulukossa.

Vaikka suunnittelet painovoiman lämmitysjärjestelmää, voit asentaa lisäpumpun, joka lisää verkon suorituskykyä tarvittaessa (esimerkiksi kun ulkoilman lämpötila on liian kylmä).

Kiinnitä huomiota! Lämmitysjärjestelmät, joissa on kiertopumppu, ovat haihtuvia. Toisin sanoen ne toimivat vain silloin, kun sähköä toimitetaan taloon. Jotta jäädytettäisiin johtimien tai sähkökatkosten sattuessa, on suositeltavaa asentaa akkukäyttöinen UPS lämmityspumppuun, jonka ansiosta jälkimmäinen voi toimia jonkin aikaa. Jos kylässäsi on usein sähkökatkoksia, auta ulos dieselgeneraattori. Tällainen lämpöpumppausasema on täysin itsenäinen.

Pumpun tyypit

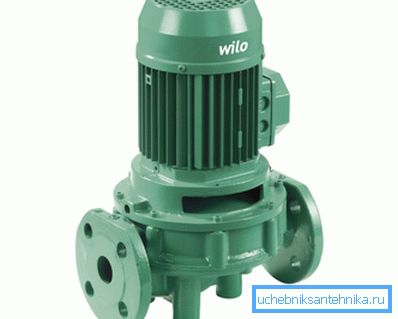

Laitteet "kuiva"

Kuten nimestä käy ilmi, tällaisten pumppujen ominaisuus on, että roottorin pumppausneste ei ole kosketuksissa siihen. Laitteen työkappale erotetaan sähköosasta erityisillä tiivisteillä, jotka on kiillotettu huolellisesti ja säädetty vuotojen estämiseksi.

Kuivapumpulla on erittäin suuri kapasiteetti, mutta tiivisteiden läsnäolon vuoksi se aiheuttaa paljon melua käytön aikana.

Toiminnan aikana on myös otettava huomioon seuraavat ominaisuudet:

1. Kuivapumppu voidaan asentaa vain erilliseen huoneeseen - kattilahuoneeseen. Muuten tärinä ja melu tekevät ihmisistä epämiellyttävän olla huoneeseen, jossa se on asennettu.
2. Käytön aikana roottori luo ilman turbulenssin pumpun vaipan ympärille. Ne nostavat pölyä, joka voi päästä laitteen sisään ja rikkoa tiivisterenkaiden tiiviyden.

Tämän välttämiseksi on välttämätöntä ylläpitää kattilahuoneen puhtautta ja hankkia pumppujen malleja, joissa on erityinen hydraulinen välikerros - tiivisteiden välissä oleva veden kalvo, joka estää pölyhiukkaset ja estää niiden pääsyn roottoriin.

Kuiva-tyyppiset lämpöpumput on jaettu useisiin eri tyyppeihin:

• pystysuora - tämäntyyppisessä laitteessa moottorin akseli sijaitsee pystysuorassa (tällaisia ​​yksiköitä käytetään tapauksissa, joissa on tarpeen pumpata suuri määrä jäähdytysnestettä);
• konsoli - putki, joka syöttää vettä, joka sijaitsee "etanan" ulkosivulla, ja ulostulo - rungon halkaisijaltaan päin;
• lohko - vesi menee pumppuun akselinsa suuntaan ja vedetään säteittäisesti.

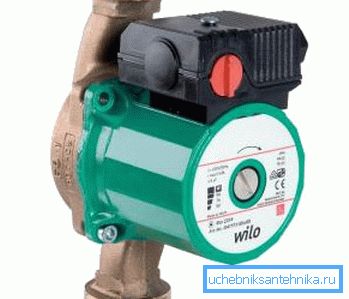

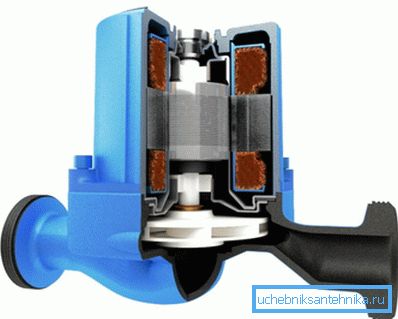

Märkälaitteet

Tämäntyyppisen pumpun erityispiirteenä on, että roottori ja terät pestään jäähdytysnesteellä, joka pumpataan järjestelmän läpi. Samaan aikaan sähkömoottori itsessään on erotettu työrungosta erityisellä rasvalla täytetyllä lasilla, joka ei salli veden tai pakkasnesteen täyttävän laitteen sähköistä osaa.

Lämmitysjärjestelmän ”märkä” pumppu asennetaan, jos putkilinjojen pituus ja lämmityspatterien määrä on pieni. Se sopii pieniin taloihin, huviloihin ja kaupunkiasuntoihin.

Pienestä tehosta huolimatta kuvatussa yksikössä on monia muita etuja:

• toimii lähes hiljaa;
• ei vaadi monimutkaista huoltoa;
• helppo korjata;
• sen avulla on helppo muuttaa lämmitysverkon toimintaparametreja.

Tärkein haitta on pieni tehokkuus. Tämä johtuu siitä, että roottorin nopeutta on pystyttävä nostamaan rakenteellisesti ja samalla varmistamaan lasin riittävä tiivistys.

Vihje! Riippumatta lämmityspumpuista, jotka asennetaan kotiisi, varmista, että niissä on elektroninen ohjauspiiri toimintatiloja varten. Voit siis yhdistää kaikki ilmastolaitteet yhteen verkkoon ja hallita sitä yhdestä ohjauspaneelista. Tämä mahdollistaa paitsi talon mukavimpien olosuhteiden saavuttamisen myös säästää merkittävästi energiakustannuksia.

Pumppulaitteiden valinta

Teknisten parametrien laskeminen

Lämmitysjärjestelmään on tarpeen valita pumpun erityinen tyyppi ja teho ottaen huomioon sen tekniset ominaisuudet ja ominaisuudet.

Ensinnäkin sinun on tiedettävä, kuinka paljon lämpöä tarvitaan, jotta talon asukkaat saavat mukavuutta kylmän kauden aikana.

Seuraavat tekijät otetaan yleensä huomioon:

• vallitsevat ilmasto-olosuhteet alueella, jossa rakennus sijaitsee;
• materiaali, josta tehdään rakennuksen eri rakenneosia;
• eristys ja siihen käytetyt materiaalit;
• asunnon ilmanvaihtojärjestelmän tyyppi ja suorituskyky.

Laskelmien tulos, jota yleensä suorittavat asiantuntijat, lämpöinsinöörit, on arvo, joka kuvaa jäähdytysaineen määrää, joka kiertää putkien ja lämpöpatterien kautta. Mitattu kuutiometreinä vettä tunnissa.

Sinun pitäisi myös laskea paineominaisuudet. Toisin sanoen mikä on yhtä suuri kuin kaikkien teknisiin verkkoihin asennettujen putkien ja laitteiden hydraulisen vastuksen arvo. Järjestelmän keskimääräisen pituuden mukaan tämä luku vaihtelee 2 - 4 metrin vesipatsaasta.

Toinen tärkeä sähkölaitteiden valintaan vaikuttava tekijä on lämmityskattilan suorituskyky. Tässä on tarpeen määrittää laitteen tehon riippuvuus veden virtausnopeudesta ja sen lämpötilan erosta lähtö- ja syöttösuuttimissa.

Joka tapauksessa on suositeltavaa antaa etusija säädettäville pumpuille. Voit siis muuttaa manuaalisesti tai elektronisten laitteiden avulla pumpun tehoa ja suorituskykyä ulkoisten olosuhteiden ja kuormituksen mukaan.

Hyödyllisiä vaihtoehtoja

Useimmat eri valmistajien pumput ovat samanlaisia ​​suunnittelussa ja teknisissä parametreissa. Luotettavuus on myös yleensä huipulla. Jotta jotenkin voitaisiin erottaa tuotteet kilpailevista malleista, tunnettuja tuotemerkkejä varustetaan laitteilla erilaisilla lisälaitteilla, jotka lisäävät niiden käyttömukavuutta ja ergonomiaa.

Harkitse yleisimpiä:

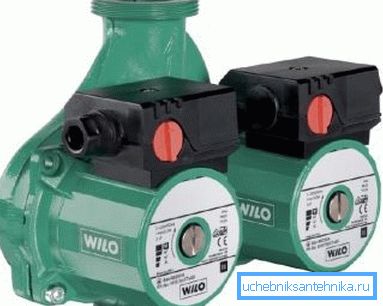

1. Kaksoispumppulaitteet.Tällaisia ​​laitteita käytetään suurten asuinrakennusten tai liiketilojen lämmitykseen. Ne voivat pumpata merkittävän määrän nestettä. Lisäksi yhden sähkömoottorin rikkoutuessa järjestelmä säilyttää tehokkuudensa käyttämällä toista pumppua yhdessä.


2. Laitteet, joissa on ajastin ja termostaatti. Tällaiset yksiköt asennetaan lämmitysverkkoihin, joissa on epäsuorat lämmityskattilat. Tällöin pumpun kapasiteetti (kierrosluku) vaihtelee tulevan jäähdytysnesteen lämpötilan mukaan. Kuumempi se on, sitä hitaammin kierto tapahtuu. Ajastimen avulla voit sammuttaa pumpun silloin, kun sitä ei saa käyttää (esimerkiksi yöllä tai työaikana).

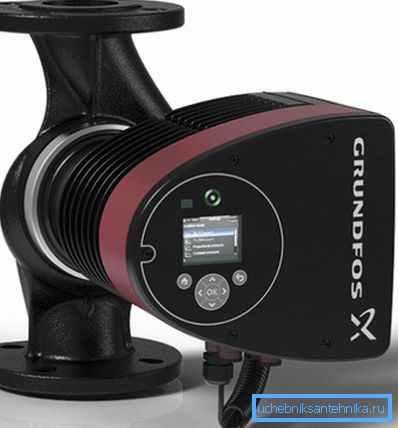

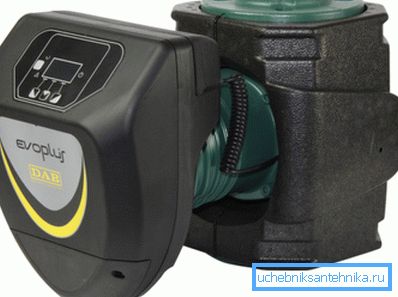

3. Laitteet, joissa on taajuusmuuttaja. Asennetaan vain monimutkaisiin lämmitysjärjestelmiin, joissa jäähdytysnestevirta verkon eri osissa ei ole sama.

Tällaiset pumput voivat itsenäisesti muuttaa moottorin nopeutta ohjauskeskuksen käskyjen mukaan. Jos elektroniikkatila epäonnistuu, kytkentä suoritetaan manuaalisesti.

Itseasennus

Pumpun asentaminen lämmitysjärjestelmään on vastuullinen ja monimutkainen prosessi, mutta jos sinusta tuntuu luottavaiselta kyvyistänne ja sillä on tarvittavat tiedot, kukaan ei häiritse tehdä itse työtä.

Ensin on varmistettava, että sinulla on seuraavat työkalut ja materiaalit:

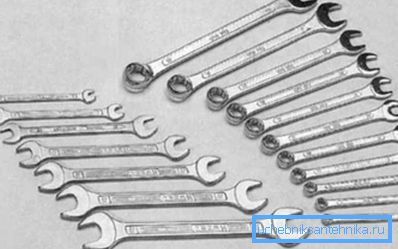

• joukko eri kokoisia avainta (tai kahta työkalua, joiden etäisyys sarveen on vaihteleva);

• ohitus - erityinen putki, johon ohitusputki on asennettu, jolloin pumppu voidaan korjata ja vaihtaa ilman jäähdytysnesteen tyhjentämistä ja ilmastointijärjestelmän pysäyttämistä;
• suodattimet - suojaa kalliita laitteita vahingoittamasta kiinteitä hiukkasia, joita joskus löytyy jäähdytysnesteen;

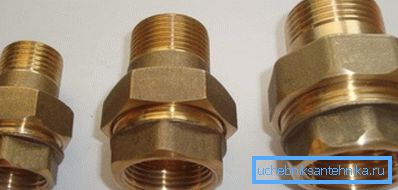

• Sgony- "American" - liittää muoviputket pumpun tulo- ja ulostulosuuttimiin;

• takaiskuventtiili - estää nesteen takaisinvirtauksen syöttöjohtoon.

Asennusprosessi sisältää seuraavat vaiheet:

1. On tarpeen ostaa pumppu, jonka kapasiteetti vastaa asennetun lämmitysjärjestelmän teknisiä ominaisuuksia. Paras valinta kotitalouksien lämmitysjärjestelmiin on kolmivaiheiset keskipakopumput, jotka aiheuttavat vähän melua työprosessissa, mutta pystyvät pumppaamaan riittävän suuria määriä jäähdytysnestettä.

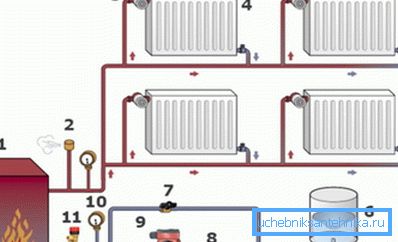

2. Asennus on suoritettava putkilinjan segmentillä, joka kuljettaa jo jäähdytetyn jäähdytysnesteen lämmityskattilaan (ns. Paluuvirtaus). Täällä veden lämpötila on alhaisempi kuin välittömästi kattilasta poistumisen jälkeen, joten pumppu kestää kauemmin.

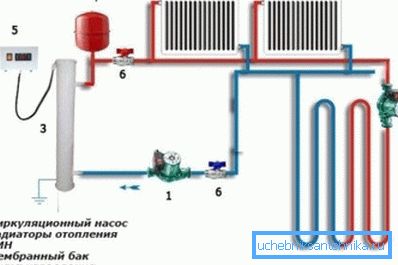

Kiinnitä huomiota! Järjestelmissä, joissa jäähdytysnesteen pakko kiertää, paisuntasäiliö - kalvotyyppi - on myös kytketty paluuputkeen, eikä keski-nousuputkeen, kuten painopiireihin.

1. Ennen asennusta älä unohda kytkeä kotitalouksien lämmityskattila pois päältä ja sammuttaa sulkuventtiilit sen sisään- ja ulostuloliitännöissä. Sen jälkeen pumpun asennus. Liitä se putkiin sgonov- "amerikkalaisen" avulla. Muista, että moottorin akseli on suunnattava vaakasuoraan (paitsi pystysuuntaiset pumput). Muussa tapauksessa laakerit kohdistuvat lisääntyneeseen kuormitukseen, minkä seurauksena pumppu epäonnistuu nopeasti. Vuodon välttämiseksi on suositeltavaa käyttää paroniittisia - lämpöä kestäviä tiivisteitä, jotka on valmistettu kumista ja joissa on asbestia.
2. Jos käytetään lämmitysjärjestelmää, jossa on suljettu kierto, tulee syöttöputkeen asentaa paluu- venttiili nesteen takaisinvirtauksen välttämiseksi.

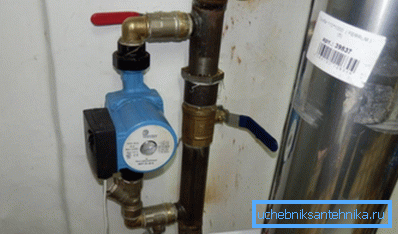

3. Pumppu on kytkettävä sopivien pysäytysventtiilien kautta. Tässä tapauksessa voit helposti sulkea nestevirtauksen tarvittaessa sähkölaitteiden korjaamiseksi tai vaihtamiseksi. Jotta ilmastoverkoston työtä ei keskeytettäisi, on suositeltavaa asentaa ohitus - putken ohitusosa (myös hanalla), jonka läpi neste virtaa pumpun poiston aikana.

johtopäätös

Kun olet tarkastellut edellä mainittua materiaalia, ei ole vaikeaa valita ja asentaa sopiva pumppu lämmitysjärjestelmään.

Ilmastolaitteiden tehokkuus riippuu kuitenkin sen muista elementeistä:

• kattila,
• lämpöpatterit,
• putket,
• paisuntasäiliö lämmitysjärjestelmään,
• anturit ja niin edelleen.

Saat lisätietoja tästä artikkelista julkaistusta videosta.
