Lämpöpumput kotiin: käyttötarkoitus, laite,

Kotilämpöpumppu on välttämätön yksikkö järjestelmille, joissa on pakko kiertää jäähdytysnestettä. Useimmat nykyaikaiset järjestelmät on rakennettu juuri pakollisen periaatteen mukaisesti, joten kiertolaitteen valitseminen on erittäin tärkeää. Puhumme lämpöpumpun perusominaisuuksista ja kriteereistä.

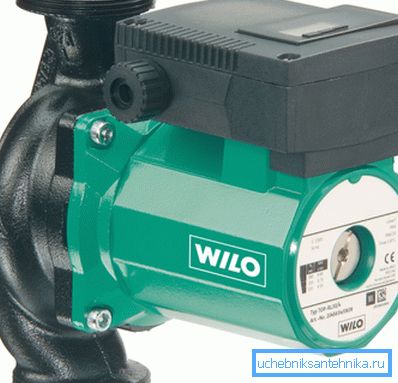

Lämmitys kiertovesipumppu

tapaaminen

Lämmitysjärjestelmissä on kahdenlaisia ​​jäähdytysnesteen liikkeen organisaatioita:

• luonnollinen;
• ja pakotettu kierto.

Luonnollinen kierto on mahdollista pienissä, yksinkertaisissa kytkentäkaavioissa, mutta laajennetut ja haaroittuneet putkilinjat edellyttävät nesteen pakotettua liikettä.

Aiemmin käytettiin yksityisen talon lämmitystä ilman pumppua, koska yksiköt olivat pulassa ja olivat melko kalliita. Lisäksi kaikkia asutuksia ei sähköistetty, ja pumpun moottoria käytetään sähköenergialla.

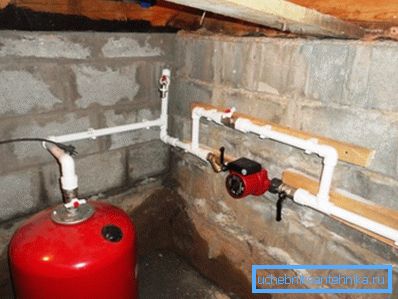

Kuitenkin nyt myös pienet järjestelmät yrittävät tehdä pakko- kiertoa, koska tämä lisää lämmönsiirron tehokkuutta, lisää lämmityksen tehokkuutta ja kaasun kulutus jäähdytysnesteen lämmitykseen vähenee. Polttoainetalous järjestelmissä, joissa on pakko- kierto, voi olla jopa 30% verrattuna veden luonnolliseen liikkumiseen johtuen eri lämpötilojen kerrosten konvektiivisesta liikkumisesta.

Kiinnitä huomiota! Kiertovesipumppu on välttämätön jäähdytysnesteen pakotetun liikkeen järjestämi- seksi pumpun työn johdosta sähkömoottorilla.

Monipiirisissä piirissä, joissa on keräyspalkkijakauma, rakennukset, joissa on useita kerroksia ja suuria lämmitysjärjestelmiä, jotka ovat lämmitysjärjestelmässä normaalia luonnollista kiertoa, ovat mahdotonta johtuen putkilinjan suuresta hydraulisesta vastuksesta. Tämän vastuksen voittamiseksi tarvitset kiertopumpun.

Laite ja toimintaperiaate

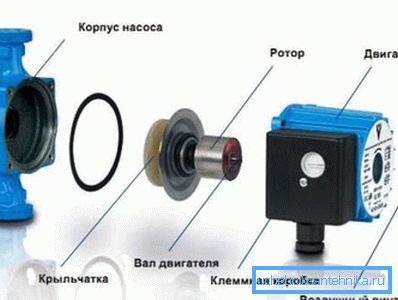

Selvitetään, miten pumppu on suunniteltu talon lämmittämiseen. Selvyyden vuoksi käytämme laitteen pääosien järjestelmää:

Joten seuraavat yksiköt ovat osa yksikköä:

• Pumpun runko on valurautaa tai ruostumatonta terästä. Tässä on veden virtauksen pyörivän juoksupyörän sieppaus ja pumppaus tiettyyn suuntaan;
• Moottorikotelo staattorikäämillä. Käämissä syntyy pyörivä magneettikenttä, joka saa roottorin liikkumaan;

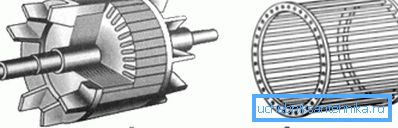

• Moottorin orava-roottori, jossa staattorikenttä indusoi virran, joka on vuorovaikutuksessa armeijan pyörivän kentän kanssa (asynkroninen toimintaperiaate);
• Moottorin akseli keraamisilla laakereilla, joka välittää vääntömomentin juoksupyörälle;
• Juoksupyörä, joka pyörii akselilla ja sieppaa nesteen siirtämällä sen;
• Juoksupyörän ja roottorin välissä on suojaholkki, joka ei salli veden tunkeutumista moottoriin;
• Liitäntäkotelo, jossa on ohjausyksikkö, nopeuden kytkin tai taajuusmuuttaja;
• Ilmanruuvi poistamaan ylimääräistä ilmaa.

Tällaisen koneen toimintaperiaate on seuraava: vaihtovirta virtaa staattorikäämitykseen ja muodostaa siihen sykkivän (pyörivän) magneettikentän pyörimisnopeudella 3600 rpm yhdellä käämillä. Kenttävoimakohdat leikkaavat kiinteän roottorin ja aiheuttavat virran käämityksessään, joka muodostaa roottorikentän.

Staattorin pyörivä kenttä sieppaa (houkuttelee) roottorin ja saa sen pyörimään sen kanssa. Akseli on jäykästi kytketty roottoriin ja sen vuoksi myös pyörii, siirtäen voiman siihen sijoitetulle juoksupyörälle, joka pumppaa pumpun rungossa olevan nesteen ja luo kiertoa järjestelmässä.

Kiinnitä huomiota! Laitteen normaalikäytössä pumppu on täytettävä vedellä, muuten nestettä ei tartu ja juoksupyörä pyörii joutokäynnillä.

Ohjausyksikön avulla voit säätää akselin kierrosnopeutta kytkemällä liittimiä (lisäämällä tai pienentämällä armatuurikäämien paria) tai muuntamalla vaihtovirran taajuus.

Valintaperusteet

Valitse oikea laite valitsemalla seuraavat parametrit:

1. Paine, jonka pumpun on annettava. Se vastaa putkilinjan hydraulista kokonaisvastusta, mitattuna metreinä vesipylväässä;
2. Yksikön suorituskyky. Sama kuin jäähdytysnesteen virtausnopeus järjestelmässä, joka lasketaan laskelmilla;
3. Mittojen yhdistäminen. Moottorikotelossa on kaksi tyyppiä yleisempiä - 25 ja 32 mm tai 1 ja 1,25 tuumaa;
4. Tuotteen asennus tai koko mitat. Ne olisi otettava huomioon, jotta yksikkösi mahtuu putkilinjaan.

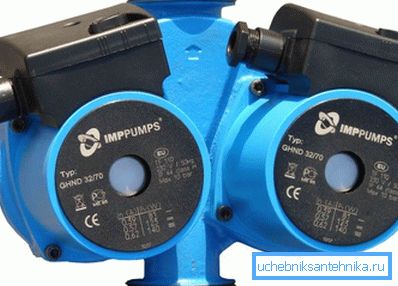

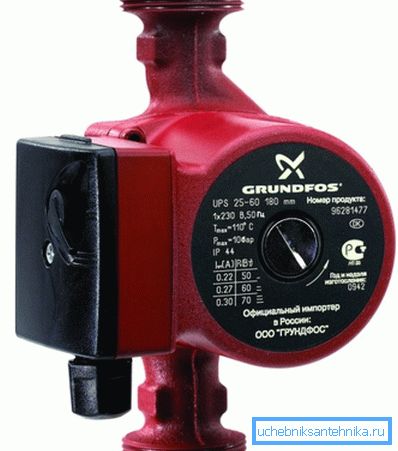

Kiinnitä huomiota! Jos tarkastellaan tapauksen merkintää, näet numeron suhteen, esimerkiksi 32/70. Ensimmäinen numero ilmaisee liitäntämitan millimetreinä ja toinen - paine desimetreissä eli 70 on 7 metriä vesipylvästä.

Järjestelmän paine voidaan laskea yksinkertaisesti kaavalla

H = F * s, missä:

• H - pään metrin vesipatsaassa;
• F - kerrosten lukumäärä, johon kuuluu kellari mukaan lukien;
• c - keskimääräinen kerroin, joka on yhtä suuri kuin rakennuksen yhden kerroksen hydraulisten häviöiden arvo. SNiP: n mukaan se on 0,7 - 1,1 m kahden putkijärjestelmän osalta ja 1,16 - 1,85 m kollektoripalkkijärjestelmissä.

Yksityisen talon putkilinjan tulisi ottaa kertoimen enimmäisarvo.

Tuottavuus lasketaan yksinkertaistetun järjestelmän tai virtauspaineominaisuuden perusteella. Yksinkertaistettu kaava laskennassa:

Q = W / 1,163 * 20 = 0,043 * W, jossa:

• Q - suorituskyky;
• W on huoneen lämmitykseen tarvittava lämpöenergia.

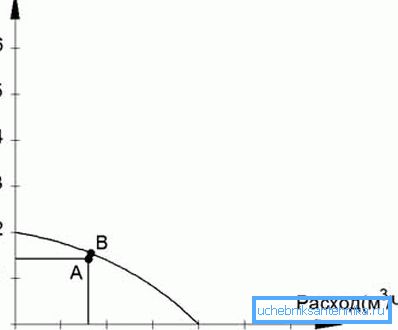

Kun tiedät paineen ja suorituskyvyn, voit määrittää pumpun toimintapisteen asettamalla paineen arvon kaavion pystysuoraan akseliin ja virtausnopeuteen vaakasuoraan. Tämän jälkeen voit hakea luetteloa käyttämällä laitetta, jonka toimintapiste on mahdollisimman lähellä pistettä, jonka olemme määrittäneet:

Asennustyöt

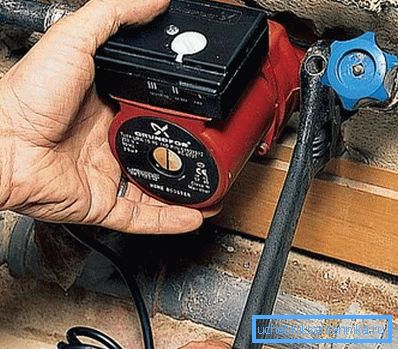

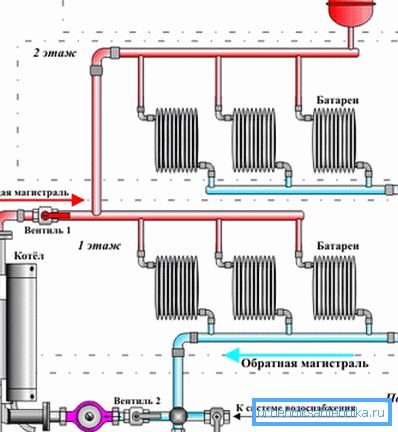

Asennusohjeet do-it-yourself pumppu on melko yksinkertainen. Se asennetaan paluuputkeen, joka ei ole kaukana kattilasta, koska piirin tässä osassa on lämmönsiirtimen alin lämpötila.

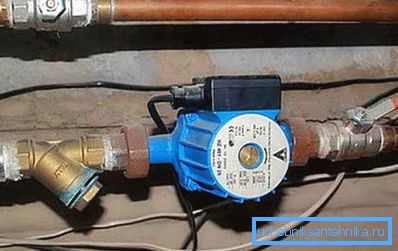

Ennen tuotteen syöttämistä leikataan karkea vesisuodatin suodattimen sisään ja ennen suodatinta ja sen jälkeen, kun pumppu tulee ulos, palloventtiilit asennetaan siten, että laite voidaan irrottaa vaihdettavaksi tai korjattavaksi ilman vettä.

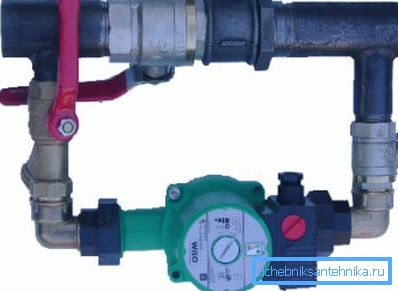

Laite asennetaan usein ohituksen kautta, ja putken ohitusosa on estetty nosturilla. Jos pumppu hajoaa, voit avata ohitusventtiilin nesteen luonnollista kiertoa varten.

Kiinnitä huomiota! Kiertokoneen asennuksen jälkeen lämmitysjärjestelmän testauspaine testataan kotona käyttäen erityistä puristinta.

johtopäätös

Kiertovesipumppu on välttämätön osa yksityisten talojen ja suurten esineiden nykyaikaisia ​​lämmitysjärjestelmiä. Laitteen valinta ja asennus tehdään edellä kuvattujen ohjeiden mukaisesti. Video auttaa sinua valitsemaan ja asentamaan tuotteen oikein.
