Lämmityssuojausryhmä: selvittää autonomisen järjestelmän

Mitä kattilan, putkien ja lämmityslaitteiden lisäksi tulisi varustaa suljetulla lämmitysjärjestelmällä, jossa on pakko kiertää? Mitkä ovat turvajärjestelmän toiminnot lämmitysjärjestelmässä? Meidän on tutustuttava laitteiden luetteloon, heidän valintansa algoritmiin ja asennusjärjestykseen.

rakenne

Niinpä se on annettu: olemme ostaneet kiinteän polttoaineen kattilan, joka koostuu tulipesästä, lämmönvaihtimesta ja yksinkertaisesta automaatiojärjestelmästä, jonka avulla lämpötehoa voidaan vähentää ylikuumenemisen aikana. Ilmeisesti tarvitsemme lämpöpatterit ja putket kattilan lämmittämän veden jakeluun.

Mitä muuta tarvitaan piirin normaaliin toimintaan?

1. Paisuntasäiliö. Se kompensoi jäähdytysnesteen määrän kasvua lämmityksen aikana. Vesi on lähes kokoonpuristumaton; Säiliö on yksinkertaisesti metallikotelossa kumipallo. Kun paine kuumennusjärjestelmässä kasvaa, tämä pallo pienenee, jolloin säiliö mahtuu ylimääräiseen jäähdytysnesteeseen.
2. Turvaventtiili. Se laskee ylimääräisen jäähdytysnesteen, jos paisuntasäiliön kapasiteetti on riittämätön.

Muuten: venttiilin aktivointi joko jäähdytysnesteen kiehumisella, joka ei ole hyväksyttävää, tai paisuntasäiliön riittävä määrä. Sen sijaan, että vaihdettaisiin suurempaan laitteeseen, lisäsäiliö voidaan asentaa piiriin; useiden säiliöiden tilavuudet on tiivistetty.

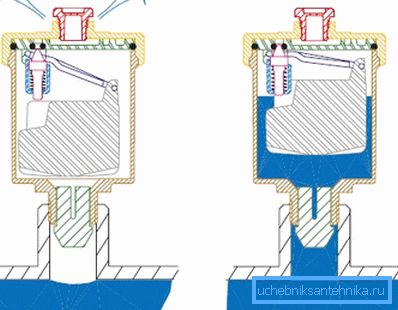

1. Automaattinen ilmanvaihto. Se poistaa järjestelmästä ilmapistokkeet, jotka voivat estää jäähdytysnesteen kiertoa.

1. painemittari (vaihtoehtona - lämpömittari). Laite palvelee järjestelmän parametrien visuaalista seurantaa.

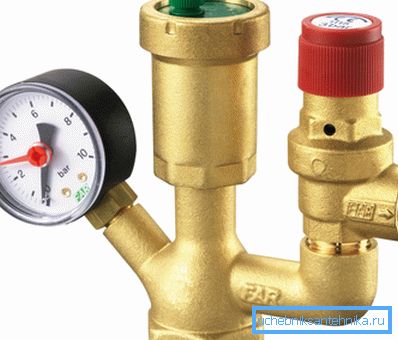

Kolme viimeistä laitetta myydään usein kokoonpanona yleisessä tapauksessa ja niitä kutsutaan turvallisuusryhmäksi. Yhdessä paisuntasäiliön kanssa ne on suunniteltu estämään kattilan ja lämmityspiirin tuhoutuminen paineen vaihteluissa.

Edellä mainitun lisäksi suljetun järjestelmän normaaliin toimintaan on tarpeen:

• Ilmakanavat (venttiilien erikoisosat, ns. Mayevsky-nosturit tai tavalliset vesihanat). Ne on asennettu johonkin täytteen yläpuolella sijaitsevan lämmittimen ylemmistä tulpista.
• Kiertopumppu, joka tarjoaa jäähdytysnesteen liikkumisen piiriin.
• Karkea suodatin, joka estää kiertovesipumpun, asteikon, hiekan tai muiden vieraiden kappaleiden vaurioitumisen, jostain syystä joutui piiriin.
• Valinnaisesti - venttiilit, kuristimet ja lämpöpäät, jotka mahdollistavat lämmityslaitteiden toiminnan hallinnan ja tarvittaessa sammuttavat ne kokonaan yksitellen.

sijainti

Missä kohdassa ääriviivat ovat parempia sijoittaa jokainen luetelluista elementeistä asennettaessa se itse?

Miksi tällaiset asennusohjeet ovat kunkin elementin osalta?

Turvallisuusryhmä

Piirin paine saavuttaa maksimiarvonsa juuri kattilan ulostulossa: lämmityksen aikana jäähdytysneste laajenee. Hydrauliset häviöt ja jäähdytysaineen lämpötilan asteittainen pieneneminen pienentävät jonkin verran paineita etäisyydellä lämmönvaihtimesta.

Laitteet, jotka tallentavat ylikuumenemisen aikana syntynyttä ylipainetta ja poistohöyryä, on loogista sijoittaa mahdollisimman lähelle maksimipaineen ja todennäköisen höyrystymisen pistettä.

pumppu

Se sijoitetaan yleensä pisteeseen, jossa on minimilämpötila. Pitkäaikainen lämmitys ei hyödytä kiertovesipumpun mekaanista lämmitystä. Kuten ehkä arvaat, jäähdytysnesteen vähimmäislämpötila tulee olemaan kaikkien lämmityslaitteiden kulun jälkeen - kattilan edessä.

suodatin

Sen pääasiallisena tehtävänä on suojata pumppua, joka itse asiassa ei jätä erityistä valintaa. Suodatin on asennettu siten, että se kerää roskat välittömästi ennen juoksupyörän kulkua.

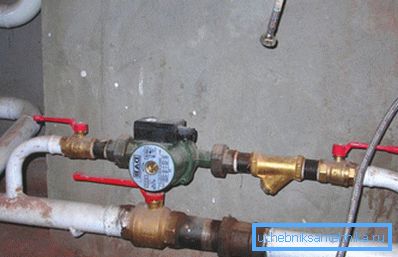

Hyödyllinen: pumppu ja suodatin on yleensä varustettu sulkuventtiileillä. Näin voit puhdistaa pumpun ja poistaa pumpun korjausta tai huoltoa varten, jolloin jäähdytysneste häviää mahdollisimman vähän.

Paisuntasäiliö

Säiliö sijoitetaan, kun jäähdytysnesteen virtaus on mahdollisimman lähellä laminaarista. Mitä pienempi turbulenssi on, sitä pienemmät ovat paineenvaihtelut piirissä, sitä vähemmän on todennäköistä, että turvaventtiili laukeaa väärin ja jäähdytysneste häviää.

Twistit luodaan missä tahansa taivutuksessa, läpimitaltaan siirtymässä, sulkuventtiilin elementissä ja ennen kaikkea pumppupyörässä.

säätö

Kattilan putkilinjan kahdelle elementille - turvaventtiilille ja paisuntasäiliölle - täytyy valita paine ja latauspaine.

Mitä numeroita tulisi suunnata?

• Turvaventtiili säädetään yleensä 2,5 - 3 kgf / cm2.

• Säiliön latauspaineen on vastattava täysin täytetyn piirin hydrostaattista painetta.

Vihje: 1 kgf / cm2: n ylipaine voi nostaa vesipatsaan 10 metriä. Niinpä, kun suljetun piirin maksimikorkeus on 5 metrin paisuntasäiliön yläpuolella, latauspaine on 0,5 kgf / cm2, 7 metriä - 0,7 kgf / cm2 ja niin edelleen.

Ohje valinnassa

Paisuntasäiliö

Kun ostat paisuntasäiliötä, on suositeltavaa tehdä tarkka laskenta, jossa otetaan huomioon valitun jäähdytysaineen laajennuskerroin, lämpötilan delta piirissä ja säiliön tehokkuussuhteessa, mikä kasvaa latauspaineen ja maksimipaineen välisellä aukolla.

Säiliön ylikapasiteetti ei kuitenkaan aiheuta vahinkoa, ja säiliöiden hintaerot vaihtelevat melko vähän. Siksi säiliö on yleensä yksinkertaisesti 10% järjestelmän jäähdytysnesteen kokonaismäärästä.

pumppu

Pumppujen matala-end-malleille ominainen 2 metrin vähimmäispaine riittää oikein lasketun järjestelmän toimintaan kaikilla järkevillä piirin pituuksilla. Suorituskyky valitaan siten, että jäähdytysnesteen koko tilavuus muuttuu noin 3 kertaa tunnissa. Esimerkiksi koko 500 litran tilavuudella otetaan pumppu, jonka kapasiteetti on 1,5 m3 / tunti.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa valitsemaan lämmityslaitteet omaan kotiinsa.

Liitteenä oleva video tarjoaa hänelle lisätietoja. Onnea!
