Lämmitysrekisterit: tuotantomenetelmät, tyypit,

Miten lämmitysrekisterit tehdään sileistä putkista? Mitä he haluavat? Milloin näiden lämmittimien käyttö on perusteltua? Lopuksi, miten rekisterin laskeminen - lämmityksen tulisi vastata huoneen ominaisuuksia, eikö? Yritetään vastata näihin kysymyksiin.

Mikä se on

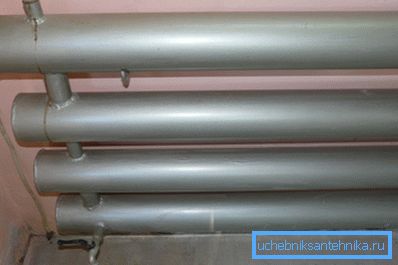

Yksinkertaisesti sanottuna lämmitysrekisteri on yksi tai useampi suurikokoinen putki, jonka läpi jäähdytysneste kiertää. Putket on yhdistetty silloilla ja ne on varustettu suuttimilla syöttöputkien liittämiseksi siten, että kierto tapahtuu koko lämmittimen tilavuuden yli.

Millä merkeillä lämmitysrekisterit voidaan luokitella?

tarvikkeet

Heidän valintansa ei ole liian suuri:

• Itse tehdyt mallit ovat useimmiten mustasta teräksestä valmistettuja. Menetelmä putkien, nippujen ja haarojen yhdistämiseksi - hitsaus.

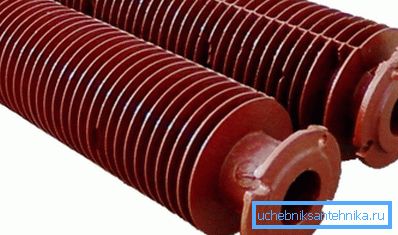

• Teollisuusrekisterit voidaan koota valurautaputkista, joissa on evät.. Kokoonpanoon käytetään laippaliitoksia paroniittitiivisteillä. Lämmityksen lisäksi valurautarekisterit toimivat usein lämmönvaihtimina, jotka poistavat lämpöä palamistuotteista kattiloissa ja eri toimialoilla.

Hyödyllistä: ilman paroniittia veden lämmityksessä se voidaan korvata tiivisteillä, jotka on leikattu käsin autokammiosta. Mutta kun lämmitetään teollisuusalueita, joissa on ylikuumentunut höyry, on välttämätöntä etsiä täsmällisesti paroniittia: tavallinen kumi 200-400 asteen lämpötiloissa alkaa nopeasti murentua.

suuntautuminen

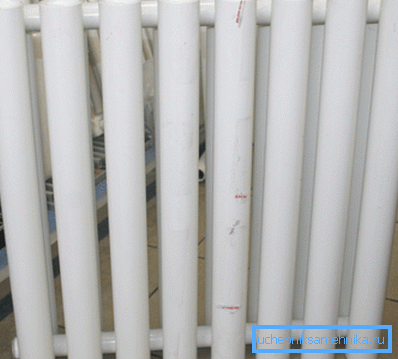

Tyypillinen teollisuuslämmitysrekisteri on vaakasuuntainen putki. Asuintilojen putkimaiset teräslämmityspatterit ovat kuitenkin usein pystysuoria.

Samoilla kokonaismitoilla ja samalla pinta-alalla lämmitysrekisterien lämpöteho ei riipu suuresti putkien suunnasta.

Useimpien tuotteiden horisontaalinen suuntaus johtuu melko arkisista syistä:

1. Lämpöverhon luomiseksi ikkunan eteen lämmittimen on oltava kokonaan sen alapuolella, mikä merkitsee hyvin määriteltyä pituuden ja korkeuden suhdetta.
2. On paljon yksinkertaisempaa hitsata matala ja pitkänomainen rekisteri vaakasuorista putkista.

hyppääjiä

Puserirekisterien muoto ja koko on jaettu poikkileikkaus- ja S-muotoisiin.

Ohjeita ensimmäisen luokan rekisterin tekemisestä lyhyesti näyttää tältä:

1. Suurikokoiset putket leikataan samanpituisiksi segmenteiksi.
2. Niiden päät on juuttunut levyihin, jotka on leikattu teräslevystä 3-4 mm.
3. Putkien seinämiin leikataan reikien ja suuttimien reiät, minkä jälkeen ne tarttuvat niihin ja rekisteriarvon muokkaamisen jälkeen ne palavat.
4. Lisä- ja kuurojen ylityspisteet hitsattiin, mikä antaa suunnitteluvarmuuden.

Tämän tyyppisten lämmitysrekistereiden valmistus houkuttelee sitä, että se vaatii vähintään työkaluja: bulgarialainen ja hitsausmuuntaja ovat varsin riittäviä. Suunnittelun yksinkertaisuuden hinta on melko korkea hydraulinen vastus useista halkaisijaltaan siirtymisistä johtuen.

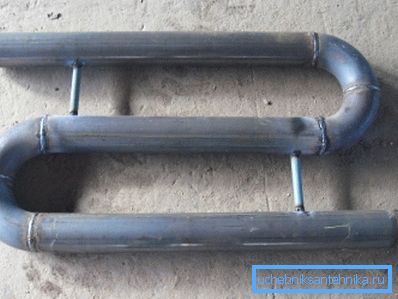

S-muotoiset lämmitysrekisterit ovat jatkuvan poikkileikkauksen kela, jossa ohuempia hyppyjä tarvitaan vain jäykkyyden vuoksi. Pyöreiden valmistukseen, joiden putken halkaisija on pieni (enintään 50 mm), käytetään putken taivutinta. Suurissa osissa on tarpeen hankkia valmiita hanoja.

Erityistapaukset

Meidän pitäisi mainita myös muutama erittäin utelias malli.

Jatkuva rekisteri

Viime vuosisadan 50-70-luvulla rakennetuissa yrityksissä käytetään poikkileikkaus- tai S-muotoisten rekistereiden sijasta melko utelias rakentaminen: myymälä tai oheishuone on koko kehää pitkin lyömätön putki. Järjestelmä on käyttökelpoinen siinä, että se tarjoaa seinien lämmittämisen nousevan lämpimän ilman virralla koko pituudeltaan.

Autonominen rekisteri

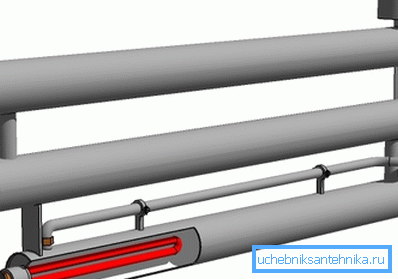

Itsenäisenä lämmityslaitteena käytetään usein rekisteriä alemman osan lopussa, johon on asennettu yksi tai useampi putkimainen sähkölämmitin.

Laitteen valmistuksessa on useita hienovaraisuuksia.

• Siinä olevat puserot ovat hyväksyttäviä molempien osien molemmissa päissä. Tämä takaa jäähdytysnesteen konvektio.
• Laite avataan. Osa sen kapasiteetista käytetään paisuntasäiliönä: jäähdytysneste täyttää rekisterin vain 90-95% tilavuudesta.
• Jäähdytysaineena ei usein käytetä vettä, vaan öljyä (työstö pois tai halvalla mineraalilla), mikä tekee mahdolliseksi sulatuksen pelän.

asennus

Mikä on lämmitysrekisterien asennus?

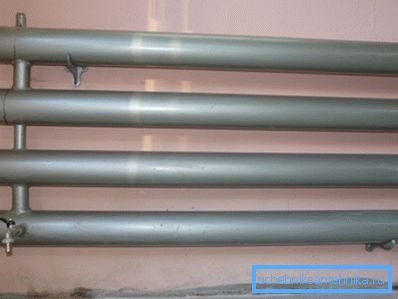

Rekisterin yksinkertaisin kiinnitys on tasaisella vahvistuksella, joka on kiinnitetty seinään halkaisijaltaan 10-14 mm.

1. Seinään on merkitty muutaman reiän taso, jossa alempi ja yläosa on sijoitettava.
2. Reiät porataan halkaisijaltaan alle puolen millimetrin pienemmäksi kuin olet.

Vinkki: koska pora, jonka halkaisija on 11,5 mm, on lähes mahdotonta löytää, reikä voidaan porata halkaisijaltaan 10 mm ja laajentaa 11,5 mm: n metalliporalla.

1. Reiän reunat, joissa on viistetty, ajetaan seinään vähintään 6-7 cm: n syvyyteen.
2. Niissä lämmityslaite on ripustettu.
3. Armeija on taivutettu ja taivutettu rekisteriosan ympärille. Taivutukseen käytetään putkiosan vipua.
4. Ylimääräiset kiinnitykset leikataan in situ; Lopuksi pyöristetään tiedosto, jotta vältytään loukkaantumiselta.

siirtokunnat

Mikä on lämmitysrekisterin laskenta? Aloitetaan kaukaa.

Mitä lämmittimen teknisiä ominaisuuksia tulisi harkita sen valinnassa?

• Käyttöpaine Hitsausrekisterissä se ilmeisesti ylittää keskuslämmitysaseman parametrit ja mahdollistaa sen, että se kestää minkä tahansa veden vasaran.
• Käyttölämpötila On helppo arvata, ettei myöskään ole erityisiä rajoituksia.
• Lämpöteho. Se valitaan huoneen tilavuuden mukaan. Lämpötehon puute tarkoittaa, että se on kylmä kotona; ylimääräinen - että ikkunoiden pitää olla auki ja kestää luonnoksia.

Miten lämmitysrekisteri lasketaan tietylle halkaisijalle tarkoitetulle teräsputkelle?

Seuraava kaava on voimassa täällä:

Q = Pi * Dn * L * k * Dt, jossa:

• Q - lohkon lämpövirta watteina.
• Pi on luku pi, jonka katsotaan olevan 3.1415;
• DN - putken ulkohalkaisija metreinä.
• L - osan pituus metreinä.
• k on teräsputken lämmönjohtavuuskerroin, joka on 11,63 W / m2 * C.
• Dt - delta-lämpötila huoneen jäähdytysnesteen ja ilman välillä.

Tärkeä kohta: lämmön virtaus lasketaan yhdelle vaakasuoralle putkelle tällä tavalla. Monirivirekisterissä kaikille osille, lukuun ottamatta ensimmäistä, käytetään ylimääräistä kerrointa 0,9: ne ovat lämpimän ilman ylävirrassa ensimmäisestä putkesta, mikä vähentää lämpötilan deltaa.

Miten lasketaan myyjän määrittämän putken halkaisija tuumina tavallisiin arvoihin? Tässä on kokoa vastaava taulukko:

Huomautus: Kaukosäädin on lähellä sisähalkaisijaa. Ulkoisen aikaansaamiseksi on tarpeen lisätä putken seinämän paksuus kahdesti.

Arvioidaan neljän rivin rekisterin lämmönsiirto putkesta, jonka ulkohalkaisija on 108 mm ja pituus 1,2 metriä, lämpötilassa +80 ° C ja ilman lämpötilassa huoneen +20 ° C lämpötilassa.

1. Ensimmäisessä osassa lämpövirta on 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 wattia.
2. Jokaista seuraavaa se kerrotaan 0,9: llä. 284 * 0,9 = 255.
3. Kokonaisarvo on 284+ (255 * 3) = 1049 wattia.

Laitteen arviointi

Yritetään antaa lyhyt arviointi rekisteristä.

• Se on erittäin kestävä ja vikasietoinen.
• Toisin kuin kehitetyt evät, pölystä on helppo puhdistaa.
• Hän ei käytännössä tarvitse pesua. Kun jäähdytysneste kiertää laitteen läpi, se lämmittää koko tilavuuden.
• Ulkonäkö - sanotaanpa amatööri. Rekisteri ei juuri koristele huonetta.
• Ulosvedon puuttumisen ja teräksen alhaisen lämmönjohtavuuden takia rekisterin lämpöteho on huomattavasti huonompi kuin saman kokoiset alumiinisäteilijät.

tulokset

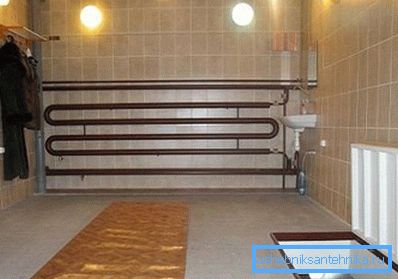

Rekisterit olisi käytettävä ensisijaisesti autotallien, työpajojen ja teollisuustilojen lämmitykseen. Asunnon osalta kannattaa tarkastella pienempiä ja kunnon näköisiä alumiini- ja bimetallilämmityslaitteita.

Kuten aina, liitteenä oleva video tarjoaa lukijalle lisätietoja. Onnea!
