Lämmitysradiaattorien asentaminen omin käsin: asennuspaikan

Kun suoritetaan seuraava asunnon kunnostus, monet asunnon omistajat tarvitsevat ennemmin tai myöhemmin lämmitysjärjestelmän kokonaan tai osittain, jonka yksi tärkeimmistä komponenteista on vesijäähdytin. Se koostuu joukosta virtaavia vesikanavia, joiden läpi lämmitetty jäähdytysaine kiertää, mikä takaa lämmönvaihdon kuuman veden ja ympäröivän ilman välillä.

Käytön aikana virtauskanavat sisäpuolelta kasvavat vähitellen suolasuoloilla ja tukkeutuvat ruostehiukkasilla, joten ajoittain tällaiset laitteet tarvitsevat täydellisen vaihdon.

Jäähdyttimien asennus- ja liitäntäominaisuudet

Tällä hetkellä voit löytää suuren määrän pienikokoisia ja kevyitä lämpöpattereita, jotka mahdollisesti tarvitsevat jokaisen asunnon omistajan korvata omilla käsillään tavallisia kotitaloustyökaluja käyttämättä ammattimaisia ​​putkimiehiä.

Visuaalisena oppaana tässä artikkelissa esitetään havainnollistettu ohje, jossa kuvataan yksityiskohtaisesti asuinhuoneistossa olevien lämmitysradiaattorien itsensä korvaamisen prosessi.

Asennuspaikan valmistelu

Ennen kuin asennat lämpöpatterit, sammuta järjestelmän vesijohto kokonaan.

Jos jokaisen akun lähellä on sulkuventtiili, tämä voidaan tehdä suoraan asunnossa, ja jos tällaista mahdollisuutta ei ole, on tarpeen sulkea koko nousuputken yhteinen sulkuventtiili, joka sijaitsee yleensä asuinrakennuksen kellarissa.

1. Varmista, että järjestelmässä ei ole paineita, on tarpeen purkaa vanhat paristot, minkä jälkeen jokainen tuloputki on valmistettava pysäytysventtiilien asentamiseksi;
2. Kokoa uusi paristo vaaditusta määrästä osia ja valmistele sille väliaikainen tuki. Jotta voisit tietää, miten radiaattorit asennetaan oikein ikkunan alla olevaan seinään, noudata alla olevia suosituksia.

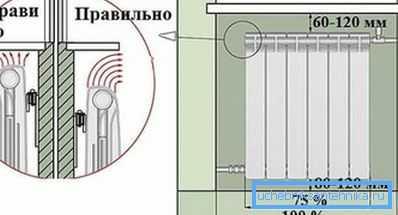

1. Mittaa subwindow-kapealla oleva kokonaispituus ja piirrä pystysuora viiva tiukasti keskeltä pitkin, etsi sitten säteilijän pituusakselin keskipiste ja aseta se vastakkaisesti vedetyn viivan suuntaan.
2. Vedä seinän tasolle vaakasuora viiva, joka sijaitsee 60-120 mm: n etäisyydellä kynnyksen pohjasta ja joka vastaa akun ylärajaa;
3. Asenna jäähdyttimen viivojen mukaan tilapäiset tukipesät ja suorita merkinnät seinälle. Samalla on varmistettava, että etäisyys akusta lattiaan on vähintään 85-120 mm ja etäisyys seinään noin 35-50 mm.

Vihje! Kun yhteinen sulkuventtiili on kytketty pois päältä, täytetyn lämmitysjärjestelmän ylemmissä kerroksissa pysyy riittävä määrä lämmönsiirtoa, joten ennen vanhan akun purkamista sinun on valmisteltava sopivia tyhjiä astioita tyhjennysveden keräämiseksi.

Valitse yhteyden tyyppi järjestelmään

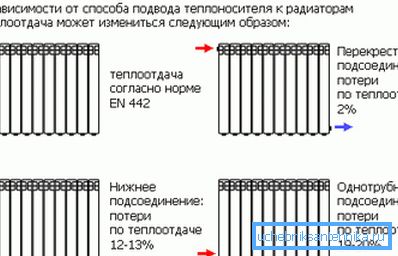

Nykyaikaisissa asuinlämmitysjärjestelmissä käytetään useita vesiparistoyhteyksiä, joista kullakin käytetään erityisolosuhteiden mukaan.

Jotta jokaisella asunnon omistajalla olisi käsitys siitä, miten asennetaan lämpöpatterit kunnolla, kolme yleisimmin käytettyä liitäntävaihtoehtoa luetellaan alla.

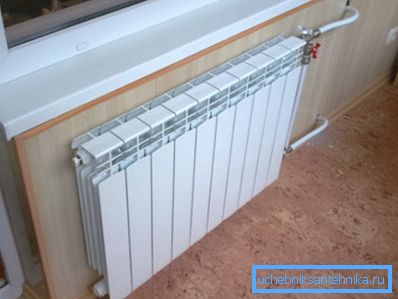

1. Yhden suuntainen sivusuuntainen liitäntä tarjoaa parhaan lämmönsiirron, mutta soveltuu vain yksittäisille lämpöpattereille, jotka koostuvat enintään 12 erillisestä osasta. Tällöin jäähdytysnesteen syöttö on kytketty ylempään tuloon ja ulostuloon alempaan ulostuloon akun toisella puolella;

1. Diagonaalinen tai ristikytkentämenetelmä voit liittää yhteen linjaan useita lämpöpattereja suuren huoneen lämmittämiseen. Tässä tapauksessa kuumaa vettä syötetään ylemmän suuttimen läpi toisella puolella ja ulostulo alemman suuttimen kautta akun takana;
2. Pohjayhteysmenetelmä voit piilottaa kaikki kommunikaatiot pohjalevyn tai maanalaisen tilan alla, mutta jäähdyttimen lämpöhäviö vähenee huomattavasti. Tässä järjestelmässä lämmitetty vesi pääsee alempaan suuttimeen ja tulee ulos akun toisella puolella olevasta alemmasta suuttimesta.

Vihje! On suositeltavaa asentaa mekaaninen termostaatti, jossa on lämpötilansäädin kunkin akun sisääntulossa. Ensi silmäyksellä tämän laitteen hinta saattaa tuntua korkealta, mutta sen käyttö mahdollistaa lämmön järkevämmän käytön ja vähentää siten keskimääräisiä vuosittaisia ​​lämmityskustannuksia.

Jäähdyttimien asennus ja asennus

Monissa rautakaupoissa voit ostaa koko valitun tyypin ja koon pariston, joka on jo koottu tarvittavasta määrästä osia ja on täysin valmis asennettavaksi, mutta ennen kuin asennat lämmityspatterin itse ja yhdistämällä sen vesijärjestelmään, se on varustettava venttiileillä.

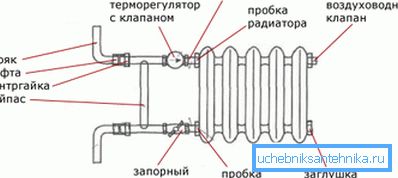

1. Kierrä valitut kytkentäkaaviosta riippuen kaksi läpivientitulppaa (futorki) tarvittaviin jäähdyttimen aukkoihin, joita käytetään tulo- ja poistoliitäntöjen liittämiseen;
2. Kierrä kolmas läpivienti (futorku), johon ylempi jäähdytysneste sijaitsee ylemmän jäähdytysnesteen varrella, jossa sinun täytyy asentaa Mayevsky-venttiili, joka tarvitaan kertyneen ilman vapauttamiseksi, ja kääri sokea korkki jäljellä olevaan vapaaseen reikään;
3. Asenna yksi palloventtiili syöttö- ja paluuputkistoon, ja niiden eteen, kahdella puolella, asenna ohitus sulku- palloventtiilillä, joka on avattava akun sammuttamisen tai purkamisen aikana;

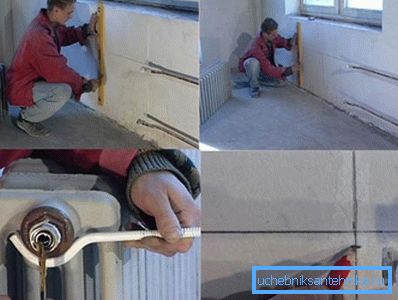

1. Aiemmin tehtyjen merkintöjen mukaan laakerikannattimet asennetaan seinään, asennetaan niihin jäähdytin ja kiinnitetään se pakkauksen mukana toimitetun vakiovarusteen avulla.
2. Kun kiinnikkeet kiinnitetään tasolle, on pidettävä mielessä, että akun reunan, johon Mayevskyn ilmaventtiili on asennettu, on oltava hieman kohotettu;

1. Kytke tulo- ja paluuventtiilit yhdysliittimellä "amerikkalainen" laipalla ja korkki-mutterilla kytkeäksesi jäähdyttimen vastaavaan holkkiin;
2. Varmista, että liitäntä on oikein ja kiristää kaikki kierteitetyt liitännät, sinun täytyy avata nousuputken tuloputki sekä putkilinjojen palloventtiilit ja täyttää järjestelmä jäähdytysnesteellä;
3. Jos käytössä on itsenäinen sähkö- tai kaasulämmitys, suorita järjestelmän testaus ja anna sen toimia jonkin aikaa enimmäisolosuhteissa, minkä jälkeen se on tarkistettava huolellisesti vuotojen varalta.

Vihje! Kokoamalla kaikki kierteiset liitännät on välttämätöntä asentaa kumi- tai silikonitiivisteet, jotka sisältyvät tavalliseen asennussarjaan vesisäteilijöiden liittämiseksi ja jotka voidaan ostaa millä tahansa rautakaupasta.

johtopäätös

Paritalojen korvaaminen paristoissa on parhaiten keväällä ja kesällä, lämmityskauden päättymisen jälkeen. Koska lämmitysjärjestelmässä ei tällä hetkellä ole kuuman veden painetta, palovammojen vaara on täysin poistunut ja hänen ja sen naapurikylän tulvan todennäköisyys vedellä laskee.

Tarkastellaan tässä artikkelissa olevaa videota huolellisesti, ja saat visuaalisen oppaan kotitalouksien vesisäteilijöiden asentamiseen ja liittämiseen.
