Lämmitysradiaattoreiden asennus: miten akku kiinnitetään

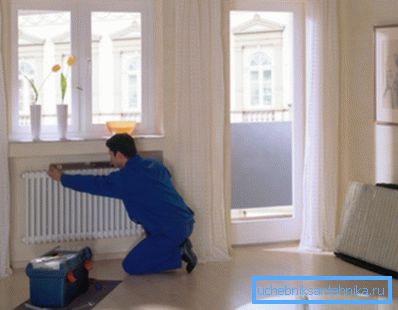

Paristojen asentaminen asunnon tai yksityisen talon lämmitysjärjestelmän järjestelyyn on melko kallis yritys, koska vuokratun rakennusmiehistön palveluiden hinta on melko korkea. Siksi monet suorittavat lämpöpatterien asennuksen omin käsin.

Siinä ei ole mitään monimutkaista. Seuraavassa kuvataan yksityiskohtaisesti koko toimintasarja.

Telakointiaseman valinta putkistojen kanssa

Ennen kuin asennat lämmityspatterin huoneistoon tai yksityiseen taloon, sinun on päätettävä, miten siihen toimitetaan kuumaa vettä ja lämmönsiirtäjä, joka on jo luovuttanut lämpöä, purkautuu. Lämmitysradiaattoreiden asennussuunnitelma riippuu lämmitysverkon järjestelystä (yksi- tai kaksiputki), paristojen suunnittelusta ja niiden osien määrästä.

Harkitse tärkeimpiä vaihtoehtoja:

1. Yhdensuuntainen liitäntä sivusuuttimiin. Tämä menetelmä jäähdytysnesteen syöttämiseksi on suosituin. Tässä tapauksessa tuloputki on kytketty akun yläosaan, poistoputkeen - pohjaan. Ratkaisun etuna on, että tällä tavalla saavutetaan laitteen maksimitehokkuus.

Tuloputki voidaan kytkeä lämmityspaneelin pohjaan, mutta lämpöteho pienenee yli 5%.

Vihje! Kun akkuja telakoidaan monilla osilla, viimeinen niistä voi lämmetä huonosti veden riittämättömyyden takia. Tässä tapauksessa on suositeltavaa varustaa lämmönvaihtimen kanavan jatke.

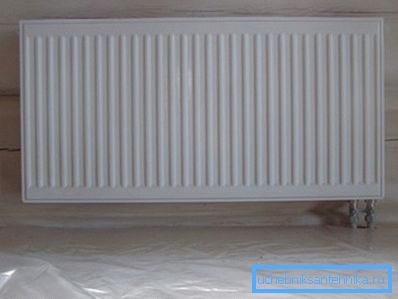

1. Pohjayhteys. Sitä käytetään, jos pääputkistot piilotettiin lattianpäällysteen tai pohjalevyn alle. Sen etuna on maksimaalinen esteettisyys - putket eivät pilaa huoneen ulkoasua. Niiden lyhyet venytykset tulevat ulos lattiasta ja liittyvät välittömästi sisään tulevien akkujen suuttimiin.

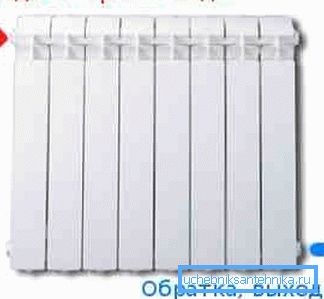

1. Lämmityspatterin diagonaali asennetaan itse. Tätä menetelmää käytetään vain, jos suuri akku on asennettu (osioiden lukumäärä on yli 12). Sisääntuloputki yhdistää ylemmän suuttimen akun toiselle puolelle ja poistuu alemman aukon kautta vastakkaiselta sivureunalta.

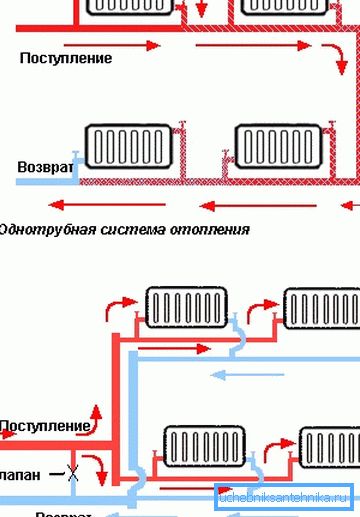

Lisäksi on kaksi tapaa siirtää jäähdytysnestettä:

• johdonmukainen - tässä tapauksessa lämmitetty vesi virtaa lämmittimestä ja takaisin, joka kulkee jokaisen huoneistoon tai taloon asennetun jäähdyttimen läpi;
• rinnakkain - lämmitysverkon asennuksen aikana pääputkilinja asetetaan, jossa lämmitysparistot on kiinnitetty liitosten läpi.

Ensimmäinen menetelmä on edullisempi, koska se kuluttaa vähemmän materiaaleja. Kuitenkin, jos on tarpeen korjata patterit, on välttämätöntä sulkea koko verkko ja tyhjentää jäähdytysneste siitä, mikä on mahdotonta kylmän kauden aikana.

Tämän järjestelmän toinen haitta on lämmön epätasainen jakautuminen. Akut, jotka on asennettu lähemmäs kattilaa (tai talon ylemmissä kerroksissa), lämpenevät enemmän. Erilaisten osien asentaminen auttaa selviytymään tästä tilanteesta (sitä kauempana lämmittimestä, sitä enemmän).

Toinen menetelmä vaatii suurten putkien, venttiilien ja liitosten käyttöä. Rinnakkaislämmitysjärjestelmä voidaan kuitenkin jakaa useisiin itsenäisiin osiin.

Jäähdyttimen korjaaminen ei edellytä lämmityksen sammuttamista. Riittää, kun katkaistaan ​​lämmönsiirtimen pääsy tähän verkon osaan nostureiden avulla.

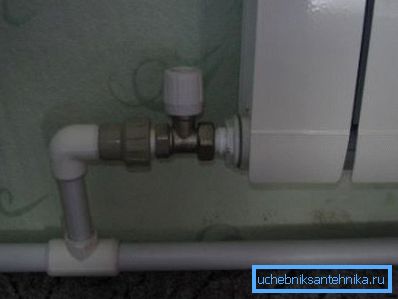

Myös täällä ei ollut vikoja. Jos nestepaine putkissa on alhainen, jäähdyttimeen kulkee pienempi määrä kuumennettua vettä, mikä myös vähentää lämmitystehokkuutta. Tämän välttämiseksi tulo- ja poistoputken väliset ohitusputket (ylivuotoputket) on tehtävä pienemmästä halkaisijaltaan ja varustettava sulkuventtiileillä.

Lämmittimien liittäminen

Yleiset vaatimukset

On olemassa tiettyjä sääntöjä säteilijöiden asentamiseksi, joita on noudatettava epäonnistumatta, riippumatta asennettavista materiaaleista.

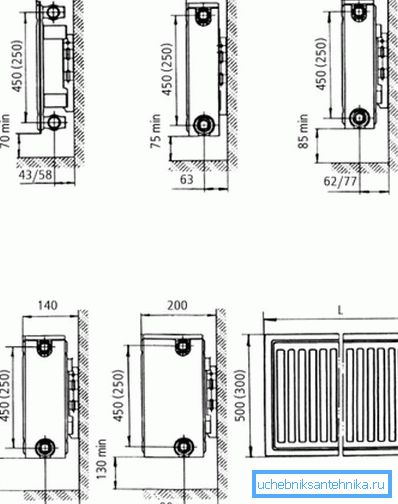

Erityisesti puhumme rakennuksen eri rakenteellisten osien ja itse lämmityspaneelin välisestä etäisyydestä:

1. Jäähdyttimen yläreunan ja kynnyksen välissä on oltava vähintään 10 cm vapaata tilaa.
2. Lattianpäällyksen ja lämmityspaneelin pohjapinnan välissä on oltava yli 12 cm leveä rako.
3. Lämpöpaneelin ja seinäpinnan välisen rakon, johon se on kiinnitetty, on oltava 2 - 5 cm. Muista, että jos patterin takana oleva pystysuora pinta on peitetty lämmön heijastavalla materiaalilla, pakkaukseen sisältyvien kiinnityskorvojen pituus ei ehkä ole riittävä, ja siksi on ostettava muita lisävarusteita.

Kiinnitä huomiota! Edellä kuvatut vaatimukset mahdollistavat ilman luonnollisen konvektion järjestämisen eli kylmän ja lämpimän ilmamassan sekoittamisen huoneeseen. Tästä johtuen huone lämpenee nopeammin ja tasaisemmin. Niiden noudattamatta jättäminen johtaa kylmän ja lämpimän ilman paikallisiin vyöhykkeisiin, lasien sumuttamiseen ja muihin ongelmiin.

Työjärjestys

Valurautalämmittimien ja niiden alumiini- tai teräsosien asennus on seuraava:

• vanhat lämmityslaitteet;
• merkintä tehdään, jonka mukaan uuden akun pitimet pidetään kiinni;

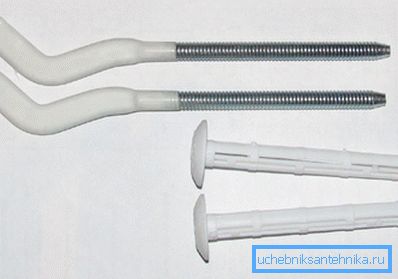

• kiinnityslaitteisto on asennettu (tähän tarvitaan kaiuttimia tai ankkuripultteja);

• lämmityspaneeli asennetaan (asennetaan tarvittava määrä osia, Mayevskyn hanat, pysäytysventtiilit, termostaatit jne.);
• valmis akku ripustetaan koukkuille (jos sijoitus ja poraus tehtiin oikein, lämmityspaneelin tulisi helposti ”makuua” siinä olevaan paikkaan);
• putkilinjan telakointi tehdään (tätä tarkoitusta varten käytetään erityisiä liitoksia kierteellä).

Kiinnitä huomiota! Tiivistysliitokset tulisi kiinnittää enemmän huomiota. Täällä tapahtuu useimmiten vuotoja, jotka voivat muun muassa johtaa järjestelmän tuulettamiseen.

johtopäätös

Lämmitysakun asentaminen on melko yksinkertainen prosessi, mutta kaikki sen vaiheet on suoritettava huolellisesti ja tehokkaasti. Vain silloin asennettu ilmasto-verkosto tarjoaa talon mukavuutta ja viihtyisyyttä.

Alla olevasta videosta saat lisätietoja tilojen lämmitysjärjestelmien suunnittelusta.
