Lämmitysputkisäteilijät: tyypit ja ominaisuudet, kotitekojen

Erilaisten modernien markkinoiden lämmityslaitteiden valikoima on silmiinpistävää sen moninaisuudessa, nyt voit helposti löytää tuotteita lähes jokaiseen makuun ja budjettiin. Kuitenkin lämmityspatterit, joilla on omat kädet, on valmistettu putkista tähän päivään saakka. Näitä rakenteita voidaan hitsata tai valmistaa, jolloin tuotannossa käytetään erilaisia ​​metalleja ja muotojen osalta kaikki riippuu mestarin mielikuvituksesta. Keskustelemme kaikista näistä hienovaraisuuksista edelleen.

Putkimaisen patterin tekeminen omilla käsillään.

Mikä metalli on parempi

Aluksi on huomattava, että tällaiset rakenteet voidaan suunnata sekä lämmönsiirtoon, säteilijöiden toiminnan suorittamiseen että lämmön ottamiseen, kun putkimainen rekisteri on asennettu suoraan kattilan tai uunin palotilaan.

Lisäksi joissakin malleissa käytetään nestemäisen jäähdytysnesteen sijasta kuumennettua kaasua, esimerkiksi jäähdyttimen savupiippua.

  • Teräsputket lämpöpattereille katsottiin tämän markkina-alan johtajiksi. Teräksen lämpöteho ei tietenkään ole yhtä suuri kuin alumiinin tai kuparin lämpöteho, se on alttiina korroosiolle ja vaatii säännöllistä huoltoa. Näitä puutteita kompensoi kuitenkin kohtuuhintainen hinta ja monenlaisia ​​tyyppejä ja kokoja. Lisäksi tavallisten rautametallien keitto on paljon helpompaa kuin väri.
  • Ruostumattomasta teräksestä käytetään harvoin tällaisia ​​rakenteita.. Sen lisäksi, että sen kustannukset lievästi sanottuna ovat kaukana talousarviosta, argonhitsausta käytetään ruostumattoman teräksen juottamiseen, eikä jokainen ammattimainen hitsaaja voi työskennellä sen kanssa.
Ruostumaton teräs.

Tärkeää: tässä tapauksessa sinkitty rauta ei yksinkertaisesti ole järkevää käyttää. Ohut sinkkipinnoite hitsausprosessin aikana vain palaa. Tämän seurauksena korroosio vaikuttaa jo heikkoon hitsiin.

  • Kupariputkirekisterien käyttö on perusteltua vain kuparin johdotuksen ympäri talon ympärillä. Kuparin lämpöteho on neljä kertaa korkeampi kuin rautametallien, joten tässä puhutaan lämmityksestä putkilla, joissa ei ole lämpöpattereita, tarkemmin sanoen vähimmäismäärällä säteilijöitä. Ensinnäkin kuparin hinta on upeasti korkea, ja toiseksi tämä metalli on erittäin vaativa käyttöolosuhteissa.

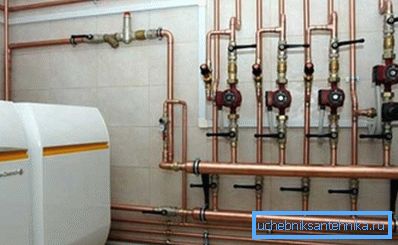

Kuparin johdotuslämmitys.
    1. Kuparijärjestelmät vaativat ohuella puhdistetulla lämmönsiirtimellä, jossa ei ole kiinteitä hankaavia aineita.
    2. Tällaisissa järjestelmissä varusteiden on oltava kuparia tai yhteensopivia metalleja, kuten pronssi, nikkeli, kromi tai messinki. Lisäksi alumiini ja kupari on ehdottomasti kiellettyä yhdistää.
    3. Kupariputket edellyttävät välttämättä korkealaatuista maadoitusta, koska on olemassa sähkökemiallisen korroosion vaara.
    4. Kupari on pehmeä materiaali, joten järjestelmä tarvitsee lisäsuojaa, luonnollisesti kuoret ja kilvet maksavat myös rahaa.

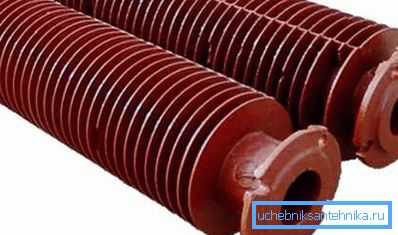

    • Kuvassa esitettyjä valuraudan lämpöputkia käytetään edelleen teollisuusrakennuksissa ja teknisissä tiloissa.. Tämän rakenteen paino on kuitenkin paljon suurempi kuin kotitalouksien valurautaparistojen paino. Esteettömän ulkonäön ja melko alhaisen tehokkuuden vuoksi ne eivät ole suosittuja.
    Putkimaiset valurautaparistot.

    Vinkki: valuraudan putkirekisterit eivät voisi olla sopivampia asennettavaksi palotilaan. Optimaalinen lämpökapasiteetti, alhainen hinta ja vaatimattomuus suhteessa jäähdytysaineeseen tekevät niistä johtajia tähän suuntaan.

    Putkimaisen patterin tyypit ja ominaisuudet

    Kaikesta edellä esitetystä käy ilmi, että teräsputkille ei ole käytännössä mitään vaihtoehtoa. Vaikka omilla käsillään hitsattujen rakenteiden ulkonäkö on hyvin keskinkertaista, mutta autotallissa, kasvihuoneessa tai kesämökissä, ne ovat varsin sopivia, eikä itse kokoonpanon ohjeet tässä ole monimutkaisia.

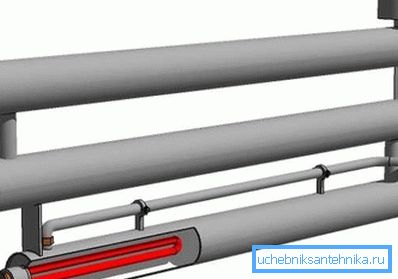

    Akun virtapiiri sähköakselilla.

    Improvisoitujen putkimaisen patterien tyypit

    Tällaiset itse tehdyt rakenteet tehdään usein serpentiiniksi tai rekisteriksi. Ensimmäisen otsikon kokoonpano. Metalliputki on kaareva käärmeen muodossa, minkä jälkeen liitosputket ja joissakin tapauksissa kiinnitysnauhat hitsataan siihen.

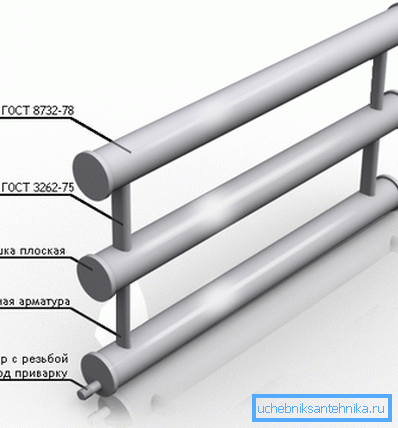

    Rekisterien valmistusta koskevat määräykset.

    Täysin taivutetulla säteilijällä on luonnollisesti merkittäviä etuja hitsattuihin rakenteisiin nähden. Mutta teräsputken taivuttamiseksi tarvitaan erityinen putken taivutin tai ainakin kaasupoltin. Lisäksi putken halkaisija ei yleensä ylitä 50 mm. Siksi tehokkaampien järjestelmien osalta on tavallista käyttää rekisterirakenteita.

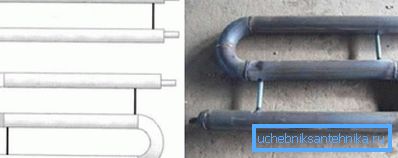

    Klassinen kela.

    Jäähdyttimen putken halkaisijaa ei ole rajoitettu rekisterijärjestelmässä. Yleisimmin käytetyt ovat sileät pyöreät putket halkaisijaltaan 32 - 150 mm.

    Osat voidaan yhdistää kahdella tavalla - merkkijonoina tai sarakkeen muodossa. Liitoskierre eroaa itse asiassa kelasta vain liitosputkien läsnä ollessa. Muuten se on kaikki sama johdonmukainen käärme.

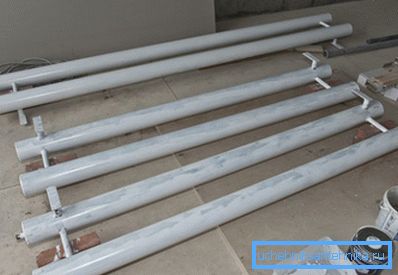

    Voit muodostaa yhteyden.

    Pylväsputket on kytketty rinnakkain. Toisin sanoen horisontaalisesti asennetut, halkaisijaltaan suuremmat osat on yhdistetty molemmilla puolilla pystysuuntaisilla paloilla. Tämä muistuttaa osittain tavallista tehdasradiaattoria, vain ylösalaisin.

    Tällaiset itse tehdyt rekisterit voidaan liittää sekä yksi- että kaksiputkisiin järjestelmiin. Järjestelmän tyypin teknisiä ominaisuuksia ei oteta huomioon. Tällaiset rekisterit toimivat niiden suuren halkaisijan ja minimaalisen hydraulisen vastuksen ansiosta parhaiten lämmitysjärjestelmissä, joissa on luonnollinen jäähdytysnestevirta.

    Mutta älä unohda, että luonnolliset järjestelmät on asennettu kaltevuudella veden virtauksen suuntaan, noin 5 mm per 1 metri pitkä.

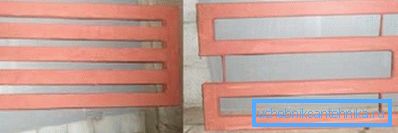

    Tuotteet profiiliputkesta.

    Tärkeää: hitsauskoneen, hiomakoneen ja muiden apuvälineiden läsnäollessa on myös helppo asentaa lämmityspatterit muotoillusta putkesta omin käsin sekä pyöreästä. Tällöin hydraulinen vastus on tietysti hieman suurempi, mutta putkille, joiden poikkileikkaus on yli 50 mm, tämä virhe ei ole merkittävä.

    Sekä itse tehdyissä että tehdassuunnitelmissa käytetään laajalti evien tai "höyhenen" tuotteita. Tässä tapauksessa on kysymys siitä, että metalliliuskat tai -levyt on hitsattu tasaiselle putkelle. Metallin kasvun vuoksi termolyysi kasvaa huomattavasti. Erityisesti kuvassa esitetty tulisijuputki toimii tällä periaatteella.

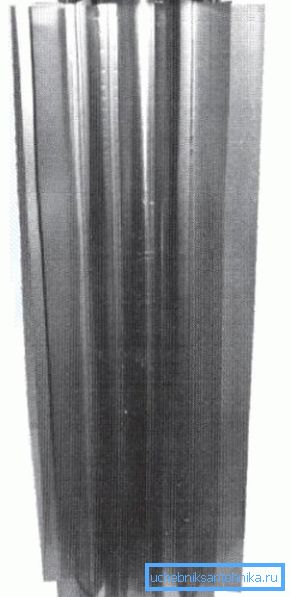

    Savupiiput.

    Laske kotitekoinen putkimainen jäähdytin

    Jäähdytysnesteen sisäiseen tilavuuteen verrattuna jäähdyttimen kosketusalue ilman kanssa on pieni, joten sinun ei pitäisi odottaa suurta tehokkuutta tällaisista rakenteista.

    Ongelma voidaan ratkaista osittain asettamalla kiertovesipumppu järjestelmään. Mutta tässä on välttämätöntä olla varovainen, pumpun tehon nousu johtaa väistämättä ulkoisen melun esiintymiseen.

    Erilaisten teräsputkien ominaisuudet.

    Kuten jo mainittiin, putken halkaisijat ovat 32–150 mm, mikä aiheuttaa suuren lämmönsiirtovolyymin. Toisaalta kattilan toiminta on pehmeämpi ja säästävä. Mutta samaan aikaan ylikellotusenergiaa tarvitaan monta kertaa enemmän, ja lämpötilaa on hyvin vaikea hallita suurella tilavuudella.

    Huolimatta kotitekoisten putkimaisen patterien kokoonpanon helppoudesta on edelleen rajoituksia. Erityisesti tehokkaaseen järjestelmän toimintaan on mahdotonta sijoittaa putkia liian tiiviisti. Sääntöjen mukaan osien välinen etäisyys ei saa olla pienempi kuin yksi ja puoli sädettä pääputkesta.

    Lämmönsiirron taso.

    Pohjimmiltaan tällaiset rakenteet ovat hyvin pitkä putki, joka on taivutettu tietyllä tavalla, jotta järjestelmä olisi kompakti. Räätälöityjen teräspatterien lukumäärän laskemiseksi käytetään samoja parametreja kuin perinteisissä teräsputkissa. Taulukossa on keskiarvotiedot, jotka on keskitetty maan keskiradalle.

    Mutta jos oikeat pöydät eivät olleet käsillä, voit mennä toiseen suuntaan. Laskelmia varten asiantuntijat käyttävät yleensä ei-monimutkaista kaavaa. Ainoa asia, joka sinun täytyy ottaa taulukoista, on materiaalin lämmönsiirtokerroin. Kaikki muut tiedot voidaan hankkia paikan päällä.

    Laske lämmön määrä.

    Edut ja haitat kotitekoisista teräsrakenteista

    • Ehkä tärkein etu on tällaisen akun alhaiset kustannukset. Mutta tämä on totta vain, jos hitsaus ei ole ongelma sinulle ja kaikki tehdään todella itsenäisesti. Jos maksat hitsaajan työstä, tällaisen jäähdyttimen hinta voi olla sama kuin edullisen alumiinituotteen hinta Kiinasta.
    • Tällaiset paristot, jotka suurimmaksi osaksi säteilevät säteilylämpöä, niin että happea ei polteta.

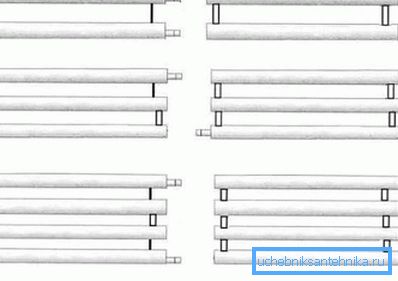

    Rekisteröi yhteys.
    • Volumetristen sileiden pintojen hoito on paljon helpompaa kuin nykyaikaisilla aaltoparistoilla.
    • Teräs kestää helposti minkä tahansa käyttöpaineen ja ei pelkää vesivasaraa.
    • Teräksiset kotitekoiset paristot toimivat yhtä hyvin myös järjestelmässä, jossa jäähdytysnestettä on pakotettu ja luonnollinen.

    Osoitimme osittain edellä mainittujen rakenteiden haitat. Erityisesti teräs on alttiina korroosiolle, tällaiset paristot on maalattava lämmönkestävillä maaleilla, muotoilu on hyvin keskinkertaista ja lopuksi lämmönsiirto jättää paljon toivomisen varaa.

    Metalli-aallotusten alkuperäinen kela.

    Tämän artikkelin video sisältää aiheita tästä aiheesta.

    johtopäätös

    Päätettäessä, mikä on parasta putkien tai patterien lämmitykseen, tulee olla riippuvainen erityisistä olosuhteista ja huoneen tyypistä. Loppujen lopuksi, kallista rautavalua näyttää myös naurettavalta maan kasvihuoneessa, kuten teräs improvisoitu kela ylellisessä kylpyhuoneessa.

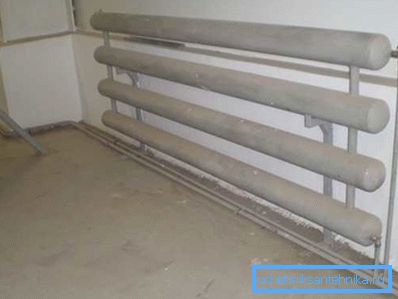

    Akku tuotantoalueella.
