Lämmitysputkien halkaisijan laskeminen: kaavat ja esimerkit

Miten lämmitysputkien läpimitta lasketaan tunnetulla kattilateholla? Miten lasketaan vähimmäishalkaisija kontuurin erilliselle osalle? Tässä artikkelissa on perehdyttävä laskelmissa käytettyihin kaavoihin ja liitettävä tutustumiseen esimerkkejä laskelmista.

Miksi tarvitset sitä

Ja itse asiassa - miksi on tarpeen laskea lämmitysputkien halkaisija? Miksi yksinkertaisesti älä ota putkia, jotka ovat ilmeisesti ylisuuria? Loppujen lopuksi me suojaamme itsemme liiallisesta hidasta kierrosta piirissä.

Valitettavasti tällä lähestymistavalla on useita vakavia haittoja.

• Materiaalien kulutus ja siten metrin hinta nousee suhteessa halkaisijan neliöön. Kustannukset eivät ole penniäkään.

Huomaa: saman paineen ylläpitämiseksi putken halkaisijan kasvaessa on tarpeen lisätä seinämän paksuutta, mikä lisää materiaalien kulutusta.

• Yhtä tärkeää on, että putkilinjan halkaisija kasvaa jäähdytysnesteen tilavuuden kasvua ja vastaavasti järjestelmän lisääntynyt terminen inertia. Se lämpenee pidempään ja jäähtyy pidempään, mikä ei ole aina toivottavaa.

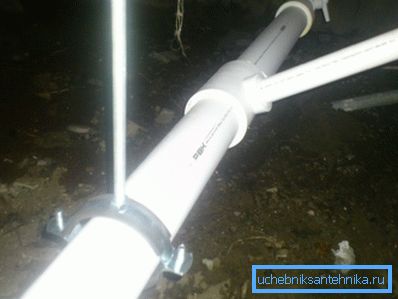

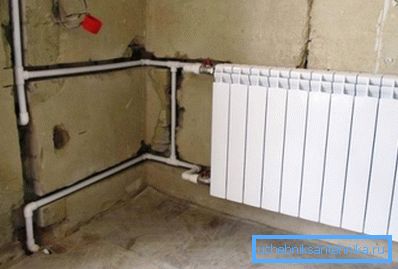

• Lopuksi, kun paksujen lämmitysputkien avaus asetetaan, ne eivät oikeastaan ​​koristele huonetta, ja kun ne piilotetaan, ne lisäävät strobien syvyyttä lattian seinissä tai tasoitteen paksuudessa.

kaava

Koska me, rakas lukija, emme rukoile hankkimalla lämmitysinsinöörin tutkintotodistusta, emme nouse viidakoon.

Lämmitysputken läpimitan yksinkertaistettu laskenta suoritetaan kaavan D = 354 * (0,86 * Q / Dt) / v mukaisesti, jossa:

• D on haluttu halkaisijaarvo senttimetreinä.
• Q - piirin vastaavan osan lämpökuorma.
• Dt on syöttö- ja paluulinjojen välinen lämpötilan delta. Tyypillisessä autonomisessa järjestelmässä se on noin 20 astetta.
• v on jäähdytysnesteen virtausnopeus putkissa.

Näyttää siltä, ​​että tarvitsemme joitakin tietoja jatkaaksesi.

Lämmitykseen käytettävien putkien halkaisijan laskemiseksi tarvitaan:

1. Selvitä, millä nopeudella jäähdytysneste voi liikkua.
2. Opi laskemaan koko järjestelmän ja sen yksittäisten osien lämpöteho.

Jäähdytysnesteen nopeus

Sen on täytettävä pari rajaehtoa.

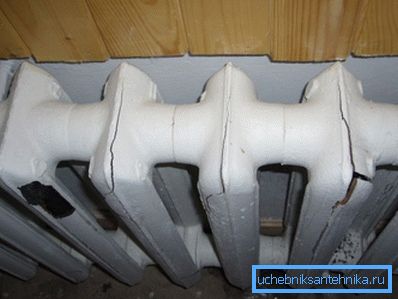

Toisaalta jäähdytysnesteen tulisi kiertää piirissä noin kolme kertaa tunnissa. Muuten korostunut lämpötila-delta kasvaa huomattavasti, mikä tekee lämpöpatterien lämmityksestä epätasaisen. Lisäksi voimakkaassa kylmässä saamme hyvin todellisen mahdollisuuden sulattaa piirin kylmimmät alueet.

Toisaalta liian suuri nopeus tuottaa hydraulista kohinaa. Jos haluat nukahtaa putkissa olevan veden myrskyn, on ilo, sanoa, amatööri.

Voimassa on virtausnopeusalue 0,6-1,5 metriä sekunnissa; samanaikaisesti laskelmissa käytetään yleensä suurinta sallittua arvoa - 1,5 m / s.

Lämpöteho

Tässä on kaavio sen laskennasta seinien normalisoidulle lämmönkestävyydelle (maan keskelle - 3,2 m2 * C / W).

• Yksityiselle talolle perusvoimaa varten otetaan 60 wattia huonetta kohti.
• He lisäävät kullekin ikkunalle 100 wattia ja kullekin ovelle 200 wattia.

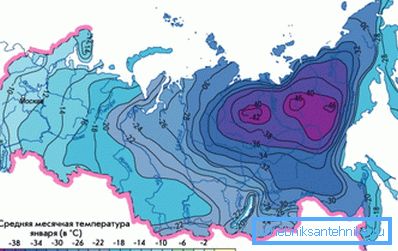

• Tulos kerrotaan alueellisella kertoimella ilmastovyöhykkeestä riippuen:

Siten tarvitaan 300 m2: n huone, jossa on kolme ikkunaa ja ovi Krasnodarissa (tammikuun keskilämpötila on +0,6 ° C) (300 * 60 + (3 * 100 + 200)) * 0,8 = 14 800 wattia lämpöä.

Rakennuksiin, joiden seinien lämmönkestävyys poikkeaa merkittävästi normalisoidusta, käytetään toista yksinkertaistettua kaavaa: Q = V * Dt * K / 860, jossa:

• Q on kilowatin lämpö- kysyntä.
• V on lämmitetyn huoneen tilavuus kuutiometreinä.
• Dt - huoneen ja kadun välinen lämpötilaero kylmän sään huipulla.

On hyödyllistä: huoneen lämpötila on parempi ottaa asianmukaiset terveysvaatimukset, katu - keskimääräinen vähimmäismäärä viime vuosina.

• K - rakennuksen eristyskerroin. Mistä arvot saadaan? Ohje löytyy seuraavasta taulukosta.

Mistä ottaa kuorma erilliselle piirin osalle? Se lasketaan huoneen tilavuudesta, jota tämä sivusto lämmit- tää, yksi edellä mainituista menetelmistä.

Laskennan esimerkki

Joten teoreettisesti tiedämme, miten lasketaan lämmitysputken halkaisija.

Vahvistetaanko teoreettinen tietämys käytännössä ja tee laskenta seuraaviin olosuhteisiin:

• Täytteen halkaisija on laskettava yksityisessä talossa, jonka pinta-ala on 100 neliömetriä.
• Talon katon korkeus on 2,8 metriä.

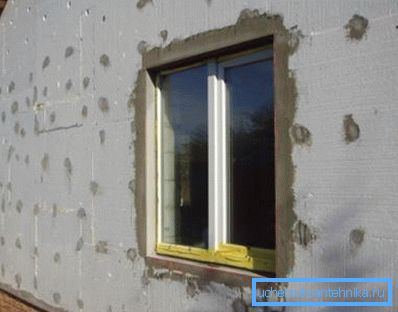

• Seinät ovat 40 cm: n paksuisia D600-merkkisiä betonilohkoja, joiden ulkopinnoite on 150 mm.

• Talo sijaitsee Khabarovskin alueen Komsomolsk-on-Amurissa (keskimääräinen vähimmäislämpötila tammikuussa on -30,8 C). Sisäisen lämpötilan oletetaan olevan +20 ° C.

Ensinnäkin laskemme lämpötehon tarpeen.

Eristys antaa selvästi lämpöresistanssin normaalia paremmin, mikä pakottaa meidät kääntymään toiseen edellä mainittuihin laskentakaavioihin.

1. Talon sisäinen tilavuus on 100 * 2,8 = 280 m3.
2. Delta-lämpötila kadun ja talon välillä huonoimmassa tapauksessa on 50 astetta.
3. Lämmöneristyskerroin oletetaan olevan 0,7.
4. Kotitalouksien lämmityskattilan arvioidun kapasiteetin on oltava vähintään 280 * 50 * 0,7 / 860 = 11,4 kW.

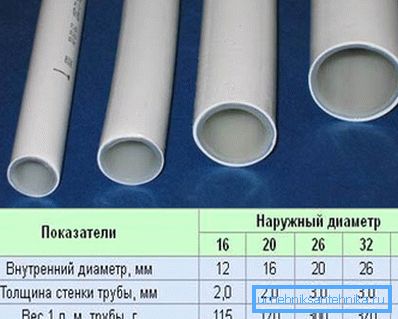

On edelleen tehtävä lämmityksen putken halkaisijan todellinen laskenta. Se on 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, mikä vastaa teräksistä VGP-putkea DN 25 tai polypropeeniputkea, jonka ulkohalkaisija on 32 mm.

johtopäätös

Muistutamme itsellemme, että olemme antaneet äärimmäisen yksinkertaistettuja laskentamenetelmiä. Kuten aina, lukija voi löytää lisätietoja aiheeseen liittyvästä videosta. Onnea!
