Lämmitysputkien asennus kaikkiin sääntöihin

Lämmityksen järjestäminen talossa vain ensi silmäyksellä näyttää olevan vaikea tehtävä, jota vain asiantuntija pystyy käsittelemään. Itse asiassa, vaikka kokematon henkilö tekee lämmitysputkien asennusta, sen jälkeen kaikki säännöt noudattavat kestävää ja vakaa järjestelmää.

Sääntelyvaatimukset

Lämmityksen suunnittelussa tulisi noudattaa kahden standardin suosituksia:

• SNiP 41-01-2003 - tässä asiakirjassa on suosituksia lämmityslaitteiden sijoittamisesta paloturvallisuuden kannalta. Sisältää myös terveys- ja ympäristöturvallisuusvaatimukset;
• SNiP 2.04.05-91 - pääpaino on paloturvallisuuden varmistamisessa.

Itsenäisen lämmityksen omaavien talojen omistajien on suunnitteluvaiheessa kiinnitettävä huomiota kattilan tehoon. On toivottavaa, että järjestelmässä on automaattinen ohjaus, joka alentaa / kasvattaa lämmönsiirtimen lämpötilaa huonelämpötilasta riippuen.

Kiinnitä huomiota! Jos automaattista säätöä ei ole, ei ole toivottavaa, että kokonaisteho ylittää 50 kW. Tämä voi vahingoittaa putkea.

Tietenkin polypropeeniputkien lämmitysjärjestelmän asennus on joka tapauksessa erilainen, mutta voit valita useita yleisiä suosituksia:

• putken piilottaminen seiniin ei ole suositeltavaa, jos niiden käyttöikä on alle 40 vuotta;
• niin, että jäähdytysneste ei pysy akussa, ei ole suositeltavaa kallistaa yli 1?;

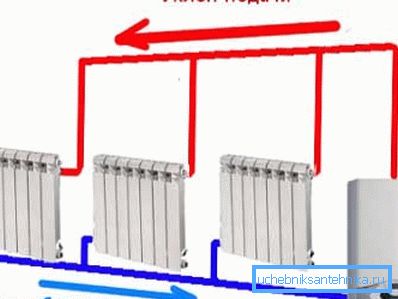

• Putkilinja on suositeltavaa sijoittaa kaltevuuteen, syöttöosalla on oltava kaltevuus kattilaa kohti, purkaus - päinvastoin. Tämä on tarpeen ylimääräisen ilman poistamiseksi lämmityspiiristä;

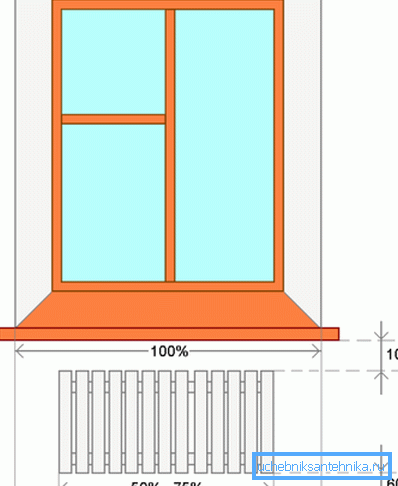

• säteilijän pituus asuinalueella on noin 50-75% aukon pituudesta, jossa se on asennettu;

• jos lämmitin on rakennettu kattoon, pinnan lämpötilalle asetetaan rajoituksia. Jos siis käytetään lämmitettyä lattiaa ja ihmiset ovat jatkuvasti huoneessa, lattian lämpötila ei saa ylittää 25 С, jos ihmisten oleskelu on vain määräajoin, yläraja on jo 30? (Katso myös artikkeli Lämpöeristetty lattia polypropeeniputkista: ominaisuudet.)

Lämmityksen asennus vaiheittain

Halutun kestävyyden saavuttamiseksi on välttämätöntä tehdä kaikki työt oikein, se vaikuttaa myös lämmitysjärjestelmän asentamiseen käytettävien putkien luotettavuuteen. Jäähdytysnesteen tyyppi vaikuttaa myös suuresti käyttöikään, asuinrakennuksissa vettä käytetään useimmiten, mutta jos työolosuhteet ovat riittävän kovat, voidaan lisätä lisäaineita, jotka vaikuttavat muoviin.

Lämmitysohjelman valitseminen

Tässä vaiheessa sinun on päätettävä, miten jäähdytysneste kiertää talon läpi. Sinun täytyy ymmärtää, että päätös ei vaikuta pelkästään talon mikroilmastoon, vaan voi myös merkittävästi muuttaa kustannuksia.

Lämmitysputkien asettelujärjestelmien osalta on 3 melko suosittua ohjelmaa:

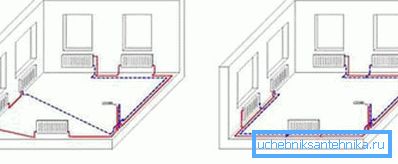

• monotube - yksinkertaisuuden vuoksi se voidaan esittää renkaana, johon patterit on upotettu. Tähän piiriin tuleva jäähdytysaine kulkee jokaisen pariston läpi peräkkäin, joten suurin haittapuoli - jokainen seuraava jäähdytin lähettää vähemmän lämpöenergiaa. Mutta tällaisessa järjestelmässä polypropeenista valmistettujen lämmitysputkien asennuskustannukset ovat vähäiset;

Kiinnitä huomiota! Lämmitettäessä suuressa huoneessa lämmitys on äärimmäisen lämmin. Siksi sitä voidaan suositella vain pienille taloille.

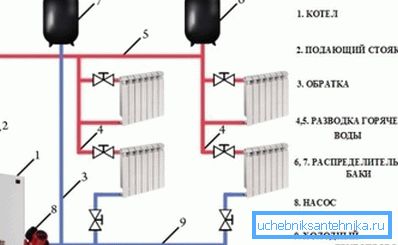

• on järjestetty kaksiputkinen - 2 piiriä, joka tuo kuumaa vettä akkuun, toinen - poistaa jäähdytetyn jäähdytysnesteen ja lähettää sen kattilaan;

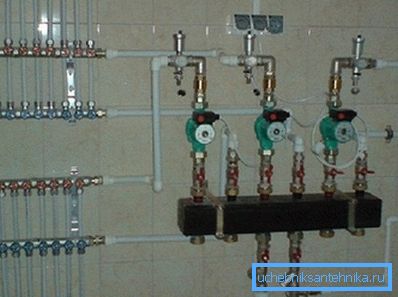

• keräysjärjestelmä - vesi nousuputkesta virtaa kollektoriin, josta 2 putkea ohjataan jokaiselle jäähdyttimelle (yksi vie jäähdytysnesteen, toinen poistaa sen). Suurin haittapuoli voidaan pitää putkilinjan paljon suurempana pituisena ja hinnankorotuksina.

Lisäksi polypropeeniputkista valmistettujen lämmitysjärjestelmien asennus voidaan jakaa järjestelmiin, joissa on ylempi ja alempi vuoto.

Näiden kahden tärkein ero on jäähdytysnesteen tarjonnan järjestäminen:

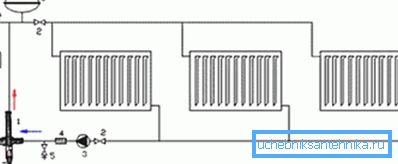

• järjestelmät, joissa on ylempi pullotuspalvelun jäähdytysneste ylös nousuputkeen, ja sitten toissijaisten nousuputkien kautta, se laimennetaan pattereihin;

• järjestelmissä, joissa on pohjapakkaus, ei ole pääjalustaa. Tuloputki asetetaan pohjaan, ja siitä nousuputket lämmittävät lämpöpatterit, ts. Ei ole suurta (pää) nousuputkea.

Putkilinjan valinta

Yksi yleisimmistä putkilinjojen virheistä voidaan pitää nivelten pullistumina ja sen seurauksena vuotoina. Kaikki tämä voidaan välttää putken oikeasta poiminnasta.

Kun kysymys on ratkaistu, mitä putkia tulisi käyttää lämmityksen asentamiseen, sinun on kiinnitettävä huomiota merkintään. Täten merkintä ПН10 tarkoittaa, että putki kestää jopa 10 ilmakehän paineita (seinämän paksuus jopa 8 mm), mutta sitä voidaan käyttää vain kylmän veden syöttöön.

Muut merkinnät, esimerkiksi PN16, PN20, kestävät veden lämpötiloja jopa 80-85? Niitä ei kuitenkaan voida pitää optimaalisena vaihtoehtona lämmitysjärjestelmälle. Vuodon sattuessa lämmitysputken korjaus ilman hitsausta on vaikeaa.

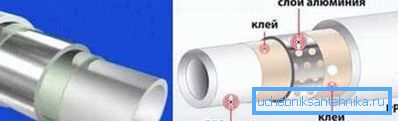

Tärkein syy tähän on materiaalin liiallinen laajentuminen lämmityksen aikana. Jäähdytysnesteen kiertokäynnin aloittamisen jälkeen putki on yksinkertaisesti epämuodostunut. Siksi lämmitysjärjestelmissä käytetään putkilinjaa, joka on vahvistettu joko alumiinifoliolla tai lasikuidulla.

Tällaisen putkilinjan pääasiallinen ero on seitsemän kerroksen seinämän rakentaminen. Loput ominaisuudet ovat samankaltaisia ​​- sallittu paine saavuttaa 25 ilmakehää ja jäähdytysnesteen lämpötila - jopa 90 С.

Lämmitysjärjestelmän asennuksen ominaisuudet

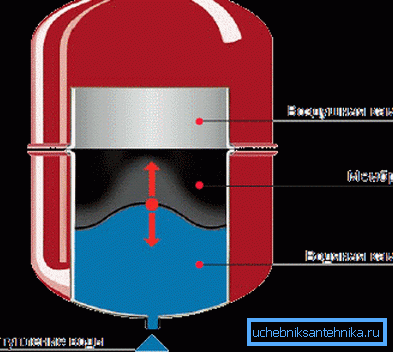

Itse asiassa polypropeeniputkien lämmityksen asentaminen omin käsin on se, että suunnitelman mukaisesti lämpöpatterit asennetaan ja putki asetetaan. Tässä tapauksessa sinun ei tarvitse unohtaa paisuntasäiliötä ja pumppua.

Yleensä asennusohje on seuraava:

• syöttöputki poistetaan kattilasta ja viedään paisuntasäiliöön;

• sitten säiliöstä putki menee radiaattoreihin;
• pumppu voidaan sijoittaa sekä kattilan sisäänmenoon että ulostuloon;

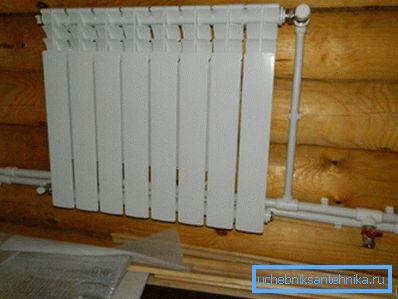

• syöttämisen jälkeen poistoputki on asennettu (yhdensuuntainen syötteen kanssa);

• kontuurin sulkemiseksi poistoputki leikkautuu kattilaan.

Lämmitysjärjestelmän kustannuksista

Voit mennä kahteen tapaan:

• kustannusten huomiotta jättäminen, tilaaminen erikoistuneessa yrityksessä kaikkien avaimet käteen -toimintojen suorittamisesta;
• tee se itse maksamalla vain materiaalista.

Ensimmäisen lähestymistavan etuna on työn laatu ja nopeus. Lisäksi hyvämaineiset yritykset tarjoavat järjestelmälle myös ilmaista takuupalvelua. Suuret työn kustannukset voivat kuitenkin pelottaa monia. Taulukossa esitetään tiettyjen työtyyppien likimääräiset kustannukset:

Hinnat ovat tuskin demokraattisia. Jos teet työn itse, kulutushyödykkeiden likimääräinen hinta on vastaus kysymykseen siitä, kuinka paljon se maksaa lämmityksen asentamiseksi polypropeeniputkista.

Yhteenvetona

Tutkittuaan lämmitysjärjestelmän asennuksen vaiheittain käy ilmi, että tämä ei ole niin vaikea tehtävä. Lyhyessä ajassa 1-2 aikuista voi selviytyä siitä. Palkkio ei ole pelkästään tyytyväinen työhön, vaan myös huomattavat taloudelliset säästöt.

Tämän artikkelin video kuvaa esimerkkiä kahden putken lämmitysjärjestelmästä.
