Lämmityspatterit: mitat ja lämpöteho

Lämmityspatterin koko on yksi perusparametreista, jotka määrittävät tämän laitteen suorituskyvyn. Siksi, kun valitset paristoja asunnolle tai asunnolle, meidän on kiinnitettävä huomiota paitsi materiaaliin, josta ne on valmistettu, myös niiden mittoihin.

Tässä artikkelissa tarkastellaan tämän valinnan tärkeimpiä näkökohtia sekä analysoidaan jäähdyttimen koon ja lämmön suorituskyvyn riippuvuutta.

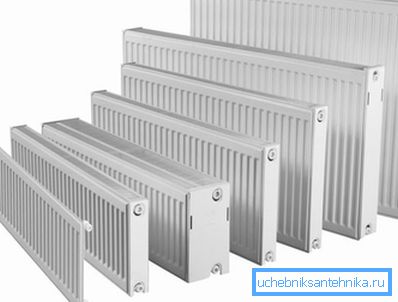

Lämmityslaitteet voivat vaihdella koon ja suorituskyvyn mukaan.

Tuotteen kuvaus

Akun asetukset

Lohkolämpöpatterit

Lämmittimien mitat riippuvat suoraan niiden suunnittelusta. Ja vaikka laitteen akun yleinen rakenne on lähes aina sama, erot ovat edelleen olemassa.

Tämän parametrin mukaan erotetaan tällaiset tuoteryhmät:

  • poikkileikkaus-. Yleisin lämmityslaitteiden tyyppi. Suunnittelu koostuu useista erillisistä moduuleista, jotka voidaan yhdistää mihin tahansa numeroon.

Kiinnitä huomiota! Säteilylämmittimien käyttöohje sisältää usein koko tuotteen ominaisuuksia (lämmönsiirto, massa), mutta erillisen osan. Tämä lähestymistapa helpottaa suuresti kaikkia lämpölaskelmia.

  • putkimainen. Ulkopuolella ne ovat melko samanlaisia ​​kuin poikkileikkaus, mutta niillä on täydellinen rakenne. Tällaisten lämpöpatterien evät edustavat metalliputkia, joiden sisällä kuumaa vettä tai muuta jäähdytysnestettä kiertää. Niille on ominaista suhteellisen korkea hinta, mutta samalla ne ovat tehokkaimpia lämmityslaitteita.
  • paneeli. Esitä useita putkia, joissa on jäähdytysneste, suljettu metallikoteloon. Yleensä niillä on pienikokoiset mitat helpottaakseen niiden asentamista pienikokoisissa tyypillisissä huoneistoissa.

On huomattava, että konfiguraatio määrittelee pitkälti tuotannossa käytettävän materiaalin. Siten poikkileikkausmallit on valmistettu joko valuraudasta tai alumiinista, ja useimmissa paneelilaitteissa ne käyttävät terästä. Putkimaiset patterit voivat olla myös teräksisiä, mutta kuparimallit katsotaan tuottavimmiksi asiantuntijoiden keskuudessa.

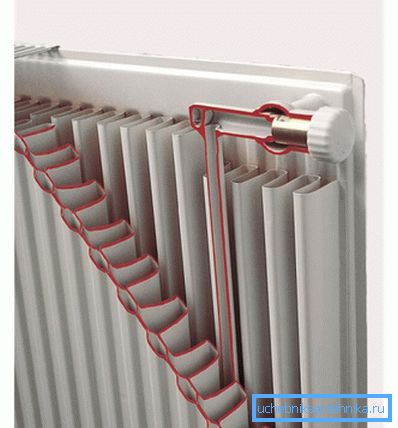

Paneelin tyypin rakenne

Tärkeimpien lajikkeiden mitat

Kuten edellä todettiin, lämmityslaitteen koko määrittää, kuinka paljon lämpöä se lähettää huoneeseen tulevaan ilmaan. Useimmat valmistajat kuitenkin tuottavat tuotteita eri ulottuvuuksina: yleensä vakio-, kompakti- (matala) ja suurennettu versio. Tämän monimuotoisuuden avulla voit valita akun, joka täyttää sekä lämmön että sijainnin vaatimukset.

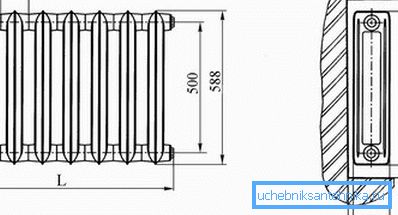

Piirustus standardi valurauta-säteilijästä, jonka mitat ovat

Kiinnitä huomiota! Asennuspisteen piirteet asettavat tiettyjä rajoituksia käytetyn rakenteen maksimikokoon, mutta puhumme tästä asennuksesta, joka on tarkoitettu asennuksen asentamiseen käsin.

Alla on taulukko, jonka avulla voit määrittää suurimman osan käytetyistä lämpöpattereista:

materiaali parametri Vakiomallit, mm Alhaiset mallit, mm Korkeat mallit, mm
Valurauta (poikkileikkaus) korkeus 588 388 660 - 955
syvyys 140 140 140
Osan koko 93-95 93-95 93-95
Teräs (paneeli) korkeus 600 150 - 500 750 - 1200
syvyys 70 - 150 70 - 150 70 - 150
Paneelin leveys 400-3000 400-3000 400-3000
Alumiini (poikkileikkaus) korkeus 580 200 - 400 700
syvyys 75-100 75-180 80 -100
Osan koko 80 40 80
Teräs + alumiini (bimetalliset poikkileikkausmallit) korkeus 550 - 580 300 - 500 jopa 900
syvyys 75-100 95 95
Osan koko 80 80 80

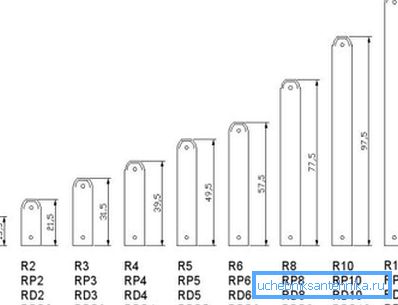

Rad-teräslevyjen mallit (koot cm)

Kiinnitä huomiota! Tämä taulukko näyttää keskiarvotut parametrit. Eri valmistajien lämmityspatterien koko voi vaihdella voimakkaasti, koska jos on tärkeää, että mitat sovitetaan millimetriin, sinun on tutkittava tietyn mallin ominaisuudet etukäteen, ja on parempi mitata valittu kopio mittanauhalla.

Asennusohjeet

Lämpötehon laskenta

Jos analysoimme valmistajalta saatuja tietoja, tulee selväksi, että eri kokoiset laitteet säteilevät huoneeseen erilaisia ​​lämpöä. Tästä syystä sinun täytyy laskea lohkojen tai lämmityspaneelien lukumäärä vasta, kun olet valinnut mallin asennusta varten.

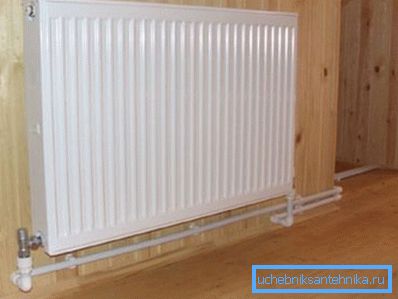

Kuva asennetusta teräsmallista

Laskenta itsessään on melko yksinkertainen:

  • Lämmitys 1 kuutiometriä asuintilaa vaatii 41 watin energiaa. Näin ollen vaadittu akun suorituskyky kasvaa suhteessa huoneen kokoon.
  • Huoneen tilavuus 5 x 5 x 3 m on siis 75 m3.
  • Lämmitykseen tarvitaan 3075 wattia.

Suorita laskimet yleisimmin käytetyille lämpöpattereille:

  • Silitysraudan lämpöpatterit, joiden keskimääräinen lämpöpäästö on 120 W / osa - 26 osaa.

Kiinnitä huomiota! Meillä on murto-osa - 25,6 - niin pyöristämme sen.

  • Teräslämmittimet (140 W) - 22 osaa.
  • Alumiinilämmityspatterit (180 W) - 17 osaa.
  • Bimetallilämmittimet (200) - 14 osaa.

Luonnollisesti, jos käytämme laitteita, joiden korkeus on kasvanut, niiden lämpöteho on paljon suurempi. Niinpä tilan lämmitykseen tarvittavien osien lukumäärä vähenee.

Oikea asennus

Akun lämpöhäviö

Todellisten lämmönsiirtomittareiden lisäksi lämmityspatterin koko, jonka hankimme talolle, riippuu myös siitä, mihin asennamme sen.

  • Joten asennettavaksi seiniin ja alle 90 cm korkeisiin ikkunalaudoihin tavallisesti ostetaan tavallisia akkumalleja. Poikkileikkauslaitteissa leveys säädetään säätämällä reunoja, ja paneeli- ja putkimaiset tuotteet on ensin valittava riippuen tarvittavista mitoista.
  • Korkeita lajikkeita voidaan käyttää löysillä seinillä. Yleensä niille on ominaista lisääntynyt lämmönpoisto, ja siksi ne on yleensä asennettu suuriin huoneisiin, joissa on runsaasti avointa tilaa.
  • Pienen profiilin omaavien kompaktien lämpöpatterien käyttö on oikeutettua käytävillä ja käytävillä sekä taloissa, joissa on suuret ikkuna-aukot.

Tiettyjen numeroiden osalta on noudatettava seuraavia rajoituksia:

  • Jotta kylmä ilma pääsee jäähdyttimelle estämään lämmitystä, laitetta ei saa asentaa lähelle lattiaa. Minimi aukko on noin 60 mm ja optimaalinen - 100 - 150 mm.
  • Sama koskee akun yläreunasta kynnyspöydälle ulottuvaa etäisyyttä. Jotta kuuma ilma pääsee tunkeutumaan vapaasti huoneeseen, näiden elementtien välisen rakon on oltava vähintään 100 mm.

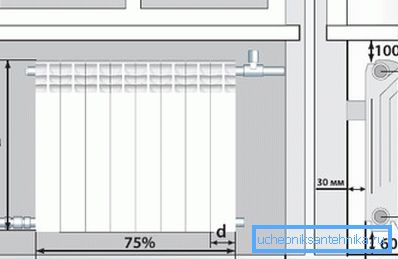

Oikea asennusohjelma

Kiinnitä huomiota! Jos käytät yleistä mallia, sinun täytyy ikkunan ruudussa tehdä reikiä lämpimän ilman vapauttamiseksi, koristamalla ne erikoisverkoilla. Muuten tällaisten ritilöiden asennus voi osittain ratkaista kondensaattien muodostumisen ongelman laseissa niiden lämmityksen vuoksi.

  • Jäähdyttimen leveys on toivottavaa valita niin, että se kattaa lähes koko ikkunan aukon (vähintään 75 - 80% etäisyydestä rinteestä rinteeseen). Tällöin laitteella on tarpeeksi tehoa ns. Termisen verhon muodostamiseksi, joka estää luonnosten ulkonäön.

johtopäätös

Lämmitysradiaattoreiden koon valinnassa on ensin kiinnitettävä huomiota niiden noudattamiseen huoneen lämmitysjärjestelmän edessä. Kuten näette, paristojen valinnassa ja asennuksessa on useita hienovaraisuuksia, joten ennen kuin aloitat työn ostamisen ja asennuksen, tarkista artikkelissa oleva video tarkemmin.
