Lämmityspatterin liittäminen polypropeeniputkiin -

Aikana polypropeeniputket ovat suositumpia lämmitysjärjestelmien asennuksessa. Niiden yhteydessä lämmityslaitteisiin, mukaan lukien lämpöpatterit, on kuitenkin joitakin vivahteita, joten tämä tehtävä herättää useita kysymyksiä aloittelijoille.

Seuraavassa tarkastellaan tarkemmin, miten lämpöpatterit asennetaan polypropeeniputkilla.

Jäähdytin on kytketty polypropeeniputkeen

Materiaalien valinta

Polypropeeniputkien suosio johtuu useista niiden positiivisista ominaisuuksista:

  • Niiden hinta on paljon alhaisempi kuin metallikollegat.
  • Korkea kestävyys johtuu siitä, että muovi ei ruostu, ja sedimentti ei ole käytännössä kiinnitetty siihen.
  • Älä tarvitse maalausta.

On kuitenkin huomattava, että kaikki polypropyleeniputket eivät ole sopivia lämmitysjärjestelmiin. Tosiasia on, että niissä on oltava panssarikerros, joka estää putken merkittävän lämpölaajenemisen.

Vahvistettu polypropeeniputki

Lisäksi on toivottavaa, että lujitekerros oli alumiini, koska lasikuituvahvistus johtaa jäähdytysaineen kyllästymiseen hapella. Tämä puolestaan ​​aiheuttaa kattiloiden ja muiden lämmityselementtien metallipintojen ruostumista. Putket, joissa on alumiinivahvistus ja jotka soveltuvat lämmitysjärjestelmiin, on merkitty PN25-merkillä.

Kiinnitä huomiota! Putkien valinnassa on kiinnitettävä huomiota niiden seinien yhtenäiseen paksuuteen. Tätä varten sinun on tarkasteltava niiden leikkausta.

Halkaisijan osalta optimaalinen parametri on –25 mm.

Samalla on myös tarpeen hankkia varusteita, jotka sisältävät:

  • kytkin;
  • Kulma-adapterit;
  • Kuulaventtiilit.
Kaavio yhden putken ja kahden putken lämpöpattereista

Lämmittimien liittäminen

Kytkentäkaavio

Ennen kuin kytket jäähdyttimen polypropeeniputkeen, on piirrettävä järjestelmäkaavio. On syytä muistaa, että paristojen liittämiseen on useita vaihtoehtoja:

Yhteysmenetelmä Erityisominaisuudet
Monotube Tämä järjestelmä on helpoin ja edullisin materiaalinkulutuksen kannalta. Se soveltuu kuitenkin vain pienille tiloille, sillä viimeiseen akkuun kulkeva jäähdytysneste lämmittää välikerrokset, mikä johtaa niiden epätasaiselle lämmitykselle.
Kaksoisputki Se on myös sarjaliitäntä, kuuma jäähdytysneste ja "paluuvirta" eri putkistojen kautta. Tästä johtuen paristojen lämmitys suoritetaan tasaisemmin.
kerääjä (jakelukammio) Tämä menetelmä on tehokkain, mutta samalla kaikkein kallein. Sen periaate perustuu kaikkien radiaattoreiden rinnakkaisliitäntään kollektorin läpi.
Säteilijöiden kollektorin liitäntäkaavio

Järjestelmän tyypin valinta riippuu asuntojen ominaisuuksista - huoneiden lukumäärästä, niiden pinta-alasta jne. Kun olet määrittänyt järjestelmän tyypin, sinun pitäisi käyttää omia käsiäsi osoittamaan patterien sijainti huoneessa, varusteet ja kaikki muut elementit

Tällaisen järjestelmän läsnäolo sallii tarvittavan materiaalimäärän laskemisen sekä yksinkertaistaa järjestelmän asennusta.

Putkilinjan kokoonpano

Putkilinjan kokoonpano

Niinpä putkilinjan asennusohje on seuraava:

  • Ensinnäkin on leikattava putket kaaviossa esitettyjen mittojen mukaisesti.
  • Seuraavaksi leikkaa valmiiden segmenttien päät puhdistettavaksi porausruuvista.
  • Sitten segmenttien päät on leikattava erityisellä laitteella, joka toimii kynän teroitinperiaatteella. Tämä toimenpide on tarpeen juottamisen jatkamiseksi.
  • Tämän jälkeen putket ja liittimet lämmitetään erityisessä juottimessa, jonka jälkeen ne liitetään.
  • Seuraavaksi putki asennetaan seiniin erityisten pidikkeiden avulla.

Vihje! Jos työskentelet muoviputkien juottimella ensimmäistä kertaa, sinun tulee harjoittaa leikkausta ennen putkilinjan asennuksen aloittamista.

Kuvahitsauskoneessa suuttimilla

Putkilinja on siis rakentaja.

Samalla on noudatettava seuraavia sääntöjä hitsauskoneen kanssa työskentelemiseksi:

  • Ennen hitsausta kone on lämmitettävä sammuttamiseen, ja odota, kunnes se käynnistyy uudelleen.
  • On tarpeen noudattaa tiukasti liitettävien osien lämmitysaikaa. Erilaisille juottoseille voi olla erilainen. Siksi ennen laitteen käyttöä tulisi tuntea taulukko, joka on yleensä ohjeissa.
  • Yksityiskohtaiset tiedot on tarpeen yhdistää ilman vääristymiä.
  • Kun osat on yhdistetty, niitä ei voi siirtää tai siirtää, ennen kuin polypropeeni jähmettyy.

Yleensä lämpöputken polypropeenielementtien hitsausprosessi on melko yksinkertainen.

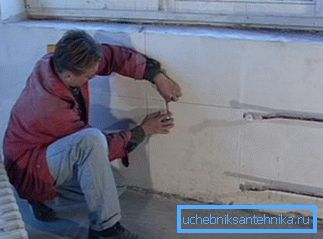

Merkintä seinälle

Lämmittimien asennus

Ennen kuin kytket jäähdyttimen polypropeeniputkeen, sinun on asennettava se.

Tämä työ tehdään tässä järjestyksessä:

  1. Ensinnäkin sinun täytyy laittaa merkintä paristojen sijaintiin.

Näin ollen on tarpeen ottaa huomioon SNiP: n vaatimukset:

  • etäisyys seinästä on oltava vähintään 2 cm;
  • etäisyys lattiasta on noin 10-15 cm;
  1. Sitten kiinnikkeet. Samalla on välttämätöntä käyttää rakennustasoa siten, että laite sijaitsee tarkasti. Kiinnityskorvakkeiden kiinnittämiseksi voit käyttää tyynyliuskoja.

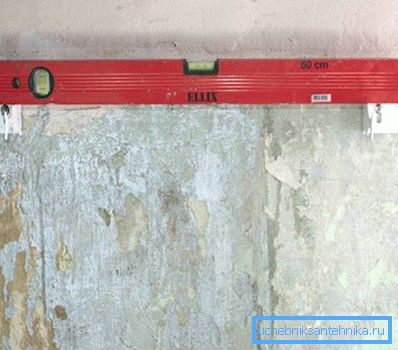

Sulujen sijainnin tarkistaminen rakennustasolla
  1. Kun kiinnikkeet on asennettu, jäähdyttimen on ripustettava niihin.

Tällaisen järjestelmän mukaan tulisi asentaa kaikki lämpöpatterit huoneeseen.

Akun liitäntä

Jäähdytin on liitetty polypropeeniputkeen tässä järjestyksessä:

  • Ensinnäkin akkuun on kiinnitetty siirtomuhvi. On huomattava, että alumiinisäteilijöiden liittäminen polypropeeniputkiin suoritetaan erityisillä kytkentöillä, jotka poikkeavat valurautaparistoille tarkoitetuista sovittimista.
Jäähdyttimen liittäminen putkilinjaan sovittimen läpi
  • Sovittimen vieressä on liitetty palloventtiili, säätöventtiili tai jäähdyttimen venttiili.
  • Sitten venttiili on kytketty polypropeenilämpöputkeen.
  • Saman järjestelmän mukaan jäähdyttimen ulostulo on kytketty putkistoon.

Ehkäpä tässä kaikki ovat pääpisteitä, joissa säteilijät liitetään polypropeeniputkeen.

johtopäätös

Lämmitysjärjestelmän asennuksen yhdistäminen polypropeeniputkia käyttäen ei eroa paljon muista putkilinjoista. Ominaisuus on vain putkien liitosmenetelmällä, koska tämä prosessi toteutetaan erityisellä hitsauslaitteella. Lisäksi käytetään erityistä sovitinta kytkemään patterit itse putkistoon.

Tämän artikkelin videoista voit lukea lisää hyödyllistä tietoa tästä aiheesta.
