Lämmityspatterin kytkeminen: yksiputki- ja kaksiputkinen

Niiden, jotka päättivät suunnitella ja toteuttaa kodin lämmityslaitteen, on itse työskenneltävä läpi kaikki prosessin yksityiskohdat. Ja jos asiantuntijoille, joilla on kokemusta tällaisista töistä, kaikki tuntuu yksinkertaiselta, aloittelijoilla on monia kysymyksiä, esimerkiksi mitä materiaaleja ja laitteita käytetään. Puhumme siitä, miten lämmitin liitetään oikein - akku.

Yleistä lämmitysjärjestelmistä

On tärkeää aluksi päättää, miten radiaattorit liitetään toisiinsa. Kun puhutaan asiantuntijoiden kielestä, on välttämätöntä päättää, mitä keinoja käyttää lämmityslaitteita.

Kaikissa lämmitysjärjestelmissä käytetään kahta putkilinjojen asentamista:

• Yksiputki;
• Kaksoisputki

Yksi putkisuunnittelu

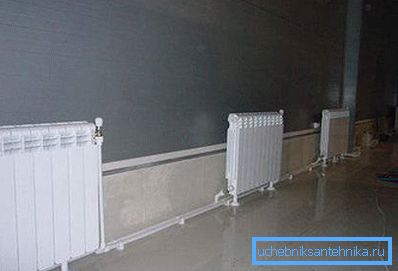

Järjestelmät, joissa kuumaa vettä kuljetetaan jäähdytysnesteenä samalla radalla, ovat vähemmän tehokkaita seuraavista syistä:

• Käytännössä ei sallita erillisen laitteen lämmityksen säätämistä;
• Kun etäisyys lämmönsiirtolaitteen lähteestä kasvaa, sen lämpötila laskee vähitellen ja viimeinen säteilijä piirissä voi osoittautua tuskin lämpimäksi tai jopa täysin kylmäksi;
• Hätätilanteessa missä tahansa verkon osassa on tarpeen sammuttaa lämmitys kokonaan.

Tietosi! Tämän tyyppisten lämmitysputkien asennuksen ainoa etu verrattuna kaksiputkiin on sen alhainen hinta.

Tällaisia ​​yksiputkisia lämmitysjärjestelmiä käytetään pääasiassa korkeisiin rakennuksiin, joissa on keskitetty lämmönjakelu kuluttajille.

Kaksiputkinen piiri

Yksityisellä sektorilla itsenäisten (yhdellä kuluttajalla) luominen lämmitysjärjestelmissä käyttää useimmiten kaksiputkista jäähdytysputkistoa:

• Yksi putkista, joka syöttää jäähdytysnestettä laitteeseen;
• Toinen on paluuliike lämmönlähteen lämmitysväliaineeseen (kattilaan).

Kaikki järjestelmän paristot on kytketty rinnakkain siten, että molemmat linjat toimivat täysin erikseen ja ne on liitetty vain päätylämmittimeen.

Kahden putken jäähdyttimen liitäntäjärjestelmällä on seuraavat edut:

• Kyky hallita kunkin laitteen piirin lämmitystä, mikä takaa mukavimpien olosuhteiden luomisen eri huoneissa;
• Huolimatta kattilan ja akun välisestä etäisyydestä jokainen laite lämpenee tasaisesti;
• Jos korjaus tai vaihto on välttämätöntä missä tahansa järjestelmän osassa, sen täydellinen sammutus ei ole tarpeen.

Nyt puhumme siitä, miten lämmityspatteri kytketään oikein omin käsin.

Liitäntäputkien tyypit paristoihin

Harkitse ensin, miten parhaiten voidaan liittää lämmityslämmittimen syöttö- ja paluuputkiin.

Jäähdyttimen trimmejä on kolme:

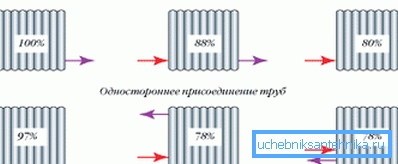

1. lateraalinen. Tällä menetelmällä putkistot yhdistetään jäähdyttimen toiselle puolelle:
2. Syöttö laitteen yläosassa;
3. Käännä alareunassa.

Kiinnitä huomiota! Sivukytkentä on yleisin ja tehokkain tyyppi lämpöpatterien ja pääputkien liittämisessä. Sen tehokkuus kuitenkin pienenee, kun se on kytketty laitteisiin, joissa on suuri määrä jaksoja.

1. diagonaalinen. Tämän tyyppinen vanne sopii erittäin laajakokoisten paristojen liittämiseen (suurella osalla). Tämä menetelmä sisältää silmälasien:
2. Syöttöputki jäähdyttimen yläosassa, toisaalta;
3. Palauta putki laitteen toisella puolella olevaan alimpaan kohtaan;

Kiinnitä huomiota! Diagonaalinen liitäntä takaa jäähdytysnesteen tasaisen jakautumisen koko laitteeseen. Käänteinen diagonaaliliitäntä (virtaus alhaalta, paluu ylhäältä) lämmitysjärjestelmän tehokkuus laskee 10%.

1. alempi. Tämä menetelmä lämmittimien kytkemiseksi lämmityspäähän on vähemmän tehokas (10% pienempi kuin sivupinnoituksella). Siksi käytetään vain lämmitysputkien maanalaisia ​​(piilotettuja) johdotuksia.

Lämmityslaitteiden sijoittaminen

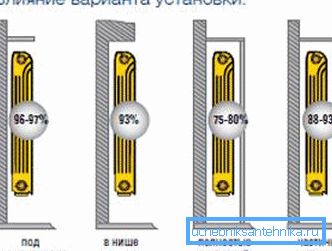

On erittäin tärkeää, että lämmityspatterit kytketään toisiinsa, mutta myös niiden oikea sijainti rakennusten suhteen. Perinteisesti lämpöpatterit asennetaan tilojen seinämiin ja paikallisesti ikkunoiden alle, jotta voidaan vähentää kylmän ilman tunkeutumista heikoimmassa paikassa.

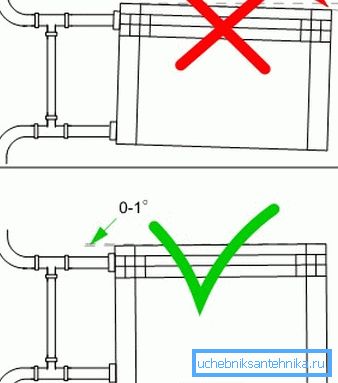

Tästä on selkeä ohje SNiP: ssä lämpölaitteiden asennuksesta:

• Lattian ja akun pohjan välinen aukko ei saa olla alle 120 mm. Jos etäisyys laitteesta lattiaan pienenee, lämmönvirtausjakauma on epätasainen;
• Etäispinnan ja seinän välisen etäisyyden, johon jäähdytin on asennettu, on oltava 30 - 50 mm, muuten sen lämmönsiirto häiriintyy;
• Kuumentimen yläreunasta ikkunalaudalle jäävä aukko pidetään 100 - 120 mm: n sisällä (ei vähemmän). Muussa tapauksessa voi olla vaikeaa siirtää lämpömassoja, mikä heikentää huoneen lämmitystä.

Bimetallilämmityslaitteet

Ymmärtääksemme, miten bimetallisäteilijät yhdistetään, sinun on tiedettävä, että ne kaikki sopivat lähes kaikkiin yhteyksiin:

• Heillä on neljä mahdollista pistettä - kaksi ylempää ja kahta alempaa;
• Varustettu pistokkeilla ja Mayevsky-nosturilla, jonka kautta on mahdollista vapauttaa lämmitysjärjestelmään kerätty ilma;

Diagonaalinen liitäntä katsotaan tehokkaimmaksi bimetalliparistoille, varsinkin kun kyseessä on suuri määrä laitteen osia. Vaikka erittäin leveät paristot, joissa on kymmenen tai useampia osia, eivät ole toivottavia käyttää.

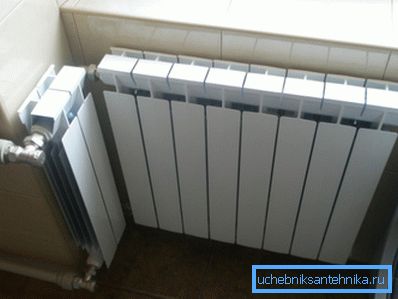

Vihje! On parempi pohtia kysymystä siitä, miten kaksi 7-8 osaa käyttävää lämmityspatteria liitetään oikein yhden tai useamman 14 tai 16 kappaleen sijasta. Asennus on helpompaa ja helpompi puhdistaa.

Toinen kysymys - miten bimetallilämmittimen osia voidaan yhdistää, kun lämmityslaitteen osia järjestetään eri tilanteissa:

• Uusien lämmitysverkkojen luomisessa;
• Tarvittaessa vaihda epäonnistunut jäähdytin uuteen - bimetalliin;
• Jos lämmitys on liian alhainen, voit lisätä akkua liittämällä siihen lisää osia.

Alumiiniakut

Mielenkiintoista! Yleisesti ottaen on huomattava, että diagonaalinen yhteys on erinomainen vaihtoehto minkä tahansa tyyppiselle akulle. Et tiedä miten liittää alumiiniradiaattorit toisiinsa, kytke diagonaalisesti, et menetä!

Suljetun tyyppisissä lämmitysverkoissa yksityisissä asuntoissa on suositeltavaa asentaa alumiiniakkuja, koska tässä on helpompi varmistaa asianmukainen vedenkäsittely ennen järjestelmän täyttämistä. Ja niiden hinta on paljon pienempi kuin bimetallilaitteiden hinta.

Sinun täytyy tietysti yrittää, ennen kuin liität alumiinipatterin osat uudelleen ryhmittymään.

Vihje! Älä yritä poistaa tehtaan pakkausta (kalvoa) asennetuista lämmittimistä huoneen viimeistelyyn asti. Tämä suojaa jäähdyttimen kannen vaurioilta ja kontaminaatiolta.

johtopäätös

Itse työnkulku ei vie paljon aikaa, et tarvitse erikoisosaamista tai kalliita laitteita, saat kaikki tarvittavat työkalut missä tahansa rautakaupassa. Ja älä unohda, että yhteys palvelee sinua pitkään ja vaivattomasti vain, jos käytit työssäsi laadukkaita materiaaleja ja noudatatte kaikkia lämmitysjärjestelmän asentamista koskevia sääntöjä.

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
