Lämmityspatterin kytkeminen kahden putken järjestelmään:

Yksityisten asuntojen lämmitysjärjestelmä on tyypillisesti itsenäinen, joten sen organisaatiolle on hankittava riittävä teho ja kattiloiden lämmönsiirto. Sitten se jää pienelle - sinun tarvitsee vain kytkeä lämmittimet kattilaan putkilinjan avulla ja täyttää kaikki jäähdytysnesteellä. Optimaalisin kytkentäjärjestelmä on kahden putken virtaus ja paluuvirtaus.

Lämmitysjärjestelmien tyypit

Käytä yhden putken ja kahden putken versioita, joilla voi olla sekä etuja että haittoja. Suunnittelu voidaan asentaa sekä alemman johdon että yläosan kanssa. Jälkimmäistä käytetään kuitenkin useimmiten, koska se on kätevämpää ja käytännöllisempi.

Kuten tiedätte, autonomisen lämmitysjärjestelmän toiminnan periaate on veden tai muun jäähdytysnesteen jatkuva kierto kattilasta laitteisiin ja takaisin. Samalla se voi liikkua painovoiman tai voiman avulla, joka saavutetaan kytkemällä pumppu.

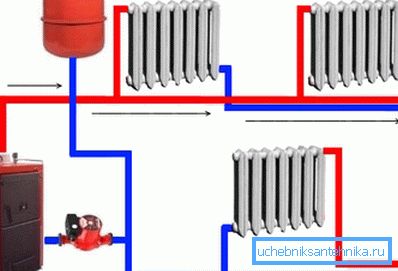

Kaksiputkinen liitäntävaihtoehto

Harkitse sen ominaisuuksia:

1. Järjestelmän asennusohje sisältää kaksi erillistä putkilinjaa, joihin kukin laite on liitetty.
2. Samaan aikaan yksi vesijohtojärjestelmä on syöttöputki, josta kuumaa vettä virtaa, ja toinen on käänteinen, joka laskee jäähdytettyä vettä.
3. Koska jäähdytysaineen voittamat reitit sekä syöttöputkessa että paluuputkessa ovat yhtä suuret, niiden hydraulinen vastus on sama. Toisin sanoen tällainen järjestelmä on hydraulisesti tasapainotettu, mikä tekee sen soveltamisesta optimaalisen.

Vinkki: lämmityslaitteiden diagonaalimenetelmän käyttö tässä tapauksessa tehostaa järjestelmää.

1. Järjestelmät voivat kuitenkin olla umpikujaan, mikä tarkoittaa, että eniten:

• jo jäähdytetty vesi, joka jättää viimeisen lämmityslaitteen ketjussa, on pitkä matka;
• lyhyt - alkaa ensimmäisestä.

Tästä syystä sinun täytyy säätää kuuman veden virtaus omin käsin jokaisessa paristokotelossa tai käyttää termostaattiventtiilejä.

järjestely

Järjestelmää voidaan pakottaa (sisäänrakennettu pumppu) ja itsestään virtaavaksi. Viimeksi mainitun tärkein etu on se, että se ei vaadi sähköä. Tätä varten tehdään ylempi johdotus, ja lämmityslaitteet, samoin kuin edellisessä tapauksessa, on kytketty diagonaalisesti.

Sitä käytetään useimmiten pienissä asuinrakennuksissa, joissa on enintään kaksi kerrosta. Vaikka se on ihanteellinen sähkökatkoksia kärsivissä asutuksissa, sitä ei usein käytetä, mikä selittyy tarpeella käyttää suurta määrää materiaaleja ja esteettistä ulkonäköä.

Sitä käytetään paitsi asuinrakennuksissa myös muissa rakennuksissa tarkoituksesta riippumatta. Hänen organisaationsa vaatii paljon materiaaleja ja vaivaa, mutta tällaisen järjestelmän edut ovat kiistaton.

Vinkki: voit helposti poimia sen kaikista rakennuksista riippumatta siitä, kuinka monimutkaisia ​​ne ovat.

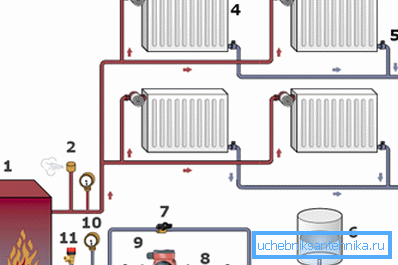

Yhdellä haaralla voidaan sijoittaa suuri määrä lämmityslaitteita, mikä ei edellytä hydraulisten paineensäätimien lisäasennusta. Vesihuolto ja käänteinen ulosvirtaus tällaisissa järjestelmissä on kytketty erikseen, jolloin voit säätää kaikkien huoneiden lämmitystä automaattisesti kotona. Tässä tapauksessa termostaatit eivät vaikuta muihin laitteisiin, ja niiden hinta lisää vain vähän asennuskustannuksia.

Vaihtoehdot lämmittimien kytkemiseksi järjestelmään

Sanomme usein sanat "kytkeä" ja "kytke", mikä tarkoittaa saman toiminnan suorituskykyä - kytke jäähdytin lämmitysjärjestelmän putkistoon.

Tämä lähestymistapa on kuitenkin amatööri, koska niiden välillä on tietty tekninen ero:

• kytke jäähdytin - tuoda virtauslinja ja paluuputki siihen. Esimerkkinä voidaan mainita jäähdyttimen sivuosa, kun putket asennetaan laitteeseen yhdeltä puolelta ylä- ja alapuolelta tai diagonaalisesti.
• kytke lämmityslaite - luodaan liitäntäyksikkö, jossa on syöttö- tai paluuvirta sekä säätöpalloventtiilit, venttiilit tai muut vastaavat elementit.

Lämmitysjärjestelmälle on kaksi päävaihtoehtoa, joihin talon tai huoneiston lämmitysjärjestelmän lopullinen kokoonpano riippuu:

1. Ylempi syöttöjohto sijaitsee patterin ylemmän tason yläpuolella. Tässä tapauksessa käytetään seuraavia jäähdyttimen kiinnitysvaihtoehtoja:

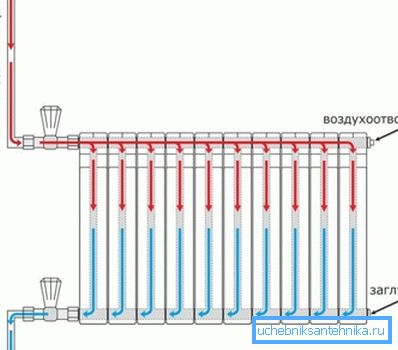

• yksipuolinen sivusuunnassa (alhaalta ja ylhäältä) - menetelmä on tehokkain käytettäessä akussa enintään 10 osaa. Muussa tapauksessa etäisyyden lämpeneminen ei tapahdu kokonaan, minkä vuoksi laitteen tehokkuus vähenee merkittävästi;

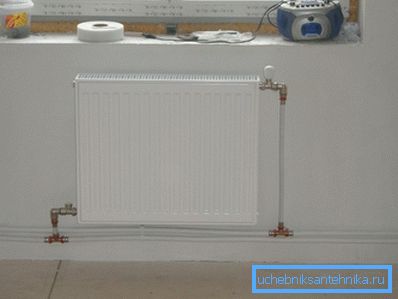

• Diagonaali (ylhäältä ja alhaalta) voi olla kaksi tapaa, joista kutakin pidetään tehokkaimpana tällä reititysmenetelmällä. Voit käyttää laitteita, joissa on enemmän kuin 10, osien lukumäärä ja ne lämpenevät mahdollisimman paljon.

1. Alempi syöttöjohto tulee jäähdyttimeen alhaalta, jota käytetään yleensä pumpun asennuksessa:

• yksipuolinen sivusuunnassa (ylhäältä ja alhaalta) - tässä tapauksessa, kuten edellisessäkin, tämän menetelmän maksimivaikutus voidaan saavuttaa vain, kun lohkojen lukumäärä lämmityslaitteissa on enintään 10, muuten lämmönsiirtimellä ei ole aikaa lämmittää niitä;

• diagonaali (ylhäältä ja alhaalta) - vaikutus on sama kuin ylemmän johdotuksen;

• matalammin - tässä tapauksessa virtaus tulee pohjasta jäähdyttimeen ja sammuu myös toiselta puolelta pohjasta. Suurin vaikutus on vain pumpun asennuksessa;

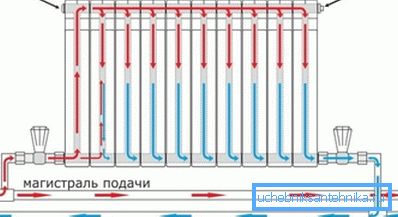

Vinkki: tee arkistointi- ja paluusilmukka kauemmaksi kuin viimeinen äärimmäisen varovainen jäähdytin, muuten se voi vaikuttaa koko lämmitysjärjestelmän asetukseen.

Huomaa:

• ylemmällä johdolla saat maksimaalisen vaikutuksen laitteiden diagonaaliliitännällä;
• alemman johdotuksen ja pumpun avulla tehokkain vaihtoehto olisi pohja (alareuna).

johtopäätös

Kuten artikkelista käy ilmi, kahden putken muunnin, joka yhdistää lämpöpatterit lämmitysjärjestelmään, on hyväksyttävin melkein kaikista näkökulmista lukuun ottamatta komponenttien kustannusten nousua. Niiden avulla voit helposti säätää jäähdytysaineen lämpötilaa eri huoneissa ja tehdä tarvittavat tasapainotukset hydraulisen iskun estämiseksi.

Lämmittimien asennus järjestelmään ei ole vaikeaa, joten yksityisissä taloissa se tehdään yleensä itsenäisesti. Tämän artikkelin video tarjoaa mahdollisuuden löytää lisätietoja edellä mainitusta aiheesta.
