Lämmityspatterien tyypit: materiaalin valinta,

Millaisia ​​lämmityspattereja käytetään tällä hetkellä? Meidän on tutustuttava lämmityslaitteiden valmistuksessa käytettäviin materiaaleihin, teknisiin ratkaisuihin ja selvitettävä, miten ne vaikuttavat lämmityksen tehokkuuteen.

tarvikkeet

Veden lämmitys

Aloitetaan lyhyt katsaus materiaaleista, joita käytetään järjestelmissä, joissa on lämmönsiirtoneste.

Kaikki lämpöpatterit, jotka on suunniteltu niille, ovat metalli: polymeereillä ja keramiikalla ei ole tarvittavaa kestävyyttä hydrostaattiselle paineelle eikä riittävää lämmönjohtavuutta.

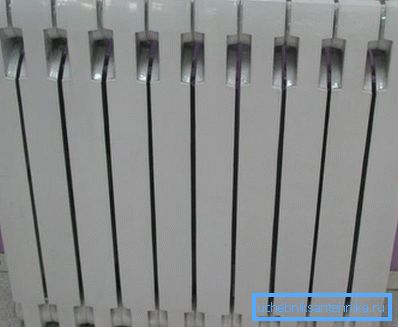

• Valurauta käytetään lämmitysparistojen tuottamiseen yli vuosisadan. Sen tärkeimmät edut ovat alhaiset kustannukset ja korroosionkestävyys; Haittapuolena on kirjoittaa hyvin kohtuullinen lämmönjohtavuus ja matala mekaaninen lujuus. Kaikille valurautaparistoille on ominaista suuri massa ja suuri sisäinen tilavuus;

Huomautus: käytännön puolella nämä ominaisuudet takaavat ääriviivan toiminnan inertin. Yksinkertaisesti sanottuna - lämmityksen jälkeen se jäähtyy hitaasti, mikä on kiistaton etu järjestelmässä, jossa on harvoin sulanut kiinteän polttoaineen kattila.

• Teräkselle tunnettu siitä, että lämmönjohtavuus on alhainen ja mekaaninen lujuus suurin. Korroosio, toisin kuin valurauta, on herkkä; ruosteen ongelma ratkaistaan ​​käyttämällä sitä kestäviä pinnoitteita tai yksinkertaisesti veden kanssa jatkuvasti täytettyä muotoa;

• Alumiinin ihmisarvo - korkea lämmönjohtavuus, jolla on suhteellisen kohtuullinen mekaaninen lujuus. Lämmönjohtavuus sallii osien sisäisen tilavuuden pienentämisen, kompensoimalla sitä urien suuren alueen vuoksi. Alumiiniakut lämpenevät nopeasti ja jäähtyvät nopeasti; niitä suositellaan käytettäväksi vain autonomisissa lämmityspiireissä;
• Kuparin lämmönjohtavuus kaksi kertaa niin paljon kuin alumiini ja kahdeksan kertaa enemmän kuin teräs ja rauta. Metallin suhteellisen korkea hinta rajoittaa kuitenkin sen käyttöä lämmityslaitteiden tuotantoon; useimmiten se löytyy yhdistettyjen kupari-alumiini-konvektorien koostumuksesta. Jäähdytysnestettä sisältävä kupariputki toimitetaan alumiinirivillä, mikä mahdollistaa koko kuparilaitteeseen verrattavan lämmönsiirron paljon halvemmalla;

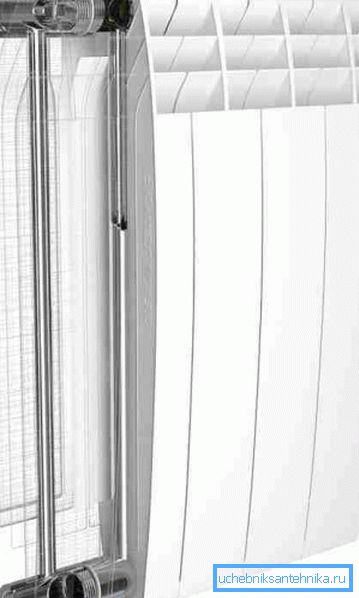

• Toinen yhdistetty liuos on bimetalli. (alumiiniteräs) lämpöpatterit. Teräsydin tarjoaa korkean vetolujuuden, ja alumiiniraudat lisäävät lämmönsiirtoa.

Tässä on standardin (500 millimetrin) keskikohtaisten kollektorien välisten leikkauslaitteiden likimääräiset tekniset ominaisuudet:

Sähkölämmitys

Mitkä ovat sähköpatterit?

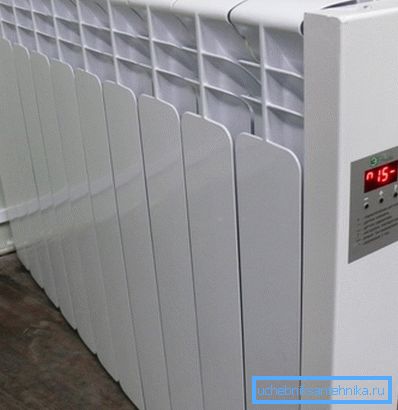

• Nestemäiset sähköpatterit - tämä on vain muutos alumiiniakkuille. Ne toimitetaan pääsääntöisesti pienitehoisilla lämmityselementeillä, termostaatilla ja täytetään jäädyttämättömällä jäähdytysaineella (propyleeniglykoli tai antifriisi), minkä jälkeen ne mainostetaan kevyellä sydämellä taloudellisina lämmityslaitteina;

Tärkeää: minkä tahansa sähkölämmittimen lämpöteho on täsmälleen sama kuin sen sähköteho. Tämä seuraa suoraan energian säilyttämistä koskevasta laista ja siitä, että sähköpatteri ei suorita fyysistä työtä (eli ei liikuta mitään massaa gravitaatiovektoriin). Jos näin on, se ei ole edullisempi kuin lämmityskattilan ja tavanomaisen alumiiniakun yhdistelmä.

• Inverterin lämmityspatterit ovat erityinen sähkölämmittimien tapaus. Erona on, että erillinen laite tai piiri, jossa on useita alumiiniakkuja, on varustettu akulla, joka tarjoaa itsenäisen toiminnan, taajuusmuuttajan, joka muuntaa 12 volttia tasavirrasta 220 AC: ksi ja säätimen, joka vastaa virrankulutuksen vaihtamisesta. Koska kapasiteettisten paristojen resurssit ja kustannukset ovat rajalliset, suunnittelu on tekijän näkökulmasta varsin outoa;
• Infrapunalämmityspatterit ovat usein yhdistelmä matalan lämpötilan lämmityspatteria ja metallia (terästä tai alumiinia) koristelevyä. Infrapuna ne vaativat sitä, että merkittävä osa lämmöstä siirtyy niiden kautta lämpösäteilylle;

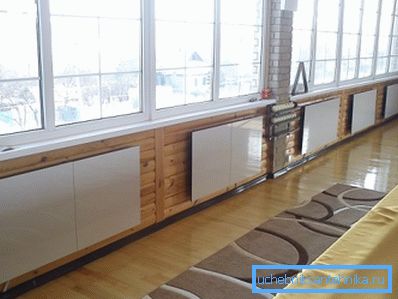

• Keraamiset lämpöpatterit ovat eräänlaisia ​​infrapunapaneeleja, joiden etupinta on valmistettu posliinista valmistetusta kivitavarasta. Spiraalilaitteiden välinen ero on vain hieman tasaisempi pinnan lämmittäminen ja houkuttelevampi ulkonäkö.

Yllättäen infrapuna-lämmittimien sijoittaminen taloudelliseksi lämmönlähteeksi on jonkinlainen:

1. Ihmisen ihon lämmittäminen infrapunasäteilyllä siirtää subjektiivisesti mukavan sisäilman lämpötilan muutaman asteen alas. Huoneessa, joka on lämmitetty IR-paneelilla, se pidetään yleensä 15–16 astetta, mikä auttaa vähentämään lämmön vuotoa rakennuksen kuoren läpi;
2. Sama säteily lämmittää lattiaa ja yleensä kaikki vaakasuorat ja pystysuorat pinnat huoneen alaosassa, jotka jakavat jonkin verran huoneen lämpötilan uudelleen: se ei ole enimmäismäärän yläpuolella, kuten konvektiolämmityksessä, vaan lattian yläpuolella. Täältä - taas pienemmät tappiot katon läpi.

Asennusmenetelmä

Perinteisiin paristoihin kuuluu seinäkiinnitys tapin tai konsolin kiinnikkeisiin.

Tämä ei kuitenkaan ole ainoa vaihtoehto.

• Ulkona käytettävät lämmityspatterit ovat yleensä koristeellisia valurautatuotteita massiivisilla jaloilla. Ne eivät ole vain kauniita, vaan myös mahdollistavat huoneiden lämmittämisen kevyillä kipsilevyillä tai vaahtomuovisilla osioilla;

Kuitenkin: minkä tahansa tyyppisten lämpöpatterien lattiaasennus voidaan tehdä helposti käsin kiinnityskannattimien kanssa. Itse asiassa asennusohje tulee alas kiinnittämällä kiinnikkeet lattiaan ankkuripulttien avulla; patterin asennus on identtinen seinävaihtoehdon kanssa.

• Vnutripolnye tai sisäänrakennetut lämpöpatterit tarkoittavat asennusta tasapinnan alapuolelle - liittimeen tai puulattian alle. Koska niiden korkeus on rajallinen, instrumenttien pääasiallinen vaatimus on suurin lämmönsiirto minimimittauksilla. Se saavutetaan käyttämällä kuparia (tai kupariputkia, joissa on alumiiniriviä) ja asennetaan puhaltimeen pienen nopeuden puhaltimia.

Lomakerroin

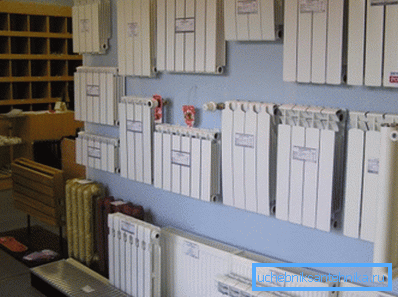

Myytävien tavallisten poikkiparistojen lisäksi löydät useita muita lämmittimiä.

konvektorit

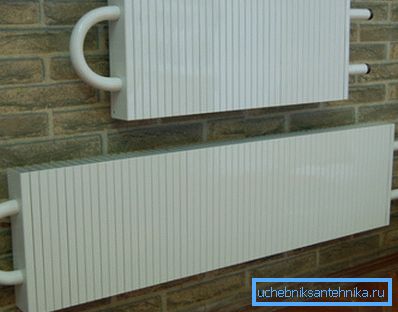

Tämän nimen alla on tavallisesti piilotettu kela, jossa on lisääntyvä lämmönsiirto. Konvektori voidaan varustaa koriste-näytöllä ja ilmaventtiileillä lämmönsiirron säätämiseksi. Laitteen suurin etu on suuri mekaaninen lujuus; lämmönsiirto määräytyy materiaalin ja kylkiluun alueen perusteella.

levyt

Lamellien ohuita lämpöpattereja kutsutaan hitsaamalla kaksi leimattua teräslevyä. Jäähdytysnesteen liikkuminen niiden välisiin kanaviin aikaansaa itse asiassa lämmityksen.

Lamelliparistojen tärkein etu - kompakti: melkein ne eivät ota huoneen tilaa. Pääasiallinen haittapuoli on rajallinen resurssi ilman korroosionestoa: kotimaiset Neuvostoliiton valmistamat jäähdytinlevyt ovat olleet enintään 7 vuotta.

putkimainen

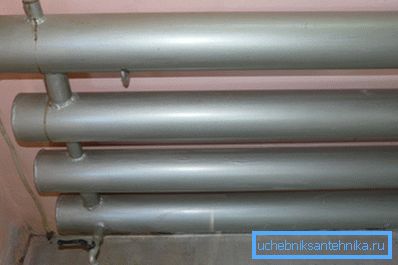

Putkimateriaaliparistot voivat olla joko poikkileikkauksia tai hitsattuja. Tällaisia ​​horisontaalisia lämmityspattereja (rekistereitä) käytetään usein autotallien, työpajojen, varastojen ja muiden ei-asuintilojen lämmitykseen. Teräksen alhainen lämmönjohtavuus kompensoidaan osien suurella koolla.

jalkalista

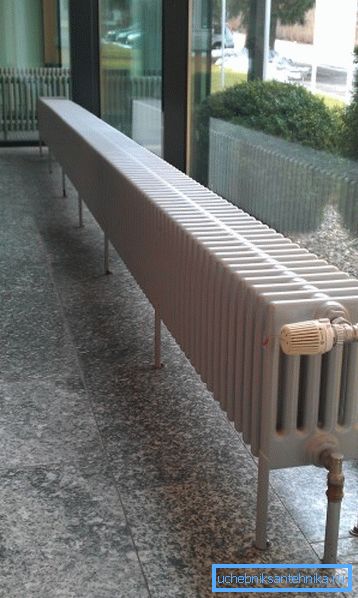

Alustan jäähdyttimelle on ominaista vähimmäiskorkeus, jolla on suuri pituus ja asennus lattiatasolla. Se on hyödyllinen termisen verhon muodostamiseksi panoraamaikkunoiden alle tai jäätyseinään.

Lisäksi: pohjalevyn akku mahdollistaa minkä tahansa toimistokaluston sijoittamisen seinälle.

pystysuora

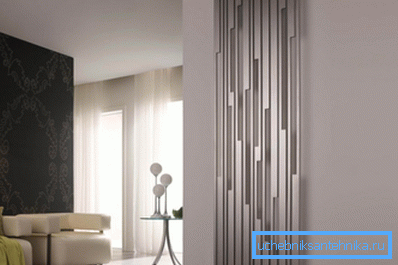

Edellisen ratkaisun vastakohta on lämmityslaitteet, joiden korkeus on huomattava (800–2400 mm). Ne ovat edullisia, kun seinien muoto tai huonekalujen järjestely rajoittaa perinteisten parempien pituisten paristojen käyttöä. Materiaalin roolissa he voivat olla alumiinia, terästä tai niiden yhdistelmää.

johtopäätös

Toivomme, että miniatyyri ja kaukana täydellisestä tarkastelusta auttavat arvostettua lukijaa valitsemaan parhaan ratkaisun kotiinsa. Lisätietoja moderneista lämmityslaitteista mahdollistaa videon tässä artikkelissa. Onnea!
