Lämmityspatterien osien laskeminen lattiapinnalla: kuinka

Miten lasketaan jäähdyttimen lattiapinta - asuin- tai teollisuus? Tässä artikkelissa esittelemme lukijan useille erilaisille monimutkaisille algoritmeille, ja ne tarjoavat referenssivahvistuksia referenssitietoihin. Joten mene.

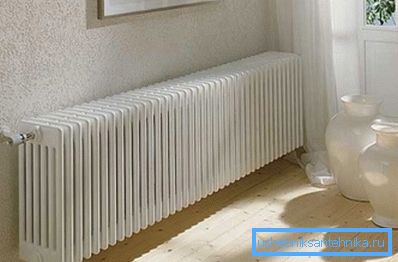

Laskelmien vaiheet

Itse asiassa niistä on vain kaksi.

1. Aluksi arvioitu tarve tilalle lämpötehossa.
2. Tämän jälkeen lasketaan vastaavien ääriviivojen lukumäärä riippuen lämpövirtauksen erityisestä arvosta (jaksoa, lämmittintä jne. Kohti).

Määritä: verkossa voit löytää suuren määrän taulukoita ja laskimia, jotka johtavat suoraan alueen osien lukumäärään. Tällaisten laskelmien paikkansapitävyys on kuitenkin yleensä alhainen, koska ne jättävät täysin huomiotta lisä tekijöitä, jotka lisäävät tai vähentävät lämpöhäviöitä.

Tehon laskenta

Kaavio 1

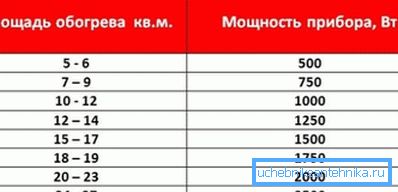

Yksinkertaisin järjestelmä on läsnä Neuvostoliiton SNiP: ssä puoli vuosisataa sitten: huoneen lämmityspatterin teho valitaan nopeudella 100 wattia / 1 m2.

Algoritmi on selkeä, erittäin yksinkertainen ja epätarkka.

Miksi?

• Todelliset lämpöhäviöt vaihtelevat suuresti äärimmäisissä ja keskimmäisissä kerroksissa, kulmahuoneistoissa ja huoneissa rakennuksen keskellä.
• Ne riippuvat ikkunoiden ja ovien kokonaispinta-alasta sekä lasin rakenteesta. On selvää, että puukehykset, joissa on kaksinkertaiset ikkunat, tuottavat paljon suurempia lämpöhäviöitä kuin kolminkertaiset lasit.
• Eri ilmastoalueilla myös lämpöhäviöt vaihtelevat. -50 C asunnossa on luonnollisesti enemmän lämpöä kuin +5.
• Lopuksi jäähdyttimen valinta huoneen alueen mukaan tekee siitä laiminlyönnin kattojen korkeudesta; Samaan aikaan lämmönkulutus 2,5 ja 4,5 metrin korkeudessa vaihtelee suuresti.

Kaavio 2

Lämmöntuotannon estimointi ja jäähdyttimen osien määrän laskeminen huoneen tilavuudesta antavat huomattavasti suuremman tarkkuuden.

Seuraavassa on ohjeet tehon laskemiseksi:

1. Lämmön perusmääräksi arvioidaan 40 wattia / m3.
2. Kulmahuoneissa se kasvaa 1,2 kertaa, äärimmäisissä kerroksissa - 1,3, yksityisissä taloissa - 1,5.
3. Ikkunassa lisätään 100 wattia huoneen lämmön tarpeeseen, ovi kadulle - 200.
4. Alueellinen kerroin otetaan käyttöön. Se on yhtä suuri kuin:

Otetaan esimerkkinä omasta kädestäsi, että tarvitset lämmön tarvetta kulmahuoneessa, jossa on 4x5x3 metriä, ja yksi ikkuna sijaitsee Anapan kaupungissa.

1. Huoneen tilavuus on 4 * 5 * 3 = 60 m3.
2. Lämmön perustarpeeksi arvioidaan 60 * 40 = 2400 wattia.
3. Koska huone on kulmikas, käytämme kerrointa 1,2: 2400 * 1,2 = 2880 wattia.
4. Ikkuna pahentaa tilannetta: 2880 + 100 = 2980.
5. Anapan leuto ilmasto tekee omia muutoksia: 2980 * 0,8 = 2384 wattia.

Kaavio 3

Molemmat aiemmat järjestelmät ovat huonoja, koska ne jättävät huomiotta eri rakennusten välisen eron seinäeristyksen suhteen. Samaan aikaan nykyaikaisessa energiatehokkaassa talossa, jossa on ulkoinen eristys ja tiili-työpaja, jossa on yksiosainen lasitus, lämpöhäviö on lievästi sanottuna erilainen.

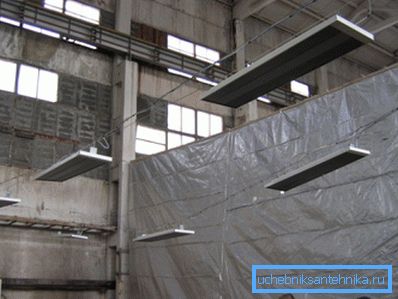

Teollisuustilojen ja epätyypillistä eristystä sisältävien talojen jäähdyttimet voidaan laskea kaavalla Q = V * Dt * k / 860, jossa:

• Q - lämmityspiirin teho kilowatteina.
• V - lämmitetty tilavuus.
• Dt on kadun laskettu lämpötila-delta.

Huomaa: huoneen lämpötila on otettu terveysvaatimuksista tai teknologisista vaatimuksista; katu arvioidaan kylmimmän 5 päivän talven keskilämpötilan mukaan.

• k on lämmöneristyskerroin. Mistä arvot saadaan?

Meidän on tässä tapauksessa liitettävä myös laskenta-algoritmi esimerkkinä - laskemme lämpötehon, joka on 400 metrin korkeudessa sijaitsevien tuotantotilojen lämpöpattereilla, joiden korkeus on 5 metriä, seinämän paksuus 25 cm ja yksi lasitus. Tämä kuva on melko tyypillinen teollisuusalueille.

Olkaamme samaa mieltä siitä, että kylmimmän viiden päivän viikon lämpötila on -25 astetta.

1. Tuotantokaupoissa sallitun lämpötilan alaraja katsotaan +15 ° C: een. Näin ollen Dt = 15 - (-25) = 40.
2. Otamme lämmöneristyskerroin 2,5.
3. Huoneen tilavuus on 400 * 5 = 2000 m3.
4. Kaava on muodossa Q = 2000 * 40 * 2,5 / 860 = 232 KW (pyöristämällä).

Lämmityslaitteiden laskeminen

Valurautaa, alumiinia ja bimetallisia paristoja, teräsputkia, paneeli- ja levysäteilijöitä sekä konvektoreja käytetään laajalti asuintiloissa lämmitykseen.

Miten kunkin laitteen lämpöteho määritetään?

Levyjen, konvektorien, erottamattomien putkimaisia ​​paristoja ja levyjä varten voit keskittyä vain valmistajan antamiin ominaisuuksiin. Ne ovat aina mukana asiakirjoissa tai valmistajan verkkosivuilla.

Sivuparistoille, joiden pystysuora (500 mm) on kooltaan, voit keskittyä seuraaviin lämpövirran arvoihin:

• Valurautaosa - 140-160 wattia;

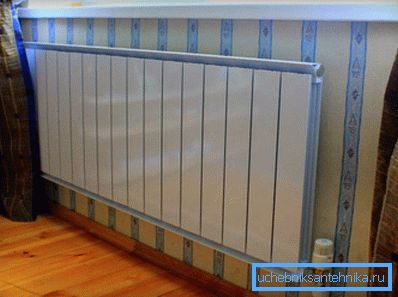

• alumiini - 180-200;

• bimetallic - 170-190.

Tärkeä seikka: nimellisteho on ilmoitettu 70 asteen erolle patterin ja huoneen ilman välillä. Jos ero on puolet niin paljon, erityinen lämmönsiirto pienenee samalla määrällä.

Niinpä, kun lämpöteho on 2,3 KW, alumiinisäteilijän (200 W / osa) on oltava 2300/200 = 12 (pyöristämällä).

Erityistapaus

Tyypillisiä teollisuustilojen lämpöpattereita ovat teräksiset hitsatut rekisterit. Materiaalin alhainen hinta ja korkea lujuus tekevät niistä paljon houkuttelevampia kuin muut ratkaisut.

Niiden teho voidaan laskea seuraavalla algoritmilla:

• Yhdelle vaakasuoralle putkelle se on yhtä suuri kuin Q = 3.14xD * L * 11,63 * Dt, jossa D on putken halkaisija metreinä, L on sen pituus metreinä, Dt on huoneen ja jäähdytysnesteen välinen lämpötila-delta.
• Moniosaisen horisontaalisen rekisterin kertoimella 0,9 lasketaan jaksot alkaen toisesta.

Täten kymmenen metrin yksiosainen rekisteri, jonka halkaisija on 250 mm, kuumennettuna kuumennetulla höyryllä (20 ° C) ja lämpötilassa 15 ° C, saa aikaan 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16 899 wattia lämpöä.

johtopäätös

Kuten näette, sovellettavat laskentajärjestelmät ovat suhteellisen yksinkertaisia ​​ja ymmärrettäviä jopa sellaiselle henkilölle, joka ei ole kaukana lämmitysjärjestelmien suunnittelusta. Lisää aihepiirikohtaisia ​​tietoja voidaan tavalliseen tapaan löytää tämän artikkelin videosta. Onnea!
