Lämmityspatterien laskeminen omakotitalossa: mitkä ovat

Oman kodin lämpeneminen ja lämmittäminen on aina yksi tärkeimmistä arvoista henkilön elämässä, varsinkin jos hän asuu kylmillä alueilla, joten voit käyttää laskinta laskeaksesi yksityisen talon lämpöpatterit tai tehdä itse tällaisia ​​laskelmia, jotka ovat tarkempia.

Mutta ei riitä, että lasketaan, kuinka monta osaa tarvitset tietylle huoneelle, sinun on myös huolehdittava laitteiden maksimilämmönsiirrosta, joka liittyy niiden yhteyteen ja piiriin, sekä laitteiden oikeaan sijaintiin, mikä on myös erittäin tärkeää mikroilmaston luomisessa.

Sisätilan jäähdyttimen piiri

Tietenkin on olemassa paljon vaatimuksia, mutta ne eivät ole niin monimutkaisia, kuin se saattaa tuntua ensi silmäyksellä, mitä kerromme teille nyt, ja osoitamme myös videon aiheen tässä artikkelissa.

Jäähdyttimen tehon laskeminen

Asuinrakennusten ja julkisten rakennusten suunnittelussa käytetään varsin monimutkaisia ​​laskelmia, joissa otetaan huomioon paljon erilaisia ​​vivahteita, jotka ovat ehkä vain suunnittelijoille tuttuja.

Tarjoamme sinulle yksinkertaisemman laskentatavan, jossa pienet virheet ovat mahdollisia, mutta tämä menetelmä toimii ja ei ole epäonnistunut kenellekään.

Mitä ovat patterit

Bimetalliset lämpöpatterit
  • Bimetallilämmittimet Nykyään suosituimpia ei voida kutsua paitsi autonomisille, myös keskitetyille järjestelmille - huolimatta siitä, että niiden hinta on korkeampi kuin valuraudan, vuokralaiset asentavat ne valuraudan sijasta omiin huoneisiinsa. Tällainen suosio ei ole turhaa - laite on valmistettu kahdesta metallista - sisäpuolella on terästä, joka kestää lähes minkä tahansa mahdollisen paineen lämmityspiirissä jopa monikerroksisissa rakennuksissa, ja päällä on alumiini, jolla on erittäin korkea lämmönjohtavuus. Tällaiset paristot ovat pääsääntöisesti poikkileikkaustyyppisiä, ja yhden laitteen koko riippuu tietyn huoneen lämmittämiseen tarvittavasta tehosta.
valmistaja merkki Etäisyys akseleista Parametrit W / W / H (mm) Suurin käyttöpaine (bar) Lämpöteho-osa (W) Osan tilavuus (l) Massa (kg) Max. C Takuuaika
maailmanlaajuinen STYLE 350 350 425/80/80 35 125 0,16 1,56 110 10
STYLE 500 500 575/80/80 35 168 0,2 1,97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0,17 1,5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0,19 1,94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0,22 1,22 120 10
TENRAD 500 500 550/80/77 24 161 0,15 1,45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0,15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0,15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0,26 1,55 120 5
GRANDINI 500 500 530/80/80 16 167 0,38 1,85 120 5

Parametritaulukko joidenkin valmistajien bimetallisäteilijöistä

Teräslevypatterit
  • Eniten budjettia voidaan kutsua teräspaneelilämmittimiksi, jossa on erittäin suuri lämmönsiirto, joka hankitaan akseleiden ja putkissa olevien U-muotoisten levyjen välisen etäisyyden vuoksi, jossa jäähdytysneste kiertää. Ne voivat olla kukin yksi, kaksi ja kolme, joista aivan luonnollisesti laitteen teho kasvaa samalla vedellä, joka kiertää siinä.
  • Tällaiset rakenteet ovat riittävän vahvoja ja kestävät korkeita paineita, mutta niiden pääasiallinen ongelma on alttius korroosiolle. Ja tämä on luultavasti tärkein syy siihen, miksi ohjeet eivät suosittele niiden käyttöä keskitetyssä lämmityksessä - veden hapen laskiessa säiliöön, joka aiheuttaa reaktion ja laite ruostuu. Pyyhkeenlämmittiminä käytetään myös teräsradiaattoreita, mutta paristojen ollessa valmistettu vain yksittäisessä järjestyksessä, täällä tarvitaan sinkitystä tai ruostumatonta terästä, ja tämä on erittäin kallista.

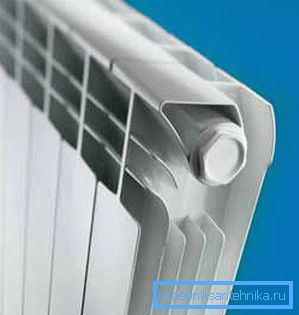

Alumiininen jäähdytin
  • Alumiinisäteilijöillä on suurin lämmöntuotto., jotka voidaan tehdä, sekä poikkileikkaukselta että paneelilta, ja ne valmistetaan joko ruiskuttamalla tai suulakepuristamalla (toinen menetelmä on jonkin verran halvempi, mutta tässä heikkopiste on liimattu tai hitsattu liitos). Tällaisesta metallista valmistetut lämmityslaitteet ovat tietysti hyvin kalliita, mutta ymmärrätkö ne maksavat laadusta ja lisäksi paljon rahaa, mutta niitä voidaan käyttää vain itsenäisiin järjestelmiin. Tosiasia on, että tällaisissa laitteissa kiertävän jäähdytysnesteen on oltava pakkasnestettä, jossa on erityisiä lisäaineita, jotka kestävät korroosiota ja skaalausta, ja tämä on mahdollista vain autonomisissa piirissä.

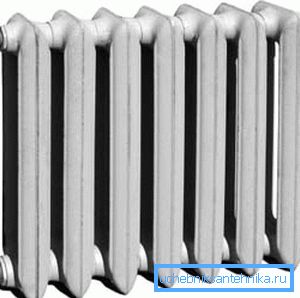

Valurauta-jäähdytin
  • Ja tietysti se on tuskallisesti tuttu kaikille valurautaparistoille., kuten edellä olevassa kuvassa, joka on asennettu useimpiin kerrostalokiinteistöihin ja jotka on asennettu uuteen rakennukseen tähän päivään saakka, ja ne ovat osoittautuneet hyvin. Tällaisten laitteiden pääasialliset haittapuolet ovat osien suuri kapasiteetti (joudut lämmittämään paljon vettä) ja paksut seinät, jotka lämpenevät pitkään, mutta myös jäähtyvät pitkään. Mutta keskitetyt lämmitysjärjestelmät selviytyvät erinomaisesti tällaisten puutteiden varalta - tilavuus merkitsee vähän yleistä taustaa vasten, mutta hidas jäähdytys on erittäin kätevä, koska se on kytketty jaksollisiin kiertokiertoihin - kun järjestelmä ei toimi, lämpöä tallennetaan (autonomiset piirit ovat sellaisia, että autonomiset piirit ovat kalliita käyttää). .

Laske teho

Huom. On huomattava, että tehokkain paikka jäähdyttimen sijoittamiseksi ikkunan alle. Laitteen lämmin ilma nousee ylöspäin muodostaa esteen lasista liikkuville kylmille virroille.

Tehokkain paikka jäähdyttimen sijoittamiseen on ikkunan alapuolella.

Kuten olemme jo todenneet, meidän ei tarvitse käsitellä monimutkaisia ​​laskelmia, koska yksityisen talon lämmityspatterit voidaan laskea yksinkertaisemmin ja vaikka tämä ei ole täysin tarkka, tämä on kuitenkin tehokasta ja useimmat putkimiehet tekevät juuri niin, että järjestelmä ei käynnisty mitään valituksia.

Mutta on olemassa kaksi laskentamenetelmää - tilaa ja tilavuutta kohden - ensimmäinen vaihtoehto on mahdollista vain, jos katon korkeus ei ylitä 270 cm, mutta jos tämä luku osoittautuu enemmän, niin tällaisissa tapauksissa teho lasketaan kuutiometristä.

Kiinnitä huomiota! Moskovaa ja Moskovan aluetta kohti tarvitaan 100 wattia lämpöenergiaa, ja jos tilavuus on laskettu, tarvitaan 41 wattia / m 3.

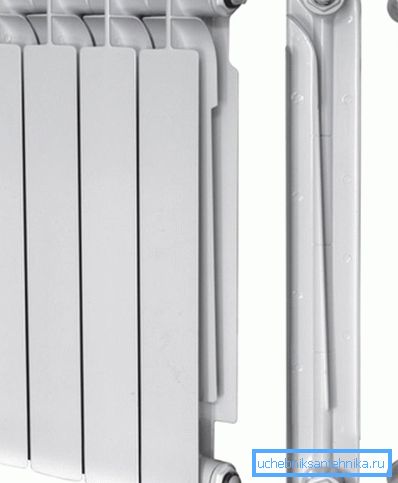

Osat voidaan poistaa tai lisätä

Opitaan, miten lasketaan lämmityspatterien lukumäärä omakotitalossa alueittain (enimmäismäärät eivät ole suurempia kuin 270 cm), ja tätä varten käytämme kaavan K lukumäärää = S * 100 / P, jossa S on huoneen koko ja P on yhden osan lämpöteho. Otetaan esimerkiksi pieni huone 34m, mikä tarkoittaa, että meillä on S = 12m2, ja yksikölle otamme 130W: n jäähdyttimen Grandini-osan.

Tässä tapauksessa, jos meillä on tällaisia ​​tietoja, korvataan ne kaavaksi, sitten K-jaksojen lukumäärä = S * 100 / P = 12 * 100/130 = 9.23. Pyöristys tapahtuu kuitenkin yleensä suurella tavalla, mikä tarkoittaa, että 12m2: n huoneessa tarvitset 10 osasta jäähdyttimen, jos se on Grandini 350 (katso muita laitteita, katso tehoarvo taulukossa).

Näissä tapauksissa, jos katossa on esimerkiksi 3 m, toinen kaava sopii - V * 41 / P ja otamme huoneen, jossa on sama alue, sitten K-osioiden lukumäärä = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 tai 12 osaa vastaavaa säteilijää.

johtopäätös

On syytä huomata, että voit tehdä laskelmia omilla käsilläsi kaikilla lämpöpattereilla, eikä metallilla ole merkitystä - osan tai paneelin teho on valmistajan ilmoittama. Vain paneelilaitteet, joita sinun ei tarvitse laskea osioina, vaan palasina, käytetään vastaavia kaavoja, joissa P on yhtä suuri kuin yhden paneelilämmittimen teho.
