Lämmityspatterien laskeminen neliömetriä kohti: alueen ja

25-06-2018
Lämmitys

Tässä artikkelissa kerrotaan, kuinka monta neliötä yksi jäähdyttimen osa on suunniteltu. Tulemme selvittämään, miten lasketaan osien lukumäärä, jolla on tunnettu alue, ja selvittää, mitkä lisä tekijät vaikuttavat talon tai huoneiston lämmön kysyntään.

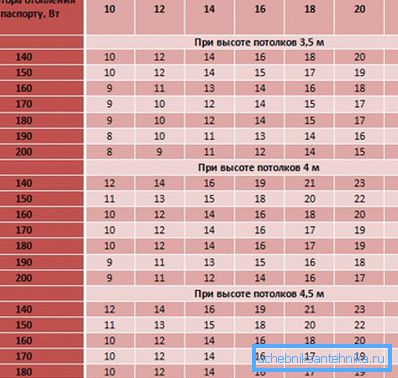

Tehon taulukko ja alue.

Yksinkertainen alueen laskenta

Vaihtoehto 1

Ensimmäisessä arvioinnissa voidaan laskea säteilijöiden lukumäärä neliömetriä kohti yksinkertaisimman järjestelmän mukaan: yksi osa lämmittää 2 m2 elintilaa. Siksi 20 m2: n huoneessa on riittävästi akkua kymmenessä osassa.

Ohje on erittäin yksinkertainen, helposti saatavilla ja antaa erittäin epätarkkoja tuloksia. Syyt?

please:

  • Neuvostoliiton SNiP: n mukaan lauhkeassa ilmastovyöhykkeessä jäähdyttimen kapasiteetti neliömetriä kohti on 100 wattia. Haluaisin kysyä, rakas lukija: minkä osan Venäjältä on leuto ilmasto-ominaisuus? Ei selvästikään ole kaikille?

Viite: lämmönkulutus suljettavien rakenteiden läpi, jolla on sama rakenteen rakenne, on verrannollinen katutason lämpötilaeroon. Huoneessa +20: ssa lämmön tarve ulkolämpötilaan 0 ja -40 välillä vaihtelee täsmälleen kolmesti.

  • Annettu laskentajärjestelmä tarkoittaa, että jäähdyttimen osa antaa 200 wattia lämpöä. Samaan aikaan tällainen lämmönsiirto on ominaista vain alumiini- ja bimetallilämpöpattereille, joiden jäähdytysnesteen lämpötila on 90 astetta. Hyväksy, että kuinka monta neliötä yksi osa alumiinisäteilijää lämmittää ihanteellisissa olosuhteissa on melko rohkea laajentaa kaikkiin lämmityslaitteisiin.

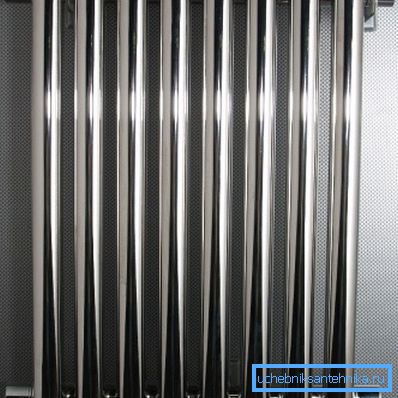

Teräspatteri menettää lämmönsiirron alumiiniin puoleen.

Vaihtoehto 2

Saat tarkemman tuloksen, jos laskelmat jaetaan kahteen vaiheeseen:

  1. Ensinnäkin laskemme huoneen lämmön tarpeen, ottaen huomioon ilmastovyöhykkeen;
  2. Sitten löydetään tarvittava määrä lämmityslaitteiden osia ottaen huomioon niiden todellinen lämmönsiirto.

Erilaisten ilmastovyöhykkeiden lämmönkulutus neliömetriä kohti on seuraava:

alue Lämmön tarve, wattia / m2
Krasnodarin alue 70
Moskovan alue 120
Novosibirskin alue 150
Khabarovskin alue 160
Chukotka, Jakutia 200

Mutta lämmönsiirron keskiarvot eri lämmityslaitteista jäähdytysnesteen lämpötilaan +90 ja huoneenlämpötilaan +20:

Jäähdyttimen tyyppi Lämpövirta, wattia / osio
alumiini 200
bimetallic 180
Valurauta 160
teräs 120

Selventää: teräslämmittimien laskeminen huoneen nimellistehoa käyttävän huoneen kvadratuurissa antaa tarkan tuloksen vain putkimaisia ​​poikkileikkauslaitteita varten. Paneelilämmittimien ja lämmityskonvektorien tapauksessa voit luottaa pelkästään niiden passiominaisuuksiin.

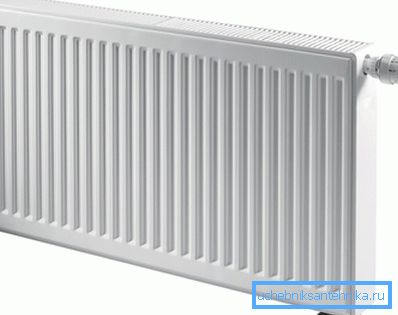

Arvioidessaan paneelin jäähdyttimen tehoa on luotettava tekniseen dokumentaatioon.

Tehdään esimerkiksi omia laskelmia teräspattereille neliömetriä kohden ja koko lattiapinta-ala 20 metrin huoneelle Jakutskissa.

  • Yksi putkimaisen akun osa kykenee lämmittämään 120/200 = 0,6 m2 tilaa.
  • Huoneen lämmön kokonaiskysyntä on 20 * 200 = 4000 wattia, mikä vastaa 4000/120 = 33 (pyöristämällä) osia.

Laskenta tilavuuden mukaan

Joissakin tapauksissa kysymys siitä, kuinka monta jäähdyttimen osaa neliömetriä tarvitaan lämmitykseen, on täysin merkityksetön.

Kun tarkalleen

  1. Epätyypillinen katon korkeus. Lämmitys lämmittää koko asunnon tilavuuden; Hyväksyt, että tämä tilavuus vaihtelee huomattavasti, kun katon korkeus on 2,5 ja 4,5 metriä.

    Mitä korkeampi katto, sitä suurempi on lämmityskustannukset.

  2. Kun eristyslaatu on merkittävästi erilainen kuin kotimaisissa rakennussäännöissä suositeltu. 100 wattia / m2 oli merkityksellinen Neuvostoliiton talojen tyypillisille hankkeille; nykyaikaiset, energiatehokkaat rakennukset vaativat jopa 60 W / m2: n enimmäismäärää.

Vaihtoehto 1

Ensimmäinen laskentajärjestelmä soveltuu tiloihin, joissa on epätyypilliset kattokorkeudet ja vakioeristys.

  • 40 watin lämpöteho otetaan kuutiometriä huonetilavuutta kohti;
  • Asuinrakennuksen kulma- ja loppuhuoneissa käytetään 1,2-kerrointa, äärimmäisissä kerroksissa - 1,3, omakotitaloissa - 1,5;
  • Ikkuna lisää 100 wattia lämpöhäviöön, ovelle, joka johtaa kadulle - 200;

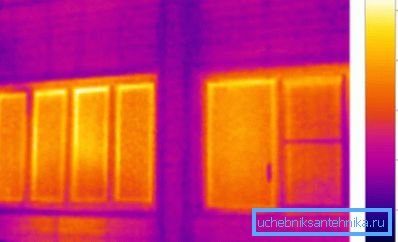

Lämpökameran avulla voit arvioida lämpöhäviöitä ikkunoiden läpi.
  • Otetaan käyttöön alueellinen kerroin (0,7–2,0 ilmastoalueesta riippuen).

Lasketaan jälleen lämmön tarve Yakutskissa, jossa määritellään, että katon korkeus on 3,2 metriä, huone sijaitsee ensimmäisessä kerroksessa ja siinä on kaksi ikkunaa.

  1. 20 m2: n tilavuus on 20 * 3,2 = 64 m3.
  2. Kerro tilavuus tilavuudelta 40 wattia / m3: 64 * 40 = 2560.
  3. Ensimmäisessä kerroksessa lämpöhäviö kasvaa päällekkäisyyden kautta: 2560 * 1,3 = 3328.
  4. Kaksi ikkunaa lisää tähän arvoon 200 wattia. 3328 + 200 = 3528.
  5. Jakutskin ilmasto (tammikuun keskilämpötila on -38 ° C) käyttää alueellisen kertoimen maksimiarvoa: 3528 * 2 = 7056.

Kun tämä teho otetaan huomioon alumiiniakkujen osien määrässä, saavutamme lievän paniikin: lämmitykseen tarvitaan 35 osaa! Ja se on täydellisissä olosuhteissa.

Vaihtoehto 2

Käytännössä, jos lämpöteho lasketaan kvadratuurilla, lämpöpatterit ovat liian paljon huoneen alueelle. Tosiasia on, että energian korkea hinta tekee rakentajista parantaen rakennusten lämpöeristyksen laatua.

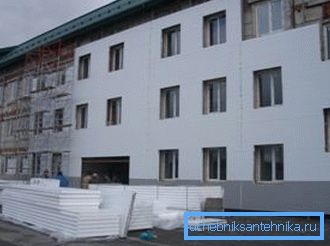

Julkisivun lämpöeristys voi vähentää lämpöhäviötä puoleen.

Huoneissa, joissa on mielivaltaiset katon korkeudet ja ei-standardi eristys, käytetään seuraavaa lämpötehon laskentakaavaa:

Q = V * Dt * k / 860.

Siinä:

  • Q - teho kilowatteina;
  • V on tilavuus kuutiometreinä;
  • Dt on laskettu lämpötilaero kadun kanssa (sisäilman lämpötilan ja talven keskimääräisen minimiarvon välinen delta);
  • k - lämpenemisasteen kerroin.

K: n arvot otetaan yhtä suuriksi:

  • Rakennuksille, joissa on kolminkertainen energiansäästölasi ja ulkoinen vaahtomuovi tai mineraalivilla - 0,6-0,9;
  • Tiilikoti, jonka seinämän paksuus on 500 mm ja kaksoislasit - 1-1.9;
  • Tiilirakennuksiin, joiden seinämänpaksuus on 250 mm, ja yksiikkunat - 2-2,9;
  • Eristämättömissä rakennuksissa - 3-4.

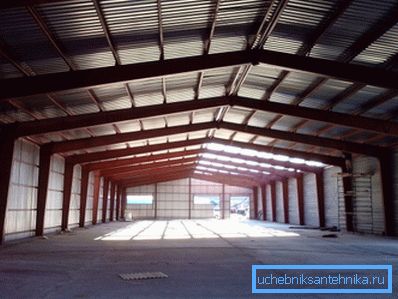

Esimerkkinä jälkimmäisen luokan rakentamisesta voitaisiin käyttää kylmänä varastona kuvassa.

Meidän ehtomme:

  1. Huoneen tilavuus on jo laskettu ja se on 64 m3;
  2. Dt = 22 - (-41,5) = 63,5 ° C;
  3. Kaukoidän olosuhteissa rakennettujen uusien talojen lämmöneristyskerroin voidaan ottaa turvallisesti 0,6 - 0,8.
  4. Laskenta on muodossa Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

johtopäätös

Mitkä laskentajärjestelmistä näyttävät lukijalle sopivimmista hänen olosuhteistaan. Lisää aihekohtaisia ​​tietoja voidaan saada tarkastelemalla liitteenä olevaa videota tässä artikkelissa. Onnea!
