Lämmityspatterien laskeminen: lämpöenergian tarve ja osien

Tämän artikkelin aiheena on lämmityspatterien laskeminen asunnossa tai yksityisessä talossa. Meidän täytyy selvittää, miten huoneen tarve lasketaan lämmössä ja mitä lämmityslaitteiden osan lämpökapasiteettia tulisi suunnata.

Lämmön kysyntä

Ilmeisistä syistä lämpöpattereiden määrän laskeminen alkaa lämmön tarpeen arvioimisesta. Rakentajat käyttävät yleensä melko monimutkaisia ​​järjestelmiä, joissa otetaan huomioon seinien lämmönkestävyys, kylmimmän viiden päivän lämpötila ja paljon muita tekijöitä. Emme kuitenkaan mene monimutkaisten kaavojen luontoon ja tutustu pari parasta käyttää menetelmiä.

Alueen arvio

Yksinkertainen laskenta alueesta antaa luotettavan tuloksen silloin, kun kyseessä on asuinhuoneisto, joka sijaitsee Neuvostoliiton rakentamisen monikerroksisessa rakennuksessa. Yksityisessä talossa se ei sovi jo kattojen korkeuden merkittävän vaihtelun vuoksi: tämän parametrin muutos vaikuttaa lämmitysjärjestelmän lämmittämän ilman määrään ja niiden seinämien alueeseen, joiden läpi talo menettää lämpöenergiaa.

Lämpöpattereiden lämpötehon laskeminen tapahtuu yksinkertaisesti jakamalla lämmitetyn huoneen pinta-ala 10: llä: yksi kilowatti lämpöä mahdollistaa lämmityksen 10 neliömetrin alueella.

Arvioimme esimerkiksi, että lämmön tarve on 59 m2: n kahden huoneen huoneistossa.

Lämmitetyt huoneet - 20-metrinen sali, 18-metrinen makuuhuone ja 8-metrinen keittiö.

1. Lämmittimien lämmön kokonaisteho olisi luonnollisesti oltava 59/10 = 5,9 kW.
2. Tämä voima on jaettava huoneiden välillä suhteessa 20: 18: 8. Miksi emme käytä yksinkertaista lämmityspatterien laskentaa kunkin huoneen alueelle? Kyllä, koska paristojen täytyy lämmittää paitsi näitä huoneita myös kylpyhuone ja eteinen, joissa ei ole lämmityslaitteita. Yksinkertaisen yhtälön ratkaiseminen antaa meille jäähdyttimen tehoarvot 2,5 KW, 2,4 KW ja 1 KW.

Nuance: koska keittiössä on riittävästi omia lämmönlähteitä (ainakin liesi ja jääkaapin lämmönvaihdin), lämmityksen lämmöntuotto otetaan yleensä hieman huonompi kuin huoneissa - 0,6-0,8 KW / 10 m2.

Arvioitu tilavuuden mukaan

Hieman monimutkaisempi on säteilijöiden tehon laskeminen huoneen tilavuuden mukaan.

Todellisen ilmamäärän lisäksi tämä laskentajärjestelmä ottaa huomioon useita muita parametreja:

• Ovien ja ikkunoiden läsnäolo. Pääsääntöisesti enemmän lämpöä menetetään niiden kautta kuin tyhjän seinän kautta.

• Tilojen tyyppi (asunto kerrostalossa tai omakotitalossa). Toisessa tapauksessa lämmitetyssä huoneessa on suuri yhteisten kattorakenteiden pinta-ala, joka lisää lämpöhäviötä niiden kautta.
• Asunnon tapauksessa - sen sijainti talossa. Kulmahuoneistossa on jälleen vähintään kaksi yhteistä seinää kadulla.
• Lopuksi laskentakaavassa otetaan huomioon maan alueiden ilmasto-ominaisuudet. On selvää, että Jakutskissa lämmön tarve on suurempi kuin Sotšissa.

Miten voit siis laskea lämmityskapasiteetin kuutiometrillä?

1. Perusarvoksi otetaan 40 wattia lämmitetyn tilan kuutiometriä kohti.
2. Kerrostalossa sijaitsevien nurkka-asuntojen osalta käytetään 1,2 - 1,3 kertoimia (riippuen katujen yhteisten seinien alueesta). Omakotitalossa kerroin otetaan 1,5: ksi: muistamme, että se menettää lämmön läpi kaikkien seinien, lattian ja katon.

1. Kertomisen tuloksena jokaiselle ikkunalle lisätään 100 wattia ja 200 kullekin ovelle, joka johtaa kadulle.
2. Tuloksena saatu arvo kerrotaan alueellisella kertoimella:

Laske lämmönsiirto lämpöpattereista - jäähdyttimestä, konvektorista, rekisteristä tai muusta lämmittimestä - seuraaviin olosuhteisiin:

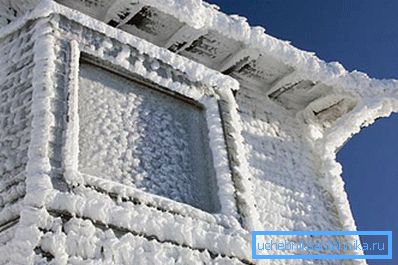

• Lämmitetty huone on yksityinen talo Verkhoyanskissa (tammikuun keskilämpötila on -45,4 ° C, vähimmäisarvo on -67,6 ° C), 12x6 metriä ja katot 3,2 metriä.

• Talossa on kaksi ovea ja neljä ikkunaa.

Aloitetaan

1. Lämmitetty tilavuus on 12 * 6 * 3,2 = 230 m3 (pyöristämällä).
2. Lämmöntuotannon perusarvo on 40 * 230 = 9200 wattia.
3. Koska kyseessä on yksityinen talo, rakennuksen kuoren läpi kulkeva lämmön vuoto pakottaa meidät kertomaan tuloksen 1,5: llä. 9200 * 1,5 = 13800 wattia.
4. Ikkunat ja ovet pahentavat tilannetta: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Lopuksi ilmastovyöhykkeellä tehdään myös omat säädöt: 14600 * 2 = 29200 wattia.

Kummallista: tyypillinen verkkolaskin lämpöpatterien laskemiseen ei anna sinun määrittää minimilämpötilaa alle -30 - -35 ° C. Näin ollen hän arvioi rakennuksemme tarvetta lämpötehoon noin puolella meille saamastamme tuloksesta.

patterit

tyypit

Ensinnäkin tutustutaan lämmitysjärjestelmissä käytettäviin lämpöpattereisiin ja niiden keskeisiin ominaisuuksiin.

• Alumiiniakut - suosituin ratkaisu riippumattomille lämmitysjärjestelmille. Niiden tärkein etu on melko vaatimaton hinta (250 ruplaa jaksoa kohti); haittapuolena voi olla melko ehdollisesti se, että lämpökapasiteetti on pieni ja sisäinen paine on kohtuullinen (jopa 10-16 ilmakehään).

Nuance: alumiini muodostaa galvaanisen parin kuparilla. Alumiiniradiaattoreita ei voi käyttää samassa piirissä kupariputkilla: metallien välinen heikko virta lisää niiden nopeutunutta korroosiota.

• Valurauta eroaa hieman alumiinista, jotta se kestää hydraulista painetta (sama 10-16 ilmakehää); mutta sillä on paljon suurempi lämpökapasiteetti. Lämmitysjärjestelmän terminen inertia on erittäin hyödyllinen silloin, kun työskentelet kiinteän polttoaineen kattilasta, jossa on jaksoittaista sytyttämistä.
• Teräsparistojen määrittelyominaisuus on suurin vahvuus. Sen avulla näitä lämmittimiä voidaan käyttää kaikissa keskuslämmitysjärjestelmissä: lämpötila- ja painehäviöt ovat täysin turvallisia kaiken hitsatun rakenteen kannalta.

Teräspatterin haitat sisältävät materiaalin kohtalaisen lämmönjohtavuuden, mikä tekee sen finningistä lähes merkityksettömän: evien päät ovat aina paljon kylmempiä kuin jäähdytysneste.

• Bimetallilämmittimet ratkaisevat tämän ongelman kokonaan.. Kappaleen teräsydin antaa sen vetolujuuden, ja alumiinikuori tarjoaa suuren pinta-alan, jolla on korkea lämmönjohtavuus. Tämäntyyppinen akku on hiljattain osunut asuntojen omistajille, joilla on keskuslämmitys.

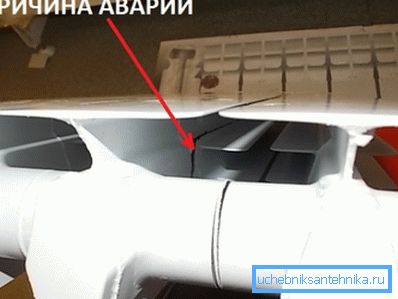

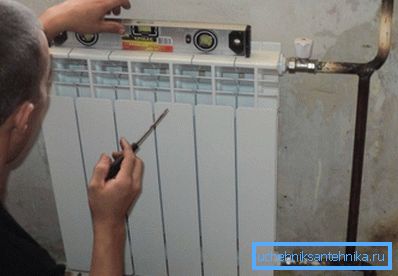

Nuance: kun asennat omalla kädellä varustetun keskuslämmitysjärjestelmän, joka on varustettu bimetallilämpöpattereilla, on parempi valita teräsputket metallipolymeerin tai muovin sijasta. Mikä on opetuksen syy - se on helppo ymmärtää: mikä on sellaisten paristojen kokoaminen, jotka kestävät jopa 50 kgf / cm2: n paineen nousun, jos syöttöjohto katkeaa jo 15-vuotiaana?

Lämmönsiirron tyypilliset arvot

Lämmityspatterin kapasiteetin laskemisen jälkeen tietyssä huoneessa on laskettava siinä olevien osien lukumäärä. On selvää, että sinun täytyy tietää tärkein parametri - yhden osan lämmönsiirto.

Tarkat arvot löytyvät aina lämmittimen mukana toimitetuista asiakirjoista tai valmistajan verkkosivuilta.

Tyypillisiä - useimpien markkinoilla olevien tuotteiden osalta:

• Normaalikokoinen valurautaosa (500 mm: n etäisyydellä nänneissä) pystyy vapauttamaan noin 160 wattia lämpöä.
• Lämmityslaitteiden bimetallilämmittimien laskeminen voidaan aloittaa 180 watin osan lämmönsiirrosta alkaen.
• Alumiinilämmityspatterien laskenta suoritetaan tavallisesti 200 wattia kohden.

Niinpä meidän Verkhoyansk-talomme tarvitsee 29 200/200 = 146 alumiiniosaa.

Kuten aina, on useita vivahteita.

1. Valmistajat ilmoittavat lämpövirtauksen arvot jäähdytysnesteen lämpötilassa, joka on 90C. Todelliset arvot ovat yleensä pienempiä.
2. Pitkän lohkolämmittimen yksipuolinen liitäntä, viimeiset osat ovat aina kylmempiä kuin ensimmäinen. Jäähdytin 10 tai useammassa osassa on parempi liittää kahdelta puolelta; Näin ollen annamme jäähdytysnestekanavan koko kerääjien pituudelta. Lisäksi tässä tapauksessa akkua ei tarvitse pestä.

1. Teräslämmittimien laskeminen on ongelmallista vain siksi, että niillä ei ole osia, ja mitat vaihtelevat mallista toiseen. Tietoja laitteen lämpötehosta on käytävä valmistajan verkkosivustolle.

johtopäätös

Toivomme, että ehdotetut laskentamenetelmät auttavat lukijaa suunnittelemaan lämmitysjärjestelmän omiin koteihinsa.

Liitteenä oleva video, kuten aina, sisältää lisätietoja. Onnea!
