Lämmityspatterien laskeminen ilman monimutkaisia

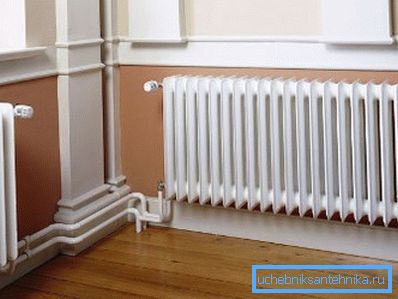

Paristot, joiden hinta on alhainen, ovat yleisin lämmityslaite, jota käytetään kaikkialla: asuin-, kauppa-, teollisuus- ja julkisissa rakennuksissa. Ne koostuvat metalliputkista elementeistä, jotka on täytetty jäähdytysnesteellä.

Kun niitä lämmitetään, ne antavat energiaa huoneille.

Laskelmien osat

1. Ennen laitteiden ostamista on kiinnitettävä huomiota niiden kahteen tekniseen ominaisuuteen: tehoon ja lämmönsiirtonesteen paineeseen.

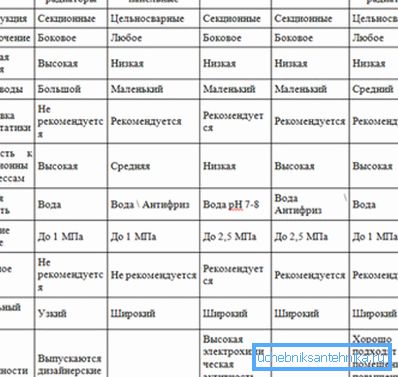

2. Niissä ei tarvitse olla ainoastaan ​​laitteiden ja elementtien lukumäärää, vaan myös valita säteilijöiden materiaali.
3. Tärkein asia, joka on määriteltävä, on yhden osan kyky vapauttaa enimmäismäärä lämpöenergiaa. Eli sinun on tiedettävä, miten lasketaan radiaattoreiden teho.
4. Tämä arvo on koko lämmitysjärjestelmän laskelmien perusta.

Tehon laskenta

1. Ohjeessa sanotaan, että 1 m? huoneissa tarvittiin 100 wattia lämpöä. Tämän perusteella voit määrittää tarvitsemasi säteilijöiden lukumäärän. Siksi on ensinnäkin tiedettävä lämmitettävän huoneen alue.
2. Laskettaessa on otettava huomioon myös huoneen korkeus, ovien ja ikkunoiden lukumäärä ja niiden materiaali. Nämä tekijät määrittävät huoneen lämpöhäviön.
3. Ennen lämpöpatterin laskemista sinun on määritettävä alueen alin lämpötila ja lämmönsiirtimen lämpötila tietyllä ajanjaksolla.

Kiinnitä huomiota! Kaikki laskelmat on tehtävä käyttäen kertoimia, jotka sisältyvät SNiP: hen. Näiden numeroiden perusteella voit tarkasti määrittää lämmityksen suorituskyvyn.

Alustava laskenta on yksinkertainen: sinun täytyy kertoa huoneen pinta-ala 100 wattilla. Tällaiset laskelmat eivät kuitenkaan ole tarkkoja. Voit säätää niitä ja tarvita kertoimia.

Suorituskyvyn korjaustekijät

On olemassa kahdenlaisia ​​tekijöitä: tehon vähentäminen ja lisääminen (ks. Myös artikkeli Kaksiputki- tai yksiputkinen lämmitysjärjestelmä - ikuinen kysymys).

Ensimmäistä niistä käytetään seuraavissa tapauksissa.

1. Jos ikkunayksiköt ovat monikammioisia muovilaseja, alustava luku kerrotaan 0,2: lla.
2. Kun huoneen korkeus on pienempi kuin vakio (3 metriä), pelkistystekijä on todellisen korkeuden ja vakioekvivalentin suhde. Joten jos huoneen korkeus on 7 m, kerroin: 2,7: 3 = 0,9.
3. Kun lämmityskattila toimii suuremmalla teholla, se tuottaa joka 10 ° sen tuottaman lämpöenergian osalta paristojen kapasiteettia 15%.

Tehokertoimia käytetään seuraavissa olosuhteissa.

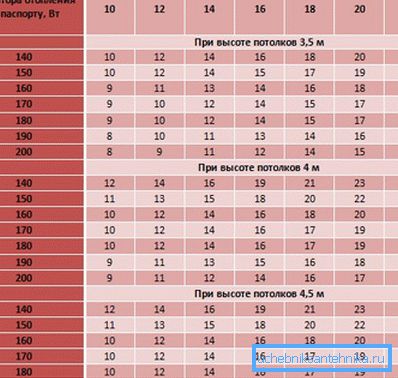

1. Kun huoneen korkeus on korkeampi kuin standardi, kerroin lasketaan samalla tavalla kuin matalien kattojen tapauksessa.
2. Kun asunto on takapuolinen, sitten ennen lämmityspatterin kapasiteetin laskemista kerrointa 1,8 käytetään tämän indikaattorin nostamiseen.
3. Jos paristot on kytketty alhaalta, 8% lisätään peruslukuun.
4. Kun lämmityskattila alentaa lämmönsiirtimen lämpötilaa kylmimmässä ajassa, joka 10 °: n vähennys on tarpeen lisätä patterien tehoa 17%.
5. Jos kadun negatiiviset lämpötilat saavuttavat kriittiset arvot, tehoa on nostettava 2 kertaa.

Yhden akun osien määrän määrittäminen

Lämmitysjärjestelmien ammattimaisessa suunnittelussa asiantuntijat käyttävät seuraavia indikaattoreita ja tietoja.

1. Regimilämpötilat alueella talvella.
2. Rakennuksen kaikkien pintojen lämpöhäviöt.
3. Akun liitäntäkaavio.
4. Ovien ja ikkunoiden lukumäärä (kameroiden lukumäärä), niiden mitat.
5. Ilmanvaihtotilojen taajuus viereisten huoneiden ja kadun kanssa.
6. Jäähdytysnesteen syöttö- ja paluuvirran suunnittelulämpötila sekä niiden kiertonopeus.
7. Akun lämpöteho, sen lämpötila-tila.
8. Käyttöpaine lämmitysjärjestelmässä.

Yksinkertaistetut laskentatekniikat

Ammattilaskelmat ovat hyvin monimutkaisia, joten asiantuntijat suosittelevat omien käsien tekemistä yksinkertaisemmilla laskentamenetelmillä, jotka soveltuvat pienille yksityishuoneille ja huoneistoille.

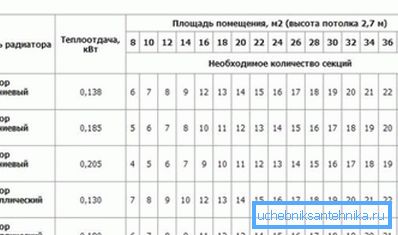

1. Ensimmäinen menetelmä on yksinkertaisin. Myytyjen tavaroiden passissa on ilmoitettava sen tekniset ominaisuudet. Niiden joukossa on valmistajan ilmoittama yhden osan teho.

Miten lasketaan tämän menetelmän patterien lukumäärä.

Oletetaan, että parametri on 200 wattia. Seuraavaksi määrittelemme tilan lämmitykseen tarvittavan tehon kertoimien huomioon ottamiseksi.

Oletetaan, että se on 2,4 kW. Sitten siitä tuli yksinkertainen matemaattinen toiminta: 2400: 200 = 12. Niin paljon osia tulisi asentaa tehokkaasti tämän huoneen lämmittämiseksi.

1. Toinen tapa on suorittaa laskenta ottaen huomioon yhden osan kyky lämmittää valmistajan määrittämän tilan tilavuutta. Tätä varten huoneen tilavuus lasketaan ja jaetaan sitten yhden osan tilavuuslämmityksen määrällä.

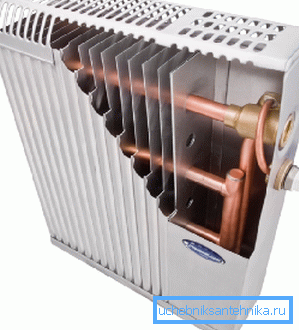

2. Lisää käytännön neuvoja päälliköiltä, ​​miten lasketaan lämmityslaitteiden bimetallilämmittimet.

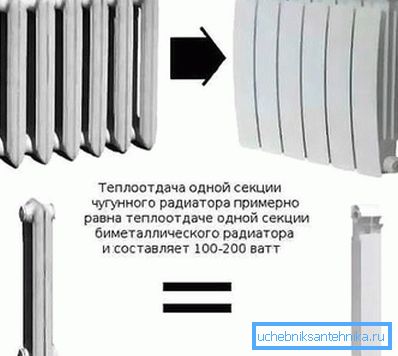

Kiinnitä huomiota! Kaikista eri materiaaleista valmistetuilla paristoilla on lähes samat mitat. Harjoittajat huomasivat, että huoneen korkeus 2,7 m, minkä tahansa laitteen osa voi lämmittää noin 1,8 m: n alueen.

Oletetaan, että huoneen koko on 20 m? Teemme laskelman: 20: 1.8 = 11.1. Toisin sanoen on tarpeen koota 11 kappaleen paristo.

johtopäätös

Kuten artikkelista oli mahdollista ymmärtää, asuntoa tai pientä taloa varten ei ole vaikea laskea ja lämmityslaitteiden määrä. Jos puhumme suuresta rakennuksesta, on parempi käyttää asiantuntijoiden palveluita (ks. Myös artikkeli, onko kaksikerroksisen kaksikerroksisen lämmitysjärjestelmän lämmitysjärjestelmä kannattavaa).

Artikkelissa oleva video auttaa oppimaan lisää aiheesta.
