Lämmityspatterien laskeminen huoneen pinta-alan ja

Lämmityspattereiden laskeminen yksityisen talon rakentamisen tai kaupunkikiinteistön suurten korjausten aikana, menettely on pakollinen. Tässä tapauksessa siinä ei ole suurta roolia, mitä lämmittimiä käytetään. Valurautaa, terästä, alumiinia tai bimetalia, kaikilla näillä yksiköillä on oma suunnittelukapasiteetti, johon he luottavat laskelmiin. Lämpöpatterien laskennan laskin on erinomainen asia, mutta mitä jos se ei ole noin? Yritämme vastata tähän kysymykseen.

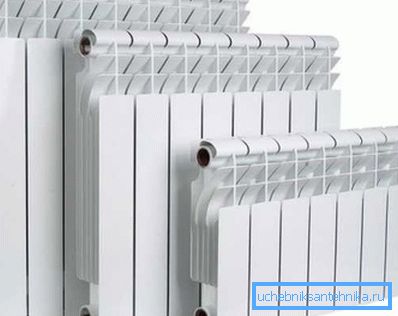

Kuvia moderneista lämpöpattereista.

Tärkeää: tällaisten laskelmien tekeminen suunnittelijat käyttävät yli kymmenen erilaista lääkemääräystä ja määritelmää. Mutta sääntöjen peruskoodi on SNiP 41-01-2003. Hänen vastuullaan ohjaavat elimet käyttävät kohteen hyväksymisprosessia.

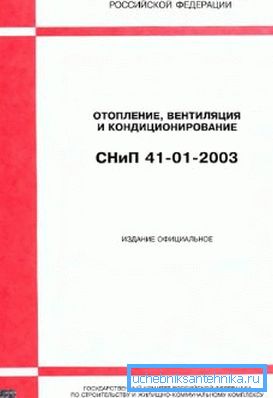

Määräyksiä.

Miten saat ohjeellisia tietoja

Jäähdyttimien lukumäärää ei aina tarvitse laskea tarkasti. Suuren kunnostustyön tekeminen kaupungin asunnossa on melko riittävä indikaattoritieto, joka voidaan saada muutaman minuutin kuluessa standardien keskiarvojen perusteella.

Laske akun koko huoneen mukaan

Tätä menetelmää pidetään yksinkertaisimpana ja suurimpana asuntojen omistajille tavallisissa kaupunkikorkeuksissa. Korkealaatuisissa rakennuksissa on periaatteessa epärealistista vaikuttaa merkittävästi useimpiin huoneen parametreihin, minkä vuoksi usein ei ole järkeä mennä syvemmälle monimutkaisiin lämpöteollisuuden laskelmiin.

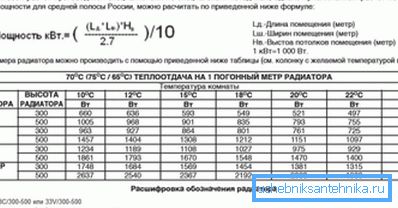

Arvioitu laskentavaihtoehto.

Hyväksytyn SNiP: n mukaan 1m: n lämmittämiseksi? Suuren maan keskiosassa asuvat asukkaat tarvitsevat 100 wattia. Tämä arvo on keskiarvo asunnoissa, joissa on vakioeriste ja katto korkeintaan 3 m. Samoissa olosuhteissa pohjoisessa tarvitaan 150-200 W. Eteläisillä alueilla ne ovat yleensä 60 wattia.

Minkä tahansa akun ohjeet sisältävät tietoja sen tehosta. Sinun tarvitsee vain kertoa huoneen neliö 100 W: llä ja jakaa halutun lämpöpatterin yhden osan nimellisteholla.

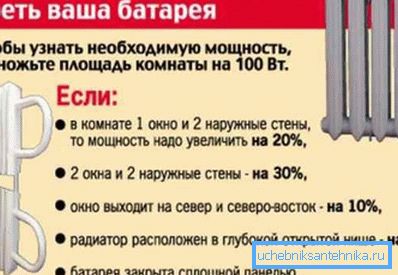

Arvioitu toleranssit.

Tärkeää: Hyväksyttyjen sääntöjen mukaan akun dokumentaatio osoittaa tehon, jonka osa antaa 70 ° C: n jäähdytysnesteen lämpötilassa. Jos järjestelmän lämpötila on pienempi, lämpöteho pienenee suhteellisesti ja lisää osia on asennettava. Tässä tapauksessa on tarkoituksenmukaista käyttää laskinta laskettaessa radiaattoreiden määrää, jossa voit asettaa todellisen lämpötilan.

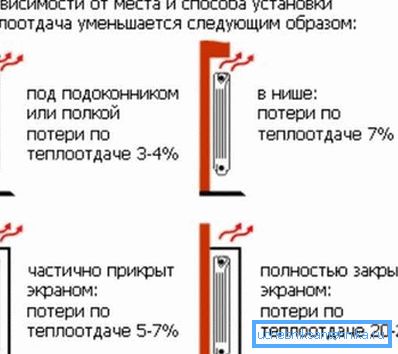

Lämpöhäviö riippuen akun sijainnista.

Kuten olemme todenneet, tämä laskentamenetelmä on likimääräinen, kuten yksityiskohdat, kuten parvekkeen läsnäolo, ikkunan ikkunoiden lukumäärä ja koko sekä muut muut muutokset eivät ole selvästi huomioitu. Kaikkien näiden lämpöhäviöiden kompensoimiseksi on tavallista lisätä lopullista lukua 20%. Jos laskenta suoritetaan keittiölle, voit jättää kaiken sellaisenaan ottamatta huomioon lämpöhäviöitä. Koska keittiössä on lisää lämmönlähteitä.

Huoneen äänenvoimakkuuden osien lukumäärän riippuvuus

Tämä menetelmä on edullinen huoneistojen omistajille, joilla on vapaa asettelu ja korkeat katot. Hän sopii hyvin myös silloin, kun sinun täytyy laskea akun koko yksityisessä mökissä tai huoneessa, jossa on kaksi tai useampia tasoja.

Tarvittavan lukumäärän lämpöpatterit lasketaan tällöin huoneen tilavuuden perusteella. Toisin sanoen sinun on ensin laskettava kuutiometrien lukumäärä kertomalla pituus, leveys ja korkeus.

Kaavan likimääräinen laskenta.

Kuten ensimmäisessä tapauksessa, ehdollinen data otetaan perustaksi. Uskotaan, että Venäjän keskustan lämmitykseen 1m? tavallisessa lämpöpaneelissa tarvitaan 41 wattia energiaa. Tiiliseinille, joiden paksuus on 2 tai enemmän, sekä yksityisissä taloissa, joissa on parempi eristys, tarvitaan 34 wattia. Tietäen huoneen tilavuudesta ja 1 kappaleen tehosta on helppo laskea osien lukumäärä.

Esimerkiksi vanhan rakennuksen tiilitalossa olevan keittiön tilavuus kolmesta neljästä metristä, jonka katon korkeus on 4 metriä, on 48 m? (3x4x4 = 48). Niinpä lämmitykseen tarvitaan 1632 KW (48х34 = 1,632). Tunnetun valurautakennon MS-140 keskimääräinen teho-osa on 160 wattia. Nyt 1,632 KW, jaa 160 W ja saat 10,2 osaa.

Horisontaalinen osasuunnittelu.

Kun pohdimme keittiötä, voit pyöristää sen. Muissa huoneissa on tavallista pyöristää. Lisäksi tavallisten huoneiden kaikenlaisten lämpöhäviöiden kompensoimiseksi lopullinen arvo kasvaa 20%.

Vinkki: Jotta tavallisten rakennusten paristojen lukumäärää ei laskettaisi likimääräisesti, on kehitetty lämpöpatterien laskentataulukko. Tämä on kätevä laite, jota usein käyttävät rautakaupan konsultit.

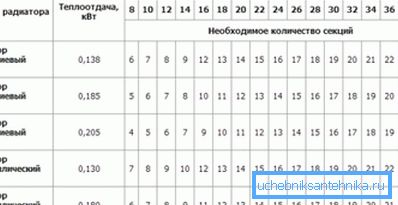

Taulukko alumiini- ja bimetalliosille.

Tarkat laskelmat

Lämmityspattereiden tarkka laskenta suoritetaan yleensä yksityisen talon rakentamisen aikana tai modernien huoneistojen kunnostamisen yhteydessä. Korkealaatuisten bimetalli-, teräs- tai valurautapatterien hinta on melko korkea, joten jokaisella ylimääräisellä osalla on merkittävä vaikutus budjettiin.

Tarkkojen laskelmien tekeminen omin käsin ei ole niin vaikeaa kuin se saattaa tuntua. Itse laskentaperiaate ei ole kovin erilainen kuin aiemmat vaihtoehdot, peruskaava on melko yksinkertainen. Koko ongelma on useiden tekijöiden pätevässä valinnassa, joista kukin vastaa rakennuksen erityispiirteistä ja ominaisuuksista.

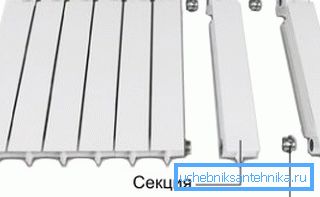

Osien yhdistämisen periaate.

CT = NxSxK1xK2xK3xK4xK5xK6xK7

  • Tässä tapauksessa (CT) tämä on vaadittu määrä lämpöä, joka tarvitaan, jotta huoneen lämpötila säilyy noin 20 ° C: ssa;
  • (N) on vakioarvo ja luonnehtii taulukkomäärää lämpöä neliömetriä kohti. Tämä on sama arvo, jota käytimme likimääräisessä laskelmassa kvadratuurin perusteella. 100 W Venäjän keskustaan, 150–200 W pohjoiseen ja 60 W etelään;
  • (S) kaavassamme se on tilojen pinta-ala, jolle lämmitys lasketaan;

Seuraavaksi tulee sarja nostamis- ja laskutekijöitä, jotka vastaavat itse rakennuksen pääominaisuuksista.

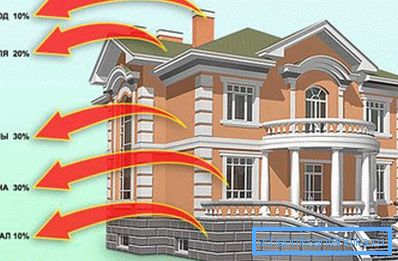

Keskimääräinen lämpöhäviö talossa.
  • K1 vastaa rakennuksen lasin tasosta ja laadusta:
  • Vanhoissa puukehyksissä, joissa on kaksi lasia, on kerroin 1,27;
  • Moderni muovi, jossa on kaksinkertaiset lasit, jotka otetaan ehdollisesti yksikköön;
  • Vahvistetut kolminkertaiset lasikehykset lasketaan 0,85;
  • K2 vastaa ulkoseinien eristyslaadusta:
    • Vanhoilla betonilevyillä, jotka on vuorattu laatoilla, on kerroin 1,27;
    • Laitteeksi otetaan kaksi tiiliä tai paneelia, joissa on ulkoinen eristys.
    • Nykyaikaisilla rakennusmateriaaleilla, kuten vaahtomuovilla ja kaasun betonilla, sekä eristämällä mineraalivillaa tai vaahtoa, on arvo 0,85.

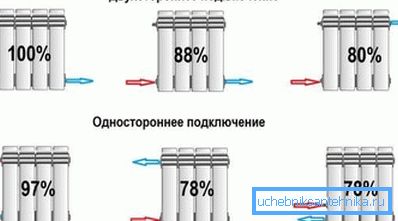

    • Lämpöhäviö riippuen akun liitännän tyypistä.
      • K3 on vastuussa vuoden kylmimmästä viikosta, tarkemmin 7 päivän keskilämpötilasta talvipakojen huipussa. Täällä aloitamme -10? С.

      Lisäksi kuhunkin lämpötilan alenemiseen -5 ° C: lla lisätään kertoimeen 0,2:

      • Niinpä -10? Kun arvo on 0,7;
      • -15 ° C: ssa otetaan 0,9;
      • -20 °: ssa, jonka arvo on 1,1;
      • -25 °: ssa arvolla 1.3 otetaan;
      • -30 ° C: ssa otetaan arvo 1,5 ja niin edelleen;
      • К4 luonnehtii lattian neliömäisen ikkunan lasitusaluetta.

      Täällä on myös tietty säännöllisyys, kun alue kasvaa 10 prosenttia, kerroin nousee 0,1: \ t

      • 10%: n arvo on 0,8;
      • 20%: n arvo on 0,9;
      • 30%: n arvo on 1;
      • 40%: n arvo on 1,1;
      • 50%: n arvo on 1,2 ja niin edelleen;

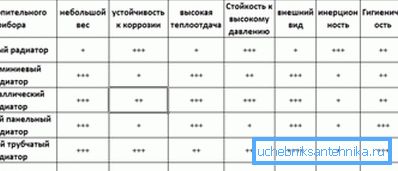

      Lämmittimien vertailu.
      • K5 luonnehtii seuraavassa yläkerrassa sijaitsevan huoneen:
      • Täällä on tavallista ottaa lämmittämätön ullakko yksikkönä;
      • Lämpimään ullakolle tämä arvo on 0,9;
      • Jos asuinhuoneisto sijaitsee yllä, kerroin on 0,8;
    • K6 on vastuussa kadulle suoraan päin olevien seinien lukumäärästä:
      • Yhden seinän kohdalla se on 1,1;
      • 2 seinälle se on 1,2;
      • 3 seinälle se on 1,3;
      • Jos kaikki seinät ovat kadulle päin, kerroin on 1,4;
      • K7 vastaa katon korkeudesta.
      • Tässä askel nousee ylöspäin, joka puolen metrin arvo kasvaa 0,05: lla

        • 2,5 m: n katon korkeutta pidetään viitteenä ja se otetaan yksikkönä;
        • Kolmen metrin katon suhde on 1,05;
        • Kolme ja puoli metriä 1.1 jne.

        Kun olet päättänyt kertoimista, suorittanut laskennan ja lopulta saanut lämmön määrän, se, kuten aikaisemmissa tapauksissa, on jaettava 1 kappaleen lämpökapasiteetilla.

        Moderni teräspatteri.

        Tämän artikkelin video näyttää esimerkkejä laskelmista.

        johtopäätös

        Laskinohjelmaa käyttävien lämpöpatterien laskeminen on tietenkin verrattain helpompaa ja nopeampaa. Mutta kuten näette, jopa tällaisen avustajan puuttuessa on melko realistista tehdä tarkka laskenta omin käsin.

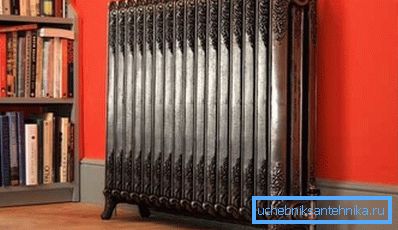

        Ulkovaluraudan jäähdytin.
