Lämmityspatterien kytkentäkaaviot - harkitse mahdollisia

Yksi tärkeimmistä näkökohdista lämmityssuunnittelun prosessissa on asennusprosessi, joka vaikuttaa suoraan laitteen suorituskykyyn. Mutta monet huoneistojen omistajat ja maalaistalot eivät aina suorita tätä prosessia oikein, mikä johtaa jatkuvaan korjaukseen. Tässä artikkelissa tarkastellaan ainoastaan ​​jäähdyttimen oikeaa kytkentää lämmitysjärjestelmiin.

Oikea ja luotettava liitäntä - avain lämmitysjärjestelmän pitkän aikavälin toimintaan

Instrumenttiliitäntäasetukset

Ehkä kannattaa aloittaa lämmitysputkistojen asentamismenetelmillä, minkä vuoksi lämmityslaitteen kytkentäjärjestelmä riippuu suoraan.

Putkilinjoja voidaan lämmittää kahdella tavalla:

  • Monotube - jossa jäähdytysaine syötetään putken läpi lämmityspattereille, kiinnitetään peräkkäin peräkkäin ja sen jälkeen, kun ne on pesty, palaa lämmityslähteeseen. Yleensä jo huomattavasti jäähdytetty jäähdytysaine toimii 20-30% reitin pituudesta.
  • Kaksoisputki - koostuu kahdesta itsenäisestä putkesta: syöttö ja paluu, ja tässä tapauksessa jäähdytysneste sisältää rinnakkaisen lämmityselementtien liitoksen.

Nykyaikaisissa akkukuvioissa on enimmäkseen neljä mahdollista putkilinjan asennuspistettä (kaksi ylä- ja kaksi alempaa). Siksi säteilijöiden kytkeminen eri järjestelmiin on mahdollista monella tavalla.

Erittäin kätevä, jos asut kotona, kun suunnittelet piilotettujen putkien piilottamista - saat pienen osan lämpimästä lattiasta

Yhdensuuntainen yhteys

Yleisin tapa asentaa lämmitysjärjestelmä voidaan kutsua yksipuoliseksi vaihtoehdoksi kerrostalojen osalta.

Tämä lämmityspatterin kytkentäjärjestelmä tarjoaa putkilinjojen liittämisen laitteen toiselle puolelle:

  • Tuloputki on yleensä liitetty suuttimeen yläosassa.
  • Käänteinen on kiinnitetty alempaan asentoon.

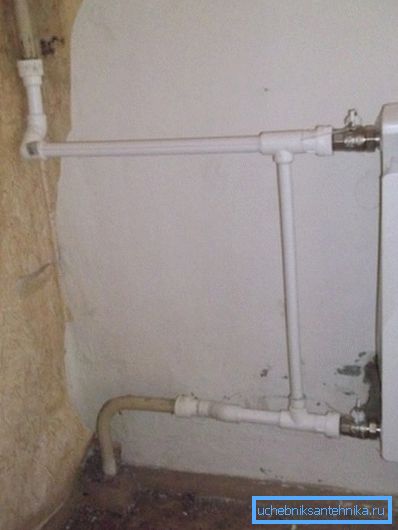

Kuvassa on versio, jossa on yksipuolinen putkien järjestely.

Kiinnitä huomiota! Jäähdyttimen yksipuolinen kytkentä syöttö- ja paluupiirien paikkojen vaihtumiseen mahdollistaa lämmönsiirron menetyksen 7%: iin.

Paristoputkilinjan yksipuolinen asettelu sisältää välttämättä läpiviennin, joka yhdistää laitteen virtauksen ja paluuvirran. Tämän hyppääjän purkaminen omin käsin on erittäin epätoivottavaa, koska se voi häiritä koko keskuslämmitysjärjestelmän toimintaa.

Lämmönsiirtokerroin voi myös vähentää laitteen osien perusteetonta kasvua, yli 12-15 kappaletta etäisyyden lämmityksen heikentymisen vuoksi.

Diagonaalinen yhteys

Tuotteissa, joiden kappalemäärä on yli 15 kappaletta, teräsradiaattoreiden diagonaalinen liitäntäjärjestelmä on optimaalinen.

Tämän järjestelmän mukaan:

  • Tuloputki asennetaan laitteeseen yläosassa.
  • Siirtyminen alimmalle kohdalle.

Jäähdytysneste, joka on jaettu ylhäältä alaspäin ja vinosti, takaa jäähdyttimen kaikkien osien tasaisen lämmityksen. Syöttö- ja paluuliitännän periaatteen loukkaaminen voi aiheuttaa lämmitystehojen pienentymisen 40-50%.

Diagonaalinen yhteys ei ehkä tuntuu houkuttelevimmalta, mutta monissa kodeissa tämä ratkaisu on optimaalinen.

HUOM! Parhaan mahdollisen tehokkuuden varmistamiseksi kaksoisputkilämmitysjärjestelmissä käytetään diagonaaliliitäntää.

Jos laskelmat olivat virheellisiä, on suuri todennäköisyys, että polttoaineen liikkeen lopussa se menettää puolet lämmöstä.

Pohjayhteys

Hyväksyttävä järjestelmä lämmittimien kytkemiseksi yksityiseen taloon on putkien alempi järjestely. Prosessi koostuu putkilinjojen yhdistämisestä laitteen eri puolilta alimmillaan. Akun mahdollinen katoaminen tällaisessa kytkentäjärjestelmässä 12-14% voidaan säätää asentamalla ilmaventtiilit, joiden kautta ilma poistetaan järjestelmästä.

Se auttaa myös parantamaan lämmityksen tehokkuutta alemmilla lämpöpattereilla - kiertovesipumpun lämmityksen asentamisessa.

Vihje! On suositeltavaa asentaa sulkuventtiilit paikkoihin, joissa laitteet on liitetty putkistoon. Tämä mahdollistaa korjaustöiden suorittamisen tai purkamisen ja viallisen akun vaihtamisen sammuttamatta koko lämmitysjärjestelmää.

Jäähdyttimien asennus- ja liitäntätasot

Riippumatta siitä, mitä kiinnitysjärjestelmä valittiin akkujen kanssa, laitteiden asennusta varten on olemassa useita sääntöjä, joiden avulla voit luoda tehokkaan lämmitysjärjestelmän.

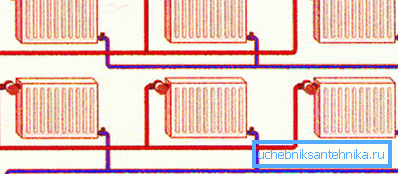

Kuvassa on kahden putken lämmitysjärjestelmä

Jäähdyttimien asennusohjeissa suositellaan seuraavaa:

  • Akut tulee asentaa suoraan ikkunan aukkoihin tai oviaukkoihin (yksityisissä asunnoissa) - koska nämä osat ovat tärkeimmät lämmönhäviön lähteet.
  • Asennettaessa akkua on välttämätöntä noudattaa normaaleja etäisyyksiä laitteesta vastaaviin rakenteisiin:
  • Noin 100-120 mm: n korkeudessa lattiasta.
  • Etäisyys seinästä on 20-50 mm.
  • Ikkunapaneelin alapuolella 100 mm.
  • Ikkunalaukun ei pidä ripustaa liikaa akun päälle, muuten laitteen tehohäviöt voivat olla jopa 4-5%.
  • Jos lämmitin on sijoitettu seinään olevaan kapealle, lämmönsiirtotehokkuuden lisähäviö on noin 7%.
  • Suurin tehohäviö tapahtuu, kun yrität koristaa laitetta:
    • Noin 10% osittaisella suojauksella.
    • Jopa 20% koko näytön sulkemisella.
    • Suosittelemme, että kuuntelet asiantuntijoiden suosituksia, koska asennuksen ja yhteyden valvonnan kustannukset - vähentävät kodin lämmityksen tehokkuutta ja kustannuksia.

      johtopäätös

      Toivomme, että edellä mainitut tiedot auttavat sinua ymmärtämään ja asentamaan lämmitysjärjestelmän laitteet oikein ja ilman ongelmia. Loppujen lopuksi, jos kaikki tehdään oikein, et voi viettää rahaa monta vuotta eikä ajattele tulevia korjauksia, kustannuksia ja aikaa, mikä on parempi viettää perheellesi ja levätäsi.
