Lämmityspatterien kytkeminen: akkuosien menetelmät,

Kuinka kytkeä lämpöpatterit toisiinsa, jotta voidaan tarjota laadukkaita lämmityksiä?

Tämä kysymys on erityisen tärkeä, jos lämmitysjärjestelmä on suunniteltu ja asennettu äskettäin rakennettuun taloon. Jopa jo käytössä olevissa taloissa liitäntämalli voidaan tarkistaa ja päivittää käytetyn lämmitysjärjestelmän energiatehokkuuden lisäämiseksi.

Tässä artikkelissa tarkastellaan, millaista yksityisen talon lämpöpatterien liitäntäjärjestelmää voidaan pitää optimaalisena ja miksi. Lisäksi opimme, mitkä ovat kunkin ehdotetun järjestelmän toteuttamisen piirteet.

Rakentamisen ominaisuudet

Markkinoilla on laaja valikoima lämmittimiä, jotka on suunniteltu täyttämään jäähdytysnestettä, joka kiertää osissa ja antaa osan lämmöstä metalliosiin. Laitteen suunnittelussa olevat metalliosat vapauttavat puolestaan ​​lämpöä ympäristöön.

Riippumatta siitä, ovatko paristot paneelia tai poikkileikkausta, niillä kaikilla on yksi yhteinen asia - neljän sisääntulon läsnäolo. Kaksi reikää sijaitsee päiden yläosassa ja kaksi reikää alareunassa.

Näitä reikiä tarvitaan kytkemään lämmitysjärjestelmän putkiin. Alemman tai ylemmän reiän valinta asennukseen voi johtua laitteen sijainnin ja valitun kytkentäkaavion erityispiirteistä.

Nykyisten menetelmien tarkastelu

Lämmityspatterien liittäminen putkiin voidaan tehdä seuraavien menetelmien mukaisesti:

• Yksinkertaisin ja tehokkain tapa yhdistää putket akkuun on syöttää ylä- ja paluuputkia pohjasta..

Tämän ratkaisun etuna on, että jäähdytysneste kulkee lämmityslaitteen läpi lähes painovoiman avulla. Tätä järjestelmää käytettäessä asennetun jäähdyttimen osat täyttyvät nopeammin, kun taas liitososien paine on alhainen.

Tämän menetelmän haittana on se, että tällaista johtavaa putkea käytetään harvoin nykyaikaisissa huoneistoissa ja taloissa.

• Jäähdyttimien yksipuolinen liitäntä putkiin melkein yhtä tehokas kuin edellinen järjestelmä, koska jäähdytysneste pääsee ylhäältä ja menee alempaan reikään. Jäähdyttimen tehokkuus tässä asennuksessa on noin 97%.

Tärkeää: Jos asennat alumiiniakun tällä tavoin, käytettyjen osien lukumäärä on rajoitettu. Kappaleiden lukumäärä ei tässä tapauksessa saa olla yli 20 yksikköä.

• Alempi liitäntämenetelmä on alhaisemmasta tehokkuudestaan ​​(noin 88%) huolimatta yhä suositumpi kaikkialla. Tämä ei ole yllättävää, koska nykyaikaiset lämmitysjärjestelmät toteutetaan lattian alla piilotettujen putkiliitäntöjen avulla.

Huolimatta siitä, että asennustöiden tuloksena kädet tässä tapauksessa näyttävät tarkemmilta, osien täyttäminen jäähdytysnesteellä kestää enemmän aikaa ja sen seurauksena lisää aikaa varmistaa mukava lämpötila huoneessa.

Syötön johtamista pohjasta voi motivoida vain putkiasennusominaisuus. Tällä tavoin liitettyjen paristojen käyttötarkkuus ei ylitä 75-78%.

• Laske yhdensuuntainen yhteys ei ole yleistä, mutta on olemassa joitakin lämmitysparistoja, joissa syöttö- ja paluuaukot sijaitsevat jäähdyttimen alaosassa.

Esteettisen valituksen näkökulmasta tällainen yhteysmenetelmä on varsin perusteltu, mutta pariston tehokkuuden kannalta on parasta harkita kahta ensimmäistä menetelmää.

Miten akun sijainti vaikuttaa sen käytön tehokkuuteen

Kuten jo mainittiin, säteilijöiden liittäminen putkiin vaikuttaa koko järjestelmän tehokkuuteen. On käynyt ilmi, että lämmittimen sijainti on pienempi.

Harkitse yleisimpiä tilanteita:

• Jäähdyttimen yläosa on kokonaan peitetty ikkunalaudalla. Ihanteellisessa tapauksessa akun tehokkuus on 100%, mutta samaan aikaan mikään ei saa peittää laitteen yläosaa. Meidän tapauksessamme ikkunalaudan reuna muuttaa lämmitetyn ilman suuntaa ja tehokkuus laskee sadasta prosentista yhdeksänkymmeneen kuuteen.
• Huoneen suunnittelun vuoksi akku on piilossa kapealla. Tällöin laitteen hyötysuhde pienenee 7%.
• Esteettisen valon akku on peitetty koristeella. Jos näytöllä on riittävästi rei'itystä edestä ja yläosassa, lämmönsiirron menetys on 5%. Jos näyttö on lähes vailla perforointia ja samalla kattaa jäähdyttimen kaikilta puolilta, menetys on jopa 20%.

Niinpä tarkastelimme, miten putket liitetään paristoihin tehokkuuden vähenemisen mukaan. Lisäksi opimme, miten ei ole radiaattoreita, jotta ei jäätyisi talvella. Nyt luetellaan nykyiset lämmitysjärjestelmien ajankohtaiset suunnittelujärjestelmät.

Akun nykyiset kartat

Tähän mennessä useita järjestelmiä lämmittimien asentamiseen käytetään koko järjestelmässä. Kaikilla näillä järjestelmillä on ilmeisiä etuja yhdessä niiden pisteiden kanssa, jotka on otettava huomioon, kun valitset parhaan vaihtoehdon kodin lämmitysjärjestelmän järjestämiseen.

Miten siis voit liittää bimetallilämmittimet toisiinsa samassa lämmitysjärjestelmässä ja samalla saavuttaa optimaalisen tuloksen?

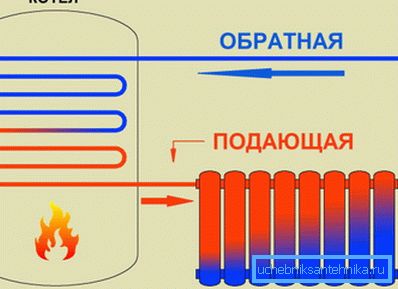

• Peräkkäinen liitäntä on yleinen ja helposti toteutettava piiri, jossa syöttö kulkee kaikkien paristojen läpi vuorotellen, ja paluuputki menee järjestelmään viimeisestä jäähdyttimestä. Esimerkki tämän järjestelmän toteuttamisesta on seuraava. Huoneistossa tai talossa on useita huoneita ja jokaisessa huoneessa on akku. Ensimmäinen jäähdytysneste saa akun, joka sijaitsee lähempänä lämmityskattilaa. Seuraavaksi jäähdytysneste putken läpi tulee seuraavaan jäähdyttimeen jne. Ratkaisun etuna on säästää putkia, joiden hinta on korkea, ja asennus on helppoa. Menetelmän haittapuoli on ilman epätasainen lämmitys huoneissa, kuten etäisyys kattilasta, jäähdytysnesteen lämpötila laskee ja laskee. Siksi, päätettäessä tällaisen järjestelmän käytöstä, varaudu siihen, että tässä ketjussa viimeinen huone on viileä.
• Rinnakkaisliitäntä on piiri, jossa ei ole sekvenssipiirin haittoja. Tämä saavutetaan käyttämällä yhteistä putkea, jonka läpi jäähdytysneste virtaa. Tästä putkesta puolestaan ​​menee suoraan, johon jäähdytin liittyy. Tämän järjestelmän merkittävä etu on mahdollisuus kattaa ketjun kaikki paristot vaikuttamatta muiden lämmityslaitteiden suorituskykyyn. Tätä varten kummankin lämmittimen sisääntuloon on asennettu pysäytysventtiilit.

Tärkeää: Jotta varmistettaisiin rinnakkaisliitännän omaavan lämmitysjärjestelmän tehokkuus, taivutusten läpimitta on pienempi kuin pääputken halkaisija.

• Yhdistettyä akkukytkentäjärjestelmää käytetään, jos on tarpeen yhdistää kaksi aikaisemmin lueteltua järjestelmää yhden rakennusobjektin olosuhteissa. Yleensä yhdistetyn yhteyden valinta voi johtua rakennustyömaan arkkitehtuurista.

Akkuosien purkaminen ja kokoaminen

Lopuksi tarkastelemme, miten lämmityspattereiden osien erottaminen ja liittäminen keskenään tapahtuu.

Ensinnäkin tällaiset toimenpiteet ovat mahdollisia vain poikkileikkauslaitteissa ja mahdottomia paneelityyppisille paristoille. Siksi voit kytkeä bimetallilämmittimen osia ja kytkeä alumiinisäteilijän osia, kun taas teräsparistoja ei voi purkaa ja rakentaa.

Liitämme ja irrotamme osia käyttämällä erityistä jäähdyttimen avainta. Näppäin asetetaan vuorotellen ylä- ja ala- pistorasiaan ja vieritetään vastapäivään, jos osat on irrotettava. Tarvittavien lukumääräisten osien irrottamiseksi avaimella on merkkejä, jotka vastaavat osan leveyttä.

johtopäätös

Tietäen, miten lämpöpatterit asennetaan, on helppo asentaa lämmitysjärjestelmä maalaistaloon. Jotta voit asentaa lämmittimet onnistuneesti, suosittelemme videon katsomista tässä artikkelissa.
