Lämmitysparistot: valintatuki, ongelmat ja ratkaisut

Mikä voisi olla lämmityspatteri? Mitä materiaaleja käytetään lämmityslaitteiden valmistukseen? Mitä tehdä, jos lämmityspatteri vuotaa osien tai vuorauksen väliin? Materiaalissamme yritämme löytää vastauksia näihin ja moniin muihin kysymyksiin.

luokitus

Selvitetään, mitkä merkit voidaan luokitella moderneihin lämmitysakuihin.

materiaali

Lämmityslaitteiden valmistukseen voidaan käyttää:

• Valurauta. Valurautaisten lämmitysradiaattorien ominaispiirteet - osan suuri sisäinen tilavuus ja huomattava paino. Valuraudan hauraus rajoittaa lämmitysjärjestelmän maksimipaineen arvoon 9-12 ilmakehään.

Muuten: keskilämmityksen normaalissa toimintatilassa piirin piiri ei ylitä 4 - 4,5 ilmakehää. Omakotitalossa, jossa on itsenäinen ääriviiva, tyypillisempiä arvoja on vielä 1,5 - 2 kgf / cm2.

• teräs. Sen pääasiallinen etu on mekaaninen lujuus, joka ei voi pelätä laskettujen painearvojen ylittämistä. Suurin haitta on korroosion epävakaus; lämmitysjärjestelmän palauttaminen kesällä lyhentää merkittävästi lämmittimien käyttöikää.
• alumiini. Metallin korkein lämmönjohtavuus on rajoitetun mekaanisen lujuuden vieressä. Lisäksi alumiini muodostaa galvaanisen parin kuparilla; Jos käytetään alumiiniakkuja - lämmitystä ei saa laimentaa kupariputkilla.

Saman metallin rakentamisen myötä löytyy bimetallituotteita.

Kahden tyyppisiä bimetallilämmittimiä ovat yleiset:

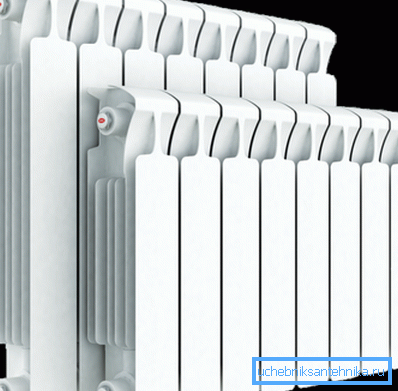

1. Sementti- tai kiinteät teräsydinpatterit, joissa on alumiinivaippa. Teräs on suurin sisäisen paineen (mukaan lukien hydrauliset iskut) kestävyys, ja korkea lämmönjohtavuuden omaava alumiini mahdollistaa lämmittimen varustamisen suurilla pinta-aloilla. Yksi suorituskyvyn mestareista - venäläisen Rifarin monoliittisäteilijä - on suunniteltu käyttämään 100 ilmakehää.
2. Kupari-alumiinikonvektorit ovat suuria lämpöpäästöjä pienikokoisina. Kupari on vieläkin johtavampi kuin alumiini; Konvektori on kupariputki, jossa on jäähdytysneste, joka puristetaan alumiiniriville.

Lopuksi kannattaa mainita suhteellisen harvinainen eksoottinen muovi-lämpöpatterit ovat runsaita, hauraita ja pystyvät suorittamaan tehtävänsä enintään +80 ° C: n lämpötiloissa. Työpaine voi olla vain 2 kgf / cm2; tällaisten tuotteiden hinta on hieman korkeampi kuin alumiiniosien akkujen hinta.

Suurimpana etuna valmistajat ja myyjät mainitsevat lämmittimen pienen painon (joka yleensä on ainakin jonkin verran arvoa vain kuljetuksen ja asennuksen vaiheessa).

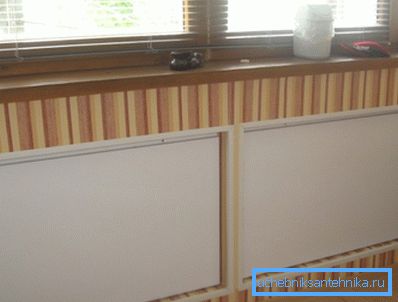

Niin sanotut keraamiset paristot eivät ole lainkaan liittyneet veden lämmitykseen. Nämä ovat sähkölämmityslaitteita, jotka lämmittävät huonetta ei konvektiolla, vaan lämmönsiirrolla infrapunasäteilyllä.

tyyppi

Mitkä ovat suunnittelussa olevat lämmityslaitteet?

• Lohkolämpöpatterit ovat paristoja, joita käytetään kaikissa Neuvostoliiton rakennuksissa ja niiden nykyaikaisemmissa alumiini- ja bimetallikollegoissa. Ne ovat käteviä, koska ne mahdollistavat lisäosien lisäämisen lämpökapasiteetin joustavaan vaihteluun. Mutta osien väliset tiivisteet aiheuttavat usein vuotoja.
• Konvektorin. Pohjimmiltaan ne ovat vain muutamia kierroksia putkesta, johon on painettu poikittaisraitoja, mikä lisää lämmönsiirtoa. Konvektoriin on usein asennettu koriste- ja liikkuvat näytöt lämmönsiirron rajoittamiseksi.
• Lamelliset (litteät) lämpöpatterit ovat kaksi teräsmuotoa, jotka on hitsattu ääriviivaa pitkin. Jäähdytysneste liikkuu pitkin niiden välisiä kanavia. Ne vievät tilaa minimiin; Alhainen vetolujuus ja vaatimaton käyttöikä (kotitalouksien levyt - vain 7 vuotta) tekevät levylämmittimestä kyseenalaisen hankinnan.

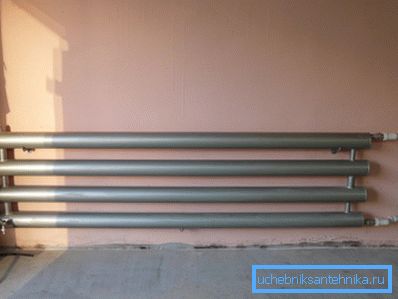

• Rekisterit (putkimaiset paristot) ovat kotitekoisia tai tehdasvalmisteisia lämmittimiä, jotka ovat sarja horisontaalisia tai pystysuoria teräsputkia, jotka on yhdistetty pienempien halkaisijoiden siltojen kanssa.

Teräksen kohtuullinen pinta-ala ja matala lämmönjohtavuus tekevät rekisteristä melko yleisen; Niitä käytetään yleensä autotallien, työpajojen ja teollisuustilojen lämmittämiseen.

mitat

Yleisimmät akut lämmitykseen, joiden keskikohdan pituus on 500 millimetriä.

Nykyaikaiset markkinat eivät kuitenkaan rajoitu niihin.

• Alhaisia ​​(jopa 400 mm) lämmittimiä käytetään panoraamaikkunoilla ja matalilla ikkunalaudoilla.
• Tarvitaan huomattavia (800 - 2400 mm) säteilijöiden pystysuuntaisia ​​mittoja, joissa tarvitaan suurta lämpötehoa ja tilaa ei ole.

Asennusmenetelmä

Useimmat lämpöpatterit on suunniteltu seinään asennettaviksi. Kiinnike on kiinnitetty seinään kiinnityspistoolilla tai ruuveilla. yksi jäähdytin tarvitsee 3 - 7 kiinnikettä riippuen osien massasta ja lukumäärästä.

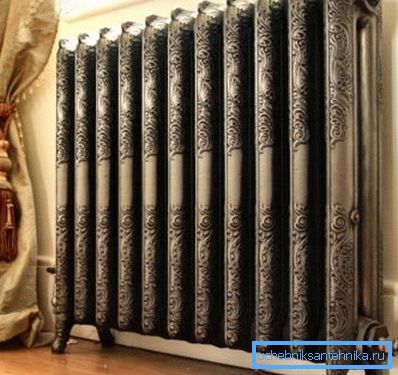

Lattialämmittimet, kuten nimikin viittaa, asennetaan vaakasuoralle pinnalle jaloille. Niissä on kysyntää tapauksissa, joissa seinien kantavuus on alhainen (hiilihapotettu betoni, kuori, korppipaneelit jne.).

valmistajat

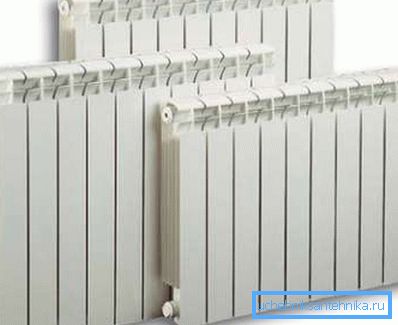

Lämmityslaitteiden koko markkina-alueella lämmityslaitteiden valmistajien joukossa kaikkein arvostetuimpia ovat saksalaiset ja italialaiset merkit.

Joissakin tapauksissa niiden etusija on perusteltua: esimerkiksi Kermi-paneeliteräripatterit ovat todellakin vahvempia ja kestävämpiä kuin kotimaiset teräslevytuotteet. Bimetalli- ja alumiinilaitteilla kuva on kuitenkin erilainen.

Verrataan kahden lämmityslaitteen pääominaisuuksia: jo mainittu kotimainen Rifar Monolith ja Italian Global Style Plus 500.

Selventää: Rifarin monoliittisen säteilijän tapauksessa jakaminen osiin on tietysti ehdollinen.

Johtopäätösten tekeminen näistä luvuista ei ole vaikeaa. Kotimainen tuote ylittää tuontianalogin kaikilta osin; se on myös 25% halvempi. On selvää, että lämmityslaitetta valittaessa on parempi katsoa ei brändiä vaan ominaisuuksia.

laskelma

talo

Kuinka monta paristoa tarvitsen lämmittääksesi tunnetun kokoisen talon?

Ohjeita huoneen lämmön kokonaistuotannon laskemiseksi pienennetään seuraavaan kaavaan: Q = V * Dt * k / 860. Tässä kaavassa V on talon ulkokoko (koko), Dt on laskettu lämpötilaero kadun kanssa, ja k on lämmöneristyskerroin.

Miten parametri Dt lasketaan ja mistä k otetaan?

Ensimmäisessä tapauksessa tehdään sisäisen lämpötilan (+18 - +22 С) ja kylmimmän viiden päivän keskilämpötilan välinen ero lämmityskaudella. Sano, että keskimääräinen vähimmäisarvo on -22 ja lämpötila pidetään talossa +20 C Dt = 20 - -22 = 42 C.

Toisessa, kerroin saadaan lineaarisella interpoloinnilla seuraavasta taulukosta:

Esimerkiksi hyvin eristetyssä talossa (k = 0,8), jonka tilavuus on 300 m3 ja keskimääräinen tammikuun minimilämpötila -32 C, lämmöntuotannon tarve kilowatteina on 300 * (20 - 32) * 0,8 / 860 = 14,5 kW.

huoneisto

Kun kyseessä on asunto, jonka standardikorkeus (2,5 - 3 metriä), on helpompi noudattaa SNiPs: ssä säädettyä normaa puoli vuosisataa sitten: yksi kilowatti lämpö vastaa 10 m2: n pinta-alaa. Jos asunnon pinta-ala on 50 m2 - lämmittääksesi sen, tarvitset 5 kilowattia. Samoin arvioidaan lämmön tarve yksittäiselle huoneelle.

Lämmityslaitteet

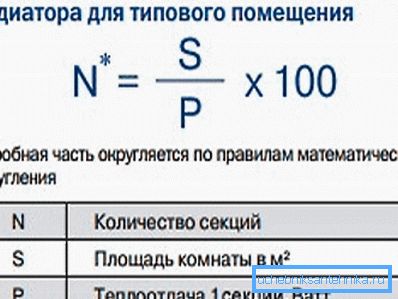

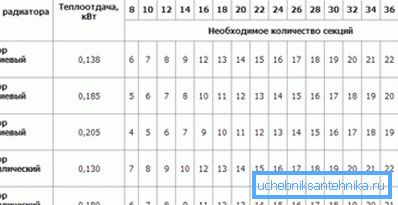

Valittujen osien lukumäärä, joilla on tunnettu lämmön tarve, pienenee yksinkertaisimman yhtälön ratkaisemiseen: esimerkiksi 2 kilowattia lämpöä voi tuottaa 10 osaa, joiden lämpövirta on 200 wattia.

Mistä saat tietoja lämpövirtausosasta? Yleensä - valmistajan verkkosivuston teknisistä asiakirjoista.

Jos jostain syystä se on mahdotonta, voit luottaa seuraaviin arvoihin:

• Valurautaosa antaa 140 - 160 wattia;
• Bimetalli - 180 wattia;
• Alumiini - 200 wattia.

Tekniset kysymykset

Omilla käsillään olevien lämmitysjärjestelmien asennuksen, huollon ja korjauksen aikana aloittelijalla voi olla useita ongelmia, joiden ratkaisua yritämme auttaa.

asennus

Mitkä putket ovat parempia käytettäväksi akkujen liittämisessä? Keskuslämmitysjärjestelmässä - hitsauksessa oleva musta teräs, sinkitty kierteille tai aallotettu ruostumaton teräs. Autonomisessa järjestelmässä on parempi tehdä sarjaliitäntä lämmittimiin, joissa on polypropyleeni, joka on vahvistettu alumiinifolioon; keräilijän jakautuminen lattiassa on usein valmistettu silloitetusta polyeteenistä.

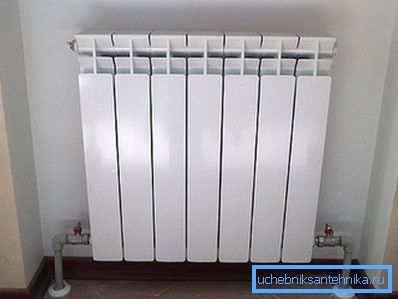

Kytkentäpatterin kytkeminen syöttöputkeen? Pienellä osalla (enintään seitsemän) jaksoa käytetään sivuttaista yksisuuntaista yhteyttä. Suuremmalla osien lukumäärällä on parempi liittää akku vinosti tai alhaalta alas.

Onko mahdollista asentaa paristo parvekkeelle tai loggialle? Kuten kaikki muutokset laitoksissa, tämä edellyttää koordinointia asukkaiden ja lämmitysverkkojen kanssa. Yleensä on mahdotonta: ylimääräinen laite vähentää naapureiden paristojen lämmönsiirtoa.

korjaus

Kuinka vanhan valurautapariston kiinnike kiinnitetään?

1. Nousu nollataan.
2. Vuorilla lukitusmutterit ja jäähdyttimen tulpat on kierretty sarjaan. Vastustaessa silmälasien esikuumennus tapahtuu hiustenkuivaajalla, puhalluslaitteella tai taskulampulla.
3. Kiinnitysruuvi purkaa jäähdyttimen kiinnitysmutterit.

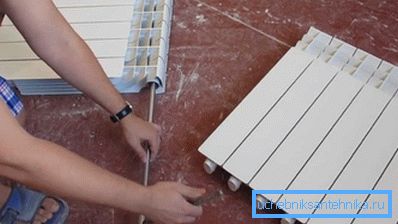

Kuinka leikataan poikkipatteri?

1. Jäähdytin mittaa etäisyyden pistokkeesta vastaavaan nippeliin.
2. Jäähdyttimen avain on työnnetty akkuun tähän syvyyteen ja pyörii vipun avulla, ja langojen katkeamisen jälkeen. Langan suuntaa voidaan tarkastella korkilla, jonka kautta avain on asetettu.

Tärkeää: pariliitokset irrotetaan yksi tai kaksi kierrosta kerrallaan. Kääntö aiheuttaa nännin rikkoutumisen.

Miksi vuotojen välissä esiintyy vuotoja? Jaksojen väliset tiivisteet menettävät elastisuuden ajan myötä. Kiristä nippeli vuotojen poistamiseksi.

Miksi akun liitäntä liitetään verkkoon?

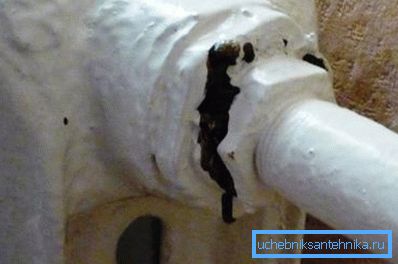

1. Lukittu mutteri on palanut kela. Jotta voit poistaa lukkomutterin, sinun täytyy kelata takaisin pudotetun nousuputken avulla.
2. Sgon ruostui kierteelle. Liitäntäalue muutetaan hitsaamalla tai manuaalisesti.

Säteilijän puhdistaminen sen lietteen tukkeutumisesta Huuhtelu vaatii huuhteluputken päätykannessa. Sen läpi vesi johdetaan viemäriin ennen kuin äärimmäiset osat lämmitetään. Muuten, jos paristot ovat meluisia - on hyvin todennäköistä, että joku naapureista oli juuri hämmentynyt pesemällä.

Mitä napoja ja akkuja?

• Sävelkorkeudessa on sulku- palloventtiili.
• Paluuputkelle on asennettu kuristin (maaston säätö) tai termostaatti (lämpöpää).
• Alemman liitännän ja alemman pullotuksen talojen ylemmissä kerroksissa ylemmän jäähdyttimen tulppa (Mayevskyn hanka tai tavallinen vesihana) sijoitetaan ilmanpoistoon.

Lämmönmittaus

Voinko laittaa mittarin radiaattoriin? Pysyvän johdotuksen ansiosta se ei yksinkertaisesti maksa: jokaisen lämmittimen laskurit eivät riitä maksamaan 15 000 ruplaa paikalle, eivätkä lämmitysjärjestelmien edustajat hyväksy niitä. Myös asuintilojen ja silmälasien ansiosta lämmitys on mahdollista.

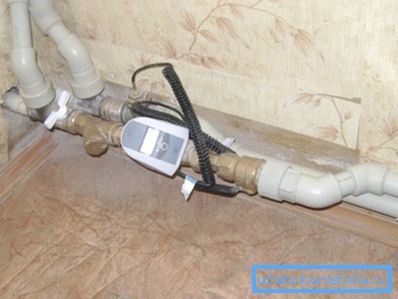

Annostelulaitteella on järkevää sijoittaa vain vaakasuuntaiset johdotukset, kun huoneistoon tulee yhden putken syöttö- ja paluulämmitys.

koristelu

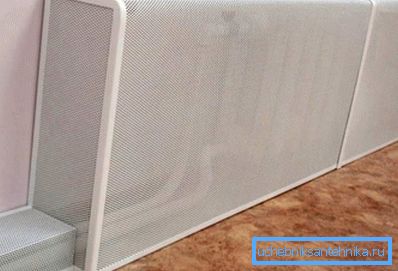

Miten piilotetaan lämmittimet, nousuputket ja vuoraukset? Ihannetapauksessa on parempi olla tekemättä sitä lainkaan. Jäähdyttimen kaikki kannet vähentävät lämmönsiirtoa. Kompromissi voi olla etupaneelit säteilijöille, jotka eivät häiritse konvektiovirtojen liikettä.

Lopuksi, jos haluat silti asentaa täysikokoisen kannen lämmityspatteriin, noudata muutamia yksinkertaisia ​​sääntöjä.

• Kaikkien peittokuvien ja kansien on läpäistävä ilma.
• Yllä olevat kiinteät hyllyt eivät ole sallittuja.
• Koko sisustus on helppo purkaa.

johtopäätös

Toivomme, että artikkelissamme esitettyjen markkinoiden tarjousten ja suositusten tarkastelu on hyödyllistä lukijalle. Liitteenä oleva video tarjoaa hänelle lisätietoja. Onnea!
