Lämmitysohjausyksikkö: toiminnot, laite, edut

Nykyaikaisen lämmitysohjausjärjestelmän avulla voit toteuttaa monimutkaisimmat ja edistykselliset järjestelmät ja ohjelmat laitteiden käyttötilojen säätämiseksi, saavuttaa merkittäviä energiansäästöjä lämmityksen kaukosäätimellä. Haluamme tarkastella lämmitysohjausyksikköä sen rakenteellisten ja toiminnallisten ominaisuuksien ja etujen suhteen.

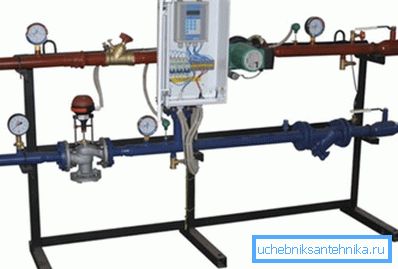

Automaattinen ohjausyksikkö

tapaaminen

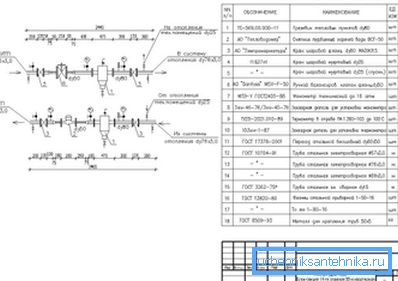

Automaattinen ohjausyksikkö on yksittäinen lämpöpiste, joka on suunniteltu säätämään lämmitysjärjestelmässä kiertävän jäähdytysnesteen parametreja riippuen huoneen lämpötilasta, kadulta, piirin syöttö- ja paluuputkista.

Lisäksi järjestelmä mahdollistaa suojauksen hätätilanteilta, kytkentälaitteiden käyttötavoilta, GSM-lämmitysohjauksella. Häiriötilanteessa tai epänormaalissa tilanteessa moduuli voi ilmoittaa kaikille postituslistalla oleville tilaajille tekstiviestillä.

Tämä ei kuitenkaan ole täydellinen luettelo toiminnoista.

Ohjaussolmu voi tarjota:

• Lämmitysjärjestelmän kiertopumpun tilat ja toimintaparametrit, jäähdytysnesteen tietty kierrosluku;
• Tulo- ja paluuputkistojen ennalta määrätyn lämpötilan aikataulun ylläpito ja toteutus. Tämä auttaa suojaamaan järjestelmää ylikuumenemiselta ja ylikuumenemiselta.
• Säilytetään vakio paine-ero syöttölaitteessa ja palataan rakennukseen, mikä mahdollistaa normaalisti kaikkien automaattisten laitteiden toiminnan tavallisessa tilassa;
• Hieno ja karkea jäähdytysnesteen puhdistus;
• Kaikkien järjestelmän suorituskykyindikaattorien visuaalinen ohjaus: lämpötilat avainalueilla, paine-erot solmun sisään- ja ulostulossa, tietty toimintatapa, hälytykset;
• Lämmityksen kaukosäädin puhelimitse ja Internetin välityksellä;
• Huoneen, hälytyksen, ovien ja porttien kaukosäädin lisäantureiden avulla.

Kiinnitä huomiota! Tällaisen järjestelmän asentamiseksi kattilan ja muut laitteet on sovitettava sähköiseen ohjaukseen. Vanhat kehykset, joissa on mekaaniset venttiilit tällä järjestelmällä, eivät toimi.

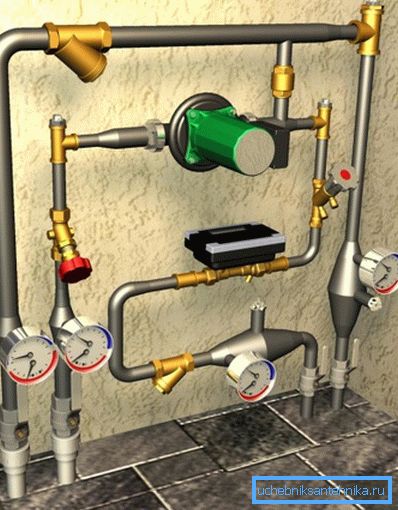

Laite ja toimintaperiaate

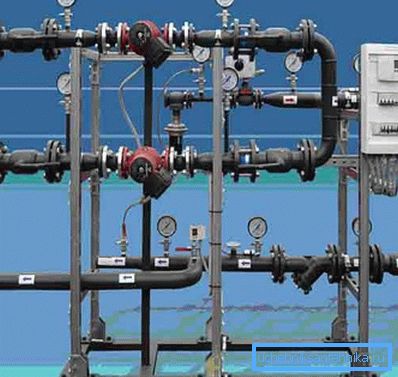

Jokaisen automaattisen ohjausjärjestelmän rakenne sisältää tällaiset solmut:

1. Anturit ja anturit, jotka keräävät tarvittavat tiedot järjestelmän eri osissa;
2. Ohjaimet ja prosessorit, jotka vertaavat antureista vastaanotettua dataa muistikortille tallennetun käskyn (ohjelman) määräämiin arvoihin, tekevät päätöksen ja antavat sen perusteella käskyjä suoritusmekanismeille;

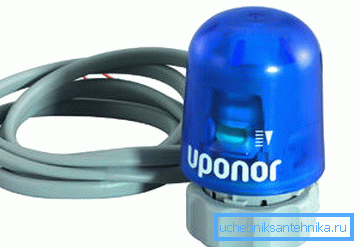

3. Suoritusmekanismit, jotka vastaanottavat komentoja ohjaimista ja suorittavat yksinkertaisia ​​toimintoja - sulkevat venttiilit ja venttiilit, lisäävät yksiköiden tehoa, vaihtavat lämmityslaitteiden toimintatiloja, suorittavat rikkoutuneiden solmujen hätäpysäytyksiä.

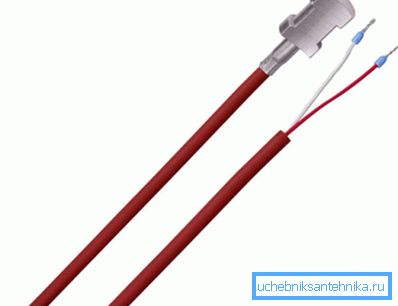

Anturit ovat paine- ja lämpötila-antureita sekä mahdollisia muita antureita, joiden avulla voit seurata erilaisia ​​prosesseja. Tärkein lämpötila-anturi syöttää ja palauttaa jäähdytysnesteen, lämpötila-anturien virtauksen huoneeseen ja kadulle sekä paine-anturit järjestelmän tuloon.

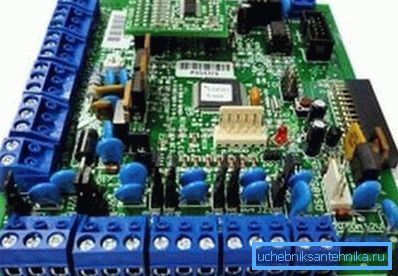

Säätimen roolia toistaa pienitehoinen tietokone, joka lukee tietoja kaikista antureista. Ohjelman, joka havaitsee lämpötilaolosuhteet, tallennetaan tietokoneen muistikortille.

Ohjain vertaa saatuja arvoja asetettuihin, ja tekee tarvittaessa päätöksen muutosten tekemisestä: jäähdytysnesteen syöttämisen lisääminen tietylle piirille, kattilan sammuttaminen tai siirtäminen toiseen toimintatapaan jne.

Päätöksenteossa ohjain lähettää ohjaussignaalin yhdelle tai toiselle toimilaitteelle: kytkinreleen, venttiilin tai venttiilin toimilaitteen, katkaisimen tai kattilan elektroniikan. Asennetusta ohjelmasta riippuen lämmitysohjauksen GSM-moduuli voi lähettää viestejä omistajalle tietystä tapahtumasta ja odottaa vastausta - ryhtyä tiettyihin toimenpiteisiin.

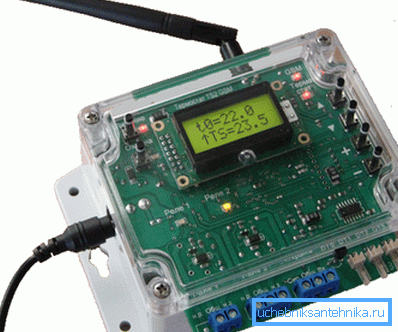

Lämmitysohjaus maan talossa GSM: n kautta suoritetaan käyttämällä tietokonetta sisäänrakennettua erikoismoduulia.

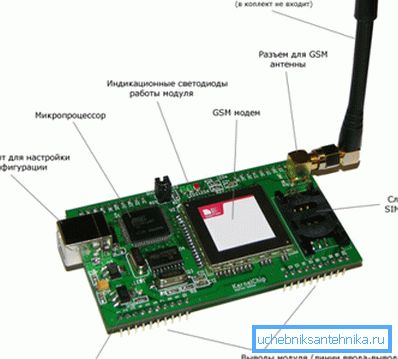

Tämä moduuli sisältää seuraavat osat:

• Slot SIM-kortin vaihtamiseen;
• Virtalähde ja akku;
• GSM-modeemi;
• Antennin liitin;
• LAN-portti Internet-palveluntarjoajan liittämiseen;
• mikroprosessorin;
• Muistikortti;
• USB-liitin konfigurointia ja konfigurointia varten;
• LED-ilmaisimet tai nestekidenäyttö;
• Yhteysryhmä, jolla on tulot ja lähdöt tiedonkeruuta ja ohjaussignaalien lähettämistä varten.

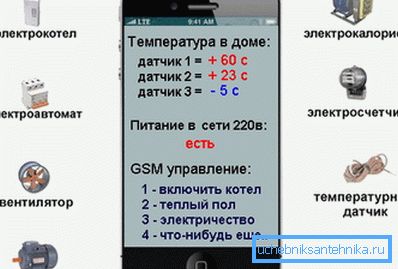

Kiinnitä huomiota! Yhdessä GSM-ohjausmoduulin kanssa on toimitettava ohjelmisto asennettavaksi matkapuhelimen käyttöjärjestelmään. Ohjelma auttaa järjestämään etäyhteyden ohjaimen ja operaattorin.

edut

Mitkä ovat automaattisen lämmitysohjausyksikön käytön edut?

Moderni ohjain, jolla on viestintämoduuli, mahdollistaa tällaisten etujen ja etujen saamisen:

• Järjestelmän hieno säätö reaaliajassa mahdollistaa maksimaaliset säästöt sopivalla mukavuudella;
• Voit saavuttaa juuri huoneen lämpötilan ja ilmastoarvot, mitä haluat, ja tähän riittää, että asetat vain halutut lämpötila-arvot;
• Hätätilanteiden ja epätavallisten tapahtumien välitön ilmoittaminen lisää merkittävästi työn luotettavuutta ja turvallisuutta;
• Sinulla on mahdollisuus lähteä talosta työskentelylämmityksellä ja etäisyydellä hallita sen tilaa ja ohjata käyttötiloja, kytkeä laitteisto päälle tai pois päältä;
• Talvella käynti maalaistalossa, kun lämmitys on kytketty pois päältä, vaatii kylmähuoneen, sulattaa laitteen ja odottamaan useita tunteja, kunnes huone lämpenee. Nyt voit antaa komennon käynnistääksesi etukäteen eikä tuhlata aikaa.

Voit koota ja kytkeä ohjausjärjestelmä itse - tähän ei tarvita lupia ja hyväksyntöjä. Työ on helppo tehdä valmistajan ohjeiden mukaisesti. Sarjan hinta voi vaihdella 4-40 tuhatta ruplaa kokoonpanosta ja valmistajasta riippuen.

Kiinnitä huomiota! Useimmissa moduuleissa on liitännät lisäantureiden liittämiseen, joiden avulla voidaan järjestää ikkunoiden ja ovien avaamisen valvonta, kuunteleminen tai katselu ja muut hyödylliset toiminnot.

johtopäätös

Nykyaikaisten lämmitysjärjestelmien hallinta ja hallinta voidaan suorittaa ohjelmistolla, jossa operaattori osallistuu etäkäteen. Viestintä voidaan toteuttaa GSM-digitaalisen solukkoviestinnän tai Internetin kautta. Lisätietoja löytyy videostamme.
