Lämmityslaskenta: miten määritetään ilmastoverkon tarvittava
Lämmitysjärjestelmän verkon hyötysuhde ja kustannustehokkuus riippuvat suoraan lämmityskattilan oikeastaan valitusta tehosta, lämmönsiirtimestä lämpöpattereista ja jäähdytysnestettä kuljettavien putkistojen kokoonpanosta. Jotta ilmasto-laitteiden valinnassa ei olisikaan erehtynyt, on tarpeen laskea lämmitysenergian kulutus oikein.
Yleensä tämä tapahtuu lämmitysteknikoiden toimesta, mutta jos rakennat talon itse, alla olevat ohjeet auttavat sinua tekemään kaikki laskutoimitukset.
Laskelmien vaiheet

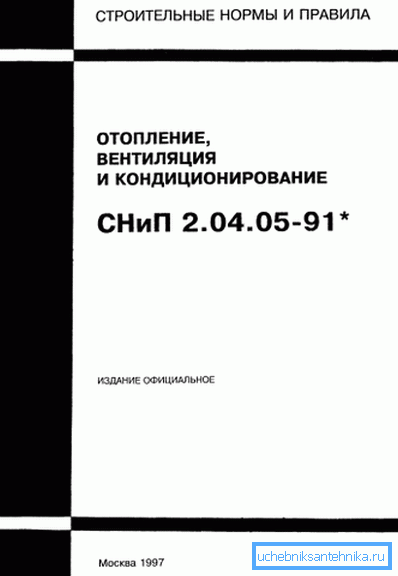

Lämmitysverkoston lämmitystekninen laskenta asuintilojen, liikerakennusten tai tuotantotilojen osalta suoritetaan SNiP: n (rakennuskoodit) 2.04.05-91 mukaisesti, joita kutsutaan "Lämmitys, ilmanvaihto ja ilmastointi."
He vahvistivat lämmitysenergian tarpeen laskentamenetelmän, jota sekä yksittäiset kehittäjät käyttävät omien talojensa rakentamisessa, että asunto- ja yleishyödyllisten työntekijöiden asuinrakennusten ilmastojärjestelmien asennuksen tai nykyaikaistamisen aikana.
Edellä mainitun asiakirjan mukaan lämpöenergian laskeminen sisältää useita vaiheita. Lyhyt kuvaus kustakin niistä on esitetty taulukossa.
| vaihe | kuvaus |
| Lämpöhäviö | Tarvittavan lämpöenergian määrän laskeminen on tehtävä ottaen huomioon rakennuksen rakenneosien kautta menetetyn lämmön määrä. Ilman tätä ei ole mahdollista valita sähkö- tai kaasukattilan tehoa, säteilijöiden materiaalia ja osien määrää. Useimmissa tapauksissa tämä luku vaihtelee 50–150 W / neliömetriä kohden.
|
| Lämmitysjärjestelmän lämpötila-tila | Lämmitysenergian laskentamenetelmä suosittelee seuraavien arvojen laskemista:
Tämän muunnelman avulla suunnittelema vesilämmitysjärjestelmä täyttää EN 442: n lämpötehon lämmityslaitteiden standardin vaatimukset. |
| Lämmönvaihtimien teho | Tämä vaihe on tarpeen lämmönsiirtimen arvon määrittämiseksi lämpöpattereista. Tämän parametrin perusteella sinun on valittava paristojen materiaali ja niiden osien lukumäärä. |
| Hydraulinen laskenta | Tämä vaihe on tarpeen putkilinjan halkaisijan ja pumpun tehon määrittämiseksi. Jos laskenta on väärä, putkien ja lämpöpatterien voimakas hydraulinen vastus ei anna jäähdytysnesteen kiertää normaalisti putkien läpi. |
| Kattilan teho | Lämmön kulutuksen laskeminen ilmeisistä syistä ei voi tehdä ilman päälämmityslaitteiden tehoa. Loppujen lopuksi lämmitysväliaine on lämmitetty, joka sitten jaetaan säteilijöiden ja ilmastojärjestelmän putkilinjojen alueelle. |
| Lämmitysjärjestelmän tilavuus | Toinen tärkeä vaihe on veden kulutuksen määrittäminen (toisin sanoen jäähdytysnesteen määrä, joka on tarpeen lämmitysjärjestelmän täydelliseksi täyttämiseksi). Tämä on erityisen välttämätöntä, jos haluat kaataa pakkasnestettä lämmitysverkkoon. |
Vihje! Kaikissa laskelmissa voit käyttää laskinta. Mutta on tarkoituksenmukaista käyttää yhtä tai toista ohjelmistopakettia. Tietokoneohjelma ottaa tarkemmin huomioon kaikki tarvittavat tekijät ja vähentää suunnitteluun kuluvaa aikaa.
Kun asunnon lämmitykseen käytetty lämpö on laskettu, älä unohda laskea valitun lämmönsiirtovälineen ostokustannusten määrää. Ehkä hinta on liian korkea, minkä vuoksi on tarpeen etsiä vaihtoehtoisia tai yhdistettyjä tapoja lämmittää omaa kotiasi.
Lämpölaskennan menetelmä
Vaaditut raakatiedot
Ennen lämpöenergian laskemista lämmitykseen olisi kerättävä tiedot rakennuksesta, johon ilmasto-verkko on tarkoitus asentaa.
Tarvitset:

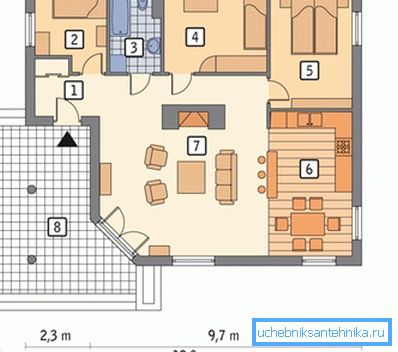

- Tulevaisuuden tai olemassa olevan kodin projekti. Se on kiinnitettävä huoneiden geometrisiin mittoihin sekä rakennuksen ulkoisiin mittoihin. Lisäksi tarvitaan ikkunoiden ja ovien aukkojen kokoa ja määrää.
- Ilmasto-olosuhteet alueella, jossa talo sijaitsee. Sinun on määritettävä lämmityskauden kesto, talon suuntautuminen pisteisiin, keskimääräinen päivittäinen ja keskimääräinen kuukausilämpötila ja muut vastaavat tiedot.
- Seinien materiaali ja lämmöneristys. Riippuu heistä, kuinka paljon lämpöenergiaa haihdutetaan epäsuotuisasti rakennuksen eri osien kautta.
- Lattian ja katon rakenne ja materiaalit. Nämä pinnat aiheuttavat usein voimakasta lämpöhäviötä. Jos näin on, on suositeltavaa lämmittää lattia ja ullakko lattialla ja laskea lämmitysjärjestelmän teho uudelleen.
Kaava ilmastoverkon lämpötehon laskemiseksi
Kaikkiin insinöörilaskelmiin tarvitaan useampi kuin yksi lämmityslaskentakaava. Kuten edellisissä kohdissa mainittiin, on välttämätöntä vahvistaa monia tärkeitä lämmitysjärjestelmän teknisiä ominaisuuksia.
Kiinnitä huomiota! On tarpeen tehdä erittäin huolellinen laskenta: lämmitys sekä vesihuolto- tai viemäriverkot ovat melko monimutkaisia ja kalliita ilmastoverkostoja. Jos suunnittelussa tehtiin virheitä, rakennuksen edetessä tarvitaan päivitys. Ja tällaisten tapahtumien kustannukset johtavat joskus melko huomattavaan määrään.

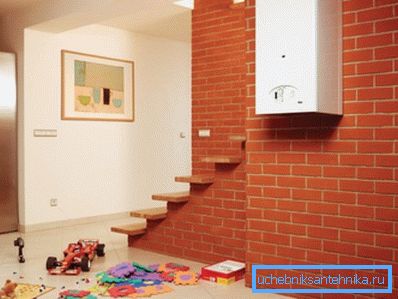

Laskennan tärkein parametri on lämmityskattilan teho, koska se on ilmasto-verkon keskeinen osa. Voit tehdä tämän seuraavasti:
Mhöyrykattila = Tkotona * 20%, jos:
- Tkotona- talon lämpöenergian tarve, jossa lämmityksen asennus tapahtuu
- 20% - kerroin, jossa otetaan huomioon odottamattomat olosuhteet. Näitä ovat painehäviö kaasun pääverkossa, vakavat pakkaset, lukemattomat lämpöhäviöt ovia ja ikkunoita avattaessa sekä muut tekijät.
Lämpöhävikin määrittäminen

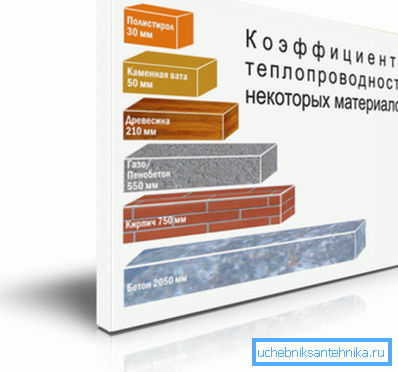

Lämpöenergian tarpeen laskemiseksi kotiisi on tiedettävä seinien, lattian ja katon läpi tapahtuvan lämmönhukan määrä. Tätä varten voit käyttää taulukkoa, joka osoittaa eri materiaalien lämmönjohtavuuden.
| nimi | Paksuus, cm | Lämmönjohtavuuskerroin |
| Vaahtomuovi | 0,11 | 0037 |
| Lasivilla | 0.12 | 0041 |
| Mineraalikuitu | 0,13 | 0044 |
| Höylätty puu | 0,44 | 0,15 |
| Hiottu betoni | 0,54 | 0,183 |
| Vaahto betoni | 0.62 | 0,21 |
| tiili | 0,79 | 0,27 |
Kuitenkin, jotta lämpöhäviö voitaisiin määrittää oikein ja kattilan teho laskea, materiaalien lämpöjohtavuuden kerroin ei riitä.
On myös tarpeen sisällyttää laskentakaavaan tiettyjä muutoksia:
- Käytettyjen lasipakkausten rakenne ja materiaali:
- tavalliset puiset ikkunat - 1,27;
- muoviset ikkunat kaksoislasilla 1;
- polymeeriset ikkunakehykset, joissa on kolminkertaiset lasit 0,85.

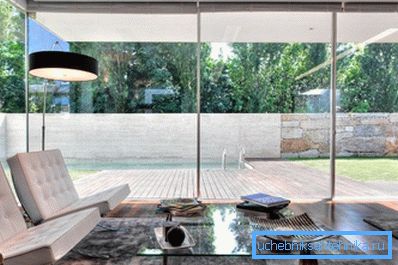

- Talon lasitusalue. Kaikki on yksinkertaista täällä. Mitä suurempi ikkunoiden pinta-ala ja lattiapinta-ala, sitä suurempi on rakennuksen lämpöhäviö. Laskelmia varten voit ottaa seuraavat kertoimet:
| Ikkunan / seinän suhde | Korjauskerroin |
| 0,1 | 0,8 |
| 0,15 | 0,9 |
| 0,2 | 1 |
| 0,25 | 1.1 |
| 0,3 | 1.2 |
| 0,35 | 1.3 |
| 0,4 | 1,4 |
| 0,5 | 1,5 |
- Ulkoilman keskimääräinen päivittäinen lämpötila. Tämä tarkistus on myös otettava huomioon, koska liian alhaisissa arvoissa seinien ja ikkunoiden kautta tapahtuva lämpöhäviökerroin kasvaa. Seuraavat arvot hyväksytään laskelmissa:
| lämpötila | Korjauskerroin |
| - - 10 noinC | 0,7 |
| - 10 noinC | 0,8 |
| - 15 noinC | 0,9 |
| - 20 noinC | 1 |
| - 25 noinC | 1.1 |
| - 30 noinC | 1.2 |
| - 35 noinC | 1.3 |

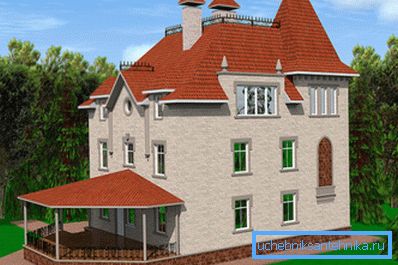

- Ulkoseinien lukumäärä. Jos huone sijaitsee talon sisällä, vain yksi seinä on kosketuksissa ulkoilman kanssa - se, jossa ikkuna sijaitsee. Pientalojen nurkassa tai huoneissa voi kuitenkin olla kaksi, kolme ja neljä ulkoseinää. Tällöin on otettava huomioon seuraavat korjauskertoimet:
- yksi huone - 1;
- kaksi huonetta –1,2;
- kolme huonetta - 1,22;
- neljä huonetta - 1.33
- Kerrosten lukumäärä. Kuten edellisessä tapauksessa, kerrosten lukumäärä ja (tai) ullakon läsnäolo vaikuttavat lämpöhäviöön. Tässä tapauksessa sinun on tehtävä seuraavat arvot muutoksille:
- useiden kerrosten läsnäolo - 0,82;
- lämmitetty katto tai ullakko - 0,91;
- lämmittämätön katto - 1.
- Katon ja seinien välinen etäisyys. Kuten tiedätte, korkea katon korkeus lisää huoneen tilavuutta, joten lämmitykseen on käytettävä enemmän lämpöä. Tässä tapauksessa tekijät ovat seuraavat:
| korkeus | Korjauskerroin |
| 2,5 metriä | 1 |
| 3 metriä | 1.05 |
| 3,5 metriä | 1.1 |
| 4 metriä | 1.15 |
| 4,5 metriä | 1.2 |
Lämmityksen laskemiseksi on tarpeen kertoa kaikki edellä luetellut tekijät ja määrittää Tkotonaseuraavan kaavan mukaisesti:
Tkotona = Plyöntiä * Kyleinen * S, missä:
- Plyöntiä - erityinen lämpöhäviö (yleensä 100 wattia / m2)
- Kyleinen- kokonaiskorjaus, joka saadaan kertomalla kaikki edellä mainitut tekijät;
- S on asuntorakentamisen ala.
Lämmittimien lämpökapasiteetin laskeminen

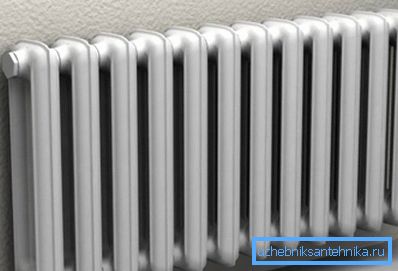

Huoneissa lämmittävät laitteet ovat lämpöpattereja. Ne koostuvat useista osista. Niiden lukumäärä riippuu valitusta materiaalista ja määräytyy yhden elementin tehon perusteella, mitattuna watteina.
Annamme arvot suosituimmille pattereiden malleille:
- valurauta - 110 wattia;
- teräs - 85 wattia;
- alumiini - 175 wattia;
- bimetalli - 199 wattia.
Tämä arvo on jaettava 100: lla, jolloin alue lämpenee akun yhdellä osalla.
Tämän jälkeen määritetään vaadittu määrä jaksoja. Kaikki on yksinkertaista täällä. On tarpeen jakaa huoneen pinta-ala, jossa akku asennetaan yhden jäähdyttimen elementin tehoon.
Sinun on myös otettava huomioon muutokset:
- kulmahuoneessa on suositeltavaa lisätä jaksojen määrää 2 tai 3;
- jos aiot sulkea jäähdyttimen koristepaneelilla, huolehdi myös akun koon kasvusta;
- jos ikkuna on varustettu leveällä kynnyksellä, on suositeltavaa asentaa siihen tuuletusgrilli.
Kiinnitä huomiota! Tätä laskentamenetelmää voidaan käyttää vain silloin, kun tavallisen huoneen katon korkeus on 2,7 metriä. Kaikissa muissa tapauksissa olisi sovellettava lisäkorjauskertoimia.
johtopäätös
Lämmitysjärjestelmän lämmityskapasiteetin laskeminen on melko monimutkainen tapahtuma, joka voidaan kuitenkin toteuttaa itsenäisesti käyttämällä tietoonne tarjottuja tietoja. Muista kuitenkin, että tämän lisäksi on myös laskettava muut parametrit. Katso lisää tässä artikkelissa julkaistusta videosta.
